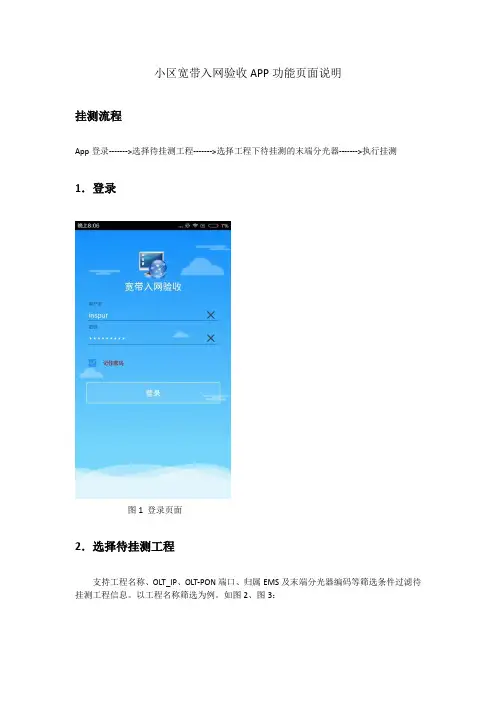

小区宽带入网验收APP功能页面说明
挂测流程
App登录------->选择待挂测工程------->选择工程下待挂测的末端分光器------->执行挂测1．登录
图1 登录页面
2．选择待挂测工程
支持工程名称、OLT_IP、OLT-PON端口、归属EMS及末端分光器编码等筛选条件过滤待挂测工程信息。
以工程名称筛选为例。
如图2、图3：
图2 工程筛选条件页面图3 工程查找示例页面
3．选择待挂测末端分光器
点击图3中的工程，页面会呈现工程下的末端分光器信息。
可根据OLT网管IP、OLT-PON 端口及末端分光器编码等筛选条件精确筛选待挂测的末端分光器。
如图4：
图4 末端分光器列表页面
4．执行挂测
点击图4中的末端分光器，页面会显示此末端分光器的挂测信息。
点击执行测试按钮，进行挂测操作。
如图5：
图5 挂测页面。
