12-8 二次沉淀池.ppt

格式：ppt
大小：49.55 KB
文档页数：11

下载文档原格式

沉淀池_精品文档

6.沉淀池的个数n
n = b / b'
7.污泥区容积
对于生活污水，污泥区的容积V:
式中: b′——每个沉淀池宽度。
SNT V=
1000
平流式沉淀池的长度一般为 30~50m，为了保证污水在池内分布均匀，池长与池宽比不小于 4，以4~5为宜。
式中: S ——每人每日的污泥量 L/(d·人) ；
N ——设计人口数，人 T ——污泥贮存时间，
平流式沉砂池
平流式沉砂池是一种最传统的沉砂池, 它构造简单, 工作稳定。
结构特点:
平流式沉砂池的水流部分，实际上是一个加深加宽的明渠，两端设有闸板，以控制水流。
在池底部设1-2个贮砂斗，下设排砂管。开启贮砂斗的闸阀，即能将沉砂排出。还可利用射流泵和螺旋泵排除泥砂，或利用高地或将沉砂池筑于高地，也利于排砂。
1.沉淀池的表面积A
3.沉淀区有效容积V1
A = qvmax ×3600 q
式中：qvmax ——最大设计流量, 或
m3/s；
q ——表面水力负荷, m3/(m2·h),
V1 = A h2 V1 = qvmax ×t ×3600
初沉池一般取1.5~3 m3/(m2·h)， 4.沉淀池长度L 二沉池一般取1~2m3/(m2·h)。
2. 排泥设备已有定型产品
2. 机械排泥设备复杂，对施工质量要求较高
1. 适用于地下水位较高的地区；
2. 适用于大、中型污水处理厂
沉淀池由五部分组成
沉淀池由五部分组成: 进水区、出水区的功能是使水流的进入与流出保持平稳，以提高沉淀效率。沉淀区是沉淀进行的主要场所。贮泥区贮存、浓缩与排放污泥。缓冲区避免水流带走沉在池底的污泥。

二次沉淀池讲解学习

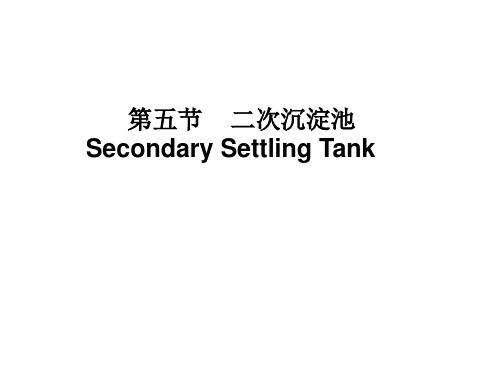

第五节二次沉淀池
Sec第o五nd节ary S二et次tlin沉g淀Ta池nk
Secondary Settling Tank
二次沉淀池的功能要求
1.澄清（固液分离）
2.污泥浓缩（使回流污泥的含水率降低，回流污泥的体积减少）
二沉池的实际工作情况
二沉池的澄清能力与混合液进入池后的絮凝情况密切相关，也与二沉池的表面面积有关。
• 混合液污泥浓度对q值的影响较大，当污泥浓度较高时，应采用较小的q值；反之。则可采用较高的q 值。可以参见下表：
• MLSS（mg/L）
• 2000 • 3000 • 4000 • 5000 • 6000 • 7000
q（m3/m2.h）
1.8 1.26 1.01 0.79 0.65 0.50
（3）污泥斗的容积，要考虑污泥浓缩的要求。在二沉池内，活性污泥中的溶解氧只有消耗，没有补充，容易耗尽。缺氧时间过长可能影响活性污泥中微生物的活力，并可能因反硝化而使污泥上浮，故浓缩时间一般不超过2h。
二次沉淀池的构造和计算
二次沉淀池的容积计算方法可用下列两个公式反映：
A Q max qA q v
二沉池的浓缩能力主要与污泥性质及泥斗的容积有关。
对于Байду номын сангаас降性能良好的活性污泥，二沉池的泥斗容积可以较小。
基本原理
二次沉淀池的构造和计算
二次沉淀池在构造上要注意以下特点：
（1）二次沉淀池的进水部分，应使布水均匀并造成有利于絮凝的条件，使泥花结大。
（2）二沉池中污泥絮体较轻,容易被出流水挟走,要限制出流堰处的流速,使单位堰长的出水量不超过10m3/（m· h）。
u
V s RQV rq matx t s v

医院污水处理培训 ppt课件

一级处理每日应加多少10%的次氯酸钠？
30mg/L-50mg/L=30g/tn(吨)-50g/tn
(30g/tn-50g/tn)×100tn=3kg-5kg
(3kg-5kg)×10%(含量)=30-50kg
医院污水处理培训
11
❖ 例2：
某医院每日产生污水量为100吨，
用次氯酸钠发生器进行污水消毒，其次
医院污水处理培训
1
医院污水处理原则
防止污染分类处理严格排放执行标准保证安全加强管理
医院污水处理培训
2
医院污水处理流程
❖ 1、排水管系统——医院排水网 ❖ 2、分类处理——对含有某些化学毒物的废水要单独收集
对放射性污水要单设贮存池一般感染性废水消毒处理
❖ 3、二级处理工艺流程 ❖ 4、污水处理站
➢ 5、检测样本要及时送实验室，途中不得污染； ➢ 6、检测时要作好个人防护； ➢ 7、作好监测记录并报告。
医院污水处理培训
20
总余氯的检测
1、两种方法的比较：操作的比较：准确性的比较：经济的比较： 2、要求：
1、实际的加氯量。
2、总余氯的测定：
综合性医院、一般专科医院氯化法为 3.5mg/L，二氧化氯法为2.5mg/L ；
传染病医院、结核病医院氯化法为 6.5mg/L二氧化氯法为4.0mg/L ；
传染病流行期氯化法为6.5mg/L二氧化氯法为4.0mg/L 。
医院污水处理培训
15
污水处理设备的运转记录
2、记录每天的投药量，应换算成有效氯或二氧化氯；
3、每日记录监测的余氯量和监测时间；
4、每月（季）记录生物监测的结果和卫生防疫部门监测的结果；
5、监测人签字

水处理各种工艺流程介绍 ppt课件

生物膜自滤料向外可分为厌气层、好气层、附着水层、运动水层。
ppt课件 44
生物膜法的原理
• 生物膜法的原理是，生物膜首先吸附附着水层有机物，由好气层的好气菌将其分解，再进入厌气层进行厌气分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复以达到净化污水的目的。
ppt课件
45
与活性污泥法比较ቤተ መጻሕፍቲ ባይዱ
ppt课件
1
按处理方法的性质分：
物理方法：格栅过滤、沉淀法、浮选法、离心分离、膜分离法等
化学方法：混凝、化学沉淀、中和、萃取、氧化还
原、电解等
生物方法：好氧、厌氧法
ppt课件 2
按照水质状况及处理后水的去向分：
一级处理：机械处理（预处理阶段）二级处理：主体工艺为生化处理（主体）三级处理：控制富营养化和重新回用
从好氧微生物对有机物降解过程的基本原理上
分析，生物膜法和活性污泥法是相同的，两者主
要不同在于活性污泥法是靠曝气池中悬浮流动着
的活性污泥来分解有机物的，而生物膜法则是主要依靠固着于载体表面的微生物膜来净化有机物。
ppt课件
3
污水处理基本工艺流程
ppt课件
4
方法：物理处理方法
设备：格栅、筛网、沉砂池、沉淀池、隔油池等构筑物目标污染物：废水中的悬浮物、浮油，初步调整pH值效果：减轻废水的腐化程度。
ppt课件 5
污水一级处理的工艺
调节池格栅沉砂池沉淀池
ppt课件
6
I.调节池
为了保证后续处理构筑物或设备的正常运行，需对污水的水量和水质进行调节。
曝气式沉砂池
ppt课件
11
A.平流式沉砂池

污水处理中的二次沉淀

农村污水处理的应用
农村地区由于基础设施相对薄弱，二次沉淀技术在农村污水处理
中具有重要应用价值。
通过二次沉淀池，可以有效去除农村污水中的有机物、悬浮物和营养盐，改善农村水环境质量。
农村污水处理中的二次沉淀技术应结合当地实际情况，采用适宜的工艺和设备，降低投资和运行
成本。
THANKS
感谢观看
维护与管理
定期检查
对沉淀池的结构、设备及附属设施进行检查，确保其正常运行。
清理与维修
对沉淀池进行定期清理，修复损坏的设备及部件，保证其处理效
果。
数据记录与分析
记录沉淀池的运行数据，如进出水水质、流量等，分析处理效果
，为后续的优化提供依据。
CHAPTER
03
二次沉淀池的效率问题
沉淀效率的影响因素
二次沉淀池的设计和运行需根据城市污水的特性和处理要求进行优化，以满足出水水质指标。
工业废水处理的应用
工业废水处理中，二次沉淀技术主要用于去除废水中的悬浮物、重金属离子和有害化学物质。
根据不同工业废水的水质和处理要求，选择合适的沉淀工艺和材料，提高废水处理效果。
工业废水处理中的二次沉淀技术有助于降低废水对环境的影响，促进工业的可持续发展。
悬浮颗粒的性质
颗粒的密度、大小、形状和表面电荷等物理化学性质影响其沉降速度和聚集状态，从而影响沉淀效率。
水流条件
水流的流速、方向、扰动程度等对颗粒的迁移和沉淀有重要影响。流速过快可能导致悬浮物未能充分沉淀，而流速过慢则可能增加颗粒在沉淀池内的停留时间，影响出水水质。
沉淀池设计参数
池深、池径、出口堰高度等设计参数影响水流状态和沉淀效果。设计不合理可能导致短流、死角等问题，降低沉淀效率。

污水处理的基本方法ppt课件

精选ppt课件2021
37
清河污水处理厂沉淀池
精选ppt课件2021
38
北仓污水处理厂
精选ppt课件2021
39
佛山市南海区西樵污水处理厂土建施工中的反应池和沉淀池全景
二号沉淀池在进精行选p模pt课板件2安02装1 工作
40
张家口主城区污水处理厂
精选ppt课件2021
41
出水
排泥
进水
中心进水周边出水辐流式沉淀池示意图
池型：多为圆形，有方形或多角形
池中央进水，池四周出水
贮泥斗在池中央
精选ppt课件2021
34
沉淀池特点与适用条件
精选ppt课件2021
35
沉淀池由五部分组成
沉淀池由五部分组成：进水区、出水区的功能是使水流的进入与流出保持平稳，以提高沉淀效率。沉淀区贮泥区贮存、浓缩与排放污泥。缓冲区避免水流带走沉在池底的污泥。
格格栅栅和和筛筛网是安装在网是安装在泵泵房集水井房集水井进进口口处处或或污污水水处处理厂前端的一理厂前端的一组组平行平行栅栅条或条或筛筛网主要用以主要用以拦拦截截污污水中的漂浮物和粗大的水中的漂浮物和粗大的悬悬浮物如纤维纤维碎皮毛碎皮毛发发木屑果皮蔬木屑果皮蔬菜塑料制品等以便减菜塑料制品等以便减轻轻后后续处续处理构筑物理构筑物的的处处理理负负荷并使之正常运行
之间互颗不粒颗干压之粒扰成间的，团有沉颗状互将粒结相受各构絮到自，凝周单互作围独相用其进接，它行触颗颗沉，粒粒淀互因的，相影支响承，，
颗粒沉互淀聚颗轨下集粒迹层增间呈颗大相直粒而对线间加位。的快置沉水沉保淀在降持过上，不程层沉变中颗淀，，粒轨形颗的迹成粒呈重一力个作整用
的物理曲性线体质下。共不被沉同变挤淀下。出过沉发，程，生使中与在污，澄沉泥颗清砂得粒水池到的之中浓质间。缩量有。、清形二晰沉的池泥污

沉淀PPT课件

速愈快，成平方关系。
因此随粒度的下降，颗粒的沉降速度会迅速降低。
▪ 实际水处理过程中，
u g(s L)d2 18
水流呈层去除d>20m
的颗粒。
Stokes公式应用举例：
油珠的直径为50m，密度为 800 kg/m3。试计算油珠在20℃水中的上浮速度。
解 : 油珠 d ＝ 5Om=5×lO-5m ， 2O℃ 水的粘度＝ 0.001OlPa·s，代入Stokes公式得 u=9.81(1000-800)×(5×10 － 5)2/18×1.01×10 － 3 = 2.7×10－4 m/s = 0.97 m/h
特点：沉淀过程中，颗粒的形状、粒径和沉速是变化的。
3、区域沉淀（或成层沉淀）：颗粒（强絮凝性）在较高浓度（5000mg/L）悬浮液中的沉降。
特点：沉速受其他颗粒影响，颗粒间相对位置保持不变。一个整体，共同下沉，形成一个清晰的界面，发生在二沉池的后期，浓缩池的初期。 4、压缩沉淀：悬浮颗粒浓度很高。
式中λ′是雷诺数Re的函数 Re dup
当
Re 1, 24
Re
2 Re 500 , 10
Re
500 Re 10 5 , 0 .44
当颗粒粒径较小、沉速小、颗粒沉降过程中其周围
的绕流流速也小时，颗粒主要受水的粘滞阻力作用，
惯性力可以忽略不计，颗粒运动是处于层流状态。
在层流状态下， 24
u 沉；
18 当s< L时,u<0，颗粒上
2 sL
浮；
当s= L时，u=0，颗粒既不下沉也不上浮。
Stokes公式说明的问题
（2）水的粘度愈小，沉速愈快，成反比关系。因粘度与水温成反比，故提高水温有利于颗粒的沉降。

沉淀池的设计课程设计

3.2 沉淀池的设计及计算例题
平流式沉淀池
（1）设计资料
1)池子的长宽比不小于4，大型沉淀池可考虑设导流墙。
2)一般采用机械排泥时，宽度根据排泥设备确定。排泥机械行进速度为0.3－1.2m/min，一般采用0.6～0. 9m/min。
3)池子的长深比不小于8。
4)池底纵坡不小于0.01。
2020/5/22
L=t×3.6=3.7×1.5×3.6=20m
5)池子总宽度 B=A/L=900/20=45m
6)池子个数。设每个池子宽4.5m（是否合理？），
则n=B/b=45/4.5=10个
7)校核长宽比。长宽比L/b=20/4.5=4.4>4.0（符
合要求,合理）
2020/5/22
41
3.2 沉淀池的设计及计算例题
• 如果沉淀池足够长，则储存深度可由池的底部深度提供，否则必须在进水末端设置污泥斗。
2020/5/22
20
2020/5/22
21
2020/5/22
22
1.3 沉淀池的运行方式
间歇式
工作过程：进水、静止、排水
污水中可沉淀的悬浮物在静止时完成沉淀过程，由设置在沉淀池壁不同高度
的排水管排出。
组成部分。
2
沉淀池
按水流方向分
平流式
竖流式
辐流式
池型：长方形一端进水另一端出水
贮泥斗在池进口
2020/5/22
池内水流由下向上池内水流向四周辐流
池型：多为圆形，有方形或多角形池中央进水，池四周出水贮泥斗在池中央
3
沉淀池的几种流态
2020/5/22
4
平流式沉淀池
此图是1格还是3格？

二沉池

1.1.二次沉淀池1.1.1.工艺选择二次沉淀池的优缺点和适用条件比较综合考虑四种二沉池的特点，选用辐流式沉淀池。

1.1.2.设计参数1．沉淀池一般规定：（1）设计数据依据《室外排水设计规范》GB50014-2006（2014版）表：沉淀池设计数据（2）沉淀池超高不应小于0.3m；（3）沉淀池有效水深宜采用2.0～4.0m。

（4）排泥管的直径不应小于200mm。

（5）当采用静水压力排泥时，二次沉淀池的静水头，活性污泥法处理池后不应小于0.9m。

（6）二次沉淀池的出口堰最大负荷不宜大于1.7L／(s·m)。

2．蝠流式沉淀池设计要求：（1）水池直接（或正方形的一边）与有效水深之比宜为6～12，水池直径不宜大于50m。

（2）宜采用机械排泥，排泥机械旋转速度宜为1r/h～3r/h，刮泥板的外缘线速度不宜大于3m/min。

当水池直径(或正方形的一边)较小时也可采用多斗排泥。

（3）缓冲层高度，非机械排泥时宜为0.5m；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m。

（4）坡向泥斗的底坡不宜小于0.05。

3．蝠流式沉淀池构造要求：（1）进出水装置有三种布置方式：中心进水周边出水；周边进水中心出水；周边进水周边出水。

（2）在进水口的周围应设置整流板或挡流板，整流板的开口面积为池断面积的10%～20%。

在出水堰前应设置浮渣挡板。

（3）蝠流式沉淀池多采用机械排泥，也可附空气提升或静水头排泥设施。

①当池径小于20m 时，一般采用中心传动排泥设备，其驱动装置设在池中心的走道上。

②当池径大于20m 时，一般采用周边传动排泥设备，其驱动装置设在桁架的外缘。

③排泥机械的旋转速度一般为1～3r/h ，刮泥版的外缘线速度不宜大于3m/min 。

4．蝠流式沉淀池计算公式与图形示意：蝠流式沉淀池示意图1.1.3. 设计计算最大设计流量s m h m d m Q /412.1/33.5083/122000333max ===；取反应池内悬浮固体浓度L mg X /3500=；取二沉池底生物固体浓度L mg X R /8000=；污泥回流比R=100%。

工学沉淀池的设计课程设计

*
按使用功能分
生物处理法中的预处理，去除约30%的 BOD5，55%的悬浮物。
生物处理构筑物后，是生物处理工艺的组成部分。
初次沉淀池
二次沉淀池
1.1 沉淀池类型
*
沉淀池
按水流方向分
平流式
辐流式
竖流式
池型：长方形一端进水另一端出水贮泥斗在池进口
池内水流由下向上
池内水流向四周辐流
池型：多为圆形，有方形或多角形池中央进水，池四周出水贮泥斗在池中央
*
沉淀池的几种流态
*
平流式沉淀池
此图是1格还是3格？
*
平流式沉淀池
*
平流式沉淀池
链带式刮泥常常用于初沉淀池，二沉池由于污泥含水率常常达99％，不可能被刮板刮除，因此常常采用静水压或污泥泵排泥。
*
普通辐流式沉淀池
普通的采用中心进水方式，由于中心导流筒内的流速较大，可达100mm/s，当作为二沉池时，活性污泥在其中难以絮凝，并且这股废水向下流动时动能较大，易冲击池底污泥。故常用于粗沉池
*
浅层沉淀池（斜板沉淀池）
常常用于初沉池，用于二沉池当固体负荷较大时，其处理效果不佳。
*
沉淀池由五部分组成：进水区、出水区的功能是使水流的进入与流出保持平稳，以提高沉淀效率。沉淀区贮泥区贮存、浓缩与排放污泥。缓冲区避免水流带走沉在池底的污泥。
1.2 沉淀池组成
Q
导流板
污泥区
进水区
穿孔挡板
*
2.2 设计流量(m3/h或L /s)
Kz为生活污水总变化系数 Qp为平均日平均时污水流量（L/s）｝；最大设计流量和平均流量的关系为： Qmax=KzQp
*

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

§12-8 二次沉淀池
• 一、基本原理 • 沉淀试验能较好的反映二沉池的沉淀情况，Kynch、Fitch、Dick
等据此提出二沉池的设计计算方法。基本思路： • ①沉淀试验能较好的反映二沉池的沉淀情况，试验数据可作为设
计依据。 • ②二沉池同时考虑澄清和浓缩的要求 • ③静沉时，成层沉降速度取决于固体初始浓度，它决定了二沉池
积减少)
§12-8 二次沉淀池
••量液水只花筒体分有 ,一泥而中均层少层、B混匀量,下中基泥合一不沉固继泥变(持面本成液致易速体续层，不清层原沉,,度浓开沉C整变片晰沉理降;与度始淀个。刻,泥淀的上悬均沉,泥后层)泥微清,浮匀淀层,泥B面细液泥固时的整花逐泥中、体,固体相渐而距上浓浓体等对下C离层缩度浓速位层沉缩泥(有污度下置中出小花关泥不沉保,现挤,，随浓泥压浓泥缩层下度面)变层越下浓泥大降, 花出沉, 泥，现速花泥D越层之层小,间。
§12-8 二次沉淀池
• 一、基本原理 • 二、二沉池的构造 • 三、二沉池的设计计算
§12-8 二次沉淀池
• 系统处理效能与二沉池设汁和运行是否良好密切相关。 • 从固液分离原理来看，二沉池与一般沉淀池并无不同。 • 二沉池功能要求不同，沉淀类型不同，因此，二沉池的
设计原理和构造都与一般沉淀池有所不同。 • 二沉池功能要求： • ①澄清(固液分离) • ②污泥浓缩(使回流污泥的含水率降低，回流污泥的体
容积。 • 池型根据沉淀池特点结合处理规模、处理对象、地质条
件而定。 • 1.沉淀池表面面积
• A—澄清区表面面积，m2； • Q—废水设计流量，m3/h； • q—表面水力负荷，m3/m2h，或m/h；
§12-8 二次沉淀池
• 三、二沉池的设计计算 • 1. 沉淀池表面面积 • 设计时注意事项 • 设计流量采用最大设计时流量，而不包括回流污泥量，这是由于
率有一定影响；二沉池中有异重流(由于液体密度不同而发生的短流 )，主流潜在水下，池水深度更应注意，所以澄清区要保持一定的深度以维持水流稳定。
• t-水力停留时间，h；H-有效水深，m。 • t-一般取1.5-4h；对应H为：2.0-4.0m.
§12-8 二次沉淀池
• 三、二沉减轻后续污泥处理的水力负荷，
沉淀池混合液分两路：一路是清水，一路是通过污泥区从排泥管排出。但二沉池配水管、配水区、中心管、中心到流筒应包括回流污泥在内。 • 表面负荷应等于或小于活性污泥的成层沉淀速率，通常在0.20.5mm/s, 混合液浓度对下沉速率影响较大，MLSS较高时应采用低的沉速。
§12-8 二次沉淀池
• 三、二沉池的设计计算 • 2.有效水深 • 理论上澄清区水深不影响沉淀效率，但影响流态，因而对沉淀效
的澄清能力，据此可计算满足澄清时要求的面积。 • ④二沉池浓缩能力取决于所要求的底流浓度根据沉速是固体浓度
函数及物料平衡原理，可按要求的底流浓度推算而沉池的表面积。 • ⑤选择③、 ④中数值的的座位设计面积。
§12-8 二次沉淀池
• 一、基本原理 • 二沉池中污泥沉淀的实际情况 • 二沉池中存在四个区：清水区、絮凝区、成层沉
要求二沉池排泥的浓度尽量高，这要求污泥区应保持一定的容积，以保证排泥有一定的浓缩时间。但污泥区容积也不能过大，避免污泥区停留时间过长，污泥缺氧失去活性，反硝化或腐化上浮，一般停留时间2h。
• R-最大回流比 • ts-浓缩时间，h。
池面布置较多出水堰槽，使单位堰长的出水量不超过1.7L/(s·m). • (3)泥污斗的容积，要考虑污泥浓缩的要求。缺氧时间过长影响活
性污泥中微生物的活力，并可能因反硝化而使污泥上浮，浓缩时间一般不超过2h。
§12-8 二次沉淀池
• 三、二沉池的设计计算 • 设计内容：选择池型；沉淀池面积、有效水深和污泥区
降区、压缩区。两个界面：泥水界面和压缩界面。
混合液进入二沉池后即被絮池凝水区稀下释层，是固成体层沉降区，此区内固体浓浓度降低，形成絮凝区。度絮基凝本区不上变部，是沉清速也基本不变。絮凝区中水区，二者之间有一泥水絮界凝面情。况的优劣，直接影响成层沉降区中
泥花的形态、大小和沉速。
靠近池底形成污泥压缩区。压缩区与成层沉降区之间有一明显界面，固体浓度发生突变。
澄清能力与絮凝情况有关，也与表面积有关。浓缩能力与池面积及污泥性质及泥斗容积有关
§12-8 二次沉淀池
• 二、二沉池的构造 • 二沉池构造与初沉池一样，可采用平流式、竖流式和幅流式沉淀
池。但在构造上要注意以下特点： • (1)二次沉淀池的进水应使布水均匀并造成有利于絮凝的条件，使
泥花结大。 • (2)限制出流堰处的流速,防止较轻污泥絮体被出流水挟走，可在
