桥梁工程资料填写样式知识分享

1。

道路中连接线路、跨越障碍物的人工构造物，称为桥梁。

2。

桥梁分类按桥梁建筑规模（总桥长）或技术难度分为:特大桥、大桥、中桥、小桥涵洞。

按上部结构的行车道位置分为:上承式桥、下承式桥和中承式桥。

按桥梁的结构体系分(梁—拱—索) :梁式桥；拱式桥；刚架桥；组合体系；悬索桥按主要承重结构所用材料划分：圬工桥（包括石、混凝土拱桥），钢筋混凝土桥，预应力混凝土桥，钢桥，钢-混凝土组合桥。

按桥梁用途来划分公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）.其它专用桥梁(如通过管路、电缆等）按跨越方式：固定式的桥梁开启桥、浮桥、漫水桥。

按施工方法整体施工桥梁——上部结构一次浇筑而成；节段施工桥梁-—上部结构分节段组拼而成桥梁涵洞分类桥梁分类多孔桥全长（m）单孔跨径（m）特殊大桥L≥1000 Lk≥150 大桥100≤L＜1000 40≤Lk ＜150中桥30≤L＜100 20≤Lk ＜40小桥8≤L＜30 5≤Lk ＜20涵洞—---—Lk ＜5注：1。

多孔桥总长是指梁式桥、板式桥为多孔标准跨径总和；拱桥为两岸桥台起拱线之间的距离；其他形式桥梁为桥面系行车道长度。

2。

管涵、箱涵不论跨径或孔数均为涵洞.3．桥梁的组成从传递荷载功能划分：（1）桥跨结构（上部结构）:主梁以上部分称为上部结构（拱桥以拱脚截面以上）——直接承担使用荷载（2）桥墩、桥台、支座（下部结构）：支座以下部分称为下部结构；主梁和墩台之间的传力装置称为支座.——将上部结构的荷载传递到基础中去，挡住路堤的土，保证桥梁的温差伸缩(3）基础——将桥梁结构的反力传递到地基（4）附属结构1。

2 桥梁各部分名称—-正确的描述桥梁结构各部分的名称是桥梁施工检测的基础，记录整理归档的必要条件1 桥跨结构1）净跨径——对于梁式桥是设计洪水位上相邻两个桥墩（或桥台)之间的净间距，用表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离.2）总跨径—-是多孔桥梁中各孔净路径的总和，也称桥梁孔径，它反映了桥下宣泄洪沥水的能力.3）计算跨径——对于具有支座的桥梁，是指桥梁结构相邻两个支座中心之间的距离，用表示.—-对于拱式桥，是两相邻拱脚截面形心点之间的水平距离.因为拱圈(或拱肋)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。

桥梁,它的上部结构由主梁、拉索和索塔组成。

是一种桥面体系以主梁承受轴向力或承受弯距为主,支撑体系以拉索受拉和索塔受压为主的桥梁。

2.斜拉桥...1桥梁组成及概念1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。

2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。

3）跨度也叫跨径或者计算跨径。

对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。

4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。

5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。

铁路桥梁是指计算跨径。

6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。

7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。

公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。

桥梁建筑高度不得大于桥梁容许建筑高度。

8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。

在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。

它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。

桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。

1.桥梁分类1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。

2）按结构体系划分最基本的有梁桥、拱桥、索桥。

（1）梁式桥包括简支梁、悬臂梁、连续梁。

受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。

（2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。

桥梁施工资料填写范例桥梁施工是一项复杂且严谨的工程，施工过程中产生的各种资料不仅是工程质量的重要见证，也是日后维护、管理和验收的关键依据。

因此，准确、规范地填写桥梁施工资料至关重要。

以下将为您详细介绍桥梁施工资料的填写范例。

一、施工前期准备资料1、工程概况在工程概况表中，应清晰准确地填写桥梁的名称、位置、类型（如梁桥、拱桥、斜拉桥等）、跨径组合、设计荷载、建设单位、设计单位、监理单位、施工单位等基本信息。

2、施工组织设计施工组织设计应包括工程特点、施工部署、施工方法、施工进度计划、资源配置、质量保证措施、安全保证措施等内容。

填写时要注意条理清晰，重点突出，具有可操作性。

3、图纸会审记录将图纸会审中提出的问题、解决方案以及各方的签字盖章等信息详细记录。

4、技术交底技术交底要针对不同的施工工序和工种进行，明确施工工艺、质量标准、安全注意事项等，交底人和接受交底人的签字要齐全。

二、施工过程资料1、测量资料包括测量控制点的布设、复测记录，桥梁各部位的施工测量记录（如桩位测量、承台测量、墩柱测量、梁体测量等），测量数据要准确无误，记录格式规范。

2、原材料检验报告对用于桥梁施工的钢材、水泥、砂、石、外加剂等原材料进行检验，出具检验报告。

报告中应包含材料的名称、规格、型号、生产厂家、检验项目、检验结果等内容。

3、构配件检验报告对于桥梁施工中使用的构配件，如预制梁、预制墩柱等，要进行检验并填写检验报告，内容包括构配件的名称、规格、数量、检验项目、检验结果等。

4、施工记录（1）钻孔灌注桩施工记录：记录钻孔的起止时间、孔径、孔深、地质情况、泥浆指标、钢筋笼制作与安装情况、混凝土灌注情况等。

（2）承台施工记录：包括承台的钢筋绑扎、模板安装、混凝土浇筑等施工过程的记录。

（3）墩柱施工记录：墩柱的钢筋加工与安装、模板支立、混凝土浇筑及养护等情况的记录。

（4）梁体施工记录：预制梁的预制过程、预应力张拉、压浆等，现浇梁的支架搭设、模板安装、钢筋绑扎、混凝土浇筑等施工过程的记录。

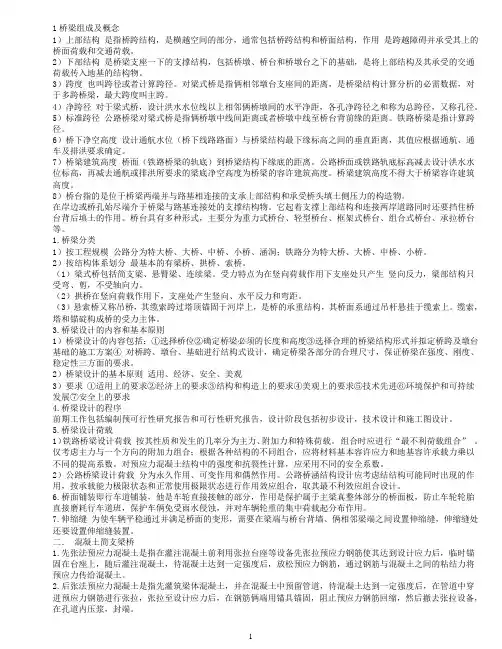

1桥梁组成及概念1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。

2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。

3）跨度也叫跨径或者计算跨径。

对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。

4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。

5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。

铁路桥梁是指计算跨径。

6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。

7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。

公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。

桥梁建筑高度不得大于桥梁容许建筑高度。

8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。

在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。

它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。

桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。

1.桥梁分类1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。

2）按结构体系划分最基本的有梁桥、拱桥、索桥。

（1）梁式桥包括简支梁、悬臂梁、连续梁。

受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。

（2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。

（3）悬索桥又称吊桥，其缆索跨过塔顶锚固于河岸上，是桥的承重结构，其桥面系通过吊杆悬挂于缆索上。

缆索，塔和锚碇构成桥的受力主体。

桥梁工程施工资料范本第一章概述1.1 项目名称：XXX桥梁工程施工1.2 项目地点：XXX市XXX区1.3 项目简介：本项目是一座跨越XXX河的桥梁工程，全长XXX米，是连接两个交通要道的重要枢纽工程。

1.4 施工单位：XXX施工集团1.5 监理单位：XXX监理公司1.6 设计单位：XXX设计院1.7 施工周期：预计XXX年月第二章工程概况2.1 工程类型：桥梁工程2.2 施工内容：本工程主要包括桥梁主体结构和桥面铺装两大部分2.3 技术要求：根据设计图纸和技术规范要求，严格按照规定的工艺流程进行施工2.4 主要设备：塔吊、起重机、混凝土搅拌站等2.5 主要材料：混凝土、钢筋、沥青等第三章施工组织3.1 施工组织架构：按照施工总承包的模式，设立总工程师、总监理工程师、总安全工程师等职务，分设施工、质检、安全、后勤等部门3.2 施工管理体系：建立健全的施工管理体系，明确各部门之间的协作关系和责任分工3.3 现场施工人员：组建专业技术人员和熟练工人队伍，配合施工任务的完成第四章质量控制4.1 施工质量目标：保证施工质量符合国家规定的标准要求，确保工程安全可靠4.2 质量控制措施：严格按照技术规范进行施工，实行材料验收制度、质量检测制度等4.3 质量验收：定期对施工进度进行检查和验收，确保各项工程质量符合规定要求第五章安全管理5.1 安全生产责任制：明确各级管理人员的安全生产责任和义务，建立日常安全检查和隐患排查机制5.2 安全培训：开展安全培训活动，提高施工人员的安全意识和技能5.3 应急预案：建立健全应急预案，应对突发事件和事故，保障施工安全第六章环境保护6.1 环境影响评价：按照相关法律法规，进行环境影响评价，制定环保措施6.2 污水处理：对施工现场产生的废水进行处理，确保不对周边环境造成污染6.3 垃圾处理：对施工过程中产生的垃圾进行分类处理，实行无害化处理第七章施工进度管理7.1 施工计划：编制详细的施工计划，确定各工序和工期，确保工程按时完成7.2 进度跟踪：定期跟踪施工进度，及时调整施工计划，保证施工进程顺利进行7.3 施工日志：认真填写施工日志，记录各项工程进度和质量情况，供后续参考第八章竣工验收8.1 竣工验收标准：按照相关标准和规范，进行桥梁工程的竣工验收8.2 竣工资料：整理汇总竣工资料，包括设计文件、施工记录、质检报告等8.3 竣工交接：完成竣工验收后，按照程序进行工程交接，保证工程的顺利运行第九章总结与展望9.1 工程总结：总结本工程的优点和不足，提出改进措施和经验教训9.2 展望未来：展望未来的施工计划和发展方向，为今后的工程建设提供参考本文详细介绍了桥梁工程施工的各个方面，包括工程概况、施工组织、质量控制、安全管理、环境保护、施工进度管理、竣工验收等内容。

市政工程桥梁资料全套填写模板1. 项目基本信息
- 项目名称：[填写项目名称]
- 项目所在地：[填写地理位置]
- 项目类别：[填写项目类别]
- 施工单位：[填写施工单位]
- 监理单位：[填写监理单位]
- 设计单位：[填写设计单位]
- 建设单位：[填写建设单位]
2. 桥梁基本信息
- 桥梁名称：[填写桥梁名称]
- 桥梁类型：[填写桥梁类型]
- 桥梁跨度：[填写桥梁跨度]
- 桥梁总长：[填写桥梁总长]
- 桥梁设计荷载：[填写桥梁设计荷载]
- 桥梁设计寿命：[填写桥梁设计寿命]
3. 桥梁材料信息
- 主要构造材料：[填写主要构造材料]
- 混凝土强度等级：[填写混凝土强度等级] - 钢材牌号：[填写钢材牌号]
- 桥梁表面处理：[填写桥梁表面处理方法] 4. 桥梁验收信息
- 工程验收时间：[填写工程验收时间]
- 工程验收单位：[填写工程验收单位]
- 工程验收结论：[填写工程验收结论] 5. 桥梁维护信息
- 维护养护单位：[填写维护养护单位]
- 最近维护时间：[填写最近维护时间]
- 维护养护记录：[填写维护养护记录]
以上是市政工程桥梁资料全套填写模板，供参考使用。

请根据实际情况填写相应信息，并确保准确性和完整性。

监表2-2分项工程开工申请批复单施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：开工项目：台特马湖1号大桥1#墩左幅1-0#桩基钢筋加工及安装桩号：K328+115.5建议开工日期：XXX年XX月XX日计划完工日期：XXX年XX月XX日此项工程负责人：XXX（分管生产经理）附件：1、分项工程施工方案承包人（签章）：XXX（项目经理）日期：XXX年XX月XX日监理工程师意见：各项开工准备工作符合规范要求，具备开工条件，同意开工。

监理工程师（签字）：(专监)XXX日期：XXX年XX月XX日监表1施工放样报验单施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：致（监理工程师）：XXX(测量专监)根据合同要求，业已完成台特马湖1号大桥1#墩左幅1-0#桩基施工放样工作。

清单如下，请予查验。

承包人（签章）：XXX（项目经理）日期：XX年XX月XX日桩号或位置工程或部位名称放样内容备注K328+115.51#墩左幅1-0#桩基坐标与标高附件：测量及放样资料监理员意见：施工放样工作完成，数据真实。

监理工程师结论：经抽检复测，施工放样符合规范和设计要求。

监理工程师（签字）：XXX(测量专监)日期：XX年XX月XX日测表8水准测量记录表施工单位：合同号：监理单位：编号：测点水准尺读数（m）视线高（m）测点高程（m）设计高程（m）高差（mm）备注后视前视测量：记录：复核：测量专监：测量日期：新疆乌尉公路包PPP项目测表11桥涵及构造物轴线放样记录表施工单位：合同号：监理单位：编号：工程名称桩号或工程部位序号检测内容允许偏差实测值检测项目允许偏差允许偏差合格率1轴线偏位横轴纵轴2平面尺寸长度宽度3中心桩地面高程4中心桩号5设计交角实测夹角6图示记录：测量：监理：日期：新疆乌尉公路包PPP项目施表43工序交验表施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：承包人：XXX(项目经理)监理工程师：XXX（专监）日期：XXX年XX月XX日新疆乌尉公路包PPP项目施表45-1钻孔记录表(回旋钻)（使用）施工单位：合同号：监理单位：编号：项目名称桩号及部位桩编号桩径(cm)开钻日期年月日护筒长度(m)护筒顶标高(m)护筒埋置深度(m)钻头形式和直径(m)钻头重量(kg)上班交班时进尺(m)本班进尺(m)累计进尺(m)由月日时分至月日时分起止时间共计h 工作项目加钻杆时间加杆长度钻进深度(m)检孔深度(m)孔底标高(m)孔内水位(m)地质情况泥浆比重备注h min h min本次累计本次累计时间统计纯钻时间辅助生产时间(小时)非生产时间(小时)合计取渣检孔检查钻具接（换）钢丝绳投石投土加钻杆时间小计孔内事故机械事故待料停电待机小计自检意见监理意见检测复核监理工程师日期施检56钻孔灌注桩现场质量检验表施工单位：合同号：监理单位：编号：工程名称施工日期桩号及工程部位检验日期基本要求1、桩身混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。

1桥梁组成及概念1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。

2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。

3）跨度也叫跨径或者计算跨径。

对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。

4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。

5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。

铁路桥梁是指计算跨径。

6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。

7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。

公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。

桥梁建筑高度不得大于桥梁容许建筑高度。

8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。

在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。

它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。

桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。

1.桥梁分类1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。

2）按结构体系划分最基本的有梁桥、拱桥、索桥。

（1）梁式桥包括简支梁、悬臂梁、连续梁。

受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。

（2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。

（3）悬索桥又称吊桥，其缆索跨过塔顶锚固于河岸上，是桥的承重结构，其桥面系通过吊杆悬挂于缆索上。

缆索，塔和锚碇构成桥的受力主体。

第1篇一、工程概况本工程为某地区一座跨径为30米的预应力混凝土连续梁桥，全长320米。

主桥采用预应力混凝土连续梁结构，桥面宽度为24.5米，单幅桥面宽度为12.25米。

桥梁两侧各设置2米宽的人行道。

主梁采用单箱单室截面，截面尺寸为8.5米×3.5米。

桥墩采用柱式墩，基础采用桩基础。

二、施工准备1. 技术准备：组织施工技术人员、班组负责人员、施工设计人员共同确定施工技术以及施工方案，确保施工过程中的技术质量。

2. 材料准备：对实际施工中使用到的材料质量证明、检验报告进行审核，确保施工中使用的材料质量。

3. 场地准备：对施工现场进行平整压实，合理规划材具位置，确保施工场地满足施工需求。

4. 标高数据：精确测量标高数据，开展支模工作。

5. 混凝土：根据设计要求，确定混凝土配合比和骨料选择，确保混凝土强度、坍落度、初凝时间、终凝时间等指标符合要求。

三、施工工艺1. 钢筋施工：按设计图纸及规范要求下料、成型和绑扎钢筋。

墩身预埋钢筋位置准确、牢固，钢筋搭接长度满足规范要求。

2. 模板施工：采用组合钢模，确保模板强度、刚度和稳定性，保证结构各部形状、尺寸的准确。

模板内设拉筋，周边用钢管或方木支顶牢固，模板要求平整，接缝严密。

3. 混凝土浇筑：按大体积混凝土施工要求，优化混凝土配合比，改善骨料级配、降低水灰比、减小水泥用量。

采用低水化热水泥、级配良好的碎石、优质中砂，优质高效缓凝减少剂，改善和提高混凝土和易性，延缓水泥水化热峰值出现的时间。

4. 混凝土养护：混凝土强度达到2.5MPa时进行拆模，拆模过程进行全面检查。

模板拆除后，对混凝土进行养护，确保混凝土质量。

5. 预应力施工：按照设计要求，对预应力混凝土连续梁进行张拉，确保梁体预应力达到设计要求。

6. 桥面施工：桥面铺装、伸缩缝安装、桥面排水系统施工等。

四、质量控制1. 施工过程中，严格按照设计图纸及规范要求进行施工，确保工程质量。

2. 对施工过程中使用的材料、设备进行检查，确保符合质量要求。

桥梁工程资料范本以下是桥梁工程资料的一个范本，此范本仅供参考：项目名称：XX桥梁工程项目地点：XX市XX区项目业主：XX单位项目总造价：XXXXX万元项目建设规模：XX米长，XX米宽项目建设起止时间：XXXX年XX月至XXXX年XX月建设单位：XX公司设计单位：XX设计院监理单位：XX监理公司施工单位：XX施工公司监测单位：XX监测公司招标方式：公开招标建设形式：新建桥梁工程桥梁类型：XX型设计标准：XX标准主要工程量及分布：1. 桩基工程：XXX个桩位，采用钻孔灌注桩施工方式；2. 基础工程：包括桥墩基础和桥台基础，采用承台式基础结构；3. 主桥梁工程：采用预应力混凝土连续刚构造，共XX跨；4. 桥面铺装：采用XX材料铺设。

主要建设内容和技术要求：1. 桥梁结构设计：采用正交双向合理布局，满足XX标准要求；2. 桥墩和桥台设计：满足承载力、变形、稳定性等设计要求；3. 施工过程监控与保障：确保施工安全、质量和进度；4. 施工技术措施：采用先进的建设技术和设备，提高施工效率和质量。

质量管理要求：1. 建设单位应建立健全的质量管理体系，并按照有关质量标准执行；2. 施工单位应遵守施工规范和技术要求，确保工程质量；3. 监理单位应对施工过程进行监督检查，并及时发现和纠正不合格现象。

安全管理要求：1. 建设单位应编制施工安全技术措施，加强施工安全管理；2. 施工单位应遵守建筑施工安全规范，确保施工安全；3. 监理单位应对施工现场进行安全检查，发现安全隐患及时处理。

以上仅为一个桥梁工程资料的范本，具体的资料内容会根据具体项目的要求和标准进行编制。
