《变电站用交流系统》PPT课件

•变电站基本概念与原理•变电站设备巡视与检查•倒闸操作及安全措施•继电保护及自动装置配置与运行维护目•高压试验及绝缘监督技术•变电站运行管理规范与制度建设录01变电站基本概念与原理变电站定义及作用变电站定义变电站作用电力系统组成与运行方式电力系统组成电力系统运行方式根据负荷变化情况和电源分布特点，电力系统可以采取不同的运行方式，如并列运行、分列运行等。

无功补偿设备用于提高电力系统的功率因数，减少无功功率的传输和损耗。

汇集和分配电能，起到电能传输的桥梁作用。

低压开关设备包括低压断路器、接触器、热继电器等，用于低压电路的控制和保护。

变压器用于变换电压等级，满足不同高压开关设备开关等，用于控制和保护电路。

变电站主要设备及其功能电气主接线方式及特点简单清晰，设备少投资小，但可靠性和灵活性较差。

供电可靠性高，调度灵活，扩建方便，但接线复杂，投资大。

结构简单，投资省，运行灵活，但可靠性和扩建性较差。

结构紧凑，占地面积小，可靠性高，但检修和扩建较复杂。

单母线接线双母线接线桥形接线角形接线02变电站设备巡视与检查设备巡视目的和周期安排目的周期安排巡视检查项目与方法检查项目检查方法异常情况处理流程01020304发现异常记录异常分析原因处理措施案例分析：设备故障识别与处理案例二案例一开关设备异常声响。

在巡视过程中听到开关设备异常声响，立即停电检查并发现开关触头接触不良，及时进行处理。

案例三03倒闸操作及安全措施倒闸操作基本原则和步骤倒闸操作基本原则确保设备安全、人员安全，遵循电力系统运行规则。

倒闸操作步骤接受调度指令、填写操作票、核对设备名称和编号、检查设备状态、执行倒闸操作、复查设备状态、汇报调度。

安全防护措施制定与实施制定安全防护措施实施安全防护措施危险点预控和风险评估方法危险点预控风险评估方法事故经过原因分析教训与措施030201案例分析：误操作事故原因剖析04继电保护及自动装置配置与运行维护继电保护基本原理及配置要求继电保护基本原理通过测量电气量（如电流、电压、功率等）或非电气量（如温度、压力等），与整定值比较，判断电力系统故障或异常状态，并发出相应的动作指令。

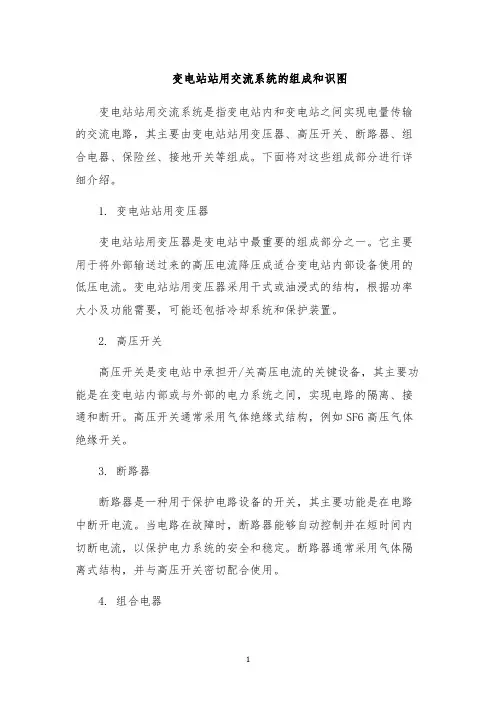

变电站站用交流系统的组成和识图变电站站用交流系统是指变电站内和变电站之间实现电量传输的交流电路，其主要由变电站站用变压器、高压开关、断路器、组合电器、保险丝、接地开关等组成。

下面将对这些组成部分进行详细介绍。

1. 变电站站用变压器变电站站用变压器是变电站中最重要的组成部分之一。

它主要用于将外部输送过来的高压电流降压成适合变电站内部设备使用的低压电流。

变电站站用变压器采用干式或油浸式的结构，根据功率大小及功能需要，可能还包括冷却系统和保护装置。

2. 高压开关高压开关是变电站中承担开/关高压电流的关键设备，其主要功能是在变电站内部或与外部的电力系统之间，实现电路的隔离、接通和断开。

高压开关通常采用气体绝缘式结构，例如SF6高压气体绝缘开关。

3. 断路器断路器是一种用于保护电路设备的开关，其主要功能是在电路中断开电流。

当电路在故障时，断路器能够自动控制并在短时间内切断电流，以保护电力系统的安全和稳定。

断路器通常采用气体隔离式结构，并与高压开关密切配合使用。

4. 组合电器组合电器主要用于根据实际需要控制电流的流向和大小，常见的组合电器有模块化压变板。

5. 保险丝保险丝是一种用于保护电路安全的电气元件，其主要作用是在电路中断开电流。

当电路负载过大时，保险丝会自动熔断，以保护电路设备不受损坏。

保险丝的额定电流应与电路负载对应，以保证电路的安全稳定。

6. 接地开关接地开关是一种用于将电路接地的开关，其主要作用是将故障电压接到大地上，从而确保电路设备的安全和稳定。

接地开关可分为气体隔离式接地开关和隔离式接地开关等多种类型。

以上就是变电站站用交流系统的主要组成部分，通过上述设备的有机组合，可以实现变电站内部和变电站之间的电力传输和控制。

在实际应用中，根据变电站所处的场所、电力传输的特点以及配电要求等方面的不同，交流系统的具体组成部分可能会有所差异。
