15、接地1）控制电缆的屏蔽层两端应可靠接地。

2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。

3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室的等电位接地网。

二次设备室的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。

4）屏（柜）下部设有截面不小于 100mm2的专用铜排。

屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与二次设备室的等电位接地网连接。

5）微机型继电保护装置屏（柜）的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。

16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。

2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。

3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。

4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。

5注意事项1)本站站通讯网线由许继电气股份提供，通讯网线的敷设由施工单位完成，许继电气股份技术人员完成通信网线接入。

2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱防跳，压力闭锁由断路器机构箱实现。

3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。

4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。

5)本期工程所用互感器极性均须由安装调试单位试验决定。

6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。

6 标准工艺应用说明二次设备安装按《国家电网公司输变电工程标准工艺（三）工艺标准库》（2011年版）执行，各项目/工艺具体容如下：6.1屏、柜安装（工艺编号：010*******）（1）工艺标准1）基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm。

目录第一章变电站一次设备安装施工工艺要求 (1)1 变压器 (1)2 HGIS、GIS和封闭母线 (8)3 支柱式断路器 (11)4 隔离开关 (14)5 电流互感器、电压互感器和避雷器 (17)6 干式电抗器 (21)7 电容器组 (22)第二章变电站母线及导线安装施工工艺要求 (24)1 软母线 (24)2 管母线.......................................................................................... 错误！未定义书签。

3 设备引线和连接线 (25)4 穿墙套管 (26)5 10kV高压柜封闭母线桥 (27)第三章变电站接地网、照明及布线施工工艺 (29)1 接地网 (29)2 户外照明动力 (32)3 户内照明动力 (34)4 户内布线 (39)第四章变电站电缆敷设和防火封堵施工工艺 (41)1 电缆敷设 (41)2 电缆防火封堵 (45)3 高压电缆敷设 (54)4 变电站电缆保护管（槽盒） (56)5 电缆二次接线施工工艺 (57)6 二次接地网施工工艺 (63)第五章变电站二次设备施工工艺 (66)1 直流装置与蓄电池组施工工艺 (66)2屏、柜（端子箱）安装施工工艺 (68)3 计算机监控装置施工工艺 (71)4 变电站视频及环境监控系统施工工艺 (73)第六章变电站通信设备及线缆施工工艺 (78)1 通信设备安装施工工艺 (78)2 通信电源安装施工工艺 (79)3 通信电缆安装施工工艺 (80)4 通信机房走线架安装施工工艺 (83)第一章变电站一次设备安装施工工艺要求1 变压器1.1 适用范围变电工程的35kV及以上变压器安装，35kV、66kV电抗器及35kV油浸式高压电抗器安装。

1.2 设计要求（1）主变压器本体安装a) 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。

电力工程施工方法及工艺1.2.1 箱式变电站施工方法及工艺箱式变电所及箱式电抗器的施工流程如下图2-5-95所示：（1）箱式变电站进场验收应符合下列要求：数量、型号、规格符合设计要求，质量证明文件齐全；外观应完好，无锈蚀或机械损伤；瓷件表面光滑、无裂纹，瓷、铁件粘合牢固，铸件无砂眼；绝缘件无变形受潮、裂纹或表层剥落等缺陷；箱式变电站内外涂层完整，箱式变电站高低压柜内接线完整。

图2-5-95 箱式变电所及电抗器施工流程图（2）箱式变电站应按下列要求安装：安装前应检查接地电阻符合设计要求；吊装位置应符合产品技术要求，不得以顶盖吊环进行整体吊装；吊装就位后，应分别检查四周的箱门开闭顺畅；箱体稳固后紧固地脚螺栓，封堵箱体与基础之间的缝隙；箱式变电站安装位置不得侵入铁路建筑限界；箱体接地应符合设计要求；对于安装有自动化监控单元的箱式变电站，远动终端设备应进行相关检验、传动试验，达到产品的有关规定并符合设计要求；电缆敷设完毕后，电缆入孔处应封堵；检查确认箱式变电站的通风装置工作正常、通风孔畅通、通风道内无施工遗留物。

1.2.2 火灾自动报警装置施工方法及工艺所示。

图2-5-96 火灾自动报警装置安装流程图（1）布线应符合下列要求：导线的规格型号符合设计要求。

导线在管内或线槽内，不应有接头或扭结且内部干燥清洁。

在吊顶内的管路线槽，宜采用单独的卡具吊装或支撑物固定。

直线段每隔1.0~1 .5m和接头、转弯处应设置吊点或支点。

管线经过建筑物的变形缝处，应采取补偿措施。

导线敷设后应测试绝缘电阻。

（2）火灾探测器应按下列要求安装：点型火灾探测器安装位置应符合设计要求；探测器的底座应固定牢靠，外接导线留有余量，底座的穿线孔宜封堵且导线连接必须可靠压接或焊接；探测器的“＋”线应为红色，“一”线应为蓝色，相同用途的导线颜色应一致。

（3）火灾报警控制器应按下列要求安装：控制器安装牢固平整，距地（楼）面高度不应小于1.5m；控制器内配线应整齐、连接牢固，有与设计图纸一致的编号；控制器应可靠接地，有明显标志。

变电站电气施工方案目录1. 变电站电气施工方案概述 (2)1.1 工程概况 (2)1.2 施工组织设计 (3)1.3 安全措施 (4)2. 基础工程 (5)2.1 地基处理 (6)2.2 基础施工 (7)2.3 地下管道敷设 (8)3. 主变压器安装 (10)3.1 设备吊装 (11)3.2 设备组装 (12)3.3 设备调试与验收 (13)4. 配电装置安装 (15)4.1 高压配电装置安装 (16)4.2 低压配电装置安装 (18)4.3 电缆敷设与接线 (19)5. 站房内设备安装 (21)5.1 开关柜安装 (22)5.2 仪表安装 (23)5.3 空调、消防等设备安装 (23)6. 接地及防雷装置安装 (24)6.1 接地装置安装 (25)6.2 防雷装置安装 (26)7. 系统调试与试运行 (28)7.1 系统整体调试 (29)7.2 系统分系统调试 (31)7.3 系统试运行与验收 (32)8. 施工总结与交付 (33)8.1 施工总结报告 (34)8.2 交付文件 (35)1. 变电站电气施工方案概述本变电站电气施工方案旨在为变电站的电气工程施工提供指导，确保工程质量、安全和进度。

本方案涵盖了变电站电气工程施工的各个阶段，包括前期准备、设计、采购、施工、调试、验收等环节。

在编制本方案时，我们充分考虑了国家和行业的相关法规、标准和技术要求，以及变电站的特殊性和复杂性。

本方案的主要内容包括：变电站电气工程施工组织设计、施工现场布置、设备安装与调试、电缆敷设与接线、接地系统设计与施工、照明与监控系统安装、防雷与接地装置设置、消防设施配置、安全防护措施等内容。

通过本方案的实施，将有助于提高变电站电气工程的质量和安全性，降低工程风险，确保变电站的正常运行和使用。

1.1 工程概况本工程为新建变电站电气施工工程，位于（具体地点）的重要电力枢纽区域，旨在提高当地电网的供电可靠性和稳定性。

本变电站的建设规模符合区域发展规划及电力需求预测，遵循国家电力行业标准及最新技术发展趋势。

35KV及以上变电站电气安装工程监理细则重庆三峡移民工程监理有限公司编制一、总则1、监理实施细则依据《巫山县电力产业集团有限责任公司电力建复建工程35KV及以上输变电工程监理规划》、有关标准规范、设计文件、技术资料和施工组织设计编制。

2、监理实施细则中采用的质量标准是下列国颁规范中所规定的标准；①《电气装置安装工程高压电器施工及验收规范》（GBT147-90）。

②《电气装置安装工程电力变速器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）；③《电气装置安装工程母线路装置施工及验收规范》（GBH149-90）；④《电气装置安装工程电缆线路施工及验收规范》（GBJ50168-93）；⑤《电气装置安装工程接地装置施工及验收规范》（GB50169-92）；⑥《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB5017-92）；⑦《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）；⑧《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）；⑨《电气装置安装工程电气设备交接试验标准》（GB50150-91）。

⑩《电气装置安装工程度35kv及以下架空电力线路施工及验收规范》（50173-92）3、电气安装工程必须按批准的设计文件、图纸施工。

4、设备和器材到达现场后。

监理人员应会同业主方采购人员及时作下列验收检查。

（1）包装及密封应良好。

（2）开箱检查清点、规格应符合设计要求、附件、备注应齐全。

（3）产品的技术文件应齐全。

（4）按规范的要求作外观检查。

对检查的结果应予登记，对缺件及损坏件除祥细登记外，应向业主通告，并协调生产厂方（供货方）与业主协商采取补救的措施。

二、工程项目概况本工程为巫山县国网变电站至东开关站10KV电缆线路工程，绿豆包至国网环网柜10KV电缆线路工程，该工程从绿豆包变电站经松林汽修厂、养路段、水井湾、七校合一、水泥厂、巫峡市场、巫山实验中学、章家湾、国宏洒店、巫山中学、巫峡工商所、水利局至东开关站，线路全长3450米。

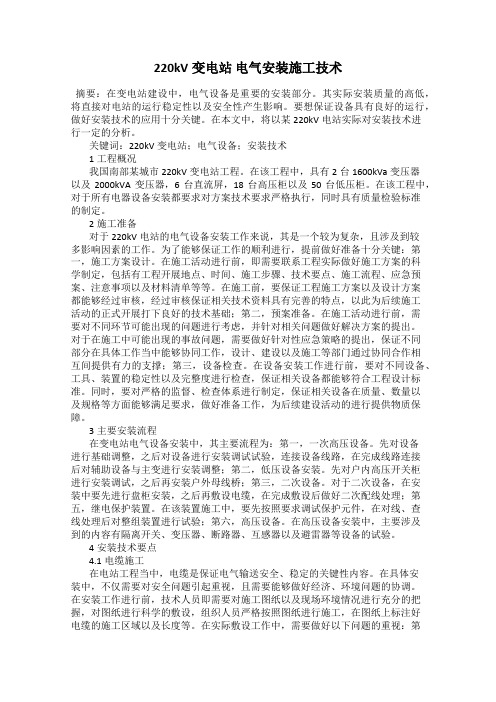

220kV变电站电气安装施工技术摘要：在变电站建设中，电气设备是重要的安装部分。

其实际安装质量的高低，将直接对电站的运行稳定性以及安全性产生影响。

要想保证设备具有良好的运行，做好安装技术的应用十分关键。

在本文中，将以某220kV电站实际对安装技术进行一定的分析。

关键词：220kV变电站；电气设备；安装技术1工程概况我国南部某城市220kV变电站工程。

在该工程中，具有2台1600kVa变压器以及2000kVA变压器，6台直流屏，18台高压柜以及50台低压柜。

在该工程中，对于所有电器设备安装都要求对方案技术要求严格执行，同时具有质量检验标准的制定。

2施工准备对于220kV电站的电气设备安装工作来说，其是一个较为复杂，且涉及到较多影响因素的工作。

为了能够保证工作的顺利进行，提前做好准备十分关键：第一，施工方案设计。

在施工活动进行前，即需要联系工程实际做好施工方案的科学制定，包括有工程开展地点、时间、施工步骤、技术要点、施工流程、应急预案、注意事项以及材料清单等等。

在施工前，要保证工程施工方案以及设计方案都能够经过审核，经过审核保证相关技术资料具有完善的特点，以此为后续施工活动的正式开展打下良好的技术基础；第二，预案准备。

在施工活动进行前，需要对不同环节可能出现的问题进行考虑，并针对相关问题做好解决方案的提出。

对于在施工中可能出现的事故问题，需要做好针对性应急策略的提出，保证不同部分在具体工作当中能够协同工作，设计、建设以及施工等部门通过协同合作相互间提供有力的支撑；第三，设备检查。

在设备安装工作进行前，要对不同设备、工具、装置的稳定性以及完整度进行检查，保证相关设备都能够符合工程设计标准。

同时，要对严格的监督、检查体系进行制定，保证相关设备在质量、数量以及规格等方面能够满足要求，做好准备工作，为后续建设活动的进行提供物质保障。

3主要安装流程在变电站电气设备安装中，其主要流程为：第一，一次高压设备。

先对设备进行基础调整，之后对设备进行安装调试试验，连接设备线路，在完成线路连接后对辅助设备与主变进行安装调整；第二，低压设备安装。

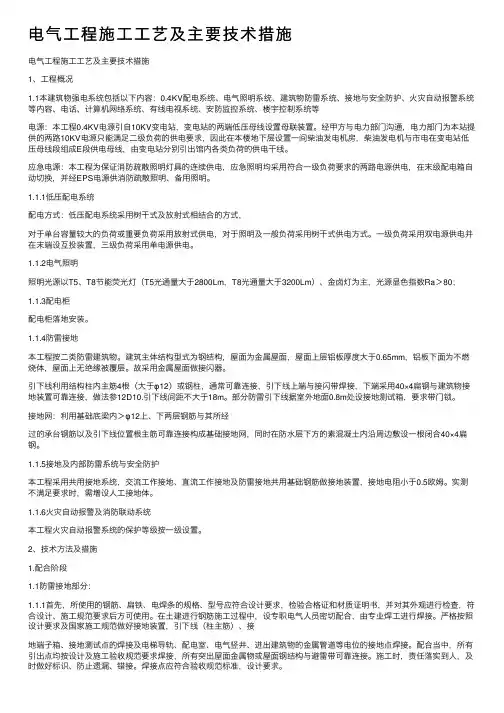

电⽓⼯程施⼯⼯艺及主要技术措施电⽓⼯程施⼯⼯艺及主要技术措施1、⼯程概况1.1本建筑物强电系统包括以下内容：0.4KV配电系统、电⽓照明系统、建筑物防雷系统、接地与安全防护、⽕灾⾃动报警系统等内容、电话、计算机⽹络系统、有线电视系统、安防监控系统、楼宇控制系统等电源：本⼯程0.4KV电源引⾃10KV变电站，变电站的两端低压母线设置母联装置。

经甲⽅与电⼒部门沟通，电⼒部门为本站提供的两路10KV电源只能满⾜⼆级负荷的供电要求，因此在本楼地下层设置⼀间柴油发电机房，柴油发电机与市电在变电站低压母线段组成E段供电母线，由变电站分别引出馆内各类负荷的供电⼲线。

应急电源：本⼯程为保证消防疏散照明灯具的连续供电，应急照明均采⽤符合⼀级负荷要求的两路电源供电，在末级配电箱⾃动切换，并经EPS电源供消防疏散照明、备⽤照明。

1.1.1低压配电系统配电⽅式：低压配电系统采⽤树⼲式及放射式相结合的⽅式，对于单台容量较⼤的负荷或重要负荷采⽤放射式供电，对于照明及⼀般负荷采⽤树⼲式供电⽅式。

⼀级负荷采⽤双电源供电并在末端设互投装置，三级负荷采⽤单电源供电。

1.1.2电⽓照明照明光源以T5、T8节能荧光灯（T5光通量⼤于2800Lm，T8光通量⼤于3200Lm）、⾦卤灯为主，光源显⾊指数Ra＞80；1.1.3配电柜配电柜落地安装。

1.1.4防雷接地本⼯程按⼆类防雷建筑物。

建筑主体结构型式为钢结构，屋⾯为⾦属屋⾯，屋⾯上层铝板厚度⼤于0.65mm，铝板下⾯为不燃烧体，屋⾯上⽆绝缘被覆层。

故采⽤⾦属屋⾯做接闪器。

引下线利⽤结构柱内主筋4根（⼤于φ12）或钢柱，通常可靠连接，引下线上端与接闪带焊接，下端采⽤40×4扁钢与建筑物接地装置可靠连接，做法参12D10.引下线间距不⼤于18m。

部分防雷引下线据室外地⾯0.8m处设接地测试箱，要求带门锁。

接地⽹：利⽤基础底梁内＞φ12上、下两层钢筋与其所经过的承台钢筋以及引下线位置根主筋可靠连接构成基础接地⽹，同时在防⽔层下⽅的素混凝⼟内沿周边敷设⼀根闭合40×4扁钢。

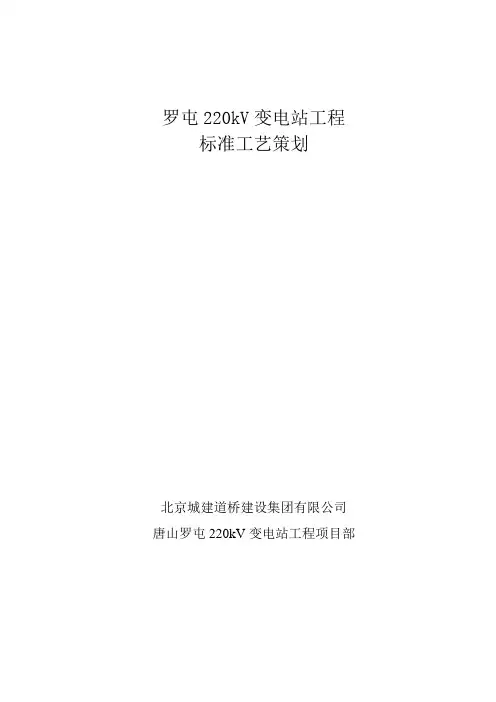

罗屯220kV变电站工程标准工艺策划北京城建道桥建设集团有限公司唐山罗屯220kV变电站工程项目部目录第1章：编制说明 (1)第2章：编制依据 (2)第3章：标准工艺管理与应用组织机构 (2)第4章：标准工艺策划 (3)第1章：编制说明随着我国国民经济保持稳定快速增长，能源电力需求持续增加，今后一段时期内电网建设任务依然繁重，提高电网建设施工队伍整体管理水平和施工技术能力，是进一步提高电网建设质量的基本保障。

近两年，国家电网公司先后印发了《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建［2011］1515号）和《国家电网公司输变电工程施工工艺管理办法》（国家电网基建[2011]1752号）,随之,国网公司又下发了《〈关于深化“标准工艺”研究与应用工作的重点措施〉和〈关于加强工程创优工作的重点措施〉》（基建质量［2012］20号）等相关文件，，由此足以发现各级领导、专家、用户及社会对输变电工程工艺标准的重视和普遍关注。

同时，输变电工程施工工艺质量水平的高低更是企业综合管理水平高低的重要体现，而变电站工程施工工艺水平是其重点和难点，对整个工程的使用、感官、和创优等起到了关键作用，它已经成为变电站之间施工工艺水平高低评价的主要尺度。

因此，对变电站工程施工工艺质量、施工亮点进行精心策划、有的放矢，最终把工程建成质量放心、工艺舒心的工程，就显得尤为重要。

本策划方案是罗屯220kV变电站工程施工管理人员总结以往经验并吸收了行业部分优秀工程施工亮点和精髓的基础上，按照相关文件要求，对罗屯220kV变电站工程工程施工工艺进行的全面和系统的策划。

其目的是通过对该变电站工程施工的细部工艺、关键工序等的重点控制、创新改进与精心策划，从而达到国家电网公司、华北电网公司、唐山供电公司对该工程建设质量和工艺水平的总体要求的目的。

本策划只适用于罗屯220kV变电站工程施工，施工过程中要依据本策划认真交底，加强质量预控，如后续施工中发生图纸变更情况，本方案相关部分将做出调整。

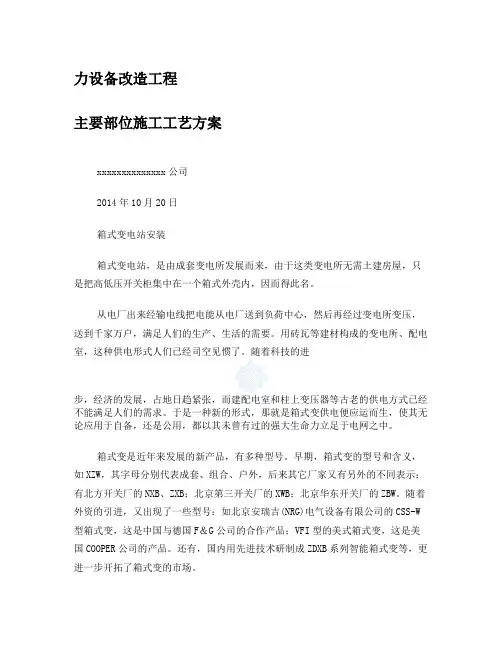

力设备改造工程主要部位施工工艺方案xxxxxxxxxxxxxx公司2014年10月20日箱式变电站安装箱式变电站，是由成套变电所发展而来，由于这类变电所无需土建房屋，只是把高低压开关柜集中在一个箱式外壳内，因而得此名。

从电厂出来经输电线把电能从电厂送到负荷中心，然后再经过变电所变压，送到千家万户，满足人们的生产、生活的需要。

用砖瓦等建材构成的变电所、配电室，这种供电形式人们已经司空见惯了。

随着科技的进步，经济的发展，占地日趋紧张，而建配电室和柱上变压器等古老的供电方式已经不能满足人们的需求。

于是一种新的形式，那就是箱式变供电便应运而生，使其无论应用于自备，还是公用，都以其未曾有过的强大生命力立足于电网之中。

箱式变是近年来发展的新产品，有多种型号。

早期，箱式变的型号和含义，如XZW，其字母分别代表成套、组合、户外，后来其它厂家又有另外的不同表示：有北方开关厂的NXB、ZXB；北京第三开关厂的XWB；北京华东开关厂的ZBW。

随着外资的引进，又出现了一些型号：如北京安瑞吉(NRG)电气设备有限公司的CSS-W 型箱式变，这是中国与德国F＆G公司的合作产品；VFI型的美式箱式变，这是美国COOPER公司的产品。

还有，国内用先进技术研制成ZDXB系列智能箱式变等，更进一步开拓了箱式变的市场。

箱式变，在50Hz、6～10kV的供电网中，作为额定容量50～800kVA(油变)或50～1600kVA(干变)的独立成套变电及配电装置，它由6～10kV高压室、6～10kV/0.4kV变压器室及0.22/0.38kV低压配电室组成，装于金属结构封闭式箱内，可以广泛应用于多种场所：如商务中心、居民住宅小区、车站、港口、机场、仓库、公园、油田、工厂、矿山、市政工程、建筑施工单位及临时性施工工地等等，特别适用于土地紧张和流动性大的野外施工单位的临时用电。

它既可作为固定式变电所，也可作为移动式变电所。

箱式变的主要特点有：(1)、箱式变的箱体底座和骨架有两种构成方式：一种采用槽钢和角钢焊接而成，另一种由螺栓联结而成，具有较高的强度和刚性。

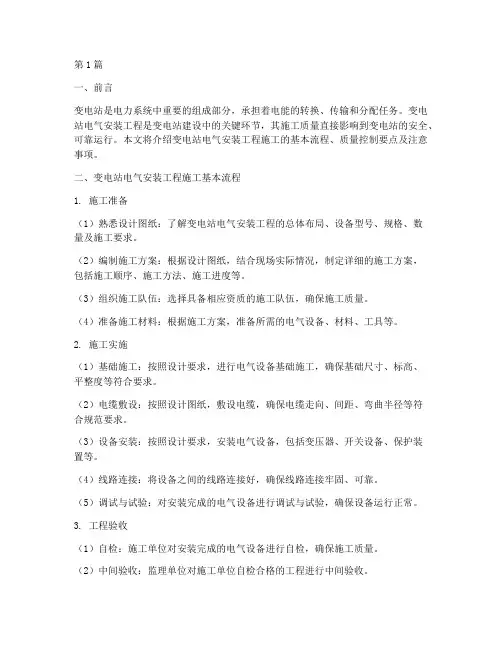

第1篇一、前言变电站是电力系统中重要的组成部分，承担着电能的转换、传输和分配任务。

变电站电气安装工程是变电站建设中的关键环节，其施工质量直接影响到变电站的安全、可靠运行。

本文将介绍变电站电气安装工程施工的基本流程、质量控制要点及注意事项。

二、变电站电气安装工程施工基本流程1. 施工准备（1）熟悉设计图纸：了解变电站电气安装工程的总体布局、设备型号、规格、数量及施工要求。

（2）编制施工方案：根据设计图纸，结合现场实际情况，制定详细的施工方案，包括施工顺序、施工方法、施工进度等。

（3）组织施工队伍：选择具备相应资质的施工队伍，确保施工质量。

（4）准备施工材料：根据施工方案，准备所需的电气设备、材料、工具等。

2. 施工实施（1）基础施工：按照设计要求，进行电气设备基础施工，确保基础尺寸、标高、平整度等符合要求。

（2）电缆敷设：按照设计图纸，敷设电缆，确保电缆走向、间距、弯曲半径等符合规范要求。

（3）设备安装：按照设计要求，安装电气设备，包括变压器、开关设备、保护装置等。

（4）线路连接：将设备之间的线路连接好，确保线路连接牢固、可靠。

（5）调试与试验：对安装完成的电气设备进行调试与试验，确保设备运行正常。

3. 工程验收（1）自检：施工单位对安装完成的电气设备进行自检，确保施工质量。

（2）中间验收：监理单位对施工单位自检合格的工程进行中间验收。

（3）竣工验收：在工程完成后，由建设单位、监理单位、施工单位共同进行竣工验收。

三、变电站电气安装工程施工质量控制要点1. 材料质量控制（1）选用符合国家标准的电气设备、材料。

（2）对进场材料进行严格检查，确保材料质量符合要求。

2. 施工工艺控制（1）严格按照设计图纸和施工规范进行施工。

（2）施工过程中，注意施工顺序，确保施工质量。

（3）加强施工过程中的质量控制，发现问题及时整改。

3. 设备安装质量控制（1）设备基础施工：确保基础尺寸、标高、平整度等符合要求。

（2）设备安装：确保设备安装牢固、可靠，设备之间的距离、角度等符合规范要求。

变电站工程工艺标准、施工要点及实施效果主要施工工序施工工艺质量要求主要控制措施预期成品图片示例室内贴砖1．走廊、房间、砖缝一致，踢脚线缝与地砖、墙砖缝对齐。

2．非整砖对称布置，杜绝1/4砖，套割吻合，边缘整齐。

3、墙砖、地砖、踢脚无空鼓、色差、裂纹。

4、面砖无缺棱掉角、板缝宽≤1.0mm；表面平整度≤1mm；缝格平直度≤1mm；接缝高低差＜0.5mm。

1、铺贴前用CAD进行排版，排版时贴特别注意地漏、开关、等位置，施工时严格按照排版样式进行贴砖。

2、铺贴前先对基层进行清理，然后在基层刷素水泥浆。

3、瓷砖粘贴使用1：1水泥砂浆。

粘贴时在瓷砖背面满抹灰浆，四边刮成斜面，注意边角满浆，瓷砖就位后用胶锤轻轻敲击砖面，使其与相邻砖平。

4、阳角拼缝用倒角机将砖边沿切磨成45°斜角，保证接缝平直、密实。

清水混凝土基础1、基础浇筑砼配合比控制严密，无漏振、蜂窝、麻面现象产生，拆模后的混凝土外型尺寸准确、倒角美观。

2、混凝土表面平整、光洁、无气孔、无色差。

3、轴线偏差≤5mm；标高偏差≤3mm；截面尺寸偏差：≤3mm；表面平整度偏差≤2mm；预留洞口中心偏差：5mm。

1、施工时严格按照配合比上料，控制水灰比，搅拌均匀。

2、基础模板隔离剂涂刷均匀，无漏刷。

3、定制基础钢模板，保护帽制作倒角，模板安装牢固。

4、基础振捣密实，浇筑完毕后专人负责基础表面收光工作，收光时原浆压光。

5、模板在24小时后拆除，拆除后基础使用塑料薄膜覆盖，同时派专人每日进行养护。

保护帽1．混凝土表面光滑，无气泡等缺陷。

2．棱角分明，线条流畅。

1．保护帽采用定制玻璃钢模板，圆形倒角工艺，高度一致。

2．及时用薄膜养护，避免表面龟裂及色差。

3、做好成品保护，防止损坏。

厂区地面1．基层分层夯实，按设计要求找坡。

2．碎石厚度均匀，粒径、颜色一致。

1、在场地内设立基准标高控制点，建立临时高程控制网。

2、灰土的拌合均匀、颜色一致。

3、控制铺填厚度，铺填时挂线找坡，用耙子耧平。

变电站工程标准施工工序研究摘要：变电站工程实际施工中，往往工期比较紧张，结合现场实际情况，合理安排施工工序，提前做好施工准备，是保证里程碑计划时间节点完成的必要条件，结合聊城地区变电站工程的设计特点和施工单位情况，特制定本标准工序实施办法，指导现场施工。

关键词：变电站；标准施工；分析引言在变电站的建设过程中，土建结构是非常重要的环节，也是确保变动性、稳定性与安全性的重要内容，所以，我们需对变电站土建施工环节加以重视，以确保后期变电站可顺利建设、正常运作。

1工程施工基本工序安排开工后首先进行站内主要道路基层施工及场区给排水施工，屋外配电装置构支架基础施工，后进行主控通信楼基础施工，同时开展全所接地施工。

主控通信楼施工过程中有地下电缆半层的应首先进行地下电缆半层施工。

有主变基础或者设备基础的应先完成主变及设备基础施工再进行上部结构施工。

主控楼脚手架安装时可在散水位置做临时垫层，方便脚手架施工及后续散水施工。

基础施工完成后进行电缆沟的施工，进行电缆支架安装，然后进行二次电缆敷设。

待主控楼和继电器室主体及抹灰完工后，即进行二次设备的安装工作和保护通信设备单元件调试。

一次设备调整和二次接线工作完成后，进行全站系统联动调试工作。

一次、二次设备全部安装调试完毕，即进行系统联动调试以及变压器和架构的刷漆补漆工作，然后进行三级验收和消缺及资料移交工作。

2定位放线1 ）新建工程勘测设计人员要进行设计交桩，业主及监理人员应到场，设计交桩完成后，施工单位安排专业测量人员用全站仪采用闭合线路法将坐标及标高控制桩引入施工现场，建立施工现场的一级工程坐标和高程控制网，并进行永久保护。

2）场地平整后，项目部依据一级测量网在所区内各施工区域建立二级测量定位网并加以保护，填写工程控制网测量记录上报监理项目部。

施工单位应根据施工现场实际情况设置控制桩，所有控制桩均采取保护措施防止被破坏，并定期复测以保证其准确性、精确性。

3土方开挖工程1）土方工程是变电站内土建施工的主要分部工程之一，结合工程特点及工期要求,确定采用机械开挖或人工开挖，开挖遵循先深基础后浅基础，先重要部位后次要部位，兼顾机械进出路线的原则。
