任务二LED点阵显示屏显示汉字解读

点阵LED显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法。

2009年06月03日下午04:27一.实验要求编程实现中英文字符的显示。

二.实验目的1.了解LED点阵显示的基本原理和实现方法。

2.掌握三.实验电路及连线点阵显示模块WTD3088的（红色）列输入线接至内部LED的阴极端，行输入线接至内部LED的阳极端（若阳极端输入为高电平，阴极端输入低电平，则该LED点亮）。

发光点的分布如图22-0所示。

Fig 22-0 WTD3088 LED分布如图22-1示，本实验模块使用74LS374来控制列输入线的电平值。

将74LS374的某输出置0，则对应的LED阴极端被置低。

如图22-2示，本实验模块使用74LS273来控制行输入线，并通过9013提供电流驱动。

将74LS273的某输出置1，则对应的LED阳极端被置高。

每次系统重新开启或总清后，74LS273输出为全0，LED显示被关闭。

通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

Fig 22-1 LED模块及列扫描电路Fig 22-2 行扫描电路Fig 22-3地址译码电路本实验模块使用4块WTD3088组成16×16点阵，以满足汉字显示的要求。

为了方便的控制四个单元，使用了一片74LS139译码，产生四个地址片选信号：CLKR1= CSLED，CLKR2= CSLED+1，用于行控制的两片74LS273；CLKC1= CSLED+2，CLKC2= CSLED+3，用于列控制的两片74LS374。

实验接线:按示例程序，模块的CSLED接51/96地址的8000H。

四.实验说明使用高亮度LED发光管构成点阵，通过编程控制可以显示中英文字符、图形及视频动态图形。

LED显示以其组构方式灵活、亮度高、技术成熟、成本低廉等特点在证券、运动场馆及各种室内/外显示场合得到广泛的应用。

所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库（如ASC16、HZ16）中提取。

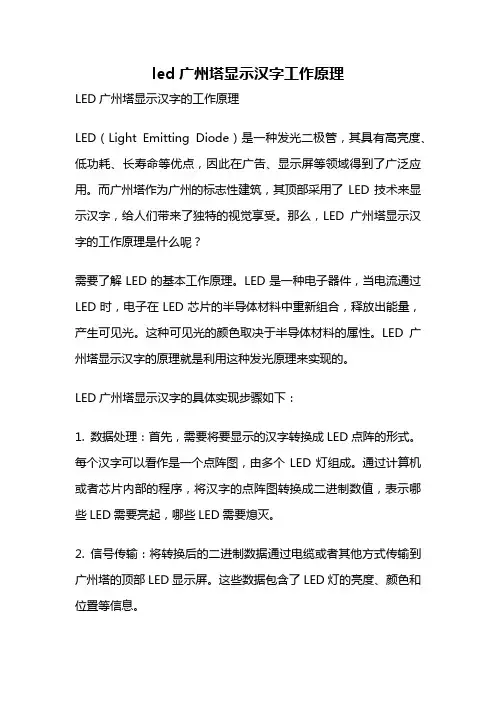

led广州塔显示汉字工作原理LED广州塔显示汉字的工作原理LED（Light Emitting Diode）是一种发光二极管，其具有高亮度、低功耗、长寿命等优点，因此在广告、显示屏等领域得到了广泛应用。

而广州塔作为广州的标志性建筑，其顶部采用了LED技术来显示汉字，给人们带来了独特的视觉享受。

那么，LED广州塔显示汉字的工作原理是什么呢？需要了解LED的基本工作原理。

LED是一种电子器件，当电流通过LED时，电子在LED芯片的半导体材料中重新组合，释放出能量，产生可见光。

这种可见光的颜色取决于半导体材料的属性。

LED广州塔显示汉字的原理就是利用这种发光原理来实现的。

LED广州塔显示汉字的具体实现步骤如下：1. 数据处理：首先，需要将要显示的汉字转换成LED点阵的形式。

每个汉字可以看作是一个点阵图，由多个LED灯组成。

通过计算机或者芯片内部的程序，将汉字的点阵图转换成二进制数值，表示哪些LED需要亮起，哪些LED需要熄灭。

2. 信号传输：将转换后的二进制数据通过电缆或者其他方式传输到广州塔的顶部LED显示屏。

这些数据包含了LED灯的亮度、颜色和位置等信息。

3. 控制电路：在广州塔的顶部，有一个专门的LED控制电路。

这个电路通过接收传输过来的二进制数据，来控制每个LED灯的亮灭状态。

电路中包含了驱动芯片和电源模块等组件，能够根据接收到的信号来控制每个LED的亮度和颜色。

4. 点亮LED灯：当LED控制电路接收到数据后，根据数据中的信息来控制相应的LED灯点亮。

LED灯根据二进制数据中的1和0来判断是否亮起，1表示点亮，0表示熄灭。

通过不同的组合，可以显示出不同的汉字、字母或图形。

5. 刷新频率：为了保证显示效果的稳定和流畅，LED广州塔的控制电路会以一定的频率对LED灯进行刷新。

刷新频率越高，显示效果越流畅，但同时也会增加功耗。

通过以上步骤，LED广州塔就能够实现汉字的显示。

LED作为一种高效、高亮度的光源，能够在广州塔的顶部展示出清晰、鲜艳的汉字，给人们带来了视觉上的享受。

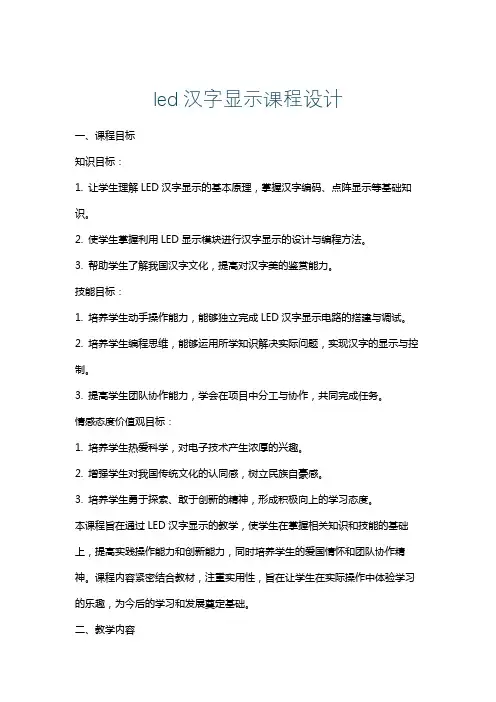

led汉字显示课程设计一、课程目标知识目标：1. 让学生理解LED汉字显示的基本原理，掌握汉字编码、点阵显示等基础知识。

2. 使学生掌握利用LED显示模块进行汉字显示的设计与编程方法。

3. 帮助学生了解我国汉字文化，提高对汉字美的鉴赏能力。

技能目标：1. 培养学生动手操作能力，能够独立完成LED汉字显示电路的搭建与调试。

2. 培养学生编程思维，能够运用所学知识解决实际问题，实现汉字的显示与控制。

3. 提高学生团队协作能力，学会在项目中分工与协作，共同完成任务。

情感态度价值观目标：1. 培养学生热爱科学，对电子技术产生浓厚的兴趣。

2. 增强学生对我国传统文化的认同感，树立民族自豪感。

3. 培养学生勇于探索、敢于创新的精神，形成积极向上的学习态度。

本课程旨在通过LED汉字显示的教学，使学生在掌握相关知识和技能的基础上，提高实践操作能力和创新能力，同时培养学生的爱国情怀和团队协作精神。

课程内容紧密结合教材，注重实用性，旨在让学生在实际操作中体验学习的乐趣，为今后的学习和发展奠定基础。

二、教学内容1. 汉字显示原理：讲解汉字编码、点阵显示原理，使学生理解汉字如何在LED 屏幕上显示。

- 教材章节：第三章“显示技术”第2节“LED显示技术”2. LED显示模块：介绍LED显示模块的结构、原理及使用方法，指导学生进行模块的连接与调试。

- 教材章节：第三章“显示技术”第3节“LED显示模块”3. 汉字点阵设计：教授如何利用软件设计汉字点阵，并将其转换为可识别的编码。

- 教材章节：第四章“汉字显示设计”第1节“汉字点阵设计”4. 编程与控制：讲解如何使用编程语言对LED汉字显示进行控制，实现动态、静态汉字显示效果。

- 教材章节：第四章“汉字显示设计”第2节“编程与控制”5. 实践操作：组织学生进行分组实践，完成LED汉字显示电路的搭建、编程与调试。

- 教材章节：第四章“汉字显示设计”第3节“实践操作”6. 项目评价与总结：对学生的实践成果进行评价，总结教学过程中的优点与不足，提出改进措施。

点阵式汉字LED显示屏的原理与制作汉字显示屏广泛应用与汽车报站器，广告屏等。

本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块，而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。

同时为了降低制作难度，仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。

1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

们以显示汉字“大”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。

如果用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

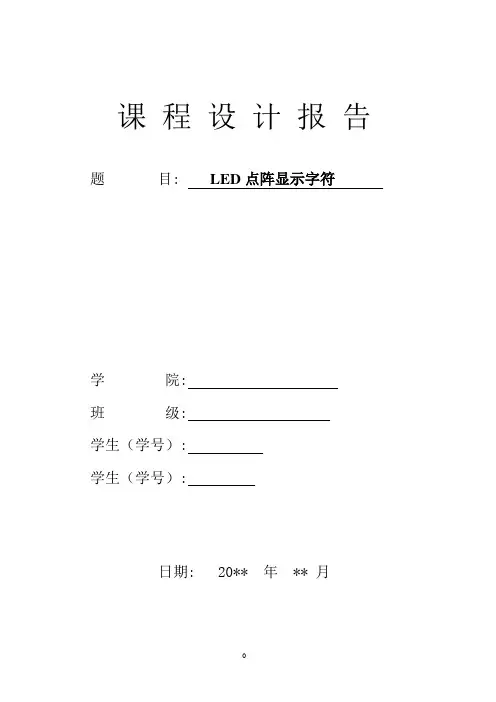

课程设计报告题目:LED点阵显示字符学院:班级:学生（学号）:学生（学号）:日期: 20** 年 ** 月摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

本文章给出了一种基于MCS-51单片机的8×8 点阵LED显示屏的设计方案。

包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。

通过在负载范围内, 我们知道在实际应用中我们只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。

该设计电路全部用集成芯片实现，分为振荡频率产生电路、X位二进制计数电路、138译码电路、控制电路、153选择输出电路和点阵显示电路几大部分。

控制电路由二进制计数电路的输出组合而成，用计数器的高位控制四个汉字显示及缓冲熄灭的顺序，153选择电路的输入端由所显示字的编码的卡诺图化简得到，改变输入端的数字，就可以改变显示的汉字。

由于选择电路由十六片153组成，所以可以自由显示任何对称的或非对称的汉字。

本电路中，我们选择有对称性的四个汉字，因此可以减少153的使用。

在本文中，主要围绕以下进行研究：设计发光二极管点阵显示汉字控制电路关键词：LED点阵存储器EPROM编程仿真编译目录摘要第一章、课程设计目的 (3)第二章、设计任务与要求 (3)第三章、方案设计与论证 (3)第四章、单元电路设计与参数计算 (6)第五章、电路的安装与调试 (14)第六章、遇到问题的解决方法 (15)第七章、结论与心得 (16)第八章、参考文献 (17)题目LED点阵显示字符一、课程设计目的本次课程设计主要是通过设计使得发光二极管点阵即LED使其显示汉字控制电路的过程，并且在实验中了解并掌握相关电子元器件的应用和作用，并大胆创新，认真思索在本次实验过程中提高自己的各方面综合能力。

二、设计任务与要求本次课程设计主要是通过设计使得发光二极管点阵即LED使其显示汉字控制电路的过程中主要实现的任务和要求：1. 用一块8 ╳8的发光二极管点阵显示汉字字符；2. 5~6个适当笔画汉字，内容自选，各组有别;3. 人眼不易觉察闪烁;4. 实现两种显示方式--- /间隔跳跃方式//下（上）进上（下）出方式/自动循环5.有一个显示暂停按键三、方案设计与论证本次课程设计主要是通过设计使得发光二极管点阵即LED使其显示汉字控制电路的过程，因此我们主要通过三部分实现我们的电路的过程：脉冲显示电路，循环控制电路，显示电路。

点阵汉字显示原理及其在点阵LCD&LED 中的应用来源: ChinaUnix博客日期：2007.05.27 21:10(共有0条评论) 我要评论点阵汉字显示原理及其在点阵LCD&LED 中的应用谢谢大家，注意本本章是GPL本文由豪智软件工具自由职业者秦文豪提供 字样问题引入大千世界中，有很多物质都可以看作是由很小很小的点（例如：分子、原子）组成的，当然，您所看到的字符也不例外。

假设我们把一个字符分成若干个可视的点组成，换句话来说，就是一个个点组成了我们看到的字符。

假设您的电脑显示器是液晶的，您不妨仔细的看看，每一个字符或图形都是由一个个的点组成的，只是这些点很小，小得让您不容易发现而已（仔细看看还是不难发现呀！）；由此，我们引入点阵字符的概念，从微观的电子信号0 或1 ，到宏观可视的字符，足以让我们感叹这世界真是丰富多彩，奥妙无穷啊！字模数据首先，从我们常用的计算机系统谈起，再扩展到我们要开发设计的点阵LCD&LED 显示系统中去，其实单片机系统的显示原理和计算机是一样的。

在计算机中，所有的数据（包括指令等）都是以0 和1 来表示的，这意味着，如果我们想要在显示器上显示字符，那么这些字符的信息将也会是以0 、1 来保存显示的。

那么计算机是如何来存贮显示字符的呢？下面我们举例来说明点阵字符的数据存贮及显示原理（这里我们主要讨论的是点阵字符，故有关计算机矢量字符的显示及其原理这里就不作说明，而且单片机的寻址和计算能力远不及PC ，故显示矢量的字符还是有一定的困难）。

假设我们把计算机液晶显示器上显示16x16 点阵的“豪”字放大10 倍，如下图所示：放大10 倍的“豪” 位信息字模数据放大之后，每一个小方格代表一个点，黑色的为 1 ，白色为0 ；每一个点看作为一位（bit ）。

据此可以描绘出“豪”字的位（bit ）信息。

采用行扫描的方式，每八位（bit ）为一个字节，这里采用十六进制表示，这样就得到了字模数据。

8×8LED点阵显示汉字————————————————————————————————作者：————————————————————————————————日期：第1章 8×8LED点阵显示汉字的研究背景及目的要求1.1 8×8LED点阵显示汉字的研究背景点阵LED 显示器是把一些LED 组合在同一个包装中，常见的规格有5×7，8×8，16×16 等几种。

通常,若要显示阿拉伯数字、英文字母、特殊符号等，则可采用5×7 的点阵即可够用，若要显示中文字，则需要 4 片8×8 的点阵组成16×16 的点阵显示器才能显示一个中文字。

LED 电子显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的显示系统，是目前国际上极为先进的显示媒体。

由于它具有发光效率高、使用寿命长、组态灵活、色彩丰富、工作性能稳定以及对室内室外环境适应能力强等优点而日渐成为显示媒体中的佼佼者. 在我国改革开放之后,特别是进入90 年代国民经济高速增长，对公众场合发布信息的需求日益强烈，LED 显示屏的出现正好适应了这一市场形势，因而在LED 显示屏的设计制造技术与应用水平上都得到了迅速的提高，生产也得到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

LED 显示屏经历了从单色、双色图文显示屏，到图像显示屏的发展过程。

随着信息产业的高速发展,LED 显示屏作为信息传播的一种重要手段成为现代信息化社会的一个闪亮标志。

近年LED 显示屏已广泛应用于室内、外需要进行服务内容和服务宗旨宣传的公众场所如银行、营业部、车站、机场、港口、体育场馆等信息的发布,政府机关政策、政令，各类市场行情信息的发部和宣传等。

汉字显示方式是先根据所需要的汉字提取汉字点阵,将点阵文件存入ROM,形成新的汉字编码。

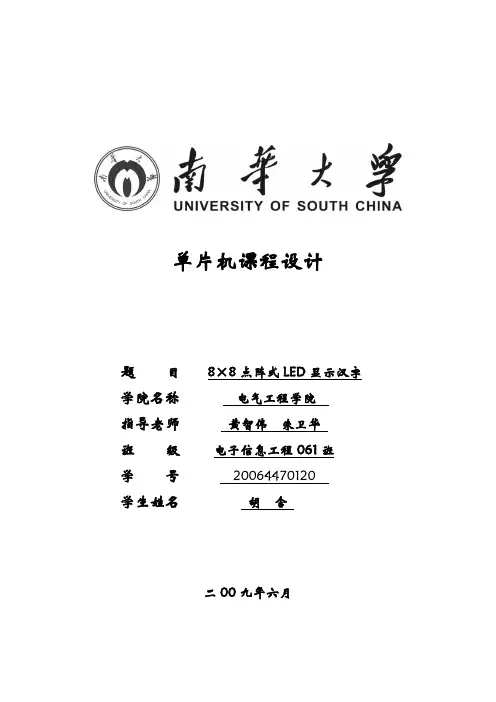

单片机课程设计题目8×8点阵式LED显示汉字学院名称电气工程学院指导老师黄智伟朱卫华班级电子信息工程061班学号20064470120学生姓名胡含二00九年六月点阵式LED显示汉字一、实验目的利用8X8点阵循环移动显示“胡”字二、芯片介绍AT89S51是美国ATMEL公司生产的低功耗、高性能CMOS 8位单片机，片内含4k bytes的可系统编程的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准8051指令系统及引脚。

主要性能参数：※与MCS-51产品指令系统完全兼容※4k字节在系统编程（ISP）Flash闪速存储器※1000次擦写周期※4.0—5.5V的工作电压范围※全静态工作模式：0Hz~33MHz※三级程序加密锁※128×8字节内部RAM※ 32个可编程I/O口线※ 2个16位定时/计数器※ 6个中断源※全双工串行UART通道※低功耗空闲和掉电模式※中断可以从空闲模式唤醒系统※看门狗（WDT）及双数据指针※掉电标识及快速编程特性※灵活的在系统编程（ISP—字节或页写模式）AT89S51功能特性概述：AT89S51提供以下标准功能：4k字节Flash闪速存储器，128×8字节内部RAM，32个可编程I/O口线，看门狗（WDT），两个数据指针，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。

同时，AT89S51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。

掉电模式保存RAM中的内容，但振荡器停止工作并禁止其他所有硬件工作直到下一个硬件复位。

AT89S51的方框图及封装如下：引脚功能说明：※Vcc：电源电压.※GND：地※P0口：PO日是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。

社科文化385视界观OBSERVATION SCOPE VIEW摘 要：LED 点阵电子显示屏有色彩鲜艳、亮度高、工作稳定、功耗低、安装方便等优点，广泛应用于各种公共场合，如广告屏、宣传栏、银行叫号器等。

本文主要讨论使用8×8LED 点阵模块组成的16×16发光点阵，由实现单个汉字的显示原理过渡到多个汉字的动态循环显示。

通过掌握单片机控制16×16LED 点阵屏的汉字显示方法，能够设计并制作基于16×16LED 点阵屏的汉字显示系统。

关键词：单片机；LED 点阵；汉字显示；驱动电路LED 点阵显示器一般由基本点阵单元组成，它的屏体部分由微处理器（主要是单片机）和驱动电路控制运行，能够显示图像或文字。

本文通过单片机来控制16×16点阵汉字系统的运行，采用逐行扫描的方式实现汉字的显示，主要分为两大部分：控制部分和LED 点阵显示屏。

控制部分的芯片是AT89S51单片机，利用C 语言编程并下载程序，从而实现对单片机各个引脚的控制；LED 点阵显示屏包括驱动电路和4个8×8点阵模块，74LS138译码器输出控制显示屏的行扫描，单片机端口直接驱动列，通过对行列驱动电路的动态控制来实现汉字的显示。

用点阵LED 实现汉字显示，将从以下几个方面进行讨论。

一、LED 点阵基础知识单色LED 点阵，是将很多单个LED 按照矩阵的形式排列，通过控制每一个LED 发光或熄灭，来显示各种复杂字符或图形。

图像由很多“像素”组成，通过LED 点阵来显示，就构成了整个图像。

为节约成本，点阵显示往往采用动态扫描的方式显示。

单色8×8点阵实物图和结构图如下图a,b 所示，从图中可以看出，8×8点阵共由64个发光二极管组成，每个发光二极管放在行线和列线的交叉点上，当对应的某一行（H 端）置1，某一列（L 端）置0，则行列交叉位置的发光二极管被点亮。

a）实物图b）结构图二、LED 点阵显示原理简单的汉字显示屏的制作，由单片机控制汉字的显示内容，为了降低成本，16×16点阵使用了四块8×8模块，下面介绍16×16点阵显示原理。

led点阵的显示方法宝子！今天咱来唠唠LED点阵的显示方法呀。

LED点阵呢，就像是好多小灯组成的一个大矩阵。

那它怎么显示东西呢？这得从它的基本原理说起。

每个小LED灯就像一个小士兵，通过控制它们亮或者不亮，就能组合出各种图案或者文字啦。

一种常见的显示方法就是静态显示。

这就好比是让小士兵们站好不动，直接给每个LED灯一个固定的信号，让它一直亮或者一直不亮。

比如说要显示一个简单的正方形图案，那就把正方形四个角对应的LED灯一直设置成亮的状态就好啦。

这种方法简单直接，显示的内容很稳定，不过呢，它比较费引脚哦，如果点阵很大，那需要的引脚就太多啦，就像要指挥太多小士兵，指挥线都不够用啦。

还有动态显示这个超酷的方法呢。

动态显示就像是让小士兵们轮流上岗。

它是利用人眼的视觉暂留效应。

把整个点阵分成好多行或者好多列，然后快速地一行一行或者一列一列地扫描。

比如说先让第一行的LED灯按照要显示的内容亮起来，然后很快地切换到第二行，人眼看起来就好像整个点阵都同时显示出正确的内容啦。

这就好比是小士兵们分组轮流表演，但是因为速度快，看起来就像大家一起在表演一样。

这种方法就很节省引脚，就像用很少的指挥线就能让很多小士兵听话啦。

在实际操作中，要控制LED点阵显示，还得用到一些小工具呢。

像控制器呀，通过编写程序来告诉控制器怎么给LED点阵发送信号。

这程序就像是给小士兵们的作战指令。

对于初学者来说，可能会觉得有点头疼，但是一旦掌握了，就像学会了魔法一样，可以让LED点阵显示出各种超有趣的东西。

总的来说，LED点阵的显示方法虽然有点小复杂，但只要理解了原理，就像打开了一个充满创意的小世界。

可以用它来做一些超酷的小玩意，比如自己做个小招牌，上面显示自己喜欢的图案或者文字，是不是感觉很有成就感呢？嘻嘻。

LED点阵屏上文字显示实验李宇 pb09013011实验要求：在试验板的8×8的LED点阵屏上分别显示“PLD电子技术”。

编程思想：1.首先定义控制LED点阵屏的端口组a,b,及时钟和复位端口Port ( a : inout STD_LOGIC_VECTOR (7 downto 0);b : inout STD_LOGIC_VECTOR (7 downto 0);clk : in STD_LOGIC;reset : in STD_LOGIC);2.字的跳变显示是通过改变整型变量m的值来选择扫描的程序段3.对LED点阵屏的工作方式清楚，XUP板子上采用的是共阴极8x8点阵LED。
