第六章科技论文的插图和表格

论文中插图的作用
有人将科技论文中的插图、表格形象化地描述为一对孪生姐妹,他们都是辅助文字叙述并与文字叙述共同来表达论文内容的一种重要手段。

我们非常赞同这一观点，同时还认为，在不少场合，他们还将起到一般文字叙述无法实现的独特作用。

如论文的插图，被誉为形象语言,不仅可以把某些以文字叙述难以说清的实质性内容表达得简沽、清晰、直观、得体,而且还能活跃与美化版面，有利于提髙论文的可读性和阅读效果,从而增强对读者的吸引力。

又如论文的表格,通常是大量试验数据或统计结果和事物分类的一种有效表达形式,能够实现系统、简洁、集中和逻辑性,对比性较强地表述着科学主题内容。

所以使用合适的表格会使文章论述淸晰,论点突出，简洁明了，篇幅紧凑。

显然，若表格设计、编排得当，也能起到调节款式、美化版面作用，从而使文章增色。

综上所述,学报论文中的插图和表格是论文的极其重要组成部分。

图、表本身的内容，在某种意义上说,是该篇论文的内容精华所在，是作者辛勤劳动，创造性工作集中又具体的体现。

加上插图和表格应有其自明性原则，即作为一幅完整插图，或一个完整的表格,必须具有必要的信息，使读者只读插图或表格而无需同时再看其它文字就能获得插图或表格表述的全部内容。

重视学报论文插图和表格的合理设计安排，及其与文字表达的密切配合工作，确是项不可忽视而具有特殊意义的工作。

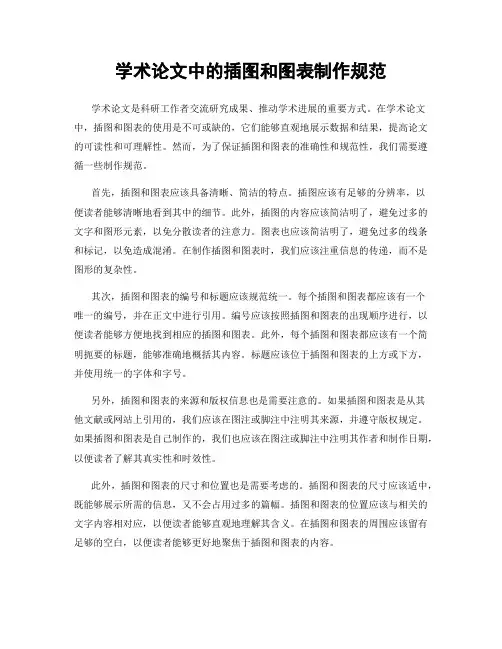

学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。

在学术论文中，插图和图表的使用是不可或缺的，它们能够直观地展示数据和结果，提高论文的可读性和可理解性。

然而，为了保证插图和图表的准确性和规范性，我们需要遵循一些制作规范。

首先，插图和图表应该具备清晰、简洁的特点。

插图应该有足够的分辨率，以便读者能够清晰地看到其中的细节。

此外，插图的内容应该简洁明了，避免过多的文字和图形元素，以免分散读者的注意力。

图表也应该简洁明了，避免过多的线条和标记，以免造成混淆。

在制作插图和图表时，我们应该注重信息的传递，而不是图形的复杂性。

其次，插图和图表的编号和标题应该规范统一。

每个插图和图表都应该有一个唯一的编号，并在正文中进行引用。

编号应该按照插图和图表的出现顺序进行，以便读者能够方便地找到相应的插图和图表。

此外，每个插图和图表都应该有一个简明扼要的标题，能够准确地概括其内容。

标题应该位于插图和图表的上方或下方，并使用统一的字体和字号。

另外，插图和图表的来源和版权信息也是需要注意的。

如果插图和图表是从其他文献或网站上引用的，我们应该在图注或脚注中注明其来源，并遵守版权规定。

如果插图和图表是自己制作的，我们也应该在图注或脚注中注明其作者和制作日期，以便读者了解其真实性和时效性。

此外，插图和图表的尺寸和位置也是需要考虑的。

插图和图表的尺寸应该适中，既能够展示所需的信息，又不会占用过多的篇幅。

插图和图表的位置应该与相关的文字内容相对应，以便读者能够直观地理解其含义。

在插图和图表的周围应该留有足够的空白，以便读者能够更好地聚焦于插图和图表的内容。

最后，插图和图表的解读和说明也是需要注意的。

在插图和图表的正文中，我们应该对其进行解读和说明，以便读者能够更好地理解其含义和意义。

解读和说明应该简明扼要，避免冗长的文字和复杂的术语，以免给读者造成困扰。

在解读和说明中，我们可以使用适当的箭头、标注和颜色等辅助手段，以增加插图和图表的可读性和可理解性。

科技论文的图和表科技论文中的插图、表格插图和表格要精选，要有科学性、自明性，应标准化。

1插图所有的插图均需标注图序和图题。

对于函数曲线图，请注意检查横纵坐标的变量符号、单位、刻度值是否完整（对于无量纲或无单位的，请注明“无单位”）。

特别注意说明坐标轴物理意义的标目，要求由物理量的名称或符号和相应的单位组成。

物理量的符号用斜体字母标注，尽量避免使用中、外文的文字段 (或缩写字母) 来代替符号。

单位符号应该使用正体字母标注。

量与单位之间用斜线“／’’隔开，如I／A，P／Pa，V／ms-1,等。

标目应该与被标注的坐标轴平行，居中放置在坐标轴与标值的外侧。

如图1所示。

图 1插图说明图示例：图22 表格所有的表均需标注表序和表题，表中的各栏均应标明“量和测试项目、标准规定的符号及单位”。

尽量用三线表，其构成如图2所示。

μg/L 20406080100∆F 220240260280图2 三线表说明示例：表1 应用举例 分子 名称 P 键数（m ） n m +n 分子 构型 单 双 三 CO 2 8 2 0 2 直线型 HCN 8 1 1 0 2 直线型 O 3 10 2 1 3 V 型 10 2 1 3 V 型 NO 2 9 2 0.5 3 V 型 +2NO 8 2 0 2 直线型 -3I 10 2 3 5 直线型 2NClO 14 2 1 0 3 三角形 -24SO 16 4 0 6 四面体 22F IO 13 2 2 1 5 四面体 4SOF 12 4 1 0 5 三角双锥 4XeOF 14 4 1 1 6 四方角锥 7IF 14 7 0 7 五角双锥表2《淮南子. 天文训》生律结果律名相生今日七声律长律数* 律数**次序音名宫调(弦长)黄钟 1 C 宫9.00 81 1大吕8 #C 8.42 76 2048/2187太簇 3 D 商8.00 72 8/9夹钟10 #D 7.49 68 16384/19683姑洗 5 E 角7.11 64 64/81仲吕12 F 6.66 60 131072/177147蕤宾7 F 变徵 6.32 57 512/729林钟 2 G 徵 6.00 54 2/3夷则9 #G 5.62 50 4076/6561南吕 4 A 羽 5.33 48 16/27无射11 #A 4.99 45 32768/59049应钟 6 B 变宫 4.74 42 128/243清黄(13)C 1殿(宫) (4.44)_ —(1/2)注: *《淮南子. 天文训》给出的律数; **黄钟宫音的律数为1，按三分损益法得其它各律的律数（比例数）。

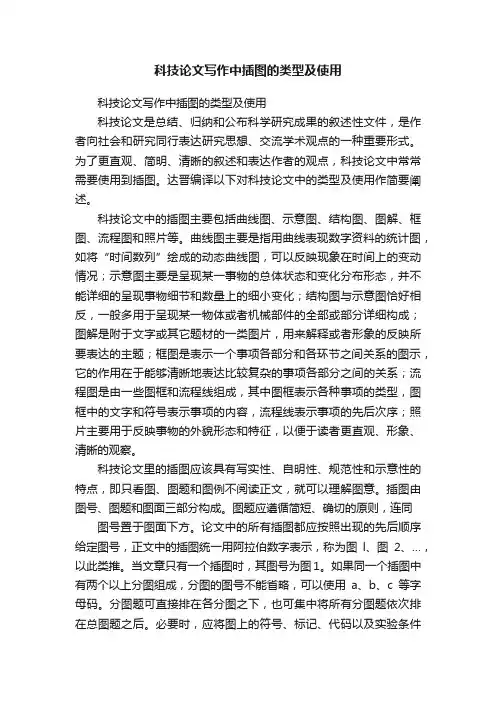

科技论文写作中插图的类型及使用科技论文写作中插图的类型及使用科技论文是总结、归纳和公布科学研究成果的叙述性文件，是作者向社会和研究同行表达研究思想、交流学术观点的一种重要形式。

为了更直观、简明、清晰的叙述和表达作者的观点，科技论文中常常需要使用到插图。

达晋编译以下对科技论文中的类型及使用作简要阐述。

科技论文中的插图主要包括曲线图、示意图、结构图、图解、框图、流程图和照片等。

曲线图主要是指用曲线表现数字资料的统计图，如将“时间数列”绘成的动态曲线图，可以反映现象在时间上的变动情况；示意图主要是呈现某一事物的总体状态和变化分布形态，并不能详细的呈现事物细节和数量上的细小变化；结构图与示意图恰好相反，一般多用于呈现某一物体或者机械部件的全部或部分详细构成；图解是附于文字或其它题材的一类图片，用来解释或者形象的反映所要表达的主题；框图是表示一个事项各部分和各环节之间关系的图示，它的作用在于能够清晰地表达比较复杂的事项各部分之间的关系；流程图是由一些图框和流程线组成，其中图框表示各种事项的类型，图框中的文字和符号表示事项的内容，流程线表示事项的先后次序；照片主要用于反映事物的外貌形态和特征，以便于读者更直观、形象、清晰的观察。

科技论文里的插图应该具有写实性、自明性、规范性和示意性的特点，即只看图、图题和图例不阅读正文，就可以理解图意。

插图由图号、图题和图面三部分构成。

图题应遵循简短、确切的原则，连同图号置于图面下方。

论文中的所有插图都应按照出现的先后顺序给定图号，正文中的插图统一用阿拉伯数字表示，称为图l、图2、…，以此类推。

当文章只有一个插图时，其图号为图1。

如果同一个插图中有两个以上分图组成，分图的图号不能省略，可以使用a、b、c等字母码。

分图题可直接排在各分图之下，也可集中将所有分图题依次排在总图题之后。

必要时，应将图上的符号、标记、代码以及实验条件等作为插图的说明，用最简练的文字，横排于图题下方。

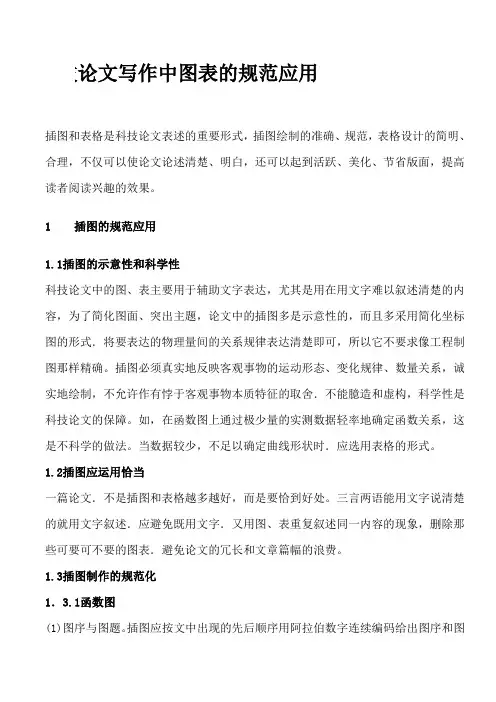

科技论文写作中图表的规范应用插图和表格是科技论文表述的重要形式，插图绘制的准确、规范，表格设计的简明、合理，不仅可以使论文论述清楚、明白，还可以起到活跃、美化、节省版面，提高读者阅读兴趣的效果。

1 插图的规范应用1.1插图的示意性和科学性科技论文中的图、表主要用于辅助文字表达，尤其是用在用文字难以叙述清楚的内容，为了简化图面、突出主题，论文中的插图多是示意性的，而且多采用简化坐标图的形式．将要表达的物理量间的关系规律表达清楚即可，所以它不要求像工程制图那样精确。

插图必须真实地反映客观事物的运动形态、变化规律、数量关系，诚实地绘制，不允许作有悖于客观事物本质特征的取舍．不能臆造和虚构，科学性是科技论文的保障。

如，在函数图上通过极少量的实测数据轻率地确定函数关系，这是不科学的做法。

当数据较少，不足以确定曲线形状时．应选用表格的形式。

1.2插图应运用恰当一篇论文．不是插图和表格越多越好，而是要恰到好处。

三言两语能用文字说清楚的就用文字叙述．应避免既用文字．又用图、表重复叙述同一内容的现象，删除那些可要可不要的图表．避免论文的冗长和文章篇幅的浪费。

1.3插图制作的规范化1．3.1函数图(1)图序与图题。

插图应按文中出现的先后顺序用阿拉伯数字连续编码给出图序和图题，如图1、图2。

图题应是以最准确、最简练的并能反映该图特定内容的词语的逻辑组合，一般是词组（很少用句子），而且绝大多数是以名词或名词性词组为中心语的偏正词组（很少用动宾词组），要求准确得体，简短精练，容易认读，不能使用如“示意图”、“函数关系图”等过于泛指的图题。

图序、图题在图正下方标明。

如果同一个图中有两个以上分图组成，应用(a)、(b)、(c)等字母码作分图的图序。

图中文字说明要简明，需要时可用数码或代号标示，并附以图注说明。

不必要凡是图题都用“图”字结尾。

(2)标目与标值。

标目是说明坐标轴意义的必要项目，分别置于纵、横坐标轴的外侧并居中排列。

科技论文中表格和插图的制作任胜利(国家自然科学基金委员会科学基金杂志社,北京100085)表格和插图是论文的重要组成部分,表格的优点是可以很方便地列举大量精确数据或资料,图形则可以直观、有效地表达复杂数据。

因此,对于表格或插图的选择,应视数据表达的需要而定:如果强调展示给读者精确的数值,就采用表格形式;如果要强调展示数据的分布特征或变化趋势,则采用图示方法。

1　图表制作中的注意事项(1)如同论文的摘要一样,表格和图形应具有“自明性”,即:图表中的各项资料应清楚、完整,以便读者在不读正文情况下也能够理解图表中所表达的内容。

为增加图表的“自明性”,图表的题名中应避免使用不常见的缩写或含义不明的公式符号。

(2)图表中量和单位的表示应采用国际单位制,并且使用代数形式,以免误解。

如:如果表格的栏头为I/10-3A,表内数据为3.5,则I=0.0035A=3.5mA。

如果以I(10-3A)作为栏头,则表中数字3.5就有可能被理解为I=3.5×10-3A或I=3.5×103A。

这二种不同的理解相差106倍。

(3)不要在正文、表格和插图中多次重复同样的数据(少数重要数据可适当重复)。

2　表格的编排应尽量遵循拟投稿期刊的相关规定或习惯来编排表格,力求使表题、表注、栏头、单位、数据(或资料)等要素的表达条理清楚、层次分明。

(1)表注　表注内容包括解释说明获得数据的实验、统计方法、缩写或简写等,如果相关的缩写在多个表格中出现,可在第一个有缩写的表注中注明全部或大部分缩写的含义,其后表注中简单注释为“缩写同表1”。

(2)栏头　栏头包括列头和行头。

栏头的内容通常是相对独立的变量(如温度T,时间t,电流I等),对于理解表中数据至关重要。

表中数字共用的单位应标于表题或栏头中,以免在每个单元格中重复。

(3)数据(或资料)　除非要列举一定数量的精确数据,否则就不要使用表格。

如果数据较少(如只有1行)或数据的变化规律明显,就在正文中直接表述。

科技论文表格和插图设计现代科技论文中表格和插图的运用十分普遍。

将实验或调查等获得的数据（或文字）经过分类、计算、整理、排列后用表格的形式予以表现，能够使所表述内容的逻辑性和准确性更强、更直观。

插图是形象化的文字与表格，能够直观而明确地展示事物的形态、结构、特性及其变化规律。

在科技论文写作中，根据内容的需要，经常会出现表格和插图同时运用的情况，从而使文章达到图文并貌的最佳效果。

在编辑工作中，我们经常发现有些作者对同一组数据既列表格，又绘插图，这种重复性的劳动是没有必要的。

图和表都可以表达数据，如果是表达一组或几组准确的数据，宜用表不用图；如果是表达数据的变化趋势，则宜用图不用表，两者应择其一。

1 表格的设计原则①一个表格只能表达一个主题，不要试图把性质不同的结果揉合在同一表格内。

②若表的内容简单且可用文字叙述代替的，不宜采用表格的表达形式。

③凡已用文字或插图表达过的内容，不必再用表格重复表达。

2 选取合适的表格形式对于表述隶属关系的多层次事项宜采用系统表。

示例1：系统表中央恒温恒湿焓系统如果列出的表格内容比较简短，适合采用无线表。

示例2：无线表酸味剂≤0.2%甜味剂 8%增香剂 2%保润剂 2%防腐剂≤0.2%科技期刊中使用最多的表格形式是三线表，一般的三线表是由上下2条粗线（反线）和表头下的1条细线（正线）组成，其典型形式如下：表序表题（共用单位）表注：××××××。

3 三线表的规范格式3.1 表序与表题除非文章只有1个表格，否则就应有表序。

表序用阿拉伯数字标准，如表1、表2……。

每个表格还应给出表题，表题应能反映表的主题，简明扼要，起到画龙点晴的作用，必要时也应在表格右上方标明表中资料的时间及地点。

3.2 栏头表内左上角为栏头，栏头上的项目一般都是相对于横向栏目而言，也就是主语的总和；有时也可作为竖向栏目的总标目，即作为谓语的总和。

如果不能给出主语或谓语的总标目时，栏头项可以空缺。

科技论文的插图要求插图的设计要求1.要精选插图。

一是能用简单文字叙述讲清的内容，就无需加插图；可用可不用或仅增加感性认识的图，应尽量不用；图中不必要的部分应删除。

二是在初步确定采用插图的基础上，分析比较同类插图，看能否合并甚至删减。

2.要认真构思。

对各种表达方式的插图要认真比较，从中遴选最合适的，采用分图时，分图应联系密切，排列紧凑，大小匀称。

3.图文紧密配合。

要图文相符，技术内容正确。

4.画法符合标准。

插图的画法及其图形符号应符合有关的国家标准。

无标准规定的，应以通常习惯用的画法为准。

5.精心设计插图。

要大小适中，线条均匀，主辅线分明。

图幅大小取决于插图的复杂程度。

简易函数图设计规范1.图题（图名）。

图题应简短精炼、准确得体，避免使用“流程图”“示意图”等泛指性图题。

图序与图题之间空一字距，左右居中排在整幅插图的下边。

图题字数过多时，应转行排。

图题一般用小5黑体字（中文）或24 Arial (英文)。

2.标目。

标目是坐标图的必备项，用于说明坐标轴的物理意义，由量（或函数）符号（无量符号的，用量名称）与相应的单位构成。

标目应与被说明的坐标轴平行，居中排印。

标目一般用小五号或六号宋体字（中文）；或24 Arial (英文)。

避免标目中量名称与量符号并用。

3.标值。

标值应尽量取在0.1~1000之间，当大多数取值小于0.1或大于1000，可通过更换词头该表标目中的单位的方式调整标值，也可以通过科学计数法调整；标值不应标注过密。

标目一般用六号宋体字（中文）；或24 Arial (英文)。

坐标轴上的标值范围视图形的数据而定。

虽然两个坐标轴上标值的间距可以任意选择，但不同的选择会使同一条曲线有不同的形状，同一条直线会有不同的斜率。

图的曲线过平或过陡（尽量避免）不仅使图画欠美观，而且曲线和直线的变化趋势易使人产生错觉。

4.数据点凡是用实验数据绘制的函数图，均应有数据点。

数据不宜太少，否则不能反映真实的变化规律。

科技论文写作中的插图和表格
于晓东
【期刊名称】《工业技术与职业教育》
【年(卷),期】2012(010)004
【摘要】阐述了科技论文写作中插图和表格的分类及作用,并依据相关科技期刊编排标准,简述了插图和表格设计的格式、要求和注意事项等。

【总页数】2页(P59-60)
【作者】于晓东
【作者单位】唐山工业职业技术学院,河北唐山063020
【正文语种】中文
【中图分类】G232.2
