第五章 科技论文中的图表

如何制作科技论文中的Figures统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。

统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。

在科技论文中，应根据资料的类型及表达目的选用合适的统计图。

例如，对不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。

统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。

下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。

图表要告诉读者尽可能多的信息，比如：（1）图表反映的结果，包括扼要的统计描述；（2）如果可以应注明实验的研究对象；（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；（4）实验地点（仅室外实验时需要）；（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；（7）实验的样本大小和统计检验结果；（8）不要在两坐标轴标签之间用“versus”对其简单重述。

一、结构组成1. 标题（Legend）标题一般位于表的下方。

302相关专业城市道桥与防洪2019年7月第7期图16沉降分析路径沿路径的真实距离图17底部沉降曲线基本为线性分布，并且从上到下土压力逐渐增大。

最大土压力为190 （Pa ,最小土压力为40 （Pa 。

图18 土压力分析路径---------------------■.结束：17沿路径的真实距离图19 土压力分布曲线（从上到下）箱体1〜4沉降结果（左侧、右侧参见模型图）见表1。

表1箱体1〜4沉降结果箱体左侧沉降/mm右侧沉降 /mm沉降 /mm箱体117914831箱体220314756箱体315413915箱体4139168296.2.3隧道地基处理因为隧道部分绝对沉降以及相对沉降均较大，对隧道地基采用长度为21 -的三轴搅拌桩进 行加固，并在距离箱体2、3,靠近主峰12 -处打入 直径800 --、间距1.5 -、长20 -的双排隔离桩， 双排隔离桩间距2 中间采用冠梁连接。

7结语本文体及隧道的体及，为城市解决建筑垃、 土的 ，进行参考。

进行分重视堆山的地基处理对 筑的。

参考文献：[1] ，冯晓蜡，张聪辰.软土理论与工程[M].北京:地质出版社，2000：89-110.324，，宋德楠.土基上垃圾堆山的山体稳定问题3J4.工业建筑，1999,29（ 10）： 52-56.[3]黄玉林. 建筑垃圾的现状和综合利用[J].山西建筑，2003，295） 161-162.科技论文屮图、（的使用规范期 为 直 地表， 为 表 的性 性 ，图和表的 文作者在文章写作中对图、表的运用往往存在规范的，造成文章返修。

《城市道桥防洪》杂志的编将日常编作中发现的常见进行 结,并根据要求,希望对作者投稿有帮助。

1•文章中 的 图 表格在正文中 要有文字提到，如“见表1”、“如图2 示”、“表2为……”。

2. 每 图、每一个表都 须有图号 图名、表号 表名，图号 图名放在该图下方，表号 表名放在该表的上方。

3. 图中如有数字尺寸，须在图名后面标明单位，如“（单位:mm ）”。

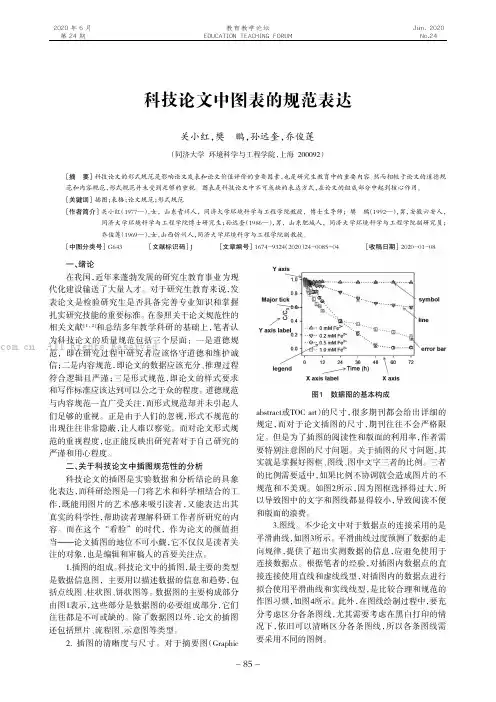

科技论文中图表的规范表达关小红，樊鹏，孙远奎，乔俊莲（同济大学环境科学与工程学院，上海200092）一、绪论在我国，近年来蓬勃发展的研究生教育事业为现代化建设输送了大量人才。

对于研究生教育来说，发表论文是检验研究生是否具备完善专业知识和掌握扎实研究技能的重要标准。

在参照关于论文规范性的相关文献[１，２]和总结多年教学科研的基础上，笔者认为科技论文的质量规范包括三个层面：一是道德规范，即在研究过程中研究者应该恪守道德和维护诚信；二是内容规范，即论文的数据应该充分、推理过程符合逻辑且严谨；三是形式规范，即论文的样式要求和写作标准应该达到可以公之于众的程度。

道德规范与内容规范一直广受关注，而形式规范却并未引起人们足够的重视。

正是由于人们的忽视，形式不规范的出现往往非常隐蔽，让人难以察觉。

而对论文形式规范的重视程度，也正能反映出研究者对于自己研究的严谨和用心程度。

二、关于科技论文中插图规范性的分析科技论文的插图是实验数据和分析结论的具象化表达，而科研绘图是一门将艺术和科学相结合的工作，既能用图片的艺术感来吸引读者，又能表达出其真实的科学性，帮助读者理解科研工作者所研究的内容。

而在这个“看脸”的时代，作为论文的颜值担当———论文插图的地位不可小觑，它不仅仅是读者关注的对象，也是编辑和审稿人的首要关注点。

1.插图的组成。

科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示，这些部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

2.插图的清晰度与尺寸。

对于摘要图（Graphic abstract或TOC art ）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性和版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好图框、图线、图中文字三者的比例。

学术论文写作中的图表样式和排版在学术论文写作中，图表是非常重要的一部分，它们能够帮助读者更好地理解和解释研究结果。

然而，很多学者在撰写论文时对图表的样式和排版并不太关注，导致图表效果不佳，甚至影响了读者对论文的理解。

因此，本文将探讨学术论文写作中的图表样式和排版的一些重要原则和技巧。

首先，图表的样式应该简洁明了。

学术论文的读者通常是专业人士，他们对于研究领域有一定的了解。

因此，图表应该以最简洁的方式呈现研究结果，避免过多的装饰和冗长的说明。

例如，柱状图是一种常见的图表类型，可以用来比较不同组之间的数据。

在绘制柱状图时，应该选择简洁明了的颜色和字体，避免使用过多的阴影和渐变效果，以免分散读者的注意力。

其次，图表的排版应该合理。

在论文中插入图表时，应该考虑图表的大小和位置，以确保读者能够清晰地看到图表的内容。

一般来说，图表应该尽量占据一页或半页的空间，避免过小或过大。

另外，图表应该与相应的文字内容紧密结合，以便读者能够方便地参考和理解。

在文字中引用图表时，应该使用明确的标注，如“见图1”或“如图2所示”，以便读者能够快速定位和理解相关内容。

此外，图表的标题和注释也是非常重要的。

图表的标题应该简明扼要地概括图表的内容，以便读者能够快速了解图表的主要信息。

同时，图表的注释应该清晰明了，解释图表中的各个元素和数据，以便读者能够准确理解图表的含义。

在编写图表的注释时，应该使用简洁的语言，并尽量避免使用专业术语和复杂的表达方式，以免给读者带来困扰。

最后，学术论文中的图表应该具有一定的可重复性。

图表的数据和结果应该能够被其他研究者复制和验证，以保证研究的可信度和科学性。

因此，图表的数据应该准确无误，图表的样式和排版应该符合学术规范和要求。

在撰写论文时，应该对图表的数据和样式进行反复校对和修改，确保其准确性和一致性。

综上所述，学术论文写作中的图表样式和排版是非常重要的。

一个好的图表能够帮助读者更好地理解和解释研究结果，提高论文的可读性和可信度。

科技论文中的插图、表格插图和表格要精选，要有科学性、自明性，应标准化。

1插图所有的插图均需标注图序和图题。

对于函数曲线图，请注意检查横纵坐标的变量符号、单位、刻度值是否完整（对于无量纲或无单位的，请注明“无单位”）。

特别注意说明坐标轴物理意义的标目，要求由物理量的名称或符号和相应的单位组成。

物理量的符号用斜体字母标注，尽量避免使用中、外文的文字段 (或缩写字母) 来代替符号。

单位符号应该使用正体字母标注。

量与单位之间用斜线“／’’隔开，如I／A，P／Pa，V／ms-1,等。

标目应该与被标注的坐标轴平行，居中放置在坐标轴与标值的外侧。

如图1所示。

图1 插图说明图示例：2 表格所有的表均需标注表序和表题，表中的各栏均应标明“量和测试项目、标准规定的符号及单位”。

尽量用三线表，其构成如图2所示。

图2 三线表说明μg/L20406080100∆F220240260280示例：表1 应用举例分子 名称 P 键数（m ） n m +n 分子 构型 单 双 三 CO 2 8 2 02 直线型 HCN 8 1 1 0 2 直线型 O3 10 2 1 3 V 型 10 2 1 3 V 型 NO 29 2 0.5 3 V 型 +2NO 8 2 0 2 直线型 -3I 10 2 3 5 直线型 2NClO14 2 1 0 3 三角形 -24SO 16 4 0 6 四面体 22F IO 13 2 2 1 5 四面体 4SOF 12 4 1 0 5 三角双锥 4XeOF 14 4 1 1 6 四方角锥 7IF1477五角双锥表2《淮南子 . 天文训》生律结果律名 相生 今日 七声 律长 律数* 律数**次序 音名 宫调 (弦长)黄钟 1 C 宫 9.00 81 1大吕 8 #C 8.42 76 2048/2187 太簇 3 D 商 8.00 72 8/9夹钟 10 #D 7.49 68 16384/19683 姑洗 5 E 角 7.11 64 64/81仲吕 12 F 6.66 60 131072/177147 蕤宾 7 F 变徵 6.32 57 512/729 林钟 2 G 徵 6.00 54 2/3夷则 9 #G 5.62 50 4076/6561 南吕 4 A 羽 5.33 48 16/27无射 11 #A 4.99 45 32768/59049 应钟 6 B 变宫 4.74 42 128/243 清黄 (13) C 1殿 (宫) (4.44)_ — (1/2)注: *《淮南子 . 天文训》给出的律数; **黄钟宫音的律数为1，按三分损益法得其它各律的律数（比例数）。

科技论文中表格和插图的制作任胜利(国家自然科学基金委员会科学基金杂志社,北京100085)表格和插图是论文的重要组成部分,表格的优点是可以很方便地列举大量精确数据或资料,图形则可以直观、有效地表达复杂数据。

因此,对于表格或插图的选择,应视数据表达的需要而定:如果强调展示给读者精确的数值,就采用表格形式;如果要强调展示数据的分布特征或变化趋势,则采用图示方法。

1　图表制作中的注意事项(1)如同论文的摘要一样,表格和图形应具有“自明性”,即:图表中的各项资料应清楚、完整,以便读者在不读正文情况下也能够理解图表中所表达的内容。

为增加图表的“自明性”,图表的题名中应避免使用不常见的缩写或含义不明的公式符号。

(2)图表中量和单位的表示应采用国际单位制,并且使用代数形式,以免误解。

如:如果表格的栏头为I/10-3A,表内数据为3.5,则I=0.0035A=3.5mA。

如果以I(10-3A)作为栏头,则表中数字3.5就有可能被理解为I=3.5×10-3A或I=3.5×103A。

这二种不同的理解相差106倍。

(3)不要在正文、表格和插图中多次重复同样的数据(少数重要数据可适当重复)。

2　表格的编排应尽量遵循拟投稿期刊的相关规定或习惯来编排表格,力求使表题、表注、栏头、单位、数据(或资料)等要素的表达条理清楚、层次分明。

(1)表注　表注内容包括解释说明获得数据的实验、统计方法、缩写或简写等,如果相关的缩写在多个表格中出现,可在第一个有缩写的表注中注明全部或大部分缩写的含义,其后表注中简单注释为“缩写同表1”。

(2)栏头　栏头包括列头和行头。

栏头的内容通常是相对独立的变量(如温度T,时间t,电流I等),对于理解表中数据至关重要。

表中数字共用的单位应标于表题或栏头中,以免在每个单元格中重复。

(3)数据(或资料)　除非要列举一定数量的精确数据,否则就不要使用表格。

如果数据较少(如只有1行)或数据的变化规律明显,就在正文中直接表述。
