800直径圆柱模板计算书

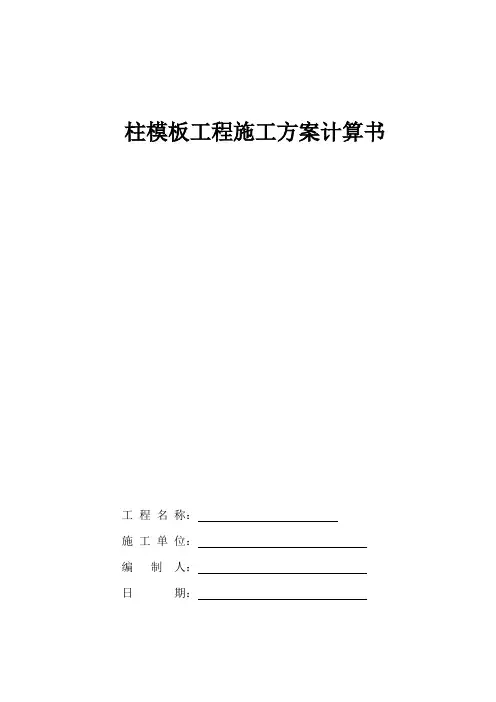

柱模板工程施工方案计算书工程名称：施工单位：编制人：日期：目录一、编制依据 (1)二、工程参数 (1)三、新浇砼对模板侧压力标准值计算 (2)四、柱侧模板面板验算 (3)五、柱侧模板次楞验算 (4)六、柱宽度B方向柱箍的验算 (5)七、柱宽度B方向柱箍的对拉螺栓验算 (7)八、柱高度H方向柱箍的验算 (7)九、柱高度H方向柱箍的对拉螺栓验算 (9)一、编制依据1、工程施工图纸及现场概况2、《建筑施工脚手架安全技术统一标准》GB51210-20163、《混凝土结构工程施工规范》GB50666-20114、《建筑施工模板安全技术规范》JGJ162-20085、《建筑结构可靠性设计统一标准》GB50068-20186、《建筑结构荷载规范》GB50009-20127、《钢结构设计标准》GB50017-20178、《冷弯薄壁型钢结构技术规范》GB50018-20029、《木结构设计规范》GB50005-201710、《混凝土模板用胶合板》GB/T17656-2018二、工程参数800三、新浇砼对模板侧压力标准值计算依据《砼结构工程施工规范GB50666-2011》，浇筑速度大于10m/h，或砼坍落度大于180mm 时，新浇筑砼对模板的侧压力标准值，按下列公式计算:HFcγ==24×6.5=156 kN/m2其中γc-- 混凝土的重力密度，取24kN/m3；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取6.5m；四、柱侧模板面板验算面板采用木胶合板，厚度为12mm，验算跨中最不利抗弯强度和挠度。

计算宽度取1000mm。

面板的截面抵抗矩W= 1000×12×12/6=24000mm3；截面惯性矩I= 1000×12×12×12/12=144000mm4；（一）强度验算1、面板按三跨连续板计算，其计算跨度取支承面板的次楞间距，L=0.08m。

圆柱模板计算书一．基本情况：本圆柱模直经为1.4米，采用面板4mm钢板，法兰及肋骨均采用8X70扁钢。

肋间距为300X300mm。

采用混凝土浇注速度为3m/h，混凝土入模温度为25℃。

二．荷载计算：1.混凝土侧压力：根据GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下：F=0.22RcTβ1β2V½（T=5）=0.22X24000X5X1X1.5X3½=52.59KN/m²F=RcH=24X10=240 KN/m²取二者中较小值为F=52.59 KN/m²2.混凝土侧压力设计值：F=F1X分项系数X拆减系数F=52.59X1.2X0.85=53.64 KN/m²3.倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为：2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²4.混凝土振捣产生的荷载查路桥施工手册8-1表为2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²5.荷载总计：53.64+1.87+1.87=57.38 KN/m²三：板面计算：圆弧模板在混凝土浇注时产生的侧压力有肋骨架承担，在刚度计算时可以与平面钢模等同。

四：侥度计算：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，则荷载Q=0.0584X10=0.584 KN/m²根据1X/1Y=0.9查表得ω大=0.00258q1 /kK=Eh³b/12(1-v²)=206000x6³x 10/12(1-0.3²)=40750000则ω大=0.57mm≤0.883mm故满足要求五：肋骨挠度计算ω大=ql/384EI=0.0014MM≤0.883mm故满足要求六：圆弧形横肋端头拉力强度计算A3钢材料f=140N/mm²F =FA=140X70X8=78400=78.4KN根据路桥施工计算手册213页为21.024KN78.4≥21.024 故满足要求。

柱模板计算书柱模板的计算依据《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范编制。

柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图柱截面宽度B(mm):800.00；柱截面高度H(mm):800.00；柱模板的总计算高度:H = 6.50m；计算简图一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:1；柱截面宽度B方向竖楞数目:5；柱截面高度H方向对拉螺栓数目:1；柱截面高度H方向竖楞数目:5；对拉螺栓直径(mm):M12；2.柱箍信息柱箍材料:圆钢管；直径(mm):48.00；壁厚(mm):3.00；柱箍的间距(mm):500；柱箍合并根数:2；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):40.00；高度(mm):90.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取6.500m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

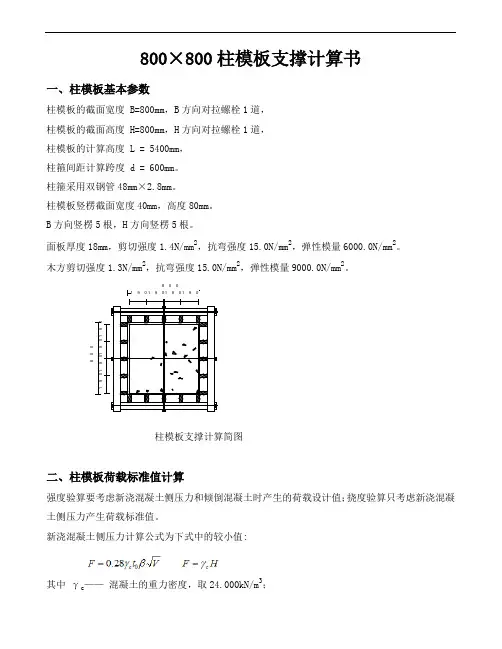

800×800柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=800mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 5400mm ， 柱箍间距计算跨度 d = 600mm 。

柱箍采用双钢管48mm ×2.8mm 。

柱模板竖楞截面宽度40mm ，高度80mm 。

B 方向竖楞5根，H 方向竖楞5根。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

80019019019019800190190190190柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取3.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=29.680kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×29.680=26.712kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下22.26k N /mA面板计算简图 面板的计算宽度取柱箍间距0.60m 。

圆柱盖梁模板计算书计算依据1.参考资料《混凝土工程模板与支架技术》 《建筑工程模板设计实例与安装》《建筑结构施工规范》 GB 50009—2001 《钢结构设计规范》 GB 50017—2003 《混凝土结构设计规范》 GB 50010—2002 《钢结构工程施工质量验收规范》 GB 50205-2001 1.大模板计算采用的大模板宽度为3000mm ，高度为1785mm ，面板厚度为5mm ，水平横肋为[ 8号；间距为300mm ，竖肋（又称背楞或背杠）为2根[ 8号，间距为800mm 。

混凝土侧压力标准值如下面计算所示，倾倒混凝土产生的侧压力标准值为4kg/m 2。

侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

1/20120.22F t V γββ=24F h =（h 为有效压头）取二者中的较小值使用其中：F ——新浇筑混凝土对模板的最大侧压力（KN/m 2）。

γ——混凝土的重力密度（kN/m 3），此处取24kN/m 3。

t 0——新浇混凝土的初凝时间（h ）,可按实测确定。

当缺乏实验资料时，可采用t 0=200/(T+15)计算；假设混凝土入模温度为200C ，即T=200C ，t 0=5.71h 。

V ——混凝土的浇灌速度（m/h ）;取2.4m/h 。

h ——此处h 应是混凝土侧压力计算位置处至新浇混凝土顶面的总高度，取1.7m 。

β1——混凝土塌落度影响的修正系数，当塌落度小于等于3cm 时，取0.85；坍落度=5-9cm 时，取1.0；坍落度=11—15cm 时，取1.15。

β2——外加剂影响的修正系数，不掺时取1.0；掺时取1.2。

圆柱盖梁侧模板计算1/20120.22F t V γββ=20.2224 5.71 1.0 1.256.1/KN m=⨯⨯⨯⨯=22424 1.740.8/F h KN m ==⨯=取二者中较小值：240.8/F KN m倾倒混凝土产生的水平载荷标准值4.02/KN m （容量0.2-0.8m 3的运输器具）。

恒智天成安全计算软件柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。

柱段：Z1。

模板剖面示意图抗弯设计值fm：29N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：100,300*5,400*4；材料：1根L80×50×5角钢；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.对拉螺栓参数B边最外两根对拉螺栓间距：800mm；B边对拉螺栓根数：1；B边对拉螺栓直径：M14；B边对拉螺栓间距调整(mm)：；H边最外两根对拉螺栓间距：800mm；H边对拉螺栓根数：1；H边对拉螺栓直径：M14；H边对拉螺栓间距调整(mm)：；5.荷载参数砼对模板侧压力标准值G4k：36.952kN/m2；倾倒砼产生的荷载标准值Q3k：2kN/m2；二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

这里取面板的计算宽度为1.000m。

面板的截面惯性矩I和截面抵抗矩W分别为:I = 1000×183/12= 4.860×105mm4；W = 1000×182/6 = 5.400×104mm3；1.荷载计算及组合(1) 新浇砼作用于模板的最大侧压力G4k按下列公式计算，并取其中的较小值:F1=0.22γtβ1β2V1/2F2=γH其中γ -- 砼的重力密度，取24.000kN/m3；t -- 新浇砼的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 砼的入模温度，取20.000℃；V -- 砼的浇筑速度，取1.500m/h；H -- 砼侧压力计算位置处至新浇砼顶面总高度，取3.300m；β1-- 外加剂影响修正系数，取1.000；β2-- 砼坍落度影响修正系数，取1.000。

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，B方向对拉螺栓1道，柱模板的截面高度 H=800mm，H方向对拉螺栓1道，柱模板的计算高度 L = 6200mm，柱箍间距计算跨度 d = 600mm。

柱箍采用双钢管48mm×3.0mm。

柱模板竖楞截面宽度40mm，高度80mm。

B方向竖楞5根，H方向竖楞5根。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

木方剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量10000.0N/mm2。

800190190190190819191919柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h ； T —— 混凝土的入模温度，取20.000℃；V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ；β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.380kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值:F1=0.9×36.130=32.517kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下26.44kN/mA面板计算简图面板的计算宽度取柱箍间距0.60m 。

荷载计算值 q = 1.2×32.517×0.600+1.40×3.600×0.600=26.436kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×19.510+1.40×2.160)×0.190×0.190=0.095kN.m经计算得到面板抗弯强度计算值 f = 0.095×1000×1000/32400=2.946N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×19.510+1.4×2.160)×0.190=3.014kN 截面抗剪强度计算值T=3×3014.0/(2×600.000×18.000)=0.419N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×19.510×1904/(100×9000×291600)=0.066mm面板的最大挠度小于190.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下600600 600 8.37kN/mA B竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.190m。

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=800mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 4200mm ， 柱箍间距计算跨度 d = 600mm 。

柱箍采用双钢管48mm ×3.0mm 。

柱模板竖楞截面宽度50mm ，高度70mm 。

B 方向竖楞4根，H 方向竖楞4根。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.6N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

80050249250柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h ； T —— 混凝土的入模温度，取10.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.200m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×14.190=12.771kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下12.22kN/mA面板计算简图 面板的计算宽度取柱箍间距0.60m 。

Φ800钢管桩支墩计算书支墩采用Φ800的钢管桩，壁厚10mm，一排5根，间距2.4m。

横梁采用45#工字钢，间距2.4m，纵梁采用贝雷片，间距0.9m，横梁采用10×10cm方木，间距25cm。

底模采用高强度竹胶板，板厚t=12mm，竹胶板方木背肋间距为250mm。

钢箱梁以C匝道为例，如下图所示：一、荷载计算1、箱梁荷载：该箱梁截面积：S= 7.682m2，砼自重取2.6T/m31、单位面积的荷载为P1=26×7.682×1/(1.8×6.472)=17.145 KN/m22、施工荷载：取P2=2.5KN/m23、振捣混凝土产生荷载：取P3=2.0KN/m24、模板带木枋荷载：P4=0.5 KN/m2P=1.2×(P1+ P4)+1.4×(P2+ P3)=27.474KN/m2二、底模强度计算箱梁底模采用高强度竹胶板，板厚t=12mm，竹胶板方木背肋间距为250mm，所以验算模板强度采用宽b=250mm平面竹胶板。

1、模板力学性能（1）弹性模量E=0.1×105MPa。

（2）截面惯性矩：I=bh3/12=25×1.23/12=3.6cm4（3）截面抵抗矩：W= bh2/6=25×1.22/6=6cm3（4）截面积：A=bh=25×1.2=30cm22、模板受力计算（1）底模板均布荷载：q=P×b=27.474×0.25=6.869KN/m（2）跨中最大弯矩：M=qL2/8=6.869×0.252/8=0.054 KN·m（3）弯拉应力：σ=M/W=0.054×103/6×10-6=9MPa＜［σ］=11MPa 竹胶板板弯拉应力满足要求。

（4）挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按四等跨均布荷载作用连续梁进行计算，计算公式为：f=0.632qL4/100EI=(0.632×6.869×0.254)/(100×0.1×108×3.6×10-8)=0.47mm＜L/400=0.75mm竹胶板挠度满足要求。

柱模板施工方案计算书一、设计要点在进行柱模板施工时，需考虑以下设计要点： 1. 柱模板的尺寸：确保模板尺寸与设计要求一致； 2. 支撑系统设计：确保模板支撑系统稳定可靠； 3. 模板结构设计：尽量减少节点数量，简化施工工序； 4. 模板材料选择：选用符合标准要求的优质模板材料； 5. 施工工艺安排：合理安排模板施工工序，确保施工进度和质量。

二、柱模板计算与材料清单1. 柱模板计算根据设计要求，柱模板计算如下： - 柱高度：3.5m - 柱截面尺寸：300mm×300mm - 模板材料厚度：18mm - 柱模板面积：2×3.5×0.3=2.1m²2. 模板材料清单根据计算结果，柱模板所需材料清单如下： - 胶合板：4块，规格2500mm×1250mm×18mm - 方木支撑：8根，规格50mm×50mm×3500mm - 扁钢条：10根，规格20mm×3mm×3500mm - 模板钉：200颗三、施工工艺安排1. 模板制作1.根据模板计算结果，将胶合板按尺寸要求切割成适当大小的板块；2.按设计要点，连接胶合板及方木支撑，组装成柱模板；3.根据设计要求安装扁钢条，加固模板结构；4.根据柱模板尺寸，用模板钉固定模板，使其稳固可靠。

2. 模板安装1.在柱子周围搭建支撑系统，确保柱模板处于垂直状态；2.将制作好的柱模板提升至指定位置，与支撑系统连接；3.调整柱模板位置，保证与柱子吻合；4.使用模板钉固定柱模板，确保不晃动。

四、施工注意事项1.在施工过程中，严格按照设计要点执行，避免施工误差；2.施工现场及施工人员必须符合相关安全规范，做好防护措施；3.柱模板施工完毕后，要定期检查和维护，确保施工质量和安全。

五、施工总结柱模板施工是建筑工程中重要的施工环节之一，正确制作柱模板并按设计要求施工，能够确保柱的质量和准确度，保证整体工程质量。

800×800柱模板计算柱模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《混凝土结构设计规范》(GB50010-2010)、《混凝土结构工程施工规范》(GB506666-2011)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、柱模板基本参数1.基本参数柱模板的截面宽度 B=800mm，柱模板的截面高度 H=800mm;2.对拉螺栓参数B方向对拉螺栓1道，H方向对拉螺栓1道;3.面板参数面板类型:胶合板;面板厚度:15.00mm;面板弹性模量E:4200.00N/mm2;面板抗弯强度设计值fc:12.00N/mm2;面板抗剪强度设计值ft:1.40N/mm2;4.木方参数木方弹性模量E:9350.00N/mm2;木方抗弯强度设计值fc:15.44N/mm2;木方抗剪强度设计值ft:1.50N/mm2;5.柱箍参数柱箍材料:双钢管48×3.0;柱箍间距计算跨度 d: 600mm;6.竖楞参数竖楞截面宽度:40mm;高度80mm;B方向竖楞6根;H方向竖楞6根;柱模板支撑计算简图柱模板立面简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

依据《混凝土结构工程施工规范》GB506666-2011，A.0.4,新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.130h；T ——混凝土的入模温度，取24.000℃；V ——混凝土的浇筑速度，取2.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.200m；——混凝土坍落度影响修正系数，取1.000。

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性4k c012c min[0.22×24×5.71×1×1×21/2，24×6]＝min[42.64，144]＝42.64kN/m2 S承＝γ0×(1.3G4k+γL×1.5Q3k)=1×(1.3 × 42.637+ 0.9×1.5×2.000)＝58.13kN/m2 正常使用极限状态设计值S正＝G4k＝42.637 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 15.444 面板弹性模量E(N/mm2) 9350 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝γ0×1.3×bG4k＝1×1.3×0.5×42.637＝27.714kN/m活载线荷载q2＝γ0×γL×1.5×bQ3k＝1×0.9×1.5×0.5×2＝1.35kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×27.714×0.22-0.121×1.35×0.22＝-0.125kN·mσ＝M max/W＝0.125×106/(1/6×500×152)＝6.675N/mm2≤[f]＝15.444N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×42.637＝21.319kN/mν＝0.632ql4/(100EI)＝0.632×21.319×2004/(100×9350×(1/12×500×153))＝0.164mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算小梁类型矩形木楞小梁截面类型(mm) 50×80小梁截面惯性矩I(cm4) 213.333 小梁截面抵抗矩W(cm3) 53.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350小梁抗剪强度设计值[τ](N/mm2) 1.782 最低处柱箍离楼面距离(mm) 200 小梁上作用线荷载q＝bS承＝0.2×58.128＝11.626 kN/m小梁弯矩图(kN·m)M max＝0.523kN·mσ＝M max/W＝0.523×106/53.333×103＝9.809N/mm2≤[f]＝15.444N/mm2 满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝3.619kNτmax=3V max/(2bh0)=3×3.619×1000/(2×50×80)＝1.357N/mm2≤[τ]=1.782N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.2×42.637＝8.527 kN/m小梁变形图(mm)ν＝0.88mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=7.107正常使用极限状态R max=5.212五、柱箍验算柱箍类型钢管柱箍合并根数 1柱箍材质规格(mm) Ф48×3 柱箍截面惯性矩I(cm4) 10.78柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值[f](N/mm2) 205柱箍弹性模量E(N/mm2) 206000 柱箍截面面积A(cm2) 4.24模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

800直径圆柱模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土柱名称A楼柱直径D(mm) 800 新浇混凝土柱高度(mm) 3020 柱箍截面类型钢带二、柱箍布置计算简图：立面图剖面图三、荷载组合有效压头高度h ＝G 4k /γc ＝29.87/24＝1.245m 承载能力极限状态设计值S max ＝0.9max[1.2G 4k +1.4Q 3k ，1.35 G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝38.056kN/m 2S min ＝0.9×1.4Q 3k ＝0.9×1.4×2＝2.52kN/m 2 正常使用极限状态设计值 S ˊmax ＝G 4k ＝29.87kN/m 2 S ˊmin ＝0 kN/m 2四、面板验算面板类型覆面木胶合板 面板厚度t 1(mm) 18 面板抗弯强度设计值[f](N/mm 2)13面板弹性模量E(N/mm 2)9000梁截面宽度取单位宽度即b ＝1000mm 。

W ＝bh 2/6＝1000×182/6＝54000mm 3 I ＝bh 3/12＝1000×183/12=486000mm 4 1、强度验算验算简图弯矩图M max＝0.361kN·mσ＝M max/W＝0.361×106/54000=6.685N/mm2≤[f]=13N/mm2 满足要求！2、挠度验算验算简图变形图νmax＝0.361mm≤[ν]=l/250=300/250=1.2mm满足要求！3、支座反力计算承载能力极限状态剪力图R1=4.891kNR2=12.936kNR3=11.009kNR4=11.53kNR5=11.372kNR6=11.483kNR7=11.033kNR8=8.574kNR9=5.945kNR10=3.524kNR11=0.53kN五、柱箍验算1、柱箍拉力T=R max×D/2=12.936×0.8/2=5.174kN2、柱箍强度σ＝T/(B×t2)=5174/(30×1.2)=143.722N/mm2≤[σ]=215N/mm2 满足要求！3、螺栓强度验算螺栓设计拉力N t＝nA e f t b＝1×84×400＝33600N＝33.6kN≥T=5.174kN满足要求！。

Φ800的钢管桩支墩计算书Φ800钢管桩支墩计算书支墩采用Φ800的钢管桩，壁厚10mm，一排5根，间距2.4m。

横梁采用45#工字钢，间距2.4m，纵梁采用贝雷片，间距0.9m，横梁采用10×10cm方木，间距25cm。

底模采用高强度竹胶板，板厚t=12mm，竹胶板方木背肋间距为250mm。

钢箱梁以C匝道为例，如下图所示：一、荷载计算1、箱梁荷载：该箱梁截面积：S= 7.682m2，砼自重取2.6T/m31、单位面积的荷载为P1=26×7.682×1/(1.8×6.472)=17.145 KN/m22、施工荷载：取P2=2.5KN/m23、振捣混凝土产生荷载：取P3=2.0KN/m24、模板带木枋荷载：P4=0.5 KN/m2P=1.2×(P1+ P4)+1.4×(P2+ P3)=27.474KN/m2二、底模强度计算箱梁底模采用高强度竹胶板，板厚t=12mm，竹胶板方木背肋间距为250mm，所以验算模板强度采用宽b=250mm平面竹胶板。

1、模板力学性能（1）弹性模量E=0.1×105MPa。

（2）截面惯性矩：I=bh3/12=25×1.23/12=3.6cm4（3）截面抵抗矩：W= bh2/6=25×1.22/6=6cm3（4）截面积：A=bh=25×1.2=30cm22、模板受力计算（1）底模板均布荷载：q=P×b=27.474×0.25=6.869KN/m（2）跨中最大弯矩：M=qL2/8=6.869×0.252/8=0.054 KN·m （3）弯拉应力：σ=M/W=0.054×103/6×10-6=9MPa＜［σ］=11MPa 竹胶板板弯拉应力满足要求。

（4）挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按四等跨均布荷载作用连续梁进行计算，计算公式为：f=0.632qL4/100EI=(0.632×6.869×0.254)/(100×0.1×108×3.6×10-8)=0.47mm＜L/400=0.75mm竹胶板挠度满足要求。
