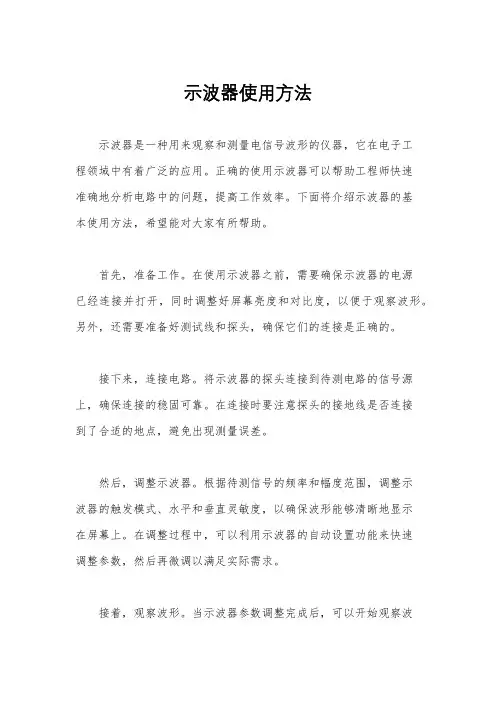

示波器的使用方法

示波器使用方法示波器是一种用来观察和测量电信号波形的仪器，它在电子工程领域中有着广泛的应用。

正确的使用示波器可以帮助工程师快速准确地分析电路中的问题，提高工作效率。

下面将介绍示波器的基本使用方法，希望能对大家有所帮助。

首先，准备工作。

在使用示波器之前，需要确保示波器的电源已经连接并打开，同时调整好屏幕亮度和对比度，以便于观察波形。

另外，还需要准备好测试线和探头，确保它们的连接是正确的。

接下来，连接电路。

将示波器的探头连接到待测电路的信号源上，确保连接的稳固可靠。

在连接时要注意探头的接地线是否连接到了合适的地点，避免出现测量误差。

然后，调整示波器。

根据待测信号的频率和幅度范围，调整示波器的触发模式、水平和垂直灵敏度，以确保波形能够清晰地显示在屏幕上。

在调整过程中，可以利用示波器的自动设置功能来快速调整参数，然后再微调以满足实际需求。

接着，观察波形。

当示波器参数调整完成后，可以开始观察波形。

通过调整触发电平和触发边沿，可以使波形在屏幕上稳定显示。

此时，可以观察波形的周期、频率、幅度等特征，以判断电路工作是否正常。

最后，记录和分析。

在观察到波形后，可以通过示波器的截屏功能或者外部设备来记录波形，以备后续分析和比较。

同时，可以利用示波器的测量功能来获取波形的具体数值，进行进一步的分析和计算。

总结，通过以上步骤的操作，我们可以正确地使用示波器来观察和测量电信号波形。

在实际工程中，示波器是一种非常重要的测试仪器，掌握好示波器的使用方法对于工程师来说至关重要。

希望本文介绍的内容能够帮助大家更加熟练地使用示波器，提高工作效率，解决实际问题。

示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。

下面将介绍示波器的使用方法，帮助您更好地使用示波器。

1.连接电路：首先，将待测电路与示波器连接。

将被测电路的信号源输出连接到示波器的输入端口。

通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。

2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。

时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。

时间基准通常是以秒为单位，电压基准通常是以伏特为单位。

3.设置触发：触发是指示波器何时开始显示波形的设置。

触发通常设置为波形的一些特定位置或水平。

可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。

触发设置是确保波形正确显示的重要步骤。

4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。

时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。

5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。

波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。

您还可以通过调整时间和电压范围来改变波形的显示。

6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。

您可以添加这些测量值以获得更多信息。

示波器通常会自动计算这些测量值并显示在屏幕上。

7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。

示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。

8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。

例如，您可以改变触发沿、触发电平或更改测量参数的设置。

9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。

通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示波器作用及使用方法示波器是一种用于显示电信号波形的仪器，它在电子工程、通信、医学等领域中被广泛使用。

本文将介绍示波器的作用和使用方法。

一、示波器的作用示波器主要用于观察和分析电信号的波形特征，以便工程师能够更好地理解和解决电路中的问题。

它可以显示电压随时间变化的波形图像，帮助工程师检测信号的频率、幅度、相位等参数，并判断信号是否存在噪声、失真或其他异常情况。

二、示波器的使用方法1. 连接电路：首先，将示波器的探头正确连接到待测电路上。

探头的接地夹具应连接到电路的地点，而探头的信号夹具则连接到待测信号的位置。

2. 调整示波器设置：打开示波器电源，调整示波器的时间基准和垂直增益，以便适应待测信号的频率和幅度范围。

时间基准决定了水平方向上波形的时间长度，垂直增益则决定了波形在垂直方向上的幅度大小。

3. 观察波形：将示波器的触发模式设置为适当的触发源，并选择合适的触发电平和触发边沿。

然后，观察示波器屏幕上显示的波形图像。

可以通过调整时间基准和垂直增益来放大或缩小波形，以便更清晰地观察信号的细节。

4. 分析波形：根据观察到的波形，可以进行各种分析。

例如，可以测量信号的频率、周期、占空比等参数，以及信号之间的时间关系。

还可以检测信号的峰峰值、均值、有效值等幅度参数。

通过分析波形，可以判断电路是否正常工作，是否存在故障或干扰。

5. 存储和导出数据：示波器通常具有存储和导出数据的功能。

可以将观察到的波形数据保存到示波器的内存中，以便后续分析和比较。

还可以通过示波器的接口将数据导出到计算机或其他设备中进行进一步处理。

总结：示波器是一种重要的电子测量仪器，它可以帮助工程师观察和分析电信号的波形特征。

通过正确连接电路、调整示波器设置、观察和分析波形，工程师可以更好地理解和解决电路中的问题。

同时，示波器还具有存储和导出数据的功能，方便后续的数据处理和分析。

在电子工程和其他相关领域中，熟练掌握示波器的使用方法对于工程师来说是非常重要的。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。

通常使用BNC 连接器将信号源与示波器输入通道相连接。

2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。

可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。

3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。

可以使用水平缩放按钮或旋钮来调整水平缩放比例。

4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。

可以使用时间基准按钮或旋钮来调整时间基准。

5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。

可以使用示波器的触发功能来稳定信号波形的显示。

6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。

根据需要，可以使用这些功能来进一步分析信号波形。

7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。

需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。

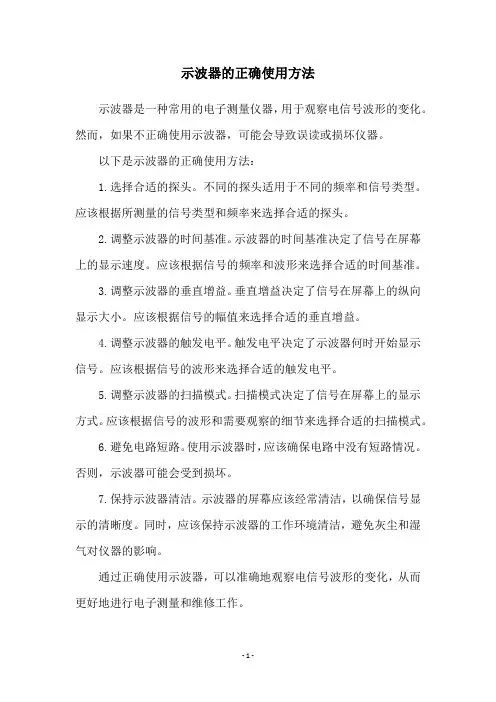

示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。

然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：
1.选择合适的探头。

不同的探头适用于不同的频率和信号类型。

应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。

示波器的时间基准决定了信号在屏幕上的显示速度。

应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。

垂直增益决定了信号在屏幕上的纵向显示大小。

应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。

触发电平决定了示波器何时开始显示信号。

应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。

扫描模式决定了信号在屏幕上的显示方式。

应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。

使用示波器时，应该确保电路中没有短路情况。

否则，示波器可能会受到损坏。

7.保持示波器清洁。

示波器的屏幕应该经常清洁，以确保信号显示的清晰度。

同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

- 1 -。

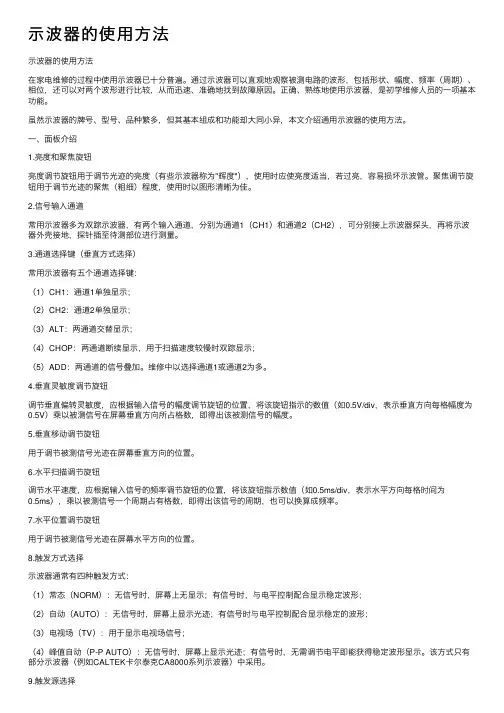

⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。

通过⽰波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进⾏⽐较，从⽽迅速、准确地找到故障原因。

正确、熟练地使⽤⽰波器，是初学维修⼈员的⼀项基本功能。

虽然⽰波器的牌号、型号、品种繁多，但其基本组成和功能却⼤同⼩异，本⽂介绍通⽤⽰波器的使⽤⽅法。

⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度（有些⽰波器称为"辉度"），使⽤时应使亮度适当，若过亮，容易损坏⽰波管。

聚焦调节旋钮⽤于调节光迹的聚焦（粗细）程度，使⽤时以图形清晰为佳。

2.信号输⼊通道常⽤⽰波器多为双踪⽰波器，有两个输⼊通道，分别为通道1（CH1）和通道2（CH2），可分别接上⽰波器探头，再将⽰波器外壳接地，探针插⾄待测部位进⾏测量。

3.通道选择键（垂直⽅式选择）常⽤⽰波器有五个通道选择键：（1）CH1：通道1单独显⽰；（2）CH2：通道2单独显⽰；（3）ALT：两通道交替显⽰；（4）CHOP：两通道断续显⽰，⽤于扫描速度较慢时双踪显⽰；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输⼊信号的幅度调节旋钮的位置，将该旋钮指⽰的数值（如0.5V/div，表⽰垂直⽅向每格幅度为0.5V）乘以被测信号在屏幕垂直⽅向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。

6.⽔平扫描调节旋钮调节⽔平速度，应根据输⼊信号的频率调节旋钮的位置，将该旋钮指⽰数值（如0.5ms/div，表⽰⽔平⽅向每格时间为0.5ms），乘以被测信号⼀个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。

8.触发⽅式选择⽰波器通常有四种触发⽅式：（1）常态（NORM）：⽆信号时，屏幕上⽆显⽰；有信号时，与电平控制配合显⽰稳定波形；（2）⾃动（AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时与电平控制配合显⽰稳定的波形；（3）电视场（TV）：⽤于显⽰电视场信号；（4）峰值⾃动（P-P AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时，⽆需调节电平即能获得稳定波形显⽰。

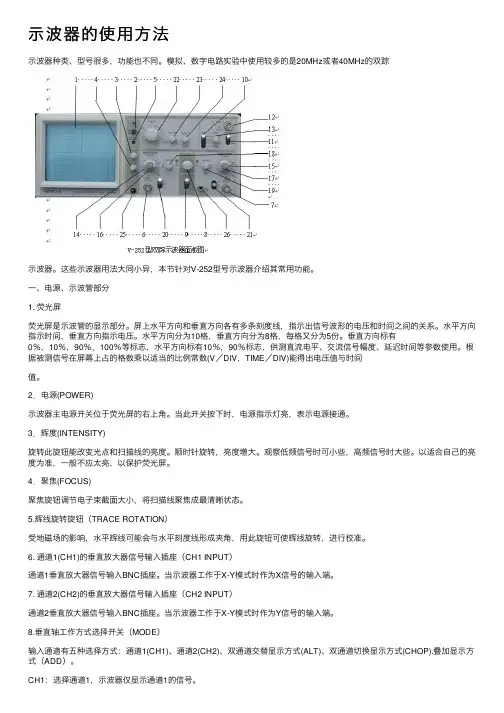

⽰波器的使⽤⽅法⽰波器种类、型号很多，功能也不同。

模拟、数字电路实验中使⽤较多的是20MHz或者40MHz的双踪⽰波器。

这些⽰波器⽤法⼤同⼩异，本节针对V-252型号⽰波器介绍其常⽤功能。

⼀、电源、⽰波管部分1. 荧光屏荧光屏是⽰波管的显⽰部分。

屏上⽔平⽅向和垂直⽅向各有多条刻度线，指⽰出信号波形的电压和时间之间的关系。

⽔平⽅向指⽰时间，垂直⽅向指⽰电压。

⽔平⽅向分为10格，垂直⽅向分为8格，每格⼜分为5份。

垂直⽅向标有0％，10％，90％，100％等标志，⽔平⽅向标有10％，90％标志，供测直流电平、交流信号幅度、延迟时间等参数使⽤。

根据被测信号在屏幕上占的格数乘以适当的⽐例常数(V／DIV，TIME／DIV)能得出电压值与时间值。

2．电源(POWER)⽰波器主电源开关位于荧光屏的右上⾓。

当此开关按下时，电源指⽰灯亮，表⽰电源接通。

3．辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。

顺时针旋转，亮度增⼤。

观察低频信号时可⼩些，⾼频信号时⼤些。

以适合⾃⼰的亮度为准，⼀般不应太亮，以保护荧光屏。

4．聚焦(FOCUS)聚焦旋钮调节电⼦束截⾯⼤⼩，将扫描线聚焦成最清晰状态。

5.辉线旋转旋钮（TRACE ROTATION）受地磁场的影响，⽔平辉线可能会与⽔平刻度线形成夹⾓，⽤此旋钮可使辉线旋转，进⾏校准。

6. 通道1(CH1)的垂直放⼤器信号输⼊插座（CH1 INPUT）通道1垂直放⼤器信号输⼊BNC插座。

当⽰波器⼯作于X-Y模式时作为X信号的输⼊端。

7. 通道2(CH2)的垂直放⼤器信号输⼊插座（CH2 INPUT）通道2垂直放⼤器信号输⼊BNC插座。

当⽰波器⼯作于X-Y模式时作为Y信号的输⼊端。

8.垂直轴⼯作⽅式选择开关（MODE）输⼊通道有五种选择⽅式：通道1(CH1)、通道2(CH2)、双通道交替显⽰⽅式(ALT)、双通道切换显⽰⽅式(CHOP).叠加显⽰⽅式（ADD）。

CH1：选择通道1，⽰波器仅显⽰通道1的信号。

示波器的使用方法示波器是一种使用非常广泛,且使用相对复杂的仪器。

下面由店铺整理了几种示波器的使用方法，希望对大家有所帮助。

示波器的使用方法(一)1、显示部分显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹(当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。

2、垂直(Y轴)部分垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。

3、水平(X轴)部分水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。

下面具体讲解使用示波器观察电信号波形的具体步骤：步骤一：选择Y轴耦合方式。

根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;步骤二：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);步骤三：选择触发信号来源与极性。

示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。

正确地使用示波器对于电子产品的设计、测试和维修至关重要。

下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。

1. 连接示波器。

首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。

探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。

2. 调整示波器的控制参数。

接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。

首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。

3. 观察波形。

当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。

通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。

4. 测量波形参数。

除了观察波形外，示波器还可以用来测量波形的各种参数。

例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。

5. 调整触发方式。

在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。

示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。

6. 存储和回放波形。

一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。

通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。

7. 断开连接。

最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。

同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。

总结。

通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

简述示波器的工作原理和使用方法
示波器是一种用于观察电信号波形的仪器，它可以将电信号转换为可
视化的波形图像，以便于分析和测量。

示波器的工作原理是利用电子
束在荧光屏上扫描出波形图像，通过调节扫描速度和灵敏度，可以观
察到不同频率和振幅的信号波形。

示波器的使用方法如下：
1. 连接电源和信号源：将示波器的电源插头插入电源插座，然后将信
号源连接到示波器的输入端口。

2. 调节扫描速度和灵敏度：根据需要调节示波器的扫描速度和灵敏度，以便观察到所需的信号波形。

3. 观察波形图像：打开示波器的电源，观察荧光屏上的波形图像，根
据需要调整示波器的控制按钮，以便更好地观察信号波形。

4. 测量信号参数：示波器可以测量信号的频率、振幅、相位等参数，
根据需要选择相应的测量模式，并进行测量。

5. 关闭示波器：使用完毕后，先关闭信号源，然后关闭示波器的电源，
拔掉电源插头，以免造成电器故障。

总之，示波器是一种非常重要的电子测试仪器，它可以帮助工程师和技术人员更好地分析和测量电信号波形，从而提高电子产品的设计和维护效率。

示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。

要测试的电路应该是在电路板上或其他如PCB上的电路。

2. 调节示波器的设置。

调节示波器的时间基底，从而改变水平轴上的时间尺度。

然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。

3. 观察显示屏。

在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。

4. 调整参数。

根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。

5. 分析数据。

根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。

注意事项：
1. 确保被测试电路的所有电源都关闭。

2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。

3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。

4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。

示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。

它可用于电子电路测试、信号分析、故障诊断等领域。

本文将介绍示波器的使用方法流程，帮助用户快速上手使用示波器。

2. 步骤2.1 准备工作在开始使用示波器之前，需要进行一些准备工作。

以下是准备工作的主要步骤：1.将示波器连接到电源，并确保电源稳定。

2.将待测信号连接到示波器的输入通道，确保连接正确可靠。

3.根据需要，选择合适的探头并连接到示波器的输入通道上。

2.2 打开示波器打开示波器的步骤如下：1.按下示波器的电源按钮，等待示波器启动。

2.在示波器显示屏上观察主界面是否正常显示。

2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。

以下是示波器参数设置的示例步骤：1.调整水平位置控制，使波形在屏幕上水平居中。

2.选择合适的时间/水平刻度，并调整水平缩放控制，使波形适合屏幕显示。

3.选择合适的垂直/电压刻度，并调整垂直缩放控制，使波形适合屏幕显示。

4.根据需要，设置触发模式、触发电平等触发参数，以确保示波器能够触发并显示期望的波形。

2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。

以下是获取和分析波形的示例步骤：1.确保示波器的触发参数已正确设置。

2.按下触发按钮，示波器将开始获取信号波形并显示在屏幕上。

3.根据需要，可以对波形进行光标测量、放大缩小、平移等操作。

4.使用示波器的内置功能如自动测量、频谱分析等，对波形进行进一步分析和评估。

2.5 关闭示波器在使用示波器完毕后，需要正确关闭示波器以节省能源并保护设备。

以下是关闭示波器的步骤：1.在示波器主界面上找到关闭按钮，并点击关闭示波器。

2.关闭示波器的电源开关。

3.断开示波器与待测信号的连接。

3. 注意事项使用示波器时需要注意以下事项：1.仔细阅读示波器的用户手册，并按照说明进行操作。

2.避免将示波器暴露在过高或过低的温度环境中，以免影响示波器的性能和寿命。

示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信和电力等领域。

以下是示波器的正确使用方法的总结：
连接电源和信号：
将示波器正确连接到电源，并使用探头将信号源连接到示波器的输入端口。

设置电压范围：
根据测量信号的幅值范围，设置示波器的垂直电压刻度，确保波形在屏幕上适当可视。

设置时间基准：
根据测量信号的频率，设置示波器的水平时间刻度，以确保波形在屏幕上有足够的时间分辨率。

触发设置：
设置触发条件，以确保波形在屏幕上稳定显示。

可以设置触发电平、触发边沿和触发通道等参数。

垂直位置调整：
如果需要，调整信号在屏幕上的垂直位置，以便更好地查看波形的细节。

水平位置调整：
调整信号在屏幕上的水平位置，以便更好地查看波形的相位或时间关系。

选择触发通道：
如果测量信号需要外部触发，则选择正确的触发通道，并确保触发条件正确设置。

测量和分析：
使用示波器上的测量工具，如峰峰值、频率、周期等，对信号进行测量和分析。

存储和导出：
如果需要保存或导出波形，使用示波器的存储和导出功能，以便将数据用于后续分析或文档记录。

校准：
定期进行示波器的校准，以确保测量结果的准确性和可靠性。

保持设备安全：
遵循示波器和信号源的规范和安全要求，以防止设备损坏或安全风险。

了解示波器功能：
熟悉示波器的各种功能和选项，以充分利用其功能，例如FFT（快速傅里叶变换）、存储和回放等。

以上总结提供了使用示波器的一般指导，具体的步骤可能因示波器型号和厂商而有所不同。

在使用示波器之前，建议查阅相应的用户手册以获取详细的操作说明。

示波器的使用方法步骤示波器是一种用来显示电信号波形的测试设备，广泛应用于电子、通信、媒体等领域。

它可以帮助我们分析电流和电压信号的特性，便于故障排查和性能评估。

下面我将逐步介绍示波器的使用方法。

步骤一：连接示波器首先，我们需要将示波器与被测设备进行连接。

通常，我们可以使用BNC连接器将示波器的输入端与被测设备的信号源进行连接。

确保连接稳固可靠，并且连接线杜绝干扰信号的干扰。

步骤二：调整示波器设置当连接好示波器后，我们需要调整示波器的设置，以确保能够正确、清晰地显示被测信号的波形。

1. 调整触发模式：触发模式用于控制示波器在何时开始显示波形。

常见的触发模式有自动触发和外部触发。

自动触发模式下，示波器会自动根据信号的变化开始显示波形；外部触发则需要外接一个触发信号，示波器根据该信号的触发来显示波形。

2. 调整时间基准：时间基准用于设置示波器的水平时间轴刻度。

通过调整时间基准，我们可以控制示波器在屏幕上显示的时间范围，从而更好地分析信号的周期和波形特征。

3. 调整垂直基准：垂直基准用于设置示波器的垂直电压刻度。

我们可以通过调整垂直基准来确保被测信号在示波器屏幕上的显示范围合适，并且能够清晰地显示波形细节。

步骤三：观察波形当示波器设置完成后，就可以开始观察被测信号的波形了。

示波器屏幕上会实时显示被测信号的波形，根据波形特征进行分析和判断。

1. 调整触发电平：如果信号波形没有显示出来或者显示不稳定，我们可以尝试调整触发电平。

触发电平是示波器用来确定何时开始显示波形的阈值。

通过调整触发电平，我们可以找到适合示波器显示波形的电平范围。

2. 放大波形：如果信号波形显示过小，我们可以通过调整示波器的垂直放大系数来放大波形。

示波器通常有多种放大倍数可供选择，可以根据需要调整放大倍数以获得更好的观察效果。

3. 移动波形位置：示波器屏幕通常只能显示有限的波形范围，如果波形超出屏幕范围，我们可以通过调整示波器的水平或垂直位移来移动波形的位置，确保被测信号的波形在屏幕上完整可见。

示波器的使用方法河北省深州市职教中心郭平示波器是利用电子示波管的特性，直接显示电压或电流变化规律或变化过程的电子测量仪器。

通过它可以直观地观察被测电路的波形，包括形状、幅度、频率〔周期〕、相位，还可以对两个波形进行比拟、描绘特性曲线等。

示波器是电子技术中使用非常广泛的一种电子仪器。

虽然示波器的型号、品种繁多，但其根本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一示波器的组成示波器由示波管、扫描信号发生器、水平放大器、垂直放大器、电源等五局部组成。

1、示波管示波管即阴极射线管，是示波器的核心。

它将电信号转换为光信号。

由电子枪、偏转系统和荧光屏三局部密封在一个真空玻璃壳内，构成了一个完整的示波管。

（1）电子枪：作用是发射电子并聚焦成很细的高速电子束。

电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。

灯丝通电加热阴极，阴极在灯丝加热作用下发射电子。

控制栅极是一个顶部有小孔的金属圆筒，其上加有比阴极电压低的负电压。

调节其电压的大小，可控制轰击荧光屏的电子束的强度，从而改变荧光屏上光点的辉度〔亮度〕。

第一和第二阳极加有对阴极来说为正的电压，其作用有二：一是吸引由阴极发射来的电子，使之加速，二是使电子束聚焦。

（2）偏转系统：作用是控制电子束方向，使电子束有规律的移动，从而在荧光屏上显示被测信号波形。

它由两对相互垂直的极板构成，其上分别加上电压，使两对偏转板间各自形成电场，垂直偏转板使电子束在垂直方向偏转，水平偏转板使电子束在水平方向偏转。

（3）荧光屏：作用是显示被测波形。

荧光屏位于示波管前端，其内壁涂有荧光物质，在高速电子束的轰击下可发光。

其发光的强弱决定于电子束的电子数量和速度，发光的颜色由荧光物质决定。

2、扫描信号发生器：作用是产生频率可调的锯齿波电压，作用于示波管的水平偏转板。

3、水平放大器：作用是放大或衰减锯齿波扫描电压或外加信号电压，把它变换成适宜的电压送到水平偏转板上，产生满足观测要求的水平偏转。
