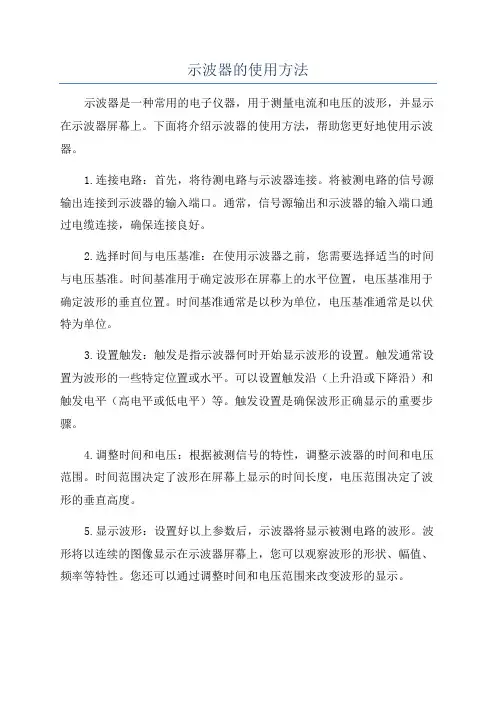

示波器的使用方法详解

示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。

下面将介绍示波器的使用方法，帮助您更好地使用示波器。

1.连接电路：首先，将待测电路与示波器连接。

将被测电路的信号源输出连接到示波器的输入端口。

通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。

2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。

时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。

时间基准通常是以秒为单位，电压基准通常是以伏特为单位。

3.设置触发：触发是指示波器何时开始显示波形的设置。

触发通常设置为波形的一些特定位置或水平。

可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。

触发设置是确保波形正确显示的重要步骤。

4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。

时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。

5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。

波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。

您还可以通过调整时间和电压范围来改变波形的显示。

6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。

您可以添加这些测量值以获得更多信息。

示波器通常会自动计算这些测量值并显示在屏幕上。

7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。

示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。

8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。

例如，您可以改变触发沿、触发电平或更改测量参数的设置。

9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。

通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

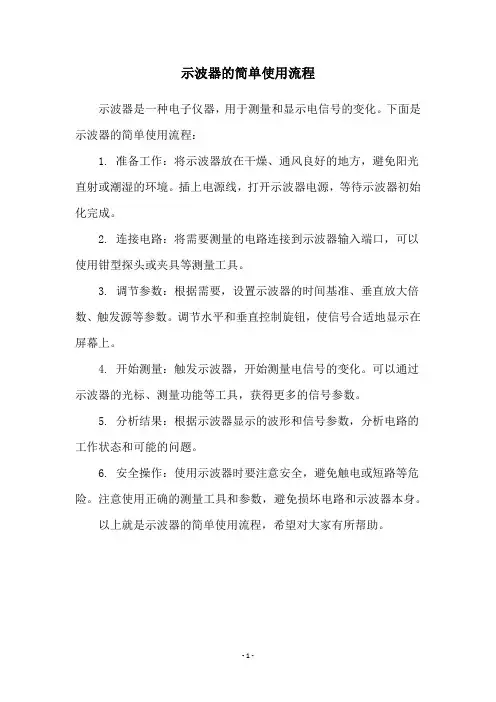

示波器的简单使用流程
示波器是一种电子仪器，用于测量和显示电信号的变化。

下面是示波器的简单使用流程：
1. 准备工作：将示波器放在干燥、通风良好的地方，避免阳光直射或潮湿的环境。

插上电源线，打开示波器电源，等待示波器初始化完成。

2. 连接电路：将需要测量的电路连接到示波器输入端口，可以使用钳型探头或夹具等测量工具。

3. 调节参数：根据需要，设置示波器的时间基准、垂直放大倍数、触发源等参数。

调节水平和垂直控制旋钮，使信号合适地显示在屏幕上。

4. 开始测量：触发示波器，开始测量电信号的变化。

可以通过示波器的光标、测量功能等工具，获得更多的信号参数。

5. 分析结果：根据示波器显示的波形和信号参数，分析电路的工作状态和可能的问题。

6. 安全操作：使用示波器时要注意安全，避免触电或短路等危险。

注意使用正确的测量工具和参数，避免损坏电路和示波器本身。

以上就是示波器的简单使用流程，希望对大家有所帮助。

- 1 -。

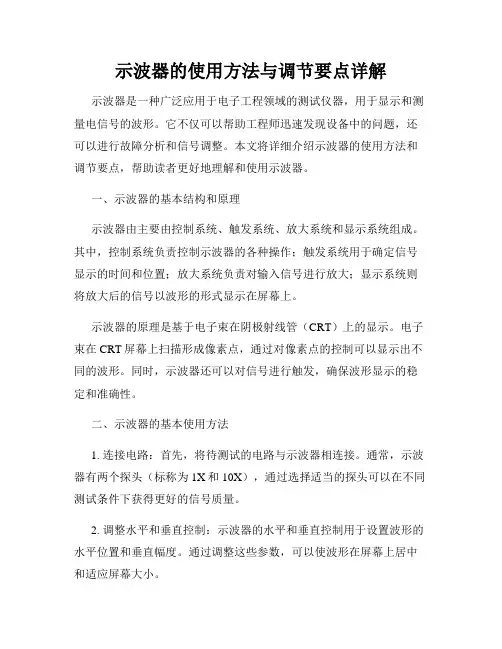

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

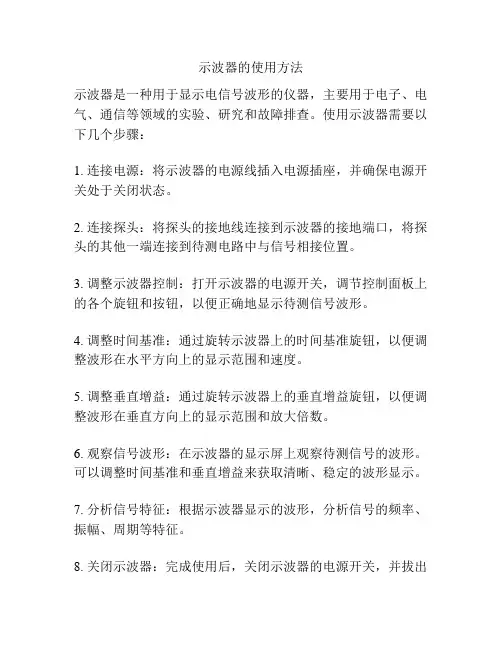

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

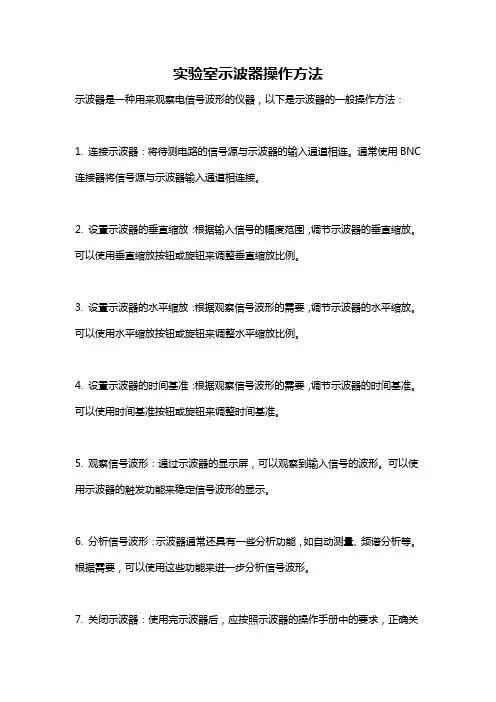

实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。

通常使用BNC 连接器将信号源与示波器输入通道相连接。

2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。

可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。

3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。

可以使用水平缩放按钮或旋钮来调整水平缩放比例。

4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。

可以使用时间基准按钮或旋钮来调整时间基准。

5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。

可以使用示波器的触发功能来稳定信号波形的显示。

6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。

根据需要，可以使用这些功能来进一步分析信号波形。

7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。

需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。

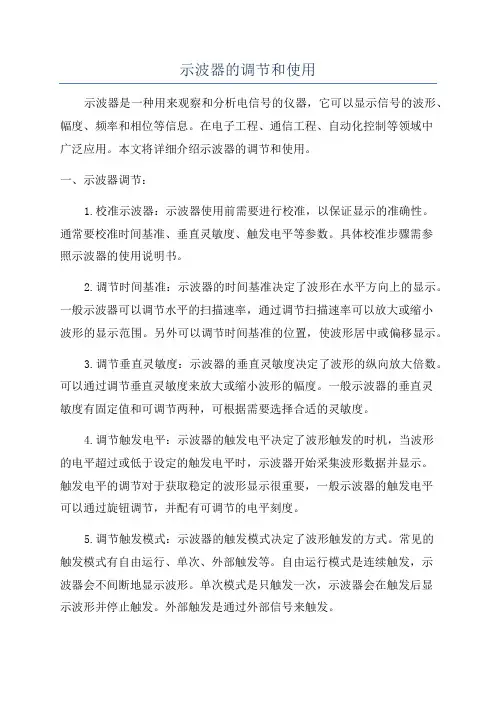

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

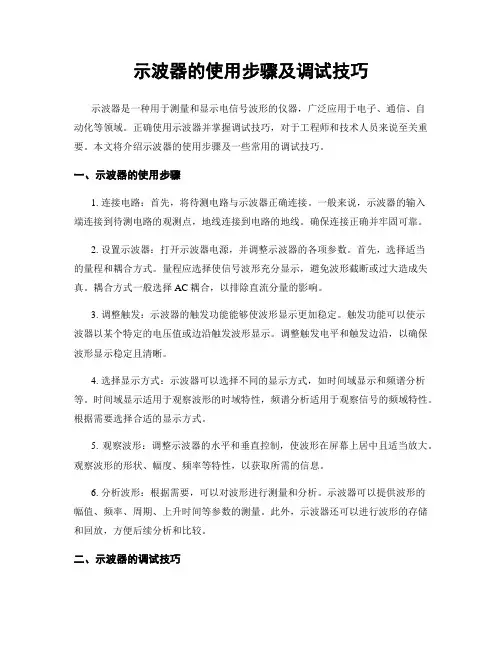

示波器的使用步骤及调试技巧示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。

正确使用示波器并掌握调试技巧，对于工程师和技术人员来说至关重要。

本文将介绍示波器的使用步骤及一些常用的调试技巧。

一、示波器的使用步骤1. 连接电路：首先，将待测电路与示波器正确连接。

一般来说，示波器的输入端连接到待测电路的观测点，地线连接到电路的地线。

确保连接正确并牢固可靠。

2. 设置示波器：打开示波器电源，并调整示波器的各项参数。

首先，选择适当的量程和耦合方式。

量程应选择使信号波形充分显示，避免波形截断或过大造成失真。

耦合方式一般选择AC耦合，以排除直流分量的影响。

3. 调整触发：示波器的触发功能能够使波形显示更加稳定。

触发功能可以使示波器以某个特定的电压值或边沿触发波形显示。

调整触发电平和触发边沿，以确保波形显示稳定且清晰。

4. 选择显示方式：示波器可以选择不同的显示方式，如时间域显示和频谱分析等。

时间域显示适用于观察波形的时域特性，频谱分析适用于观察信号的频域特性。

根据需要选择合适的显示方式。

5. 观察波形：调整示波器的水平和垂直控制，使波形在屏幕上居中且适当放大。

观察波形的形状、幅度、频率等特性，以获取所需的信息。

6. 分析波形：根据需要，可以对波形进行测量和分析。

示波器可以提供波形的幅值、频率、周期、上升时间等参数的测量。

此外，示波器还可以进行波形的存储和回放，方便后续分析和比较。

二、示波器的调试技巧1. 波形的清晰度：在观察波形时，应确保波形清晰且不失真。

如果波形模糊或失真，可以尝试调整示波器的触发电平、增益和时间基准等参数，以获得更好的波形显示效果。

2. 噪声的排除：在实际测量中，常常会受到各种噪声的干扰。

为了排除噪声的影响，可以采取一些措施，如增加滤波器、提高信号与噪声的比例、调整触发方式等。

3. 多通道测量：示波器通常具有多个通道，可以同时观察多个信号波形。

在进行多通道测量时，应注意各通道之间的相互影响，避免干扰和交叉耦合。

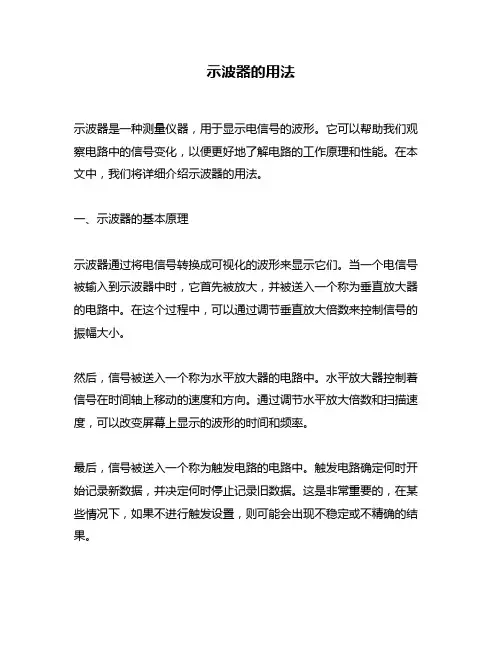

示波器的用法示波器是一种测量仪器，用于显示电信号的波形。

它可以帮助我们观察电路中的信号变化，以便更好地了解电路的工作原理和性能。

在本文中，我们将详细介绍示波器的用法。

一、示波器的基本原理示波器通过将电信号转换成可视化的波形来显示它们。

当一个电信号被输入到示波器中时，它首先被放大，并被送入一个称为垂直放大器的电路中。

在这个过程中，可以通过调节垂直放大倍数来控制信号的振幅大小。

然后，信号被送入一个称为水平放大器的电路中。

水平放大器控制着信号在时间轴上移动的速度和方向。

通过调节水平放大倍数和扫描速度，可以改变屏幕上显示的波形的时间和频率。

最后，信号被送入一个称为触发电路的电路中。

触发电路确定何时开始记录新数据，并决定何时停止记录旧数据。

这是非常重要的，在某些情况下，如果不进行触发设置，则可能会出现不稳定或不精确的结果。

二、示波器使用步骤1. 连接示波器首先，将示波器正确连接到电路中。

通常，示波器需要连接到电路的信号输出端口。

2. 调整垂直放大倍数调节垂直放大倍数，以便观察信号的振幅大小。

通常，可以通过旋转示波器上的控制旋钮来实现这一点。

3. 调整水平放大倍数和扫描速度调节水平放大倍数和扫描速度，以便观察信号在时间轴上移动的速度和方向。

通常，可以通过示波器上的控制旋钮来实现这一点。

4. 设置触发电路设置触发电路，以便开始记录新数据，并决定何时停止记录旧数据。

通常，可以通过示波器上的控制旋钮来实现这一点。

5. 观察波形最后，在调整好所有参数之后，可以开始观察屏幕上显示的波形了。

如果需要更多信息，请参考下面的高级用法部分。

三、示波器高级用法1. 自动测量功能许多现代示波器都配备了自动测量功能。

这些功能可以帮助您快速准确地测量信号参数（如频率、周期、占空比、峰值等）。

通常，可以通过示波器上的控制菜单来访问这些功能。

2. 存储和回放数据一些示波器具有存储和回放数据的功能。

这些功能可以帮助您记录和分析长时间的信号变化。

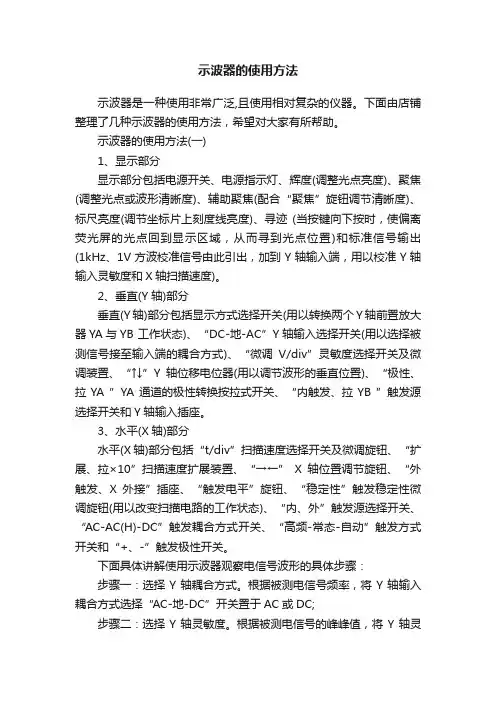

示波器的使用方法示波器是一种使用非常广泛,且使用相对复杂的仪器。

下面由店铺整理了几种示波器的使用方法，希望对大家有所帮助。

示波器的使用方法(一)1、显示部分显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹(当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。

2、垂直(Y轴)部分垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。

3、水平(X轴)部分水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。

下面具体讲解使用示波器观察电信号波形的具体步骤：步骤一：选择Y轴耦合方式。

根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;步骤二：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);步骤三：选择触发信号来源与极性。

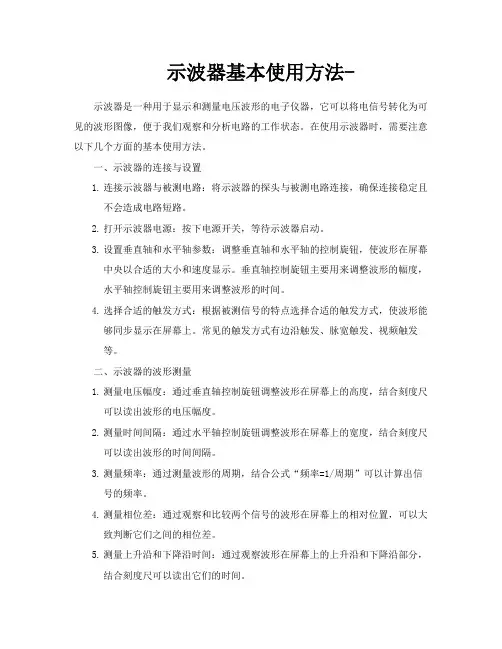

示波器基本使用方法- 示波器是一种用于显示和测量电压波形的电子仪器，它可以将电信号转化为可见的波形图像，便于我们观察和分析电路的工作状态。

在使用示波器时，需要注意以下几个方面的基本使用方法。

一、示波器的连接与设置1.连接示波器与被测电路：将示波器的探头与被测电路连接，确保连接稳定且不会造成电路短路。

2.打开示波器电源：按下电源开关，等待示波器启动。

3.设置垂直轴和水平轴参数：调整垂直轴和水平轴的控制旋钮，使波形在屏幕中央以合适的大小和速度显示。

垂直轴控制旋钮主要用来调整波形的幅度，水平轴控制旋钮主要用来调整波形的时间。

4.选择合适的触发方式：根据被测信号的特点选择合适的触发方式，使波形能够同步显示在屏幕上。

常见的触发方式有边沿触发、脉宽触发、视频触发等。

二、示波器的波形测量1.测量电压幅度：通过垂直轴控制旋钮调整波形在屏幕上的高度，结合刻度尺可以读出波形的电压幅度。

2.测量时间间隔：通过水平轴控制旋钮调整波形在屏幕上的宽度，结合刻度尺可以读出波形的时间间隔。

3.测量频率：通过测量波形的周期，结合公式“频率=1/周期”可以计算出信号的频率。

4.测量相位差：通过观察和比较两个信号的波形在屏幕上的相对位置，可以大致判断它们之间的相位差。

5.测量上升沿和下降沿时间：通过观察波形在屏幕上的上升沿和下降沿部分，结合刻度尺可以读出它们的时间。

三、示波器的注意事项1.注意安全：在使用示波器时，需要注意避免触电和短路等安全问题。

特别是当被测电路中存在高压或大电流时，更需要谨慎操作。

2.注意探头补偿：在使用示波器前，需要进行探头补偿以消除探头电缆的电容和电阻对测量结果的影响。

补偿方法是：将探头连接到示波器的补偿方波输出端口，调整探头上的补偿电容，使方波在屏幕上呈现出标准的正弦波形。

3.注意信号幅度：在测量信号时，需要注意信号的幅度是否在示波器的测量范围内。

如果信号幅度过大，可能会导致波形失真或损坏示波器；如果信号幅度过小，可能会导致波形无法显示或显示不准确。

示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。

那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。

示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。

通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。

这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。

示波器分为两种：模拟和数字（本教程中将使用数字示波器）。

两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。

步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。

基本上，它允许你沿y轴放大和缩小。

-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。

它使你可以沿x轴放大和缩小。

-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。

步骤2：设定打开示波器。

如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。

如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。

如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。

如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。

再按一次将使其消失。

按下通道2将以蓝色显示该输入。

示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。

正确地使用示波器对于电子产品的设计、测试和维修至关重要。

下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。

1. 连接示波器。

首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。

探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。

2. 调整示波器的控制参数。

接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。

首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。

3. 观察波形。

当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。

通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。

4. 测量波形参数。

除了观察波形外，示波器还可以用来测量波形的各种参数。

例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。

5. 调整触发方式。

在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。

示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。

6. 存储和回放波形。

一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。

通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。

7. 断开连接。

最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。

同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。

总结。

通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

示波器的使用方法及注意事项示波器是一种比较复杂的电子测试仪器。

下面将简单介绍示波器的使用方法及注意事项。

1. 连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插座。

2. 连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的X-Y 模式选择开关到内部位置。

3. 打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。

4. 调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。

通常在观察波形前先调节好垂直轴的灵敏度。

5. 调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。

6. 调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。

在使用示波器的时候，触发模式是一个重要的设置，它可以使波形的显示更加准确。

7. 调节扫描速度：示波器的扫描速度可以控制波形的显示速度，常用按钮、「时间/间隔」来调节扫描速度。

8. 扫描波形：将触发设置为“自动”或手动触发后，按下扫描按钮，即可扫描波形。

1. 使用时应先注意示波器的品牌、型号、功能和技术指标是否符合要求。

2. 使用示波器时，应首先检查各电路系统的电源电压是否稳定，各信号源是否正常工作。

3. 在示波器进行波形观察时，应先调节正确的垂直和水平灵敏度，以免信号失真。

4. 示波器使用过程中应注意地线连接和盘面干净，以保证良好的测量质量。

5. 在使用示波器时，应注意不要超过其最大允许电压范围，以免损坏设备。

6. 在正常使用示波器的过程中，要注意保持仪器的良好状态，不让它接触强磁场或电磁干扰的环境，以防止设备的干扰或损坏。

7. 使用示波器需要按照正确的操作流程执行相关操作，而且也应谨慎操作。

在使用时不要随意拔插、拆卸仪器部件，防止对设备造成损害。

综上所述，正确使用示波器是保证电子测试质量的重要保障。

在使用示波器时请仔细阅读使用说明，按照操作流程和注意事项执行相关操作，这既可以保证设备的正常使用，也可以保障使用人员的人身安全。

示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。

掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。

本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。

一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。

首先，要检查示波器的电源线是否连接正常，电源是否稳定。

其次，要检查探头连接线是否连接正常，探头是否灵敏。

如果示波器是全新的，需要先进行校准。

二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。

2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。

3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。

4、根据需要，可以使用示波器的各种功能来观测和分析电信号。

例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。

三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。

2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。

3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。

4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。

总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。

掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。

示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。

通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。

本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。

二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。

示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。

它可用于电子电路测试、信号分析、故障诊断等领域。

本文将介绍示波器的使用方法流程，帮助用户快速上手使用示波器。

2. 步骤2.1 准备工作在开始使用示波器之前，需要进行一些准备工作。

以下是准备工作的主要步骤：1.将示波器连接到电源，并确保电源稳定。

2.将待测信号连接到示波器的输入通道，确保连接正确可靠。

3.根据需要，选择合适的探头并连接到示波器的输入通道上。

2.2 打开示波器打开示波器的步骤如下：1.按下示波器的电源按钮，等待示波器启动。

2.在示波器显示屏上观察主界面是否正常显示。

2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。

以下是示波器参数设置的示例步骤：1.调整水平位置控制，使波形在屏幕上水平居中。

2.选择合适的时间/水平刻度，并调整水平缩放控制，使波形适合屏幕显示。

3.选择合适的垂直/电压刻度，并调整垂直缩放控制，使波形适合屏幕显示。

4.根据需要，设置触发模式、触发电平等触发参数，以确保示波器能够触发并显示期望的波形。

2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。

以下是获取和分析波形的示例步骤：1.确保示波器的触发参数已正确设置。

2.按下触发按钮，示波器将开始获取信号波形并显示在屏幕上。

3.根据需要，可以对波形进行光标测量、放大缩小、平移等操作。

4.使用示波器的内置功能如自动测量、频谱分析等，对波形进行进一步分析和评估。

2.5 关闭示波器在使用示波器完毕后，需要正确关闭示波器以节省能源并保护设备。

以下是关闭示波器的步骤：1.在示波器主界面上找到关闭按钮，并点击关闭示波器。

2.关闭示波器的电源开关。

3.断开示波器与待测信号的连接。

3. 注意事项使用示波器时需要注意以下事项：1.仔细阅读示波器的用户手册，并按照说明进行操作。

2.避免将示波器暴露在过高或过低的温度环境中，以免影响示波器的性能和寿命。

示波器的使用说明示波器是工程师们非常常用的一种测试设备，它通过显示电信号的振荡波形来帮助你分析和修复电路的问题。

下面我们将详细介绍如何使用示波器。

第一步：了解示波器的基本操作控制示波器通常由两部分组成：控制面板和显示屏。

控制面板上有各种控制按钮和旋钮，可用于设置示波器的各种参数和功能，我们可以根据需要进行设置。

而显示屏可以供我们观察电信号的波形。

控制面板上常用的按钮和旋钮有：1.电源开关：控制示波器的开/关机。

2.触发模式：控制示波器触发电信号的方式，有自动、手动、单次触发。

3.时间轴调节：控制示波器时间轴的参数和范围，包括时间比例和时间基准线。

4.波形展示：可以通过选择不同的波形展示方式来更好的观测电信号。

5.垂直轴调节：控制示波器的垂直轴的参数和范围，用于调整电信号的振幅。

第二步：准备工作，连接好电路和进行触发设置。

如果在示波器上的示波器屏幕上想要观察到具有周期性结构的电信号，如正弦波、方波等，我们首先需要将相应的电源引线连接到待测源的波形信号。

同时，示波器还需要一个触发信号来告诉它什么时间抓取信号，电路中的触发信号通常来自信号源或其它集成电路。

通常在触发模式下选择“自动”或“手动”，然后按一下“单次触发”按钮，即可观测电信号的数据，同时，也可以选择一个适当的垂直范围和水平范围以显示信号。

第三步：观测信号一旦连接了待测源的引线并设置了触发信号，就可以观测来自电路中的电信号了。

通过不同的垂直和水平范围调节可以达到更好的展示效果。

例如，如果一个正弦波信号的振幅太大而不能完全显示在屏幕上，可以通过减小垂直范围来缩小振幅。

同样的，如果一个非常细小的信号无法展示，可以通过增大垂直范围来放大信号。

通过调节示波器的时间轴和基准线，可以让信号向左或向右移动。

第四步：分析并设置信号的参数观测到信号后，最后一步是分析并设置信号的参数。

通过观察信号的峰值和周期，我们可以得出一些基本的参数，如峰峰值、频率。

此时，如果我们需要进一步掌握更详细的信息，如相位、上升时间等，就需通过不同的触发源和裕度选择以获得更完整的信号形状。

示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信和电力等领域。

以下是示波器的正确使用方法的总结：
连接电源和信号：
将示波器正确连接到电源，并使用探头将信号源连接到示波器的输入端口。

设置电压范围：
根据测量信号的幅值范围，设置示波器的垂直电压刻度，确保波形在屏幕上适当可视。

设置时间基准：
根据测量信号的频率，设置示波器的水平时间刻度，以确保波形在屏幕上有足够的时间分辨率。

触发设置：
设置触发条件，以确保波形在屏幕上稳定显示。

可以设置触发电平、触发边沿和触发通道等参数。

垂直位置调整：
如果需要，调整信号在屏幕上的垂直位置，以便更好地查看波形的细节。

水平位置调整：
调整信号在屏幕上的水平位置，以便更好地查看波形的相位或时间关系。

选择触发通道：
如果测量信号需要外部触发，则选择正确的触发通道，并确保触发条件正确设置。

测量和分析：
使用示波器上的测量工具，如峰峰值、频率、周期等，对信号进行测量和分析。

存储和导出：
如果需要保存或导出波形，使用示波器的存储和导出功能，以便将数据用于后续分析或文档记录。

校准：
定期进行示波器的校准，以确保测量结果的准确性和可靠性。

保持设备安全：
遵循示波器和信号源的规范和安全要求，以防止设备损坏或安全风险。

了解示波器功能：
熟悉示波器的各种功能和选项，以充分利用其功能，例如FFT（快速傅里叶变换）、存储和回放等。

以上总结提供了使用示波器的一般指导，具体的步骤可能因示波器型号和厂商而有所不同。

在使用示波器之前，建议查阅相应的用户手册以获取详细的操作说明。

总结示波器的正确操作方法
总结示波器的正确操作方法如下：
1. 准备和连接测量设备：将示波器与待测电路或信号源连接，确保连接正确并牢固。

2. 调整触发方式：根据需要选择触发方式，如边沿触发、脉冲触发或视频触发，并设置触发电平或触发边沿。

3. 调整时间基准：选择合适的时间基准，以便能够观察到信号的关键部分。

可以通过调节时间/CMOS控件或旋转时间基准调整旋钮来实现。

4. 调整垂直灵敏度：根据待测信号的幅值范围，选择合适的垂直灵敏度。

可以通过调节电压/CMOS控件或旋转垂直灵敏度调整旋钮来实现。

5. 调整扫描/水平控制：确保信号在屏幕上水平显示，通过调节扫描速率或水平位置控制来实现。

6. 调整增益：根据需求调整增益，以便更好地观察信号的细节。

可以通过电压探头旋钮或相应的增益/衰减选择器来实现。

7. 快速显示控制：根据需要，可以使用快速显示控制功能来加快屏幕刷新速率，
捕捉瞬态信号。

8. 观察信号：通过查看屏幕上的波形图，观察待测信号的形状、幅值、频率等信息。

可以使用游标或测量功能获取更精确的测量结果。

9. 存储和分析数据：根据需要，可以使用示波器的数据存储功能将波形数据保存到内存或外部存储介质中，以便以后分析和比较。

10. 断电和安全注意事项：在使用示波器结束后，应将电源关闭，并按照安全操作程序进行正确的断电操作。

此外，还应遵守适当的电气安全规定，以确保使用示波器时的人身安全和仪器的正常工作。
