2020九年级物理提升训练——专题九：电功和电功率(带答案解析)

人教版九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

专题9 电功和电功率的计算电功和电功率的计算是各省市中考必考的知识点，有关电功率的计算，要求对电压表、电流表、变阻器、用电器的连接和使用准确掌握，对欧姆定律、串并联电路电流电压规律、电功和电功率的公式能熟练掌握，并能灵活变形、推理，综合性很强。

一、电功的计算公式：（1）与电能表有关的电功（能）的计算公式：①长时间消耗的电能：W=W2-W1（W1、W2是电能表在不同时间时的电能表计算器的示数）②短时间内电能表转过n转：nWN=（N是电能表标的Nr/kW·h或Nimp/kW·h）例题1、（2021广西贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。

【答案】201.8 0.6。

【解析】电能表的读数是201.8kW·h，若该电能表的表盘转了360转，则此时用电器消耗的电能360r=0.6kW h600r/kW hnWN==⋅⋅。

【点拨】电能表读数时，计算器上最后一位是小数点后的数值，单位是kW·h；对点练：小明家电能表本月初的示数为821.6ｋW•h，本月底的示数如图所示，小明家本月消耗的电能为______kW•h，如果按0.5元/（kW•h）的电价计费。

本月应付电费______元。

【答案】130 65。

【解析】月初时已消耗的电能W1＝821.6kW•h，本月底消耗电能为W2＝951.6kW•h，则这个月考点透视迷津点拨与点对点讲消耗的电能 W=W1﹣W2=951.6kW•h﹣821.6kW•h=130kW•h，电费的单价为0.5元/（kW•h），应交电费为130kW•h×0.5元/（kW•h）=65元。

（2）电功大小的影响式——电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系，加在用电器上的电压越高、通过的电流越大、通电时间越长，电流做功越多，即：W=UIt。

九年级下册物理 电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

2020年中考物理复习专题21《电功和电功率》一、单选题（共9题；共18分）1.“千瓦时”是下列哪个物理量的单位（）A. 电能B. 电流C. 电功率D. 电压2.下列家用电器中，属于电热器的是：（）A. 电烙铁B. 电风扇C. 电视机D. 电冰箱3.下列家用电器中，在正常工作时电功率为1000W的可能是（）A. 空调机B. 节能灯C. 电视机D. 笔记本电脑4.某直流电动机标有“36V18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min．则电动机在这段时间内产生的热量是（）A. 1.08×104JB. 300JC. 3.888×105JD. 1.05×104J5.甲用电器标有“220V20W”，乙用电器标有“220V60W”，它们都在额定电压下工作，则下列判断中正确的是（）A. 甲用电器做功一定多B. 做相同的功，甲用电器用的时间一定少C. 乙用电器做功一定多D. 相同时间内，乙用电器做的功一定多6.如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W7.小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W8.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过0.6AB. R1两端电压不超过3VC. 滑动变阻器连入电路的阻值在10−20Ω范围内变化D. 电路的总功率在1.8～3W范围内变化9.如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | ΔU1ΔI |+| ΔU2ΔI|＝R1+R2 D. |△U1|＜|△U2|二、填空题（共8题；共23分）10.如图甲所示是某家庭用的电能表，图乙是小华家某月月初、月末的两次读数，则他家本月消耗的电能为________kw•h．若该电能表转盘在6min时间内转了200转，则这段时间内他家的用电器消耗的电功率为________kw．11.一个灯泡标有“220V40W”字样，灯泡正常发光时通过的电流是________A，若把此灯泡接到110V的电源上，则灯泡消耗的实际功率为________W。

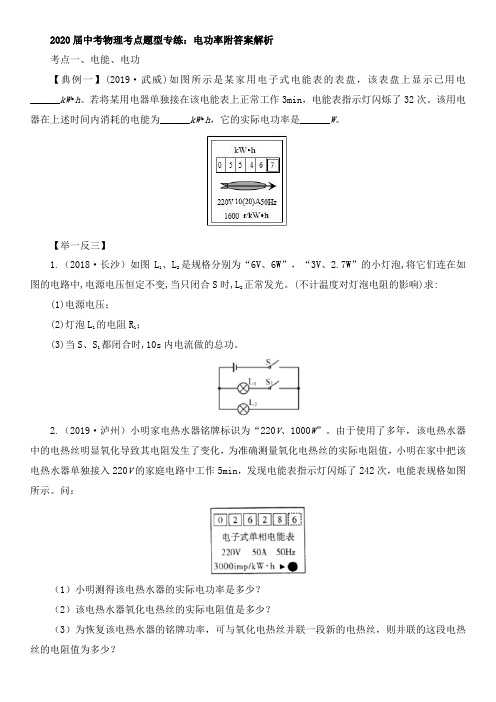

2020届中考物理考点题型专练：电功率附答案解析考点一、电能、电功【典例一】(2019·武威)如图所示是某家用电子式电能表的表盘，该表盘上显示已用电______kW•h。

若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。

该用电器在上述时间内消耗的电能为______kW•h，它的实际电功率是______W。

【举一反三】1.（2018·长沙）如图L1、L2是规格分别为“6V、6W”，“3V、2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。

(不计温度对灯泡电阻的影响)求:(1)电源电压；(2)灯泡L1的电阻R1；(3)当S、S1都闭合时,10s内电流做的总功。

2.（2019·泸州）小明家电热水器铭牌标识为“220V、1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？3.（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L 的水可升温_____℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。

[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]考点二、电功率【典例二】（2019·河北）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

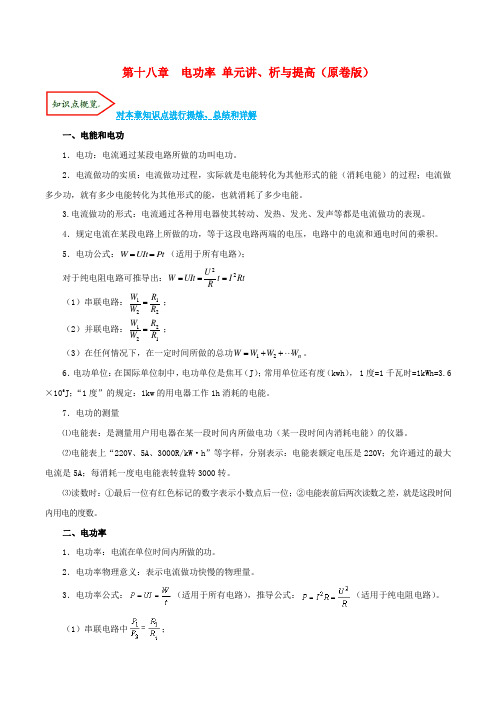

第十八章 电功率 单元讲、析与提高（原卷版） 对本章知识点进行提炼、总结和详解一、电能和电功1．电功：电流通过某段电路所做的功叫电功。

2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。

3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

5．电功公式：（适用于所有电路）；对于纯电阻电路可推导出： （1）串联电路：； （2）并联电路：； （3）在任何情况下，在一定时间所做的总功。

6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ）， 1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。

7．电功的测量⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

⑵电能表上“220V 、5A 、3000R/kW ·h ”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。

⑶读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

二、电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：（适用于所有电路），推导公式：（适用于纯电阻电路）。

（1）串联电路中；Pt UIt W ==Rt I t RU UIt W 22===2121R R W W =1221R R W W =n W W W W ⋅⋅⋅++=21（2）并联电路中：；（3）无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n。

4．电功率单位：在国际单位制中，功率单位是瓦特（W），常用单位：千瓦（kW）。

电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。

当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。

（物理）九年级物理电功率专项训练及答案含解析一、电功率选择题1．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

故答案为：A。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化.3．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。

九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

【物理】九年级物理电功率专题训练答案及解析一、电功率选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。

图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（）A. 电流表的示数减小B. 电压表的示数增大C. 电路总电阻增加D. 电路总功率减小【答案】B【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。

由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C不符合题意；A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，A 不符合题意；B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，B符合题意；D、由可知，电路总功率增大，D不符合题意。

故答案为：B。

【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时R阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI可知电路总功率的变化.2．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。

【答案】D【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小=U/（R L+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：P L小 =I小2 R L =（0.18A）2×5Ω=0.162W，B不符合题意，故答案为：D。
