九年级物理电功率易错题(Word版 含答案)

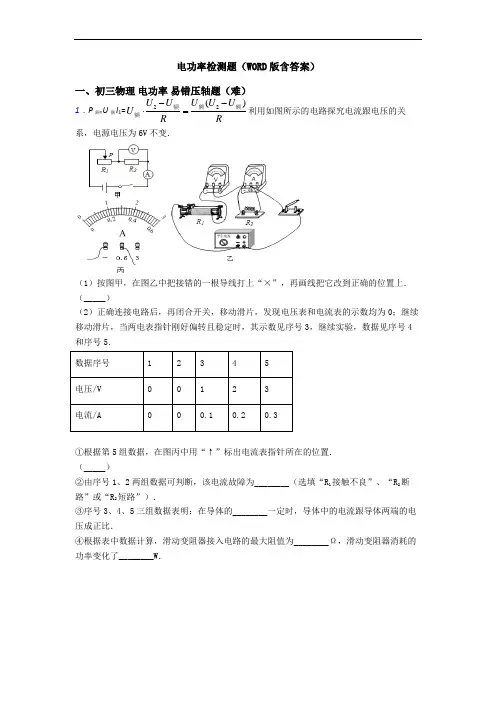

电功率检测题（WORD 版含答案）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。

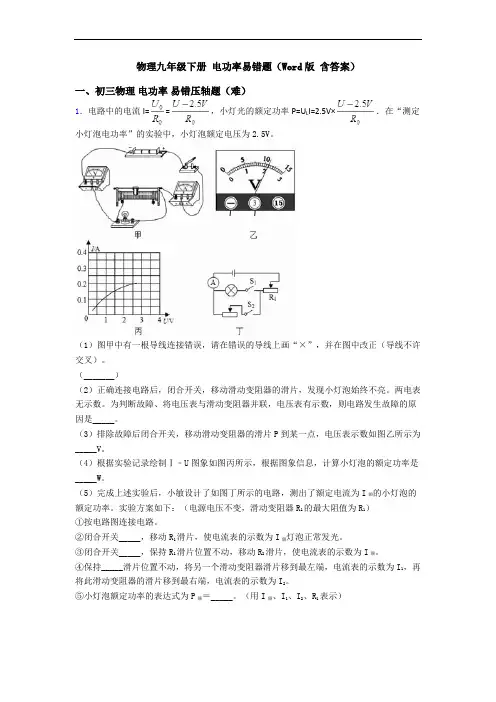

物理九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

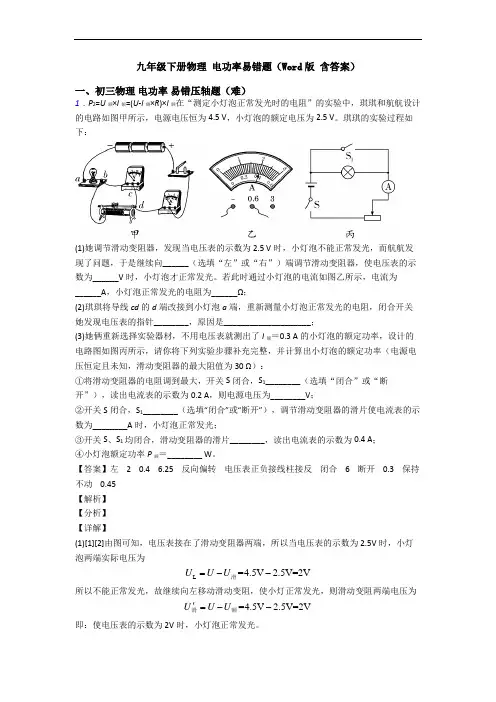

九年级下册物理 电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

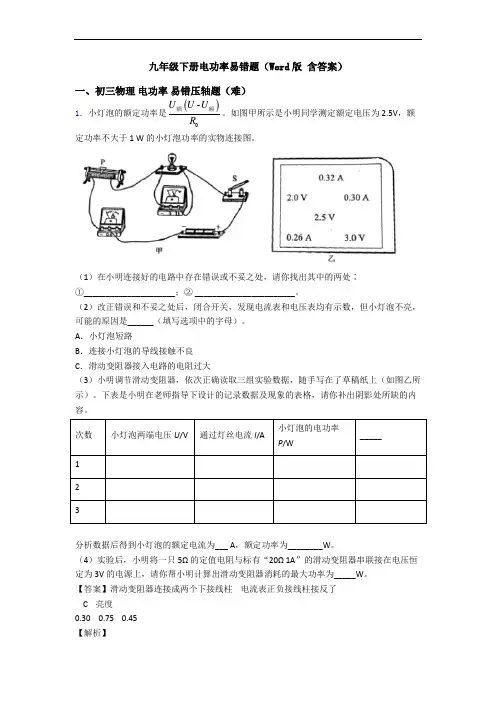

九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．小灯泡的额定功率是()-U U UR额额。

如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。

（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶①_____________________；② _______________________。

（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。

A．小灯泡短路B．连接小灯泡的导线接触不良C．滑动变阻器接入电路的电阻过大（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。

下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。

次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W_____123分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。

（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。

【答案】滑动变阻器连接成两个下接线柱电流表正负接线柱接反了C 亮度0.30 0.75 0.45【解析】【分析】【详解】(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。

(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。

(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。

[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为P=UI=2.5V⨯0.30A=0.75W(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为222000220000()()24U U UP UI RR R RR RR R RR R====-++++当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为2．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

九年级物理下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2A U U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

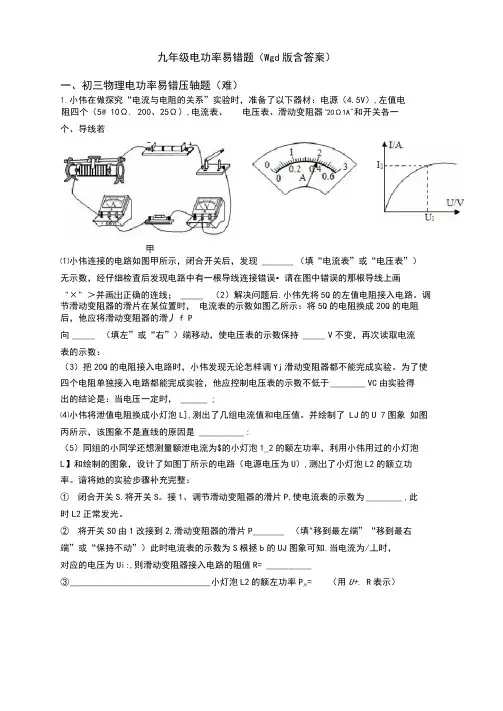

九年级电功率易错题（Wgd 版含答案）一、初三物理电功率易错压轴题（难）1.小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V ）,左值电⑴小伟连接的电路如图甲所示，闭合开关后，发现 _______ （填“电流表”或“电压表”） 无示数，经仔细检査后发现电路中有一根导线连接错误•请在图中错误的那根导线上画"×" ＞并画岀正确的连线； _____ （2）解决问题后.小伟先将5Q 的左值电阻接入电路。

调节滑动变阻器的滑片在某位置时， 电流表的示数如图乙所示：将5Q 的电阻换成20Q 的电阻后，他应将滑动变阻器的滑丿f P向 _____ （填左”或“右”）端移动，使电压表的示数保持 _____ V 不变，再次读取电流 表的示数：（3）把20Q 的电阻接入电路时，小伟发现无论怎样调Yj 滑动变阻器都不能完成实验。

为了使 四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于 ________ VC 由实验得 出的结论是：当电压一定时， ______ ;⑷小伟将泄值电阻换成小灯泡L],测出了几组电流值和电压值。

并绘制了 LJ 的U 7图象 如图丙所示，该图象不是直线的原因是 __________ :（5）同组的小同学还想测量额泄电流为$的小灯泡1_2的额左功率，利用小伟用过的小灯泡 L 】和绘制的图象，设计了如图丁所示的电路（电源电压为U ）,测岀了小灯泡L2的额立功 率。

谙将她的实验步骤补充完整：① 闭合开关S.将开关S 。

接1、调节滑动变阻器的滑片P,使电流表的示数为 ________ ,此 时L2正常发光。

② 将开关SO 由1改接到2,滑动变阻器的滑片P _______ （填"移到最左端”“移到最右 端”或“保持不动”）此时电流表的示数为S 根拯b 的UJ 图象可知.当电流为/丄时， 对应的电压为Ui:,则滑动变阻器接入电路的阻值R= __________③ ____________________________ 小灯泡L2的额左功率P jt = （用U+. R 表示）电压表、滑动变阻器U20Ω1A^和开关各一个、导线若甲阻四个（5@ 10Ω. 200、25Ω）,电流表、AVc⅛JSoT右2 2.5电流与电阻成反(U - /×∕? )×∕【解析】【分析】【详解】(1)⑴原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

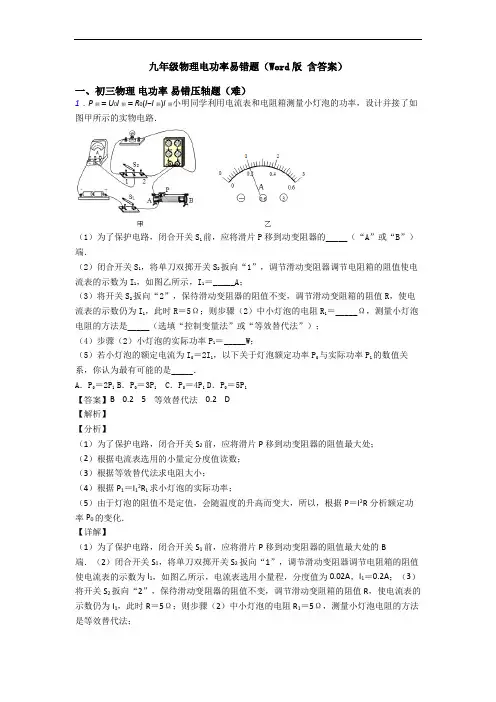

九年级物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S2前，应将滑片P移到动变阻器的阻值最大处；（2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P1＝I12R L求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化．【详解】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B 端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1＝0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1＝I12R L＝（0.2A）2×5Ω＝0.2W；2．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。

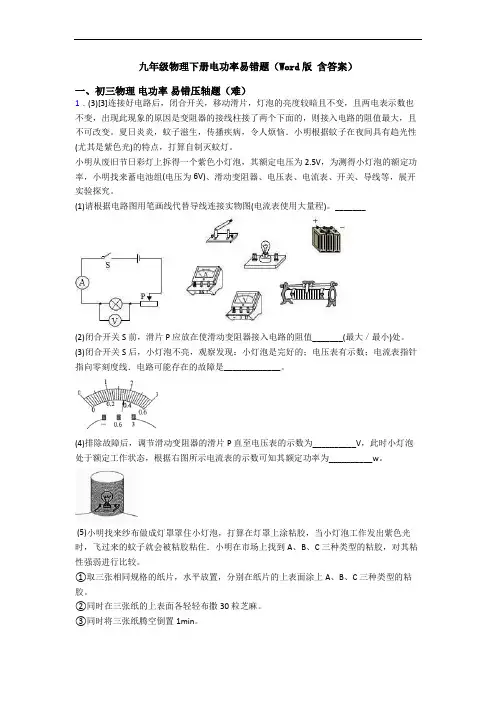

九年级物理下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S前，为了保护电路，滑片P应放在使滑动变阻器接入电路的阻值最大处。

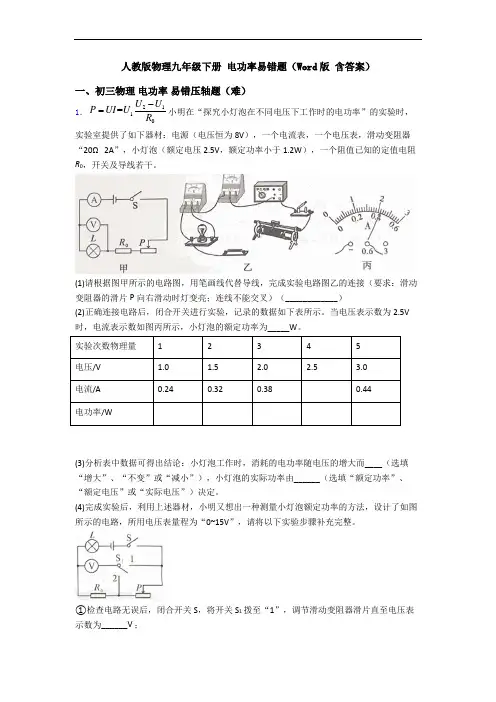

人教版物理九年级下册 电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．2110=U U P UI U R -=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V ），一个电流表，一个电压表，滑动变阻器“20Ω 2A ”，小灯泡（额定电压2.5V ，额定功率小于1.2W ），一个阻值已知的定值电阻R 0，开关及导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P 向右滑动时灯变亮；连线不能交叉）（____________）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。

当电压表示数为2.5V 时，电流表示数如图丙所示，小灯泡的额定功率为_____W 。

实验次数物理量1 2 3 4 5 电压/V1.0 1.52.0 2.53.0 电流/A0.24 0.32 0.38 0.44 电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。

(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V ”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S ，将开关S 1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S 1，拨至“2”读出电压表示数为U 0；③小灯泡的额定功率P 额=______（用U 额、U 0、R 0表示）。

若步骤②中，在将开关S 1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。

【答案】如图，正确连线，滑动变阻器接线柱接正确1分1.05 增大 实际电压 5.5 00U U R ⋅额 偏小 【解析】【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P =UI 计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系；(4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S 1拨至“2”，求出此时电路中的电流即为小灯泡的额定电流，根据P 额=U 额I 额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。

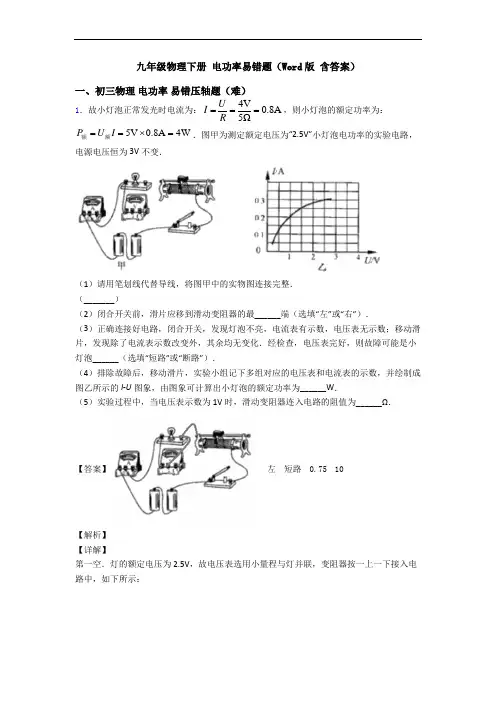

九年级物理下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】左短路0.7510【解析】【详解】第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：2．所以B选项正确．在测量标准电压为3.8V的小灯泡电阻的实验中，电源电压恒为6V。

（1）小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误。

请你按要求在图将需改错的导线画“ד，并补画出正确的导线___________。

人教版物理九年级下册 电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

九年级物理全册第十八章电功率重点易错题单选题1、下列实例中，为了防止电热产生危害的是（）A．用电熨斗熨衣服B．高空飞行员所穿衣服里有电热保温装置C．电视机的机壳上有许多小孔D．孵化家禽的电热孵卵机答案：CABD．电熨斗、高空飞行员所穿衣服里的电热保温装置、孵化家禽的电热孵卵机都是利用电热来为人类服务，故ABD不符合题意；C．电视机的机壳上有许多小孔是为了把各电器元件工作时产生的热量及时散失掉，即是为了防止电热危害，故C符合题意。

故选C。

2、如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h答案：BA．电能表读数时，数字方框中最后一位是小数，单位是kW•h，由图可知，此时电能表的读数为8633.5kW•h，故A正确，不符合题意；B．电能表上的“10A”表示电能表允许通过的最大电流为10A，家中干路中的总电流为20A时，超过了最大电流，该电能表不能工作，故B不正确，符合题意；C．3600r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过3600圈，故C正确，不符合题意；D．电能表读数的单位是kW•h，故D正确，不符合题意。

故选B。

3、连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。

关于该实验，下列说法中正确的是（）A．可以验证电功与电压大小的关系B．L1对应的电压表示数比L2小C．通过L1的电流比L2大D．L1、L2规格是相同的答案：AA．灯泡L1和L2串联，通过两灯泡的电流和时间相等，观察到白炽灯泡L1比L2亮，可知两灯实际功率不等，由P=UI可知，两灯获得的电压不同，在电流和时间相等，电压不等的情况下，根据W=UIt，可知此电路可以验证电功与电压大小的关系，故A正确；B．灯泡L1和L2串联，通过两灯泡的电流相等，而白炽灯泡L1比L2亮，则灯泡L1的实际功率比L2大，由P= UI可知，L1对应的电压表示数比L2大，故B错误；C．灯泡L1和L2串联，通过两灯泡的电流相等，故C错误；可知，L1的电阻大于L2的电阻，两灯规格不相同，D．L1两端的电压比L2大，通过两灯的电流相等，根据R=UI故D错误。

电功率专题练习（word 版一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。

则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。

（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。

________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。

_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。

【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。

因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。

人教版九年级下册物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．(3)[4]小敏的观点是错误的，原因是小灯泡在不同电压下的电功率是不同的，所以不能取平均值减小误差。

九年级下册物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2A U U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

物理九年级下册 电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。
