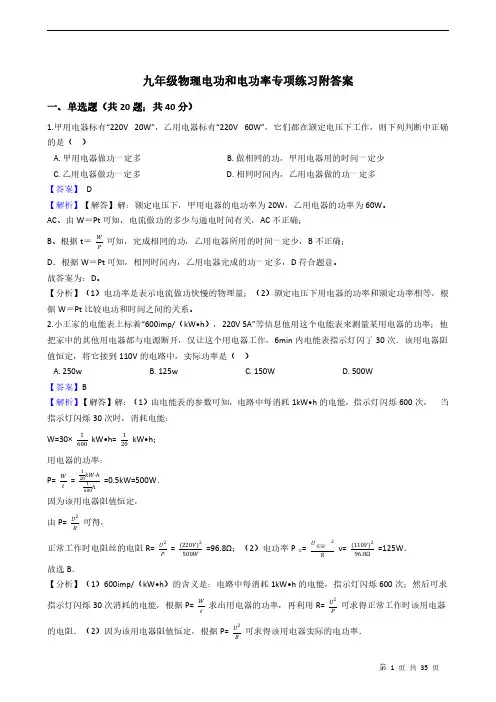

九年级物理电功和电功率专题训练试卷1

电能与电功率1、家用的手电筒．用干电池作电源．正常发光时电流为O ．32A ．小灯泡的电功率接近：（ ）A ．1WB ．10WC ．0.1KWD ．1KW5、如图所示，灯L 1、L 2上分别标有“6V 6W ” 、“6V 3W ”的字样，当开关S 闭合时，灯L 1、L 2都能发光，则甲、乙两电压表的示数之比是A ．1∶1B ．1∶2C ．2∶3D ．3∶26、如图13所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9、将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来，接在电压为6V 的电源两端，接通电路后，以下说法正确的是A.两只小灯泡都不能正常工作，甲灯比乙灯亮B.两只小灯泡都能正常发光C.通过乙灯的电流较大 ，所以乙灯较亮D.两只小灯泡的总功率小于2W 10、标有“220V 100W ”字样的家用电器正常工作时的电功率 A ．大于100瓦 B ．小于100瓦 C ．等于100瓦 D ．等于100瓦 二、填空题11、额定电压为6V 的灯泡，正常发光时通过灯丝的电流是2A ，则该灯泡的额定功率是＿ W 。

12、学习了电学知识以后，好学的李明仔细观察了家中电热水壶的铭牌（如表所示），电热水壶正常工作时的功率为＿＿＿＿W 。

他将电热水壶中装满水，通电1.5min 后，测出水温从20℃上升到40℃。

在此过程中，水吸收热量＿＿＿＿J[c 水=4.2×103J(/kg •℃)]。

14、某照明灯额定电压是36V ，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是＿＿＿＿A ．如果电源电压是48V ，为使照明灯正常发光，可以在电路中串联一个阻值为＿＿＿＿Ω的电阻．15、小刚用如图3甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R 1的阻值是 ＿＿＿＿ Ω．实验时，电源电压保持5V 不变，当滑片P 位于a 端时，滑动变阻器消耗的电功率是＿＿＿ W ，此时，电阻R 1在10min 内产生的热量为＿＿＿＿ J ． 三、实验题 18、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为3.8V 的小灯泡和一个标有“20Ω 1.5A ”的滑动变阻器，设计了如图16甲所示的电路。

九年级物理第十三章电功和电功率同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A，B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大2、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量3、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“50Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③4、家庭电路中，造成人体发生触电事故的原因是（）A．人体带来了电B．有电流通过人体C．有电压加在人体上D．通过，人体的电流超过安全值5、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。

中考物理总复习《选择题-电能和电功率》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________ 一．选择题（共10小题）1．某大学倡导寄宿学生对宿舍内安全用电情况进行自查，下列符合安全用电原则的是（）A．用湿抹布擦正在发光的灯泡B．手机充电时被衣物覆盖C．同一个插线板上接入多个大功率用电器D．更换灯泡前先切断电源2．下列说法与实际相符的是（）A．中学生正常步行5min通过的路程约为4000mB．小明将掉到地板上的一本物理课本拾起来，放在课桌上做的功约2JC．家用电视机每小时耗电约1kW•hD．家用空调正常工作时的电流约为50A3．如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A。

当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A。

在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A．电源电压为8VB．滑动变阻器连入电路的阻值范围是40Ω～20ΩC．定值电阻R0的功率为0.8WD．通电1min，整个电路消耗的电能最多为120J4．小明拍到一张电能表照片，如图所示，他仔细观察照片后得到下列结论，你认为正确的是（）A．电能表工作时的最大电流为5AB．拍照片时，小明家已消耗的电能为9316kW•hC．电能表上的转盘转过500转，消耗的电能为3.6×105JD．把此电能表接入家庭电路，电路消耗的总功率不超过2200W5．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用测电笔接触A点氖管发光，接触B点氖管不会发光C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D．用测电笔辨别火线、零线时，手指不能接触笔尾金属体6．关于家庭电路和安全用电，下列说法正确的是（）A．甲图：当有人触电时，应第一时间直接用手把他拉开B．乙图：测电笔接触火线时，测电笔氖管会发光C．丙图：空气开关跳闸，一定是家庭电路出现短路造成的D．丁图：三脚插头接入插座后，能有效防止用电器金属外壳带电对人造成伤害7．如图所示，电源电压为4.5V保持不变，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，闭合开关S后，移动滑动变阻器的滑片，下列说法正确的是（）A．变阻器滑片向右滑动时，电压表示数变小B．小灯泡正常发光时，电流表示数是0.6AC．滑动变阻器连入电路的阻值变化范围是4Ω～10ΩD．当滑动变阻器连入电路的阻值为5Ω时，灯泡的功率为1.25W8．有一个“6V 4W”的发光二极管，他们的电流和两端电压的关系如图所示。

九年级物理电能和电功同步练习试题及答案解析（中考知识考点整理）◆选择题1.家用电能表抄见数所用的单位是（）A.千瓦B.千瓦时C.库仑D.伏特2.下列家用电器在工作中，将电能转化为机械能的是（）A.电饭锅B.电风扇C.电视机D.电热水壶3.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能◆填空题4.某品牌电热饮水机加热功率800W、保温功率40W，如果饮水机一天（按24h计算）有2h处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电 ______k W•h。

5.某品牌手机充电宝，上面标有电压为5V，容量为12000m A•h，它充满电后，可以储存的电能是 ______ J，在充电过程中，将电能转化为 ______ 能储存。

6.小明家电能表本月初的示数为，本月底的示数如图所示，小明家本月消耗的电能为 ______ kw•h，如果按0.5元/（kw•h）的电价计费。

本月应付电费 ______ 元，该电能表的参数表明，小明家能同时使用的用电器总功率不得超过 ______ W。

7.利用如图所示的电路可以验证电功与电流的关系。

（1）图中两只灯泡的连接方式是 ______ 联，选择这种连接方式是为了控制 ______ 相同。

两只灯泡工作时的电阻要 ______ （选填“相同”或“不同”）。

（2）小明正确操作，验证了实验的结论。

支持该结论的实验现象 ______ 。

8.如图所示，是“探究电流做功与哪些因素有关”的实验电路。

（1）实验设计利用了能量转化的原理，即电流在做功过程中电能转化为物体的______ 能。

（2）实验时，利用“转换法”，通过观察 ______ 变化的大小，就可判断电流做功的多少。

（3）电路采用两不同阻值的电阻丝串联，目的是使 ______ ，这是用来研究电流做◆实验探究题功跟 ______ （选填“电流”或“电压”）的关系。

电功、电功率练习题一、填空题：（每空2分，共46分）1．把R1、R2两个阻值不同的定值电阻接入电路中，已知R1两端的电压为U1，R2两端的电压为U2，通过R1、R2的电流分别为I1、I2。

若U1=U2，则P1：P2= ，若I1=I2，则P1’：P2’=。

2．在家庭电路中，表用来测量用户消耗的电能。

标有“220V 2000W”字样的电热水壶正常工作3分钟，消耗电能千瓦时。

3．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆、行人通行，若每只灯的规格都是“220V 300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15小时要消耗电能焦。

4．现有阻值分别是10欧、15欧的电阻两只，允许通过它们的最大电流分别是1安和0.6安，若将它们串联起来使用，两端允许加的最大电压是伏，电路的最大功率是瓦。

5．下表是国产洗衣机的说明书所列数据，由此可知洗衣机正常工作的电流为安，若洗衣、脱水累计1小时，则洗衣机消耗的功率为千瓦时。

额定电压额定洗衣、脱水功率洗衣、脱水容量220伏440瓦5千克6．一个“12V 、6W”的小灯泡，如果接到36伏电源上，为使其正常发光，需串联一个阻值为的电阻，该电阻消耗的功率是。

7．图1所示的电路中L1、L2分别标有“220V 25W”和“220V 40W”的灯泡，为了使灯都正常发光，应闭合开关，为了使灯L I比L2亮，应闭合开关。

图1S2、S3同时闭合，电路将发生现象。

8．电动吹风机标有“220V 1100W”字样，正常工作10分钟，消耗电能焦。

它的电阻为欧。

9．将标有“6V 3W”和“6V 9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，则加在电路两端电压是伏；此时两灯的实际功率各为瓦和瓦。

10．一只标有“220V 5A”的电能表，可以在最大功率是瓦的家庭中使用；在120瓦电冰箱、100瓦电视机、750瓦微波炉都在工作的情况下，最多还能点亮盏“220V 60W”的灯。

11．如图所示的电路中，两电阻丝的阻值相等，电源电压不变，当S1接在b点，S2断开时，电路总功率为P1，当S1接a点S2闭合时，电路总功率为P2，则P2：P1 = 。

专题06 电功率一、选择题1．（2022·广西贺州·九年级期末）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多2．（2022·湖南湖南·九年级期末）如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A．电源电压是6VB．R2的最大阻值是20ΩC．R1的电阻是10ΩD．当滑片P移动中点时，10s内电流通过R1产生的热量是18J3．（2022·河北沧州·九年级期末）如图所示，将标有“12V6W”的灯泡1L和“12V3W”的灯泡2L接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是()A．电路总功率等于9W B．电路总功率大于9WC．灯泡1L和2L一样亮D．灯泡2L比灯泡1L亮4．（2022·河北保定·九年级期末）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W5．（2022·贵州·贞丰县黔峰学校九年级期末）额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:36．（2022·安徽·萧县城北初级中学九年级期末）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多7．（2022·广东东莞·九年级期末）如图中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合，①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光，灯泡L在②中比在①中（设灯丝电阻不变）（）A．电功率较大，亮度较亮B．电功率较小，亮度较暗C．电功率相同，亮度相同D．电功率较大，亮度较暗8．（2022·浙江·宁波东海实验学校九年级期末）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（）A．电路的最大功率是3.6WB．小灯泡的最小功率是0.75WC．电流表的最小示数是0.15AD．电流表的最大示数是0.4A二、填空题9．（2022·黑龙江·甘南县兴十四学校九年级期末）如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为_______A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热量为________J．10．（2022·广西贺州·九年级期末）如图是探究电流通过导体产生的热量与______关系的实验装置，实验中用U 形管内液面的______反映导体产生热量的多少.通电一段时间后，容器______（选填“甲”或“乙”）内电阻丝产生的热量较多。

（物理）九年级物理电功率专项训练及答案含解析一、电功率选择题1．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

故答案为：A。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化.3．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。

电功率计算题专项训练一、计算电功率1．如图所示，电源两端电压不变，电阻R1的阻值为10Ω，闭合开关，电流表A2的示数为0.2A，电流表A1的示数为0.6A．求（1）通过R1的电流I1；（2）电路消耗的总功率为多少。

2．如图所示电路中，小灯泡L标有“6V 3W”字样，R2为3Ω，当S1、S2都闭合时，电流表示数为0.7A，这时小灯泡L正常发光。

灯的电阻不变，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的功率。

3．如图所示电路中，小灯泡L标有“6V3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的电功率。

4．如图所示电路，电源电压为6V且保持不变，电阻R1的阻值是10Ω，R2的阻值是20Ω。

（1）当开关S1闭合、S2 断开，滑动变阻器接入电路中的电阻为10Ω时，通过电阻R1的电流是多少？（2）当开关S1、S2都闭合，滑动变阻器滑到最左端时，电路中的总功率是多少？5．如图所示的电路中，电源电压恒为6V。

求：（1）当开关S1闭合，S2、S3断开时，电流表示数为0.3A，求R 的阻值；（2）闭合开关S1、S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻；（3）只闭合开关S2，断开S1、S3，求小灯泡的实际功率（假设小灯泡的电阻不变）。

二、电器档位类型6．如图所示是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。

该电热器接入电压恒为220V的电路中，电热丝R1的阻值为440Ω，电热器高温档的功率为990W。

（1）请写出低温挡时S1、S2两个开关的状态；（2）低温档时通过电路的电流；（3）电热丝R 2的阻值。

7．下表为一只三角牌电饭锅的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝。

求：（1）电烤箱在高温挡正常工作10min 所消耗的电能，高温档时S 2是闭合还是断开？ （2）电路中R 1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R 1的功率。

人教版2023初中物理九年级物理全册第十八章电功率专项训练题单选题1、关于电功、电能和电功率的下列说法中，正确的是（）A．千瓦时是电功率的单位B．电功率是表示电流做功多少的物理量C．单位时间内电流做功越多，电功率就越大D．用电器电功率越大，消耗的电能越多答案：CA．千瓦时是电功的单位，千瓦是电功率的单位，故A错误；B．电功率是表示电流做功快慢的物理量，电功率大表示做功快，电功率小表示做功慢，故B错误；可知，单位时间电流做功越多，电功率越大，故C正确；C．根据P=WtD．根据W=Pt可知，用电器电功率越大，消耗的电能不一定越多，因为时间不确定，故D错误。

故选C。

2、如图所示，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。

下列关于这种体重测量仪分析正确的是（）A．体重显示表是用电流表改装成的B．工作原理图中的AB部分相当于开关C．体重越大，电路中的电流越小D．体重越大，整个电路的电功率越大答案：DA．由图可知，R1与R2串联，体重显示表与R2并联，测的是R2两端的电压，故体重显示表是用电压表改装成的，故A错误；B．当体重测量仪的上方无物体时，滑片位于绝缘体AB的位置，电路断路，但AB部分不相当于开关，故B错误；C．当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I=UR可知，电路中的电流变大，故C错误；D．体重越大时，滑动变阻器接入电路的电阻越小，电路中的电流变大，根据公式P=UI可知，整个电路的电功率越大，故D正确。

故选D。

3、如图所示是酒精浓度检测仪的简化电路图。

电源电压保持不变，R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。

闭合开关S，酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，则（）A．电路中总电阻增大B．电流表A示数增大C．电压表V示数减小D．电路的总功率减小答案：BA．酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，R2阻值随酒精气体浓度的增大而减小，电路中总电阻减小，故A不符合题意；B．根据I=U可知，电源电压不变，当电路总电阻减小时，电路电流变大，电流表A示数增大，故B符合题意；RC．根据U=IR可知，当电流增大时R1两端电压变大，电压表V示数增大，故C不符合题意；D．电路的总功率P=UI，电源电压不变，电流变大，电路的总功率变大，故D不符合题意。
