二级管电路习题选1 在题1.1图所示电路中,U 0电压为( )。
(a )12V (b )-9V (c )-3V2 在题1.2图所示电路中,所有二极管均为理想元件,则D 1、D 2、D 3的工作状态为( )。
(a )D 1导通,D 2、D 3截止 (b )D 1、D 2截止,D 3导通 (c )D 1、D 3截止,D 2导通题1.1图 题1.2图3 在题1.3图所示电路中,所有二极管均为理想元件,则D 1、D 2的工作状态为( )。
(a )D 1导通,D 2、截止 (b )D 1、D 2均导通 (c )D 1、截止,D 2导通题1.3图 题1.4图4 在题1.4图所示电路中,D 1、D 2为理想元件,则电压U 0为( )。
(a )3V (b )5V (c )2V5 电路如题1.5图(a )所示,二极管D 为理想元件,输入信号u i 为图(b )所示的三角波,则输出电压u 0 的最大值为( )。
(a )5V (b )17V (c )7V(a )(b)题1.5图6 在题1.6图所示电路中,二极管为理想元件,u A =3v,u B =2sinωtV,R=4KΩ,则u F 等于( ).(a )3V (b )2sinωtV (c)3+2sinωtV题1.6图 题1.7图7 在题1.7图所示电路中,二极管为理想元件,则输出电压U 0为( )。
(a )3V (b )0V (c )-12V8 在题1.8图(1)所示电路中,二极管D 为理想元件,设u 1=2sinωtV,稳压二极管D Z 的稳定电压为6V ,正向压降不计,则输出电压u 0的波形为图(2)中的波形( )。
(1) (2)9 在题1.9图所示电路中,稳压二极管D Z2的稳定电压为6V,D Z2的稳定电压为12V,则输出电压U0等于()。
18V(a)12V (b)6V (c)10 在题1.10图所示电路中,稳压二极管D Z1和D Z2的稳定电压分别为6V和9V,正向电压降都是0.7V。
二极管电路习题一、选择题1、在题 图所示电路中,U A0 电压为( ) (a )12V (b )-9V (c )-3V2 在题 图所示电路中,所有二极管均为理想元件,则 D1、D2、D3 的工作状 态为( ) 。
(a )D1 导通,D2、D3 截止 (b )D1、D2 截止,D3 导通 (c )D1、D3 截止,D2 导通3 在题 图所示电路中,所有二极管均为理想元件,则 D1、D2 的工作状态为 ( ) 。
(a )D1 导通,D2、截止 (b )D1、D2 均导通 (c )D1、截止,D2 导通4 在题 图所示电路中,D1、D2 为理想元件,则电压 U0 为( ) (a )3V (b )5V (c )2V5 电路如题 图(a )所示,二极管 D 为理想元件,输入信号 ui 为图(b )所 示的三角波,则输出电压 u0 的最大值为( ) 。
(a )5V (b )17V (c )7V6 在题 图所示电路中,二极管为理想元件,uA=3v,uB=2sinωtV,R=4KΩ,则 uF 等于( ).(a )3V (b )2sinωtV (c )3+2sinωtV7 在题 图所示电路中,二极管为理想元件,则输出电压 U0 为( ) (a )3V (b )0V (c )-12V8 在题 图(1)所示电路中,二极管 D 为理想元件,设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ,正向压降不计,则输出电压 u0 的波形为图(2)中的 波形( )12V9V(c)RVO题图9 在题图所示电路中,稳压二极管DZ2 的稳定电压为6V,DZ2 的稳定电压为12V,则输出电压U0 等于()。
(a)12V (b)6V (c)18V10 在题图所示电路中,稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V,正向电压降都是。
则电压U0 等于()。
(a)3V (b)15V (c)-3V11 在题图所示电路中,稳压二极管DZ1 的稳定电压UZ1=12V,DZ2 的稳定电压UZ2=6V,则电压U0 等于()。
二级管电路习题选1 在题1.1图所示电路中,U0电压为()。
(a)12V (b)-9V (c)-3V2 在题1.2图所示电路中,所有二极管均为理想元件,则D1、D2、D3的工作状态为()。
(a)D1导通,D2、D3截止(b)D1、D2截止,D3导通(c)D1、D3截止,D2导通题1.1图题1.2图3 在题1.3图所示电路中,所有二极管均为理想元件,则D1、D2的工作状态为()。
(a)D1导通,D2、截止(b)D1、D2均导通(c)D1、截止,D2导通题1.3图题1.4图4 在题1.4图所示电路中,D1、D2为理想元件,则电压U0为()。
(a)3V (b)5V (c)2V5 电路如题1.5图(a)所示,二极管D为理想元件,输入信号u i为图(b)所示的三角波,则输出电压u0的最大值为()。
(a)5V (b)17V (c)7V(a)(b)题1.5图6 在题1.6图所示电路中,二极管为理想元件,u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).(a)3V (b)2sinωtV (c)3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中,二极管为理想元件,则输出电压U0为()。
(a)3V (b)0V (c)-12V8 在题1.8图(1)所示电路中,二极管D为理想元件,设u1=2sinωtV,稳压二极管D Z的稳定电压为6V,正向压降不计,则输出电压u0的波形为图(2)中的波形()。
(1) (2)9 在题1.9图所示电路中,稳压二极管D Z2的稳定电压为6V,D Z2的稳定电压为12V,则输出电压U0等于()。
(a)12V (b)6V (c)18V10 在题1.10图所示电路中,稳压二极管D Z1和 D Z2的稳定电压分别为6V和9V,正向电压降都是0.7V。
则电压U0等于()。
(a)3V (b)15V (c)-3V11 在题1.11图所示电路中,稳压二极管D Z1的稳定电压U Z1=12V,D Z2的稳定电压U Z2=6V,则电压U0等于()。
二极管电路习题一、选择题1、在题 1.1 图所示电路中,U A0 电压为( ) (a )12V (b )-9V (c )-3V2 在题 1.2 图所示电路中,所有二极管均为理想元件,则 D1、D2、D3 的工作状 态为( ) 。
(a )D1 导通,D2、D3 截止 (b )D1、D2 截止,D3 导通 (c )D1、D3 截止,D2 导通3 在题 1.3 图所示电路中,所有二极管均为理想元件,则 D1、D2 的工作状态为 ( ) 。
(a )D1 导通,D2、截止 (b )D1、D2 均导通 (c )D1、截止,D2 导通4 在题 1.4 图所示电路中,D1、D2 为理想元件,则电压 U0 为( ) (a )3V (b )5V (c )2V5 电路如题 1.5 图(a )所示,二极管 D 为理想元件,输入信号 ui 为图(b )所 示的三角波,则输出电压 u0 的最大值为( ) 。
(a )5V (b )17V (c )7V6 在题 1.6 图所示电路中,二极管为理想元件,uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). (a )3V (b )2sinωtV (c )3+2sinωtV7 在题 1.7 图所示电路中,二极管为理想元件,则输出电压 U0 为( ) (a )3V (b )0V (c )-12V8 在题 1.8 图(1)所示电路中,二极管 D 为理想元件,设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ,正向压降不计,则输出电压 u0 的波形为图(2)中的 波形( )12V9V(c) RV O题1.1图9 在题1.9 图所示电路中,稳压二极管DZ2 的稳定电压为6V,DZ2 的稳定电压为12V,则输出电压U0 等于()。
(a)12V (b)6V (c)18V10 在题1.10 图所示电路中,稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V,正向电压降都是0.7V。
二极管练习题一、选择题1. 下列哪个选项是二极管的基本特性?A. 可逆性B. 单向导电性C. 双向导电性D. 自我振荡性2. 二极管的正向导电电压约为:A. 0.2VB. 0.3VC. 0.7VD. 1.0V3. 稳压二极管的主要用途是:A. 整流B. 稳压C. 放大D. 检波4. 下列哪个二极管具有发光功能?A. 稳压二极管B. 发光二极管C. 变容二极管D. 肖特基二极管5. 二极管的反向击穿电压是指:A. 二极管能够承受的最大正向电压B. 二极管能够承受的最大反向电压C. 二极管在正向导电时的电压D. 二极管在反向截止时的电压二、填空题6. 二极管由P型半导体和N型半导体结合形成,其结构称为________。
7. 当二极管正向偏置时,其内部的________层将允许电流通过。
8. 发光二极管(LED)在正向偏置时,电子和空穴在结区复合,释放出________。
9. 稳压二极管具有________特性,常用于电路的稳定电压输出。
10. 变容二极管的电容值会随着________的变化而变化。
三、简答题11. 简述二极管在整流电路中的作用。
12. 说明稳压二极管与普通二极管的区别。
13. 描述发光二极管(LED)的工作原理。
14. 变容二极管在电子调谐电路中是如何工作的?15. 为什么肖特基二极管的正向导电电压较低?四、计算题16. 已知一个硅二极管的正向导电电压为0.7V,若通过该二极管的电流为20mA,请计算该二极管两端的电压降。
17. 若一个稳压二极管的稳定电压为5.6V,电路中串联了一个10Ω的电阻,且电流为50mA,请计算该稳压二极管两端的电压。
五、分析题18. 某电路中使用了整流桥,分析整流桥的工作原理及其在电路中的作用。
19. 在一个电源适配器中,稳压二极管和变容二极管可能分别承担哪些功能?20. 描述发光二极管(LED)在现代显示技术中的应用,并分析其优势。
六、实验题21. 设计一个实验来验证二极管的单向导电性。
二极管电路习题一、选择题1、在题1.1图所示电路中,U AO 电压为( (a ) 12V(b ) -9V(c ) -3V2在题1.2图所示电路中,所有二极管均为理想元件,则(a ) D1导通,D2、D3截止(c ) D1、D3截止,D2导通题1.1图D1、D2为理想元件,则电压 U0为( )(c ) 2V5电路如题 1.5图(a )所示,二极管 D 为理想元件,输入信号 ui 为图(b )所示的三角波,则输出电压uO 的最大值为()。
D1、D2、D3的工作状态为() (b )D1、D2截止,D3导通 ,V R6在题1.6图所示电路中,二极管为理想元件, (a ) 3V (b ) 2sin 3 tV (c ) 3+2sin 3 tVuA=3v,uB=2sin 3 ,R=4K Q ,则 uF 等于().士 12V9V3在题1.3图所示电路中,所有二极管均为理想元件,则 (a ) D1导通,D2、截止 (b ) D1、D2均导通(c ) D1、截止,D2导通D1、D2的工作状态为 ()。
ia 1.7D2-7在题1.7图所示电路中,二极管为理想元件,则输出电压 (a ) 3V (b ) 0V (c )— 12V 8在题1.8图(1)所示电路中,二极管 定电压为6V ,正向压降不计,则输出电压U0 为()D 为理想元件,设 u0的波形为图( u 仁2sin 3 t 稳压二极管 DZ 的稳 2)中的波形()甌1.3闾4在题1.4图所示电路中, (a ) 3V (b ) 5V(a) 5V ( b) 17V ( c) 7V9亦膻14图祈示堪時屮.憩压二機管Dzm的稳疋电压为&V,贬的稳定电压为I2V,则输出电压5智十t )t(d) 12V (IO 6V (c) 18VR—---------- ------ >UQ/V⑴(rl) 3V(b) 15V(c) -3V-l jDEJ10吝通图所示电路中,稳压二(ft曽騷和Ito的稳定电压分别为磧抑站、疋向电圧降祁是0・丹刚电乐W苇! '■( >9在题1.9图所示电路中,稳压二极管出电压U0等于()。

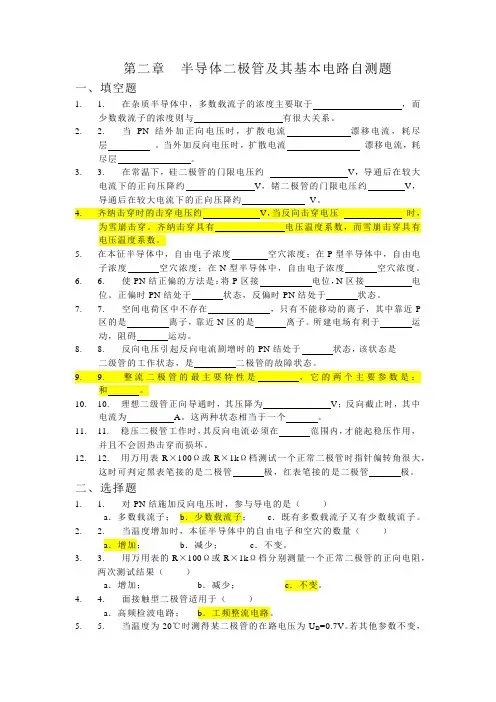

第二章半导体二极管及其基本电路自测题一、填空题1. 1.在杂质半导体中,多数载流子的浓度主要取于,而少数载流子的浓度则与有很大关系。
2. 2.当PN结外加正向电压时,扩散电流漂移电流,耗尽层。
当外加反向电压时,扩散电流漂移电流,耗尽层。
3. 3.在常温下,硅二极管的门限电压约V,导通后在较大电流下的正向压降约V,锗二极管的门限电压约V,导通后在较大电流下的正向压降约V。
5.在本征半导体中,自由电子浓度空穴浓度;在P型半导体中,自由电子浓度空穴浓度;在N型半导体中,自由电子浓度空穴浓度。
6. 6.使PN结正偏的方法是:将P区接电位,N区接电位。
正偏时PN结处于状态,反偏时PN结处于状态。
7.7.空间电荷区中不存在,只有不能移动的离子,其中靠近P区的是离子,靠近N区的是离子。
所建电场有利于运动,阻碍运动。
8.8.反向电压引起反向电流剧增时的PN结处于状态,该状态是_____二级管的工作状态,是二极管的故障状态。
10.10.理想二级管正向导通时,其压降为V;反向截止时,其中电流为A。
这两种状态相当于一个。
11.11.稳压二极管工作时,其反向电流必须在范围内,才能起稳压作用,并且不会因热击穿而损坏。
12.12.用万用表R×100Ω或R×1kΩ档测试一个正常二极管时指针偏转角很大,这时可判定黑表笔接的是二极管极,红表笔接的是二极管极。
二、选择题1. 1.对PN结施加反向电压时,参与导电的是()a.多数载流子;b.少数载流子;c.既有多数载流子又有少数载流子。
2. 2.当温度增加时,本征半导体中的自由电子和空穴的数量()a.增加;b.减少;c.不变。
3. 3.用万用表的R×100Ω或R×1kΩ档分别测量一个正常二极管的正向电阻,两次测试结果()a.增加;b.减少;c.不变。
4. 4.面接触型二极管适用于()a.高频检波电路;b.工频整流电路。
5. 5.当温度为20℃时测得某二极管的在路电压为U D=0.7V。
页共3 页《二极管及其应用》章节测验一、选择1、本征半导体又叫()A、普通半导体B、P型半导体C、掺杂半导体D、纯净半导体2、锗二极管的死区电压为( )A、0。
3VB、0.5VC、1V D、0。
7V3、如下图所示的四只硅二极管处于导通的是( )-5.3V -6V —6V -5。
3V 5V -5V0V —0.7V4、变压器中心抽头式全波整流电路中,每只二极管承受的最高反向电压为()A、U2B、2U2C、1.2 U2D、22 U25、在有电容滤波的单相半波整流电路中,若要使输出的直流电压平均值为60V,则变压器的次级低电压应为()A、50VB、60V C、72V D、27V6、在下图所示电路中,正确的稳压电路为( )7、电路如图7所示,三个二极管的正向压降均可忽略不计,三个白炽灯规格也一样,则最亮的白炽灯是()A.A B.B C.C D.一样亮8、图8所示电路,二极管导通电压均为0.7V,当V1=10V,V 2=5V时,(1)判断二极管通断情况( )A.VD1导通、VD2截止 B.VD1截止、VD2 导通C.VD1、VD2均导通 D.VD1、VD2均截(2)输出电压VO为( )A.8.37V B.3。
87V C.4.3V D.9.3V9.分析图9所示电路,完成以下各题(1)变压器二次电压有效V1为ABCDR LR L图7图9( )A.4.5V B.9V C.12V D.14V(2)若电容C脱焊,则V1为( )A.4。
5V B.9V C.12V D.14V(3)若二极管VD1接反,则( )A.VD1、VD2或变压器烧坏 B.变为半波整流C.输出电压极性反转,C被反向击穿D.稳压二极管过流而损坏(4)若电阻R短路,则( )A.VO将升高 B.变为半波整流C.电容C因过压而击穿 D.稳压二极管过流而损坏二、判断()1、本征半导体中没有载流子。
( )2、二极管的反向电流越大说明二极管的质量越好。
( )4、RCπ型滤波器的特点是:滤波效果好,有直流损耗,带负载能力差。
二极管试题及答案1. 二极管是一种具有单向导电性的半导体器件,其正向导通电压约为多少伏?A. 0.3VB. 0.7VC. 1.5VD. 2.0V答案:B2. 在电路中,二极管的正极通常用哪个符号表示?A. -B. +C. ○D. ∆答案:B3. 以下哪个不是二极管的特性?A. 单向导电性B. 整流作用C. 放大作用D. 稳压作用答案:C4. 稳压二极管的工作原理是什么?A. 利用PN结的正向导通特性B. 利用PN结的反向击穿特性C. 利用PN结的正向击穿特性D. 利用PN结的反向导通特性答案:B5. 在整流电路中,二极管的作用是什么?A. 放大信号B. 整流C. 稳压D. 滤波答案:B6. 以下哪个二极管不是按照材料分类的?A. 硅二极管B. 锗二极管C. 稳压二极管D. 肖特基二极管答案:C7. 一个二极管的正向电流为10mA,反向电流为1nA,那么它的正向电流与反向电流的比值是多少?A. 1000B. 10000C. 100000D. 1000000答案:D8. 以下哪个参数不是二极管的主要特性参数?A. 最大整流电流B. 反向击穿电压C. 导通电压D. 频率响应答案:D9. 在电路中,二极管的正向导通电压一般是多少?A. 0.2VB. 0.7VC. 1.0VD. 2.0V答案:B10. 稳压二极管的反向击穿电压称为什么?A. 导通电压B. 反向击穿电压C. 稳压电压D. 正向导通电压答案:C。
知识单元一:常用元器件 知识点一:二极管一、 PN 结的单向导电性:1) 考核等级1,难度系数1,建议分值2 1. PN 结的主要特性为______。
(a)正向导通特性 (b)单向导电性 (c)反向击穿特性 答案:(b)2) 考核等级1,难度系数2,建议分值2 2.二极管的正向电阻远______反向电阻。
(a)大于 (b)小于 答案:(b)3.二极管的导通条件是______。
(a)u D >0 (b)u D >死区电压 (c)u D >击穿电压 (d)u D <死区电压 答案:(b)4.把一个二极管直接同一个电动势为1.5V ,内阻为0的电池正向连接,该二极管______。
(a)击穿 (b)电流为0 (c)电流正常 (d)电流过大使管子烧坏 答案:(d)5.用万用表直流电压档分别测出VD1,VD2和VD3正极与负极对地的电位如图示,VD1,VD2,VD3的状态为______。
VD1+12V+13V VD2-11V-12VVD30V-1V(a)VD1,VD2,VD3均正偏 (b)VD1反偏,VD2,VD3正偏 (c)VD1,VD2反偏,VD3正偏 答案:(b)用万用表直流电压档分别测出VD1,VD2和VD3正极与负极对地的电位如图示,VD1,VD2,VD3的状态为______。
VD1+8V+11VVD2-10V-12VVD33V-1V(a)VD1,VD2,VD3均正偏 (b)VD1反偏,VD2,VD3正偏 (c)VD1,VD2反偏,VD3正偏 答案:(a)3) 考核等级1,难度系数3,建议分值26.用万用表的”R ×10”档和”R ×100”档测量同一个二极管的正向电阻,两次测得的值分别为R 1和R 2,则二者相比______。
(a)R1>R2(b)R1=R2(c)R1<R2(d)说不清哪个大答案:(c)用万用表检查二极管的好坏,正反各测两次,当两次测量为如下______状态时,二极管为坏的。
晶体二极管、三极管测试题中国计量学院2021 ~ 2021学年第二学期《模拟电子线路》单元考试试卷开课系部:信息工程学院 _ ,考试时间:年____月____日时考试形式:闭卷□√、开卷□,允许带笔、尺子、计算器等文具入场考生姓名:学号:专业:班级:题序得分评卷人一二三四五六七总分一、选择题(共22分,1-6,8各2分,第七题1分) 1、稳压二极管是工作在伏安特性的()区。
A.正向导通 B.反向截止 C.反向击穿 D.放大区 2、某三极管工作于放大状态,则其发射结和集电结的偏置为( )。
装 A. 正偏,正偏B. 正偏,反偏 C. 反偏,正偏 D. 反偏,反偏 3、下图中正确使用稳压二极管的稳压电路是 ( )。
++ RLRLVi Vi 定 --AB++ 线ViViC--D4、共集电极放大电路的特点是( )。
A.输入电阻很小,输出电阻很大 B. 输入电阻很大,输出电阻很小 C.电压放大倍数很高 D. 可用作振荡器5、下列各组态放大电路中,既有电压放大作用,又有电流放大作用是()A.共射组态 B. 共基组态 C. 共集组态6、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。
A. 83B. 91C. 100 7、现有直接耦合基本放大电路如下:A.共射电路B.共集电路C.共基电路2021-2021(二)中国计量学院《模拟电子线路》单元考试试卷共 6 页第 1 页选择正确答案填入空内,只需填A、B、……(1)输入电阻最小的电路是,最大的是;(2)输出电阻最小的电路是;(3)有电压放大作用的电路是;(4)有电流放大作用的电路是;(5)高频特性最好的电路是;(6)输入电压与输出电压同相的电路是;反相的电路是。
8、某电路中晶体三极管的符号如图,测得各管脚电位标在图上,则该管处在()A. 放大状态B. 饱和状态5VC. 截止状态1.7VD. 状态不能确定1V二、 1、(6分)如图所示电路中,D为硅二极管,导通电压为0.7V,求Vo和I。
第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。
PN结具有单向导电特性、击穿特性和电容特性。
介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。
理想情况下,二极管相当于开关闭合与断开。
介绍了二极管的简单应用电路,包括整流、限幅电路等。
同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。
教学内容、要求和重点见如表1.1。
表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示,设U im>U R,,二极管为理想,试分析电路输出电压,并画出其波形。
解:求解这类电路的基本思路是确定二极管D在信号作用下所处的状态,即根据理想二极管单向导电的特性及具体构成的电路,可获得输出U o的波形。
本电路具体分析如下:当U i增大至U R时,二极管D导通,输出U o被U R嵌位,U o=U R,其他情况下,U o=U i。
这类电路又称为限幅电路。
图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示,若输入电压U i=7sinωt (V),试分析并画出电路输出电压的波形。
(设二极管的U on为0.7V,忽略二极管内阻)。
图1-2解:用恒压降等效模型代替实际二极管,等效电路如图1-2(b)所示,当U i<-3.7V时,D2反偏截止,D1正偏导通,输出电压被钳制在-3.7V;当-3.7V<U i <3.7V时,D1、D2均反偏截止,此时R中无电流,所以U o=U i;当3.7V<U i时,D1反偏截止,D2正偏导通,输出电压被钳制在3.7V。
综合上述分析,可画出的波形如图1-20(c)所示,输出电压的幅度被限制在正负3.7V 之间。
【例题1-3】电路如图1-3(a),二极管为理想,当B点输入幅度为±3V、频率为1kH Z的方波,A点输入幅度为3V、频率为100kH Z的正弦波时,如图1-3(b),试画出Uo点波形。
第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。
PN结具有单向导电特性、击穿特性和电容特性。
介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。
理想情况下,二极管相当于开关闭合与断开。
介绍了二极管的简单应用电路,包括整流、限幅电路等。
同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。
教学内容、要求和重点见如表1.1。
表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示,设U im>U R,,二极管为理想,试分析电路输出电压,并画出其波形。
解:求解这类电路的基本思路是确定二极管D在信号作用下所处的状态,即根据理想二极管单向导电的特性及具体构成的电路,可获得输出U o的波形。
本电路具体分析如下:当U i增大至U R时,二极管D导通,输出U o被U R嵌位,U o=U R,其他情况下,U o=U i。
这类电路又称为限幅电路。
图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示,若输入电压U i=7sinωt (V),试分析并画出电路输出电压的波形。
(设二极管的U on为0.7V,忽略二极管内阻)。
图1-2解:用恒压降等效模型代替实际二极管,等效电路如图1-2(b)所示,当U i<-3.7V时,D2反偏截止,D1正偏导通,输出电压被钳制在-3.7V;当-3.7V<U i <3.7V时,D1、D2均反偏截止,此时R中无电流,所以U o=U i;当3.7V<U i时,D1反偏截止,D2正偏导通,输出电压被钳制在3.7V。
综合上述分析,可画出的波形如图1-20(c)所示,输出电压的幅度被限制在正负3.7V 之间。
【例题1-3】电路如图1-3(a),二极管为理想,当B点输入幅度为±3V、频率为1kH Z的方波,A点输入幅度为3V、频率为100kH Z的正弦波时,如图1-3(b),试画出Uo点波形。
一.单选题(共8题,80.0分)1二极管的正向电阻比反向电阻()•A、大•B、小•C、一样大•D、无法确定正确答案:B答案解析:二极管正向导通时,电流较大,呈现较小的正向电阻,反向截止时,电流较小,呈现较大的反向电阻2二极管的导通条件是()A、B、大于开启电压C、大于击穿电压D以上都不是正确答案:B3当温度升高时,二极管正向特性和反向特性曲线分别()•A、左移,下移•B、右移,上移•C、左移,上移•D、右移,下移正确答案:A4硅二极管的开启电压为()•A、0.2V•B、0.3V•C、0.5V•D、0.7V正确答案:C5硅二极管的导通电压为()•A、0.3V•B、0.4V•C、0.7V•D、1.0V正确答案:C6锗二极管的开启电压约为()•A、0.1V•B、0.3V•C、0.5V•D、0.7V正确答案:A7锗二极管的导通电压约为()A、0.1V•B、0.2V••C、0.5V•D、0.7V正确答案:B8在25℃时,某二极管的开启电压,反向饱和电流,则在35℃时,哪组数据可能正确?•A、•B、•C、•D、正确答案:D答案解析:根据温度对二极管伏安特性的影响,温度升高正向特性曲线左移,对应正向电压减小,反向曲线下移,反向饱和电流增加,只有满足正向电压减小,反向饱和电流增加的选项才正确。
二.填空题(共2题,20.0分)1二极管加正向偏置电压是指,将电源正极与二极管的_______极相连,电源负极与二极管的_______极相连,此时二极管呈现电阻________,可等效为开关_________.正确答案:第一空:阳;P第二空:阴;N第三空:较小第四空:闭合2二极管反向偏置时,呈现的电阻_______,可等效为开关________.正确答案:第一空:较大第二空:断开。
模拟电子技术二极管典型例题【例1-1】分析图所示电路的工作情况,图中I为电流源,I=2mA。
设20℃时二极管的正向电压降U D=660mV,求在50℃时二极管的正向电压降。
该电路有何用途?电路中为什么要使用电流源?【相关知识】二极管的伏安特性、温度特性,恒流源。
【解题思路】推导二极管的正向电压降,说明影响正压降的因素及该电路的用途。
【解题过程】该电路利用二极管的负温度系数,可以用于温度的测量。
其温度系数–2mV/℃。
20℃时二极管的正向电压降U D=660mV50℃时二极管的正向电压降U D=660 –(2´30)=600 mV因为二极管的正向电压降U D是温度和正向电流的函数,所以应使用电流源以稳定电流,使二极管的正向电压降U D仅仅是温度一个变量的函数。
【例1-2】电路如图(a)所示,已知,二极管导通电压。
试画出u I与u O的波形,并标出幅值。
图(a)【相关知识】二极管的伏安特性及其工作状态的判定。
【解题思路】首先根据电路中直流电源与交流信号的幅值关系判断二极管工作状态;当二极管的截止时,u O=u I;当二极管的导通时,。
【解题过程】由已知条件可知二极管的伏安特性如图所示,即开启电压U on和导通电压均为0.7V。
由于二极管D1的阴极电位为+3V,而输入动态电压u I作用于D1的阳极,故只有当u I高于+3.7V时D1才导通,且一旦D1导通,其阳极电位为3.7V,输出电压u O=+3.7V。
由于D2的阳极电位为-3V,而u I作用于二极管D2的阴极,故只有当u I低于-3.7V时D2才导通,且一旦D2导通,其阴极电位即为-3.7V,输出电压u O=-3.7V。
当u I在-3.7V到+3.7V之间时,两只管子均截止,故u O=u I。
u I和u O的波形如图(b)所示。
图(b)【例1-3】某二极管的反向饱和电流,如果将一只1.5V的干电池接在二极管两端,试计算流过二极管的电流有多大?【相关知识】二极管的伏安特性。
时量:60分钟 满分100分 记分______________一、填空题(每空1分,共40分) 1、自然界物质按其导电能力可分三类 ,分别是___________、____________、____________。
2、若半波整流电路的负载两端的电压是,则二极管承受的最高反向电压是 。
3、锗二极管的死区电压为_______V ,导通管压降为_________V ;硅二极管的死区电压为_______V ,导通管压降为_________V 。
4、常见的滤波器有 、 、 。
5、电容器滤波即将电容器__________连接于负载两端,滤除交流分量,电感器滤波是将电感器与_____________串联,以限制 _____________通过负载。
6、稳压二极管反接在电路中,工作在 _____状态。
7、2AP 系列二极管是由_________半导体材料制成的,2CP 、2CZ 系列二极管是由_________半导体材料制成的。
8、 常用的半导体材料有 和 两种。
9、 在N 型半导体中, 数量多于 的数量。
10、二极管的基本特性是 ,即加正向电压 ____,加反向电压 _。
11、发光二极管是把 能转变为 能,它工作于 状态;光电二极管是把 能转变为 能,它工作于 状态。
12、整流是把 ______转变为 ______。
滤波是将 ______转变为 ___________。
电容滤波器适用于 的场合,电感滤波器适用于 的场合。
13、常用的整流电路有 ___和 ___。
14、当加到二极管上的反向电压增大到一定数值时,反向电流会突然增大,此现象称为 _______现象。
15、根据二极管的单向导电性,可使用万用表的R×1K 挡测出其正负极,一般其正反向的电阻阻值相差越 越好。
二、选择题(每题1分,共20分) 制卷人:张炜学号:班次:姓名:……………………………………○……○………………密……○……○…………封……○……○………线……○……○………………………………… 装订线内不要答题,装订线外不要写姓名、考号,违者试卷作分处理1、二极管具有()A、信号放大作用B、单向导电性C、双向导电性D、负阻特性2、如果万用表测得二极管的正反电阻都很大,则二极管()A、特性良好B、已被击穿C、内部开路D、功能正常3、万用表测量二极管的过程中,对于同一种二极管,用万用表的不同档位测出的正向阻值不同,主要原因是()A、万用表在不同档位,其内阻不同C、被测二极管质量差B、二极管具有非线性的伏安特性D、二极管已损坏4、发光二极管的主要特点是()A、工作电压低、工作电流小、耗电省,寿命长B、工作电压高、工作电流小、耗电省,寿命长C、工作电压低、工作电流大、耗电省,寿命长D、工作电压高、工作电流大、耗电省,寿命长5、若单相桥式整流电路中有一只整流二极管击穿短路则()A. U L会升高B. U L会降低C. 不能正常工作D. 仍可正常工作6、在本征半导体中加入元素可形成N型半导体()。
模拟电子技术一、填空题:(每空1分,共25分)1、PN结正偏时(),反偏时(),所以PN结具有()导电性。
2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。
3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管是()控制元件,场效应管是()控制元件。
5、三极管具有放大作用外部电压条件是发射结(),集电结()。
6、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。
7、三极管放大电路共有三种组态分别是()、()、()放大电路。
8、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。
9、负反馈放大电路和放大倍数AF=(),对于深度负反馈放大电路的放大倍数AF=()。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
二、选择题(每空2分,共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须大于它的稳压值Uz才有导通电流,否则处于()状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是(),该管是()型。
A、(B、C、E)B、(C、B、E)C、(E、C、B)D、(NPN)E、(PNP)3、对功率放大器的要求主要是()、()、()。
A、U0高B、P0大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为(),此时应该()偏置电阻。
A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了()而设置的。
A、稳定AuB、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是()。
A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ()倍。
二级管电路习题选1 在题1.1图所示电路中,U0电压为()。
(a)12V (b)-9V (c)-3V2 在题1.2图所示电路中,所有二极管均为抱负元件,则D1、D2、D3工作状态为()。
(a)D1导通,D2、D3截止(b)D1、D2截止,D3导通(c)D1、D3截止,D2导通题1.1图题1.2图3 在题 1.3图所示电路中,所有二极管均为抱负元件,则D1、D2工作状态为()。
(a)D1导通,D2、截止(b)D1、D2均导通(c)D1、截止,D2导通题1.3图题1.4图4 在题1.4图所示电路中,D1、D2为抱负元件,则电压U0为()。
(a)3V (b)5V (c)2V5 电路如题1.5图(a)所示,二极管D为抱负元件,输入信号u i为图(b)所示三角波,则输出电压u0最大值为()。
(a)5V (b)17V (c)7V(a)(b)题1.5图6 在题1.6图所示电路中,二极管为抱负元件,u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).(a)3V (b)2sinωtV (c)3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中,二极管为抱负元件,则输出电压U0为()。
(a)3V (b)0V (c)-12V8 在题1.8图(1)所示电路中,二极管D为抱负元件,设u1=2sinωtV,稳压二极管D Z稳定电压为6V,正向压降不计,则输出电压u0波形为图(2)中波形()。
(1) (2)9 在题1.9图所示电路中,稳压二极管D Z2稳定电压为6V,D Z2稳定电压为12V,则输出电压U0等于()。
(a)12V (b)6V (c)18V10 在题1.10图所示电路中,稳压二极管D Z1和 D Z2稳定电压分别为6V和9V,正向电压降都是0.7V。
则电压U0等于()。
(a)3V (b)15V (c)-3V11 在题1.11图所示电路中,稳压二极管D Z1稳定电压U Z1=12V,D Z2稳定电压U Z2=6V,则电压U0等于()。
(a)12V (b)20V (c)6V12 已知某晶体管处在放大状态,测得其三个级电位分别为6V、9V和6.3V,则6V所相应电极为(a )。
(a)发射极(b)集电极(c)基极13晶体管工作特点是( a )。
一、(a)输入电流控制输出电流(b)输入电流控制输出电压选取题1.在N型半导体中,多数载流子为电子,N型半导体()A、带正电B、带负电C、不带电D、不能拟定2.如果在NPN型三极管放大电路中测得发射结为正向偏置,集电结也为正向偏置,则此管工作状态为()A、放大状态B、饱和状态C、截止状态D、不能拟定3.在一种放大电路中,测得某三极管各极对地电位为U1=3V,U2=﹣3V,U3=﹣2.7V,则可知该管为()。
A. PNP锗管B. NPN硅管C. NPN锗管D. PNP硅管4、已知某三极管三个电极电位为6V, 2.7V, 2V,则可判断该三极管类型及工作状态为()。
A、NPN型,放大状态B、PNP型,截止状态C、NPN型,饱和状态D、PNP型,放大状态5.已知某晶体管处于放大状态,测得其三个极电位分别为 6V、9V 和6.3V,则 6V所对应电极为()。
A. 发射极B.集电极C.基极6.二极管反向电阻()。
A.小 B.大 C.中档 D.为零7.测得晶体管三个电极静态电流分别为 0.06mA,3.66mA 和 3.6mA 。
则该管β为()。
A.70 B.40 C.50 D.608.在单相桥式整流电路中,变压器次级电压为10V(有效值),则每只整流二极管承受最大反向电压为()A.10VB.102 VC. 10/2VD.20V9.桥式整流加电容滤波电路,设整流输入电压为20V,此时,输出电压约为( )A.24VB.18VC.9VD.28.2V10.两个硅稳压管,U z1 = 6V,U z2=9V,下面那个不是两者串联时也许得到稳压值()。
A. 15 VB. 6.7 VC. 9.7 VD. 3 V二、填空题11.由于掺入杂质不同,杂质半导体分为两类,一类是在Si或Ge晶体中掺入正三价硼,称为或,在其中是多数载流子,是少数载流子;另一类是在Si或Ge中掺入正五价磷,称为或,在其中是多数载流子,是少数载流子。
12.PN结最重要特性是____________________,它是一切半导体器件基本。
13.晶体三极管在放大状态下,其集电极电流I C与基极电流I B关系式为 __________ 。
14.稳压二极管重要工作在________区。
在稳压时一定要在电路中加入限流。
15.发光二极管(LED)正向导通电压比普通二极管高,普通这 V,其反向击穿电压较低为 V,正常工作电流为 mA.16.光电二极管在电路中要连接才干正常工作。
17.半导体三极管按极性可分为________型和________型二类。
18. 当三极管被接成共射极放大电路时,从输出特性可划分为三个工作区域,即_______________区,_______________区和 _______________区。
则在模仿电路中,三极管普通工作在____________ 状态,而在数字电路中,三极管普通工作_______________ 和______________状态。
19、依照器件工作原理,双极型三极管属于控制型器件,而场效应三极管属于控制型器件。
三、综合题1.电路如下图所示,二极管是导通还是截止,R=10K ,试求出AO 两点间电压U AO ? (设二极管正向压降是0.7V )AOD2.如下图所示,稳压管D 1、D 2稳定电压分别为8V 、6V ,设稳压管正向压降是0.7V , 试求U O 。
3.整流电路如图所示 , 二极管为抱负元件, 变压器原边电压有效值U 1 为220V , 负载电 阻R L =750Ω。
变压器变比 1021==N N k .试 求:(1) 变压器副边电压有效值U 2; (2) 负载电阻R L 上电流平均值 I 0;(3) 在下表列出惯用二极管中选出哪种型号二极管适当 。
i Ou 1u O 最 大 整 流 电 流 平 均 值最 高 反 向 峰 值 电 压21AP 210AP 24AP 16mA 16mA 100mA 20V 25V 50VN 1-+4.整 流 滤 波 电 路 如 图 所 示, 变 压 器 副边 电 压 有 效 值U 210=V , 负 载 电 阻R L =500Ω,,电 容C =1000μF ,当 输 出 电 压 平 均 值 U O 为: •u O 2u 1-+-+(1)14V;(2)12V ;(3)10V;(4)9V ; (5)4.5V 五种数据时,分析哪个是合理?哪个表明出了故障?并指出原因。
(15分)(c)输入电压控制输出电压第1章半导体二极管习题选解6.1选取对的答案填入空内。
(1)在本征半导体中加入 A 元素可形成N 型半导体,加入 C 元素可形成P 型半导体。
A. 五价 B. 四价 C. 三价 (2)PN 结加正向电压时,空间电荷区将 A 。
A. 变窄 B. 基本不变 C. 变宽 (3)设二极管端电压为v D ,则二极管电流方程是 c 。
A. D vI e S B. TD V v I eS C. )1e (S -T D V v I(4)当温度升高时,二极管反向饱和电流将 a 。
A. 增大 B. 不变 C. 减小 (5)稳压管稳压区是其工作在 c 。
A. 正向导通B.反向截止C.反向击穿(6)稳压二极管稳压时,其工作在(c ),发光二极管发光时,其工作在( a )。
A .正向导通区 B .反向截止区 C .反向击穿区 6.2将对的答案填入空内。
(1)图P6.2(a )所示电路中二极管为抱负器件,则D 1工作在 状态,D 2工作在 状态,V A 为 V 。
解:截止,导通, 2.7V 。
(2)在图P6.2(b)所示电路中稳压管2CW5参数为:稳定电压V z 12V ,最大稳定电流I Zmax20mA 。
图中电压表中流过电流忽视不计。
当开关S 闭合时,电压表V 和电流表A 1、A 2读数分别为 、 、 ;当开关S 断开时,其读数分别为 、 、 。
解:12V ,12mA ,6mA ,12V ,12mA ,0mA 。
6.3 电路如图P6.3所示,已知v i =56sin ωt (v),试画出v i 与v O 波形。
设二极管正向导通电压可忽视不计。
6.4 电路如图P6.4所示,已知v i =5sin ωt (V),二极管导通电压V D =0.7V 。
试画出电路传播特性及v i 与v O 波形,并标出幅值。
图P6.3 + _v i_v o 图P6.4 + _v i _v oRRDD 1 D 23V 3V+ + __ 图P6.2 (a) 图P6.2 (b)+ _ VD 1D 2 ++ __6VR 5k Ω+V i =30VS R 22CW1.5 k ΩR 1 VA 1A 22+6.5 电路如图P6.5(a )所示,其输入电压v i1和v i2波形如图(b )所示,二极管导通电压V D =0.7V 。
试画出输出电压v O 波形,并标出幅值。
解:u O 波形如解图P1.2所示。
解图P1.26.6电路如图P6.6所示,(1)运用硅二极管恒压降模型求电路I D 和 V o 值;(2)在室温(300K )状况下,运用二极管小信号模型求v o 变化范畴。
图P6.5v R D 1+V CC (5V )D 2vttv i2/V(a) (b)v o0.30.3v i1/V解(1)求二极管电流和电压mA A VR v V I D CC D 6.8106.8101)7.0210(233=⨯=Ω⨯⨯-=-=- V V V V D O 4.17.022=⨯==(2)求v o 变化范畴图题2.4.1小信号模型等效电路如图解2.4.l 所示,温度 T =300 K 。
Ω≈==02.36.826mAmVI V r D T d 当r d1=r d2=r d 时,则mV V r R r V v d d CCO 6)02.321000(02.32122±=Ω⨯+Ω⨯⨯±=+∆=∆O v 变化范畴为)(~)(O O O O v V v V ∆-∆+,即1.406V ~1.394V 。
6.7(有错) 电路如图P6.7所示,设二极管是抱负。
(a )画出它传播特性;(b )若输入电压v I =v i =20 sin ωt V ,试依照传播特性绘出一周期输出电压 v o 波形。
解 (a )画传播特性0<v I <12 V 时,D 1,D 2均截止,v o =v I ; v I ≥12 V 时,D 1导通,D 2截止V v V k k v k k v I I O 43212)126(6)126(12+=⨯Ω+Ω+⨯Ω+Ω=-10V <v I <0时,D 1,D 2均截止,v o =v I ; v I ≤-10 V 时,D 2导通,D 1 截止图P6.6_o + V (31032)10()126(6)126(12-=-⨯Ω+Ω+⨯Ω+Ω=I I O v V k k v k k v传播特性如图解 2.4 13中 a 所示。
