车间压缩空气系统净化方案

动力车间压缩空气系统方案在现代工业生产中，压缩空气系统被广泛应用于各种设备和机械中，特别是在动力车间中。

压缩空气系统可以为生产线提供动力，驱动各种气动工具和设备，同时也可以用于控制系统和仪表。

因此，一个高效可靠的压缩空气系统对于动力车间的生产效率和质量至关重要。

本文将针对动力车间压缩空气系统的方案进行探讨和分析。

首先，我们需要了解动力车间的实际需求。

动力车间通常需要大量的压缩空气来驱动各种气动工具和设备，如钻孔机、喷漆枪、气动搅拌器等。

此外，还需要为控制系统和仪表提供稳定的气源。

因此，一个合适的压缩空气系统需要具备以下特点：高效、稳定、可靠、节能。

其次，我们需要选择合适的压缩空气设备。

一般来说，动力车间的压缩空气系统可以选择螺杆式压缩机、活塞式压缩机或离心式压缩机。

螺杆式压缩机具有高效、稳定的特点，适合大型动力车间；活塞式压缩机价格较低，适合中小型动力车间；离心式压缩机适用于大流量、低压力的场合。

在选择压缩机时，需要根据动力车间的实际需求和预算来进行考虑。

另外，压缩空气系统还需要配备合适的配件和附件，如空气干燥器、过滤器、储气罐等。

空气干燥器可以去除压缩空气中的水汽，防止管道和设备生锈腐蚀；过滤器可以去除空气中的杂质和油污，保护气动工具和设备；储气罐可以平衡系统压力，减少压缩机的启停次数，延长设备寿命。

因此，这些配件和附件同样是压缩空气系统中不可或缺的部分。

此外，压缩空气系统还需要合理设计管道布局和控制系统。

管道布局需要考虑气源的输送距离和气流的阻力，避免压力损失和能源浪费；控制系统需要根据生产线的实际情况来设计，可以采用定时控制、压力控制或流量控制等方式，以确保系统稳定运行。

最后，压缩空气系统还需要进行定期的维护和保养。

定期更换滤芯、清洗冷却器、检查管道连接等工作可以保证系统的稳定运行，延长设备的使用寿命，降低维修成本。

总之，一个高效可靠的动力车间压缩空气系统需要综合考虑设备选择、配件配备、管道布局和控制系统等方面的因素，以满足生产线的实际需求。

净化压缩空气打压、吹扫方案一、工程概况1、基本概况：净化压缩空气管道总长：2338 米净化压缩空气设计工作压力I.OMPa,气压试验压力1.15MPa管道级别GC3。

2、管道路由：净化压缩空管道起点为原有空压机站厂房内，新增一套离心空压机设备，主管道为无缝钢管D273X7,管道沿原有管廊铺设，后沿新建管廊穿越经5路，于新建厂房3C轴320线到319线处进入新建厂房。

进入厂房主管线变为D219x6,沿厂房新建管廊铺设。

到达厂房702线后，终点一条为沿7B轴到714线结束管道变为D108X4,另一条为沿702线进入管沟敷设，管道变为D159X5,到7C轴后沿7C轴到715 线结束。

主管线：于新建厂房3C轴320线接工艺天车吹扫D32x3,接点标高：1.2 米。

于新建厂房6A轴602线接脱脂机组入口段机械设备D57X3.5，接点标高：1.0 米。

于新建厂房6A轴604线接脱脂机组工艺段机械D76x4,接点标高：1.0 米。

于新建厂房6A轴606线接脱脂机组工艺吹扫D57X3.5，接点标高：1.0 米。

于新建厂房6A轴608线接脱脂机组出口段机械设备D57X3.5，接点标高：1.0 米于新建厂房6A轴628线接平整机组D108X4,接点标高：1.0米。

于新建厂房7B轴708线接重卷检查D45x3,接点标高1.0米。

于新建厂房7B轴710线接重卷分卷D57X3.5，接点标高1.0米。

于新建厂房7B轴711线接重卷检查D45x3,接点标高1.0米。

于新建厂房7B轴714线接包装机组及人工包装D76x4,接点标高1.0 米。

于新建厂房7C轴707线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C轴710线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C轴714线接重卷拉矫D45x3,接点标高1.0米。

于新建厂房7C 轴714 线与715 线间接汽车落料线外线管道D108x4。

二、打压、吹扫前准备1 、为确保试压吹扫工作顺利完成，我单位成立试运转工作小组，试运转的操作，由小组统一指挥，统一行动，非小组成员不得进入现场。

车间净化通风工程方案一、项目概述随着工业生产的不断发展，工厂车间的环境净化和通风工程越来越受到重视。

良好的空气质量和通风系统是确保生产员工健康和安全的重要保障。

因此，本方案旨在对车间净化通风工程进行规划和设计，以满足生产车间的空气净化和通风需求，提高生产效率和员工工作环境。

二、项目目标1. 提高车间内空气质量，降低粉尘和有害气体的浓度，保障员工健康；2. 保证生产设备的正常运行，减少因灰尘沉积而引起的设备故障；3. 提高生产车间的环境舒适度，提升员工的工作积极性和生产效率。

三、方案设计1. 车间净化系统设计采用分区净化的方式，对车间进行划分，根据不同区域的空气质量要求，采取不同的净化设施。

主要包括过滤器、空气消毒器、静电除尘器等设备，以保证空气净化的效果。

2. 车间通风系统设计采用局部通风和总体通风相结合的方式设计通风系统。

局部通风主要在有害气体和粉尘较为集中的区域安装通风装置，保证有害气体和粉尘迅速排出；总体通风则通过天窗、排风扇等设施，进行整体空气对流，保持车间内的空气新鲜。

3. 风道设计对通风系统的风道进行合理布局和设计，确保通风系统的顺畅运行。

风道采用耐腐蚀、无异味的材料制作，保证通风系统的卫生和安全。

四、设备选型1. 过滤器：选用高效过滤器，过滤效率高，易更换和清洁。

2. 空气消毒器：选择具有杀菌、除臭功能的空气消毒器，保证车间内空气的清洁。

3. 静电除尘器：选用稳定性好、效率高的静电除尘器，对车间内粉尘和细颗粒物进行有效除尘。

五、安装施工在车间净化通风工程的安装施工过程中，严格按照相关标准和规范进行，确保安全可靠。

安装人员需经过专业培训和持证上岗，确保施工过程中不产生安全隐患。

六、运行维护完成车间净化通风工程后，进行系统调试和运行检测，确保系统的稳定运行。

并且建立定期维护保养制度，对设备进行定期检查和清洁，保证通风系统的长期有效运行。

七、技术支持和服务在车间净化通风工程运行维护期间，提供技术支持和售后服务，确保车间的空气质量和通风系统的正常运行。

净化车间工程施工方案范本一、项目概述净化车间工程是为了满足特定生产环境对空气质量和洁净度的要求，采取一系列净化设备和工艺技术，对车间空气进行过滤、净化和控制。

本项目拟建设一座5000平方米的净化车间，用于生产高精度电子产品。

净化车间工程的主要内容包括车间内部结构的建设、净化设备的安装、管道系统的布置、空调系统的设计和建设等，目的是保证车间空气质量符合生产要求，确保产品质量和生产效率。

本施工方案将详细介绍净化车间工程的设计、施工流程和质量保障措施。

二、设计方案1. 结构设计：净化车间采用钢结构框架，外墙面采用特殊材料和工艺，确保车间密闭性和耐高温性。

2. 净化设备：根据车间使用要求，选用高效空气过滤器和净化设备，在车间内循环过滤空气，保持空气质量和洁净度。

3. 管道系统：根据车间布局和工艺要求，合理布置管道系统，保证净化设备的运行和维护。

4. 空调系统：设计合理的空调系统，确保车间内温度、湿度和空气流动的合理控制。

三、施工流程1. 准备工作：施工前，对场地进行清理和整理，确保施工环境的安全和整洁。

2. 地基和地面处理：对车间地基进行处理，确保地基平整和承载力符合要求。

对地面进行防潮和抗静电处理，确保车间内部环境的洁净度和安全性。

3. 结构施工：进行钢结构的搭建和墙面施工，保证车间结构的牢固性和密闭性。

4. 设备安装：安装净化设备和管道系统，进行联调和试运行，确保设备正常运行。

5. 空调系统建设：进行空调系统的设计、安装和调试，保证车间内部温度、湿度和气流的控制。

6. 完善工程：进行车间内部装修、电气系统布置和设备调试，保证车间整体的安全和舒适性。

四、质量保障措施1. 施工队伍：选择专业的施工队伍，确保施工人员具备相关培训和证书，有丰富的净化车间工程施工经验。

2. 施工材料：严格按照设计方案要求采购施工材料，确保材料质量符合标准。

3. 施工监督：设立专门的监理团队，对施工过程进行全程监督和检查，确保各项工程质量。

压缩空气系统方案（最终）一、系统概述压缩空气系统作为工业生产中的重要辅助系统，承担着为各类气动设备提供稳定气源的重要任务。

本方案旨在为您打造一套高效、节能、稳定的压缩空气系统，以满足生产需求，降低运营成本，提高生产效率。

二、系统设计原则1. 安全可靠：确保系统在各种工况下安全稳定运行，降低故障率。

2. 节能高效：选用高效节能的设备，降低能源消耗，提高系统能效。

3. 灵活扩展：充分考虑未来生产需求，预留一定扩展空间，便于系统升级。

4. 易于维护：采用标准化、模块化设计，便于日常维护和故障排查。

三、系统组成1. 空气压缩机：选用螺杆式空气压缩机，具有高效、节能、噪音低等优点。

2. 后处理设备：包括冷冻干燥机、吸附式干燥机、精密过滤器等，确保输出空气质量。

3. 储气罐：用于储存压缩空气，平衡系统压力波动，确保气源稳定。

4. 输气管道：采用优质不锈钢管道，减少气体损耗，降低系统阻力。

5. 控制系统：实现对整个压缩空气系统的实时监控、故障诊断和自动调节。

四、系统配置1. 空气压缩机：根据生产需求，配置相应功率的空气压缩机，确保供气稳定。

2. 后处理设备：根据用气质量要求，配置合适的干燥机和过滤器。

3. 储气罐：根据用气量和压力波动情况，选择合适容积的储气罐。

4. 输气管道：根据车间布局，合理规划管道走向，降低管道阻力。

5. 控制系统：采用智能化控制系统，实现设备联动、故障预警等功能。

五、系统优势1. 节能效果显著：本方案选用的空气压缩机具有较高的能效比，结合优化的系统设计，能够有效降低能耗，为企业节约运营成本。

2. 稳定性高：系统采用高品质组件，保证了长期稳定运行，减少了因设备故障导致的停机时间。

4. 噪音低：选用低噪音空气压缩机，并结合有效的隔音措施，为员工营造一个更舒适的工作环境。

5. 维护成本低：系统采用模块化设计，便于快速更换故障部件，减少维护工作量。

六、实施步骤1. 现场勘查：深入了解企业现有设备、生产需求及现场条件，为系统设计提供依据。

动力车间压缩空气系统方案1. 介绍动力车间压缩空气系统是指在工业生产过程中，使用压缩机将大气空气压缩成高压气体，然后将高压气体通过管道输送到工作场所。

压缩空气系统广泛应用于制造业、汽车行业、化工行业等领域，它可以驱动各种气动工具和设备，为生产提供动力。

本文将介绍动力车间压缩空气系统的设计方案，包括系统组成部分、工作原理、系统布局、设备选型等内容。

2. 系统组成部分动力车间压缩空气系统主要由以下几个部分组成：2.1 压缩机压缩机是压缩空气系统的核心设备，它通过旋转运动将大气空气吸入，并将其压缩成高压气体。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

根据实际需求和工作场所条件，选择适合的压缩机型号和容量。

2.2 储气罐储气罐用于储存压缩机产生的高压气体，以平衡系统压力。

它可以减少压缩机的启停次数，保护压缩机的使用寿命，并提供流量平稳的气体供应。

2.3 干燥器动力车间压缩空气中含有水分和杂质，为了保证气动设备的正常运行，需要使用干燥器除去压缩空气中的水分和杂质。

常见的干燥器类型有冷冻式干燥器和吸附式干燥器。

2.4 过滤器过滤器用于除去压缩空气中的固体颗粒和油污，保护气动设备的使用寿命。

可根据实际需要选择合适的过滤器类型和精度。

2.5 配气系统配气系统用于将压缩空气输送到工作场所的各个气动设备和工具。

它包括管道、阀门、接头等组件。

合理设计配气系统的布局和管道直径，可以保证压缩空气的供应稳定，降低能源消耗。

3. 工作原理动力车间压缩空气系统的工作流程如下：1.压缩机通过旋转运动将大气空气吸入，并将其压缩成高压气体。

2.高压气体首先进入储气罐，通过调节储气罐的压力控制器，保持系统压力稳定。

3.高压气体经过干燥器，除去其中的水分和杂质。

4.高压气体进入过滤器，去除固体颗粒和油污。

5.经过过滤的高压气体通过配气系统输送到工作场所，驱动各种气动设备和工具。

4. 系统布局动力车间压缩空气系统的布局需要考虑以下几个方面：•压缩机和储气罐应尽量靠近，以减少管道长度和压力损失。

洁净压缩空气系统确认方案Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】洁净压缩空气系统DQ/IQ/OQ/PQ（4Q）验证报告文件编号：版本设施名称：洁净压缩空气系统设备编号：存放位置：药业有限公司目录1.概述1.1.验证对象本次验证对象为药业有限公司新药生产基地室的洁净压缩空气系统。

该系统服务对象为本公司在中国医药城新药生产基地一期工程（A号楼）一层制剂研发室、二层分析实验室、一层固体制剂车间和医疗器械车间。

洁净压缩空气主要用作：直接接触药品的设备用气、设备动力用气、设备控制用气、实验室检测用气等，要求洁净压缩空气质量稳定并且符合美国药典USP（38）、欧盟药典EP第8版、中国国家标准及国际ISO标准。

该系统主要由阿特拉斯科普特ZT55-10风冷式无油螺杆空压机（设备编号：EQ-05001）、塞弗尔SFA-086M-S316微热再生吸附式干燥塔（设备编号：）、申牌5m3缓冲罐（设备编号：）、过滤器及316L不锈钢管路组成，产气量3/min，产气压力。

流程图如下：1.2.验证目的验证洁净压缩空气系统的设计、安装、运行及最终的性能是否符合现行美国FDA标准、欧洲现行GMP标准、中国新版GMP标准及其他相关标准；1.3.验证依据ISO8573-2010压缩空气第一部分污染物和净化等级GB/压缩空气第一部分污染物净化等级GMP 药品生产质量管理规范（2010年修订）第五章2010版GMP指南-厂房设施与设备-厂房-设备2010版GMP附录-确认与验证欧洲药典EP第8版-Air, Medical美国药典USP38-Medical Air欧盟现行GMP-第二部分-第三章美国FDA现行药品生产质量管理规范（cGMP）-D设备GB150 2011 压力容器-第四部分制造、检验和验收1.4.质量要求系统要符合相应规范、法规及法律的要求。

报告中用“是”或“否”判定结果是否符合要求，部分需进行文字性补充描述。

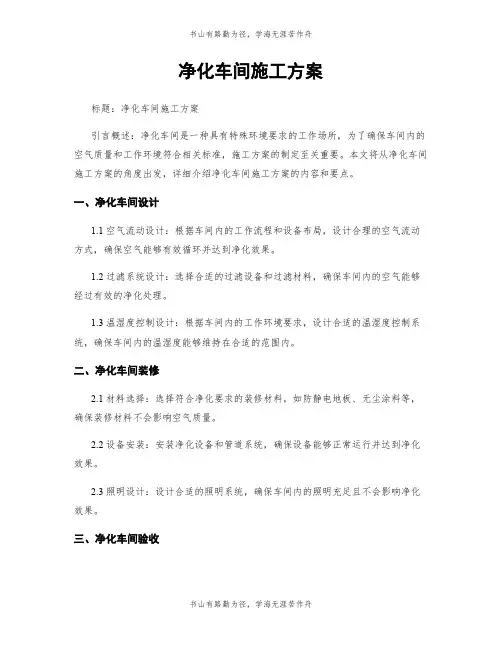

净化车间施工方案标题：净化车间施工方案引言概述：净化车间是一种具有特殊环境要求的工作场所，为了确保车间内的空气质量和工作环境符合相关标准，施工方案的制定至关重要。

本文将从净化车间施工方案的角度出发，详细介绍净化车间施工方案的内容和要点。

一、净化车间设计1.1 空气流动设计：根据车间内的工作流程和设备布局，设计合理的空气流动方式，确保空气能够有效循环并达到净化效果。

1.2 过滤系统设计：选择合适的过滤设备和过滤材料，确保车间内的空气能够经过有效的净化处理。

1.3 温湿度控制设计：根据车间内的工作环境要求，设计合适的温湿度控制系统，确保车间内的温湿度能够维持在合适的范围内。

二、净化车间装修2.1 材料选择：选择符合净化要求的装修材料，如防静电地板、无尘涂料等，确保装修材料不会影响空气质量。

2.2 设备安装：安装净化设备和管道系统，确保设备能够正常运行并达到净化效果。

2.3 照明设计：设计合适的照明系统，确保车间内的照明充足且不会影响净化效果。

三、净化车间验收3.1 空气质量检测：进行空气质量检测，确保车间内的空气符合相关标准要求。

3.2 设备运行检测：对净化设备进行运行检测，确保设备能够正常运行并达到净化效果。

3.3 温湿度检测：对车间内的温湿度进行检测，确保温湿度符合工作环境要求。

四、净化车间维护4.1 定期清洁：定期对车间进行清洁，确保车间内的设备和管道系统能够正常运行。

4.2 设备维护：定期对净化设备进行维护保养，确保设备能够长期稳定运行。

4.3 空气质量监测：定期进行空气质量监测，确保车间内的空气质量符合相关标准要求。

五、净化车间改造5.1 设备更新：根据实际情况，对净化设备进行更新和改造，确保设备能够满足新的净化要求。

5.2 空气流动优化：根据车间内的实际情况，对空气流动进行优化，提高净化效果。

5.3 环境监测：定期对车间环境进行监测，及时发现问题并进行调整改造。

结论：净化车间施工方案的制定是确保车间内空气质量和工作环境符合标准的关键。

净化车间施工方案标题：净化车间施工方案引言概述：净化车间是一种具有特殊环境要求的工作场所，为确保车间内空气质量和工作环境的清洁度，施工方案至关重要。

本文将详细介绍净化车间施工方案的内容和要点。

一、工程准备阶段1.1 制定施工计划：根据净化车间的设计图纸和要求，制定详细的施工计划，包括工程进度、施工流程和材料准备等。

1.2 确定施工队伍：选择有经验和资质的施工队伍，确保施工人员具备相关技能和知识。

1.3 确保施工安全：在施工前进行安全检查，保证施工现场安全无隐患。

二、净化车间建设2.1 地面处理：根据要求对车间地面进行处理，确保地面平整、无尘、防静电。

2.2 墙面装修：选择符合净化车间要求的材料进行墙面装修，保证墙面平整、无裂缝、易清洁。

2.3 天花板安装：安装符合净化车间标准的吊顶，确保吊顶平整、无渗漏、易清洁。

三、净化设备安装3.1 空调系统：安装符合净化车间要求的空调系统，确保空气流通和过滤效果。

3.2 净化设备：安装净化设备，如空气净化器、空气淋浴等，确保车间内空气质量符合标准。

3.3 照明设备：安装符合净化车间要求的照明设备，确保车间内光线充足、均匀。

四、验收阶段4.1 施工验收：由相关部门对净化车间施工进行验收，确保施工质量符合要求。

4.2 设备调试：对净化设备进行调试，确保设备正常运行和效果良好。

4.3 空气检测：进行空气质量检测，确保车间内空气符合净化标准。

五、运行维护阶段5.1 建立维护计划：制定净化车间的定期维护计划，包括设备清洁、更换滤芯等。

5.2 定期检查：定期对净化车间进行检查，发现问题及时处理，确保车间正常运行。

5.3 培训人员：对车间操作人员进行培训，教育他们正确使用净化设备和保持车间清洁。

结论：净化车间施工方案是确保车间正常运行和空气质量的重要保证，只有严格按照规定施工，才能保证车间的正常运行和工作环境的清洁度。

希望本文对净化车间施工方案有所帮助。
