节能培训-压缩空气系统

引言概述：压缩空气系统在工业生产中扮演着重要的角色。

它不仅用于驱动机械设备和工具，还广泛应用于气动控制系统、清洁和喷涂等工艺。

本文将进一步介绍压缩空气系统的运行原理和关键组件，并详细探讨其在实际应用中的五个重要方面。

一、压缩机的选择及运行1. 压缩机类型：正逆转螺杆压缩机、活塞压缩机和离心压缩机等。

2. 压缩机的容量与效率：如何根据实际需求选择适当的容量和高效率的压缩机。

3. 压缩机的运行参数：包括运行压力、温度和维护周期等要素，合理控制可提高系统性能和节能效果。

4. 压缩机的排气系统：对压缩空气的排放进行有效处理，减少对环境的污染。

二、干燥系统的重要性与选择1. 干燥系统的作用：保证压缩空气中的湿气不会对设备和工艺造成损害。

2. 干燥器的类型：冷却式干燥器、吸附式干燥器和膜式干燥器等。

3. 干燥系统的安装位置：选取合适的位置安装干燥器，避免因管道漏气造成效果降低。

4. 干燥系统的维护：定期清洁干燥器和更换滤芯，确保系统的稳定运行。

三、过滤系统的重要性与选择1. 过滤系统的作用：去除压缩空气中的固体颗粒、油污和水分，防止对设备和工艺造成损害。

2. 过滤器的类型：粗过滤器、精密过滤器和活性碳过滤器等。

3. 过滤器的材质选择：根据实际需要选择合适材质的过滤器，提高过滤效果和使用寿命。

4. 过滤系统的维护：定期清洗和更换过滤器，确保系统的过滤效果和流量。

四、储气罐的作用与设计1. 储气罐的作用：平衡系统中的气压波动，减少压缩机的启停次数，提高能源利用率。

2. 储气罐的大小：根据系统的需求和产生的气压波动来确定合适的储气罐大小。

3. 储气罐的布置：储气罐的安装位置和管道布置对系统的稳定运行有重要影响。

4. 储气罐的维护：定期检查和清洗储气罐，防止积存的水分和污物对系统造成损害。

五、管道系统的布置与维护1. 管道布置的原则：根据实际需求和空间限制进行合理布置，减小压力损失。

2. 管道材质的选择：根据系统要求和环境条件选择合适的材质，确保系统的安全和稳定。

压缩空气系统节能改造
压缩空气系统的节能改造一般包括以下方面：
1. 减少空气泄漏：空气泄漏是压缩空气系统中的一大能源浪费来源，通过修补漏气管道、更换密封件等方式减少空气泄漏，可以有效降低能耗。

2. 优化压缩机控制：通过安装自动控制系统、压缩机负荷控制器等设备，实现压缩机的智能控制和节能运行。

3. 降低压缩机负荷：通过合理选型、串联两台压缩机、定期清理冷却器等方法降低压缩机负荷，从而达到节能降耗的目的。

4. 改善压缩机进气质量：适当增加进气过滤器、安装冷却系统等设备，可以有效减少压缩机内积灰和积碳，降低系统能耗。

5. 改进管道系统设计：通过改善压缩空气管道系统的设计，减少管道阻力和压降，提高空气流通效率，从而降低能耗。

6. 定期检测和维护：定期对压缩空气系统进行巡检、清洗和维护，可以有效发现和解决各种问题，保持系统的正常运行和高效节能。

以上是压缩空气系统节能改造的参考内容，不得出现链接。

压缩空气系统的节能方向及控制目前，国内大多数使用压缩空气系统的企业对压缩机系统节能并不是很重视，认为压缩机性能稳定可靠就行，节能是次要的，但是，由于空气压缩机配置及运行并不匹配（仅仅以保证正常供气压力为目的），供给的压力跳动大且偏高，泄露大，气枪喷嘴失效，末端设备不合理用气等问题普遍存在，这给予了空压机系统巨大的节能空间。

一、现场典型压缩空气系统:而常规压缩空气系统由空压机组，压缩空气缓冲罐，压缩空气前置过滤器、冷干机机组（吸干机）、后置过滤器（除尘、除水、除油）、控制系统等设备组成。

空压机将空气压缩出来，首先进入缓冲储气罐，然后通过前置过滤器对压缩空气进行净化处理，再通过冷干机除去压缩空气中的水分，再经过吸附干燥过滤器进一步除去压缩空气中的水分，经过后置过滤器对压缩空气精密过滤，达到要求后的压缩空气送往用气终端。

空压机的工作流程:空气通过进气过滤器将大气中的灰尘或大颗粒物进行除尘，由进气控制阀进入压缩机主机，当空气被压缩到规定的压力值时，最小压力阀开启，排出压缩空气到冷却器（水冷或风冷）进行冷却，然后送入到后续缓冲罐设备。

压缩空气缓冲罐主要有以下功能：⑴起缓冲作用，首先，缓冲罐可以使输出气体流量安稳，延伸后续净化设备的使用寿命。

其次，利用储气罐来平衡系统压力的平稳和减少空压机的频繁加载和卸载。

⑵起降温除水作用。

压缩空气在储气罐内温度快速降落，使大量的水蒸汽液化，从而除去大量的水分和油分，减轻后续净化设备的工作负荷。

前置过滤器:作用为滤除大的杂质颗粒，滤除部分油分、杂质，避免对冷干机的损害。

冷干机:作用为冷却压缩空气，凝结压缩空气的中水分，通过自动排水阀排出水分，得到较为干燥的空气。

吸附干燥机:由于冷冻干燥机不能完全去除空气中水蒸气，故对空气要求特别严格的场合，需要进一步经过吸附干燥机，将空气中水分含量控制在要求范围内，吸附式干燥机是在高温和高压下用吸附剂来吸附压缩空气中水分达到干燥的目的。

后置过滤器:其过滤精度比前置过滤器要高，一般由3个过滤器组成:除油过滤器、除水过滤器、除尘过滤器。

壓縮空氣供氣系統節能手冊目錄一、前言 (1)二、壓縮空氣供給系統概論 (2)三、壓縮空氣系統檢測 (13)四、空氣壓縮機節能措施 (18)五、空氣調質設備節能措施 (33)六、壓縮空氣管線節能措施 (40)七、編後語 (50)八、參與文獻 (51)一、前言近年來，由於自動化設備在各行各業的普及，而氣動設備的安全、潔淨、易於控制、取得容易等有利因素，因此被廣泛應用於自動化設備上。

但為提供壓力、潔淨程度適合之壓縮空氣，各工廠必須安裝、配置一壓縮空氣供給系統；然而對此系統的管理上，由於大部份供氣系統除安裝壓力錶外，並無安裝其他合適的計量儀錶，如流量計、電力瓦時錶、溫度計等，對於所使用系統之運轉狀況，如現場實際需求量、實際供氣量、壓縮機供氣效率、現場洩漏量等，無法充份掌握，進而適時的提出各項改善方案，降低壓縮空氣系統的運轉成本。

財團法人中技社節能技術發展中心(以下簡稱本中心)多年來協助政府及產業界推動能源節約工作，有鑒於業者對於壓縮空氣系統的倚重，但又無法由既有儀錶之數據上，得知空氣壓縮機的日耗電量、產氣量、日負載、能源效率、空氣管線的洩漏量等更進一步資訊，進而研判出系統上的各種問題，並尋求解決之道；為此本中心於多年前，自加拿大引進較為簡易之檢測技術，經多年來協助業者分析、診斷各種壓縮空氣系統，前後共檢測過數十個工廠上百部各式空氣壓縮機，協助業者發掘出壓縮空氣系統使用上的各種問題，並提出各項對策，以供其參考改善。

本手冊即將過去幾年服務所得之經驗加以整理，期望能對業界在壓縮空氣系統的使用上，有進一步的助益。

1二、壓縮空氣供給系統概論壓縮空氣供給系統所包括之設備有空氣壓縮機、乾燥設備、過濾設備、輸送管線等主要元件。

而其中更以空氣壓縮機為最大能源耗用者，也因此在壓縮空氣系統的能源節約上，必須要求空氣壓縮機的高效率運轉。

為達此一目的，除對空氣壓縮機製造銷售商所提供之各項描述機台特性之數值有所認識外，另對可供選用之各類型空氣壓縮機及其特性亦必須有基本的認識。

压缩空气系统概述压缩空气系统是一种将大气中的空气经过压缩后用于工业和商业用途的系统。

它通常由压缩机、空气储存罐、压缩空气过滤器和压力调节器等组成。

本文将对压缩空气系统的原理、应用以及维护保养等方面进行详细介绍。

压缩空气系统的原理压缩空气系统的原理是通过压缩机将大气中的空气压缩到设定压力，并将其存储在空气储存罐中。

压缩空气过滤器能够除去空气中的杂质和水分，而压力调节器则用于控制压缩空气的输出压力。

压缩空气系统通常使用活塞式压缩机或螺杆式压缩机来实现压缩过程。

压缩空气系统的应用压缩空气系统在各个行业有广泛的应用。

以下是一些常见的应用领域：制造业在制造业中，压缩空气系统被广泛用于供应动力和执行各种工艺。

它可以用于驱动气动工具、气动机械以及控制系统中的气动元件。

压缩空气系统的稳定供应是制造业生产过程的关键。

建筑工程在建筑工程中，压缩空气系统常常用于各种施工机械和设备，如打桩机、喷漆机、起重机等。

压缩空气可以提供高功率的动力，帮助加速施工过程并提高效率。

医疗领域在医疗领域，压缩空气系统常被用于医用气体输送系统。

它可以为麻醉机、呼吸机和吸引器等医疗设备提供稳定的气源。

食品和饮料加工在食品和饮料加工行业，压缩空气系统通常用于瓶装、灌装和包装等过程。

它可以提供稳定的压力和流量，确保产品的质量和卫生标准。

压缩空气系统的维护保养压缩空气系统的正常运行对于工业生产和设备的可靠性至关重要。

以下是一些维护保养的注意事项：定期清洁过滤器压缩空气过滤器应定期清洁和更换，以去除过滤器中的杂质和水分，保持压缩空气系统的正常工作。

定期检查油液对于使用油润滑的压缩机，应定期检查油液的质量和量，并及时更换油液，以确保压缩机内部的光滑工作。

检查压力和泄露定期检查压力调节器和系统中的管道，及时修复压力异常和泄露问题，确保系统的工作稳定。

进行定期维修定期请专业技术人员对压缩空气系统进行全面检修，并对设备进行维护和保养，以延长其使用寿命和提高工作效率。

压缩空气系统节能
正文：
1. 引言
本章节介绍压缩空气系统的背景和目的，以及该文档旨在提供有关如何节能使用压缩空气系统的指导。

2. 压缩空气系统概述
这一章节将详细描述压缩空气系统是什么，并解释其主要组成部分。

包括：压力机、冷却器、过滤器等设备。

3. 节能原则与方法
在这个章节中，我们将探讨几种常见且有效的方式来降低整个压缩空气系统耗电量。

例如：
- 定期检查和清洁设备；
- 使用高效率设备替换老化或不再工作良好的设备；
- 合理规划管道布局以最小化阻力损失；
4. 管理与监测策略
此处会列出管理和监测策略，帮助您更好地了解并优化您现有的运行模式。

a) 设定合适参数范围;
b) 监控各项数据（功率消耗, 清洁度）;
5. 经验分享案例研究
在此篇幅内收集到多家企业成功实施改进后的案例，分享他们在压缩空气系统节能方面所取得的成果。

6. 常见问题解答
这一章节将回答读者可能遇到的常见问题，并提供相应建议和解决方法。

例如：
- 如何选择合适尺寸及类型设备；
- 怎样定期检查并保养设备；
7. 附件
在这里列出所有与本文档相关联且需要参考或使用的文件、表格等材料。

8. 法律名词及注释
a) 节能法：指国家对于资源利用进行限制以达到减少消耗目标而颁布实施之立法行为;
b) 环境影响评估（EIA）: 是环境管理中一个重要工具, 主要是通过预测项目活动产生污染物排放量来判断其是否会给周围环境带来不良影响;。

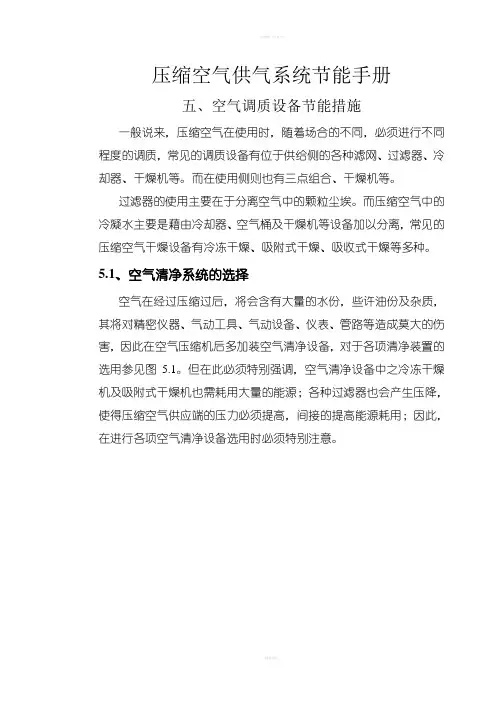

压缩空气供气系统节能手册五、空气调质设备节能措施一般说来，压缩空气在使用时，随着场合的不同，必须进行不同程度的调质，常见的调质设备有位于供给侧的各种滤网、过滤器、冷却器、干燥机等。

而在使用侧则也有三点组合、干燥机等。

过滤器的使用主要在于分离空气中的颗粒尘埃。

而压缩空气中的冷凝水主要是藉由冷却器、空气桶及干燥机等设备加以分离，常见的压缩空气干燥设备有冷冻干燥、吸附式干燥、吸收式干燥等多种。

5.1、空气清净系统的选择空气在经过压缩过后，将会含有大量的水份，些许油份及杂质，其将对精密仪器、气动工具、气动设备、仪表、管路等造成莫大的伤害，因此在空气压缩机后多加装空气清净设备，对于各项清净装置的选用参见图5.1。

但在此必须特别强调，空气清净设备中之冷冻干燥机及吸附式干燥机也需耗用大量的能源；各种过滤器也会产生压降，使得压缩空气供应端的压力必须提高，间接的提高能源耗用；因此，在进行各项空气清净设备选用时必须特别注意。

图5.1、空气清净设备选用5.2、空气桶的除水功能大多数的压缩空气系统中，在空气压缩机的出口端皆装设有空气桶，空气桶的用途主要有三：1.降低压缩空气供气设备所产生脉冲传递至管线。

2.提供瞬间空气需求的储存。

333.利用其大面积散热，使空气中的水份凝结排出。

对于以上前二者，一般之使用者能了解其重要性，但对于第三者34却常被忽略；在本中心多年访测过的厂商中，有许多案例将空气桶不直接设置空气压缩机后冷却器(after cooler)之后，而是设置于冷冻式干燥机之后，以此配置方式不仅无法发挥空气桶的冷却排水功能，亦会增加其它干燥设备(如冷冻干燥机、吸附式干燥机等)之负载，增加其能源消耗。

合理之配置顺序依次为1.空气压缩机2.空气桶3.干燥机利用空气桶进行降温除水，一般并无法满足现场设备的用气需求，因此压缩空气必须透过其它干燥设备的处理，方可符合需求。

以下各节即在说明较常为业者采用的干燥设备。

5.3、吸收式干燥吸收式干燥由于是利用压缩空气中的水份与干燥室中的化学物质起反应，而变为液态化合物排出的方式，因此这方式亦称之为潮解式干燥或化学干燥，干燥室中的化学物质通常为氯化钠(盐)、氯化钙和尿素，或为其混合物，因为这些化学物质会慢慢耗尽，故必须定期更换。

压缩目的压缩方法压缩机的种类和特点压缩目的气体的压缩有一个基本目的，即以高于原来压力的压力传送气体。

原来的压力水平可能高低不等，从非常低的绝对压力（千分之几公斤）直到几千公斤；压力从几克到几千公斤；而传输的气量从几立方米/分直到几十万立方米/分。

压缩的具体目的有各种各样:1.在驱动风动工具的压缩空气系统中传递功率；2.为燃烧提供空气；3.在天然气管道和城市煤气分配系统中输送和分配气体；4.使气体通过一个过程或系统循环；5.制造一个对化学反应更活跃的条件；6.出于多种目的制造和维持一个比原来高的压力水平，办法是将漏入或流入该系统的气体或原来就存在的杂气排出系统。

压缩方法压缩气体的办法有4种: 2种是断续气流法，另2种是连续气流法（这是说明性的分类术语，而不是按热力学或功能分类）。

这些方法要：1.将一定量的连续气体截留于某种容器内，减小其体积从而使压力升高，然后将压缩气体推出容器。

2.将一定量的连续气体截留于某种容器内，把气体带到排气口但不改变其体积，通过排气系统的逆流来压缩气体，然后将压缩空气推出容器。

3.通过快速旋转的转子的机械运动来压缩气体。

转子把速度和压力传给流动的气体（在固定的扩压器或挡板上速度进一步转化为压力）。

4.将气体送入同种或另一种气体（通常是，但不一定是蒸汽）的高速喷嘴里，并在扩压器上将混合气体的高速度转化为压力。

采用方法1和2的压缩机属于断续气流类，称为变容压缩机；采用方法3的称为速度型压缩机；采用方法4的称为喷射压缩机，其进气压力一般低于大气压力。

压缩机的种类和特点压缩机的主要种类列于图1A，下面是各种压缩机的定义。

凸轮式，膜片式和扩散泵等压缩机没有列入其中，是因为它们用途特殊而尺寸相对较小。

容积式压缩机--是将一定量的连续气流限制于一个封闭的空间里，使压力升高。

往复式压缩机--是容积式压缩机，其压缩元件是一个活塞，在气缸内作往复运动。

回转式压缩机--是容积式压缩机，压缩是由旋转元件的强制运动实现的。

压缩空气系统节能
⒈简介
本章将介绍文档的目的和范围，说明为什么节能对压缩空气系统至关重要，以及本文档的组织结构。

⒉压缩空气系统概述
本章将介绍压缩空气系统的基本组成部分，包括压缩机、冷却器、滤清器和干燥器等，并对其工作原理进行详细说明。

⒊压缩空气系统能源消耗分析
本章将分析压缩空气系统中能源的消耗结构，包括压缩机的能耗、冷却装置的能耗以及其他附属设备的能耗，进一步查明能源的消耗状况。

⒋压缩机节能技术
本章将介绍压缩机节能的相关技术，包括可变频控制、压力调节和定时控制等，以减少能源的消耗。

⒌冷却装置和附属设备节能技术
本章将介绍冷却装置和其他附属设备的节能技术，如热回收技术、换热器的优化设计和定期维护等，以降低能源的消耗。

⒍管道和气源管理
本章将介绍如何对压缩空气系统的管道和气源进行管理，包括管道绝热、减少泄漏和合理配置气源等，以提高系统的效率和节能效果。

⒎监控与优化
本章将介绍如何对压缩空气系统进行实时监控和优化调整，包括使用监测仪表、建立节能控制策略和定期检查设备性能等，以确保系统的稳定运行和最大节能效果。

⒏培训和管理
本章将介绍如何进行员工培训和系统管理，以提高员工对节能意识的认识和能力，并建立系统的长期管理机制。

⒐法律法规及注释
本章将列出与压缩空气系统节能相关的法律法规，并提供相应的注释解释。

⒑附件
本章将列出本文档涉及的附件，包括相关数据表格、图表和技术规范等，以便读者参考。

请注意，法律法规和注释部分取决于所在国家或地区的具体法律要求。
