单位工程观感质量评定表
检查人员：
注：1、表中某项目含有若干分项时，其标准分值可根据比重大小先行分配，然后评定等级；
2、检查数量：室外全部检查；室内按有代表性部分抽查10%；
3、评定等级标准：被检查的点全部符合相应评定标准合格规定的，评为四级：其中有
20%~49%的点达到标准优良规定者，评为三级；有50%~79%的点达到标准优良规定者，评为二级；有80%及其以上的点，达到标准优良规定者，评为一级。
有不符合标准合格规定者，评为五级，并应处理至合格；
4、由于观感质量评分受评定人的技术水平和经验等主观因素的影响，所以评定时应由
三人以上共同评定。
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站 检查时间：2014 年 5 月 4 日
检查人员： 接受人：
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站房 检查时间：2014 年 5 月 4 日
检查人员： 接受人：

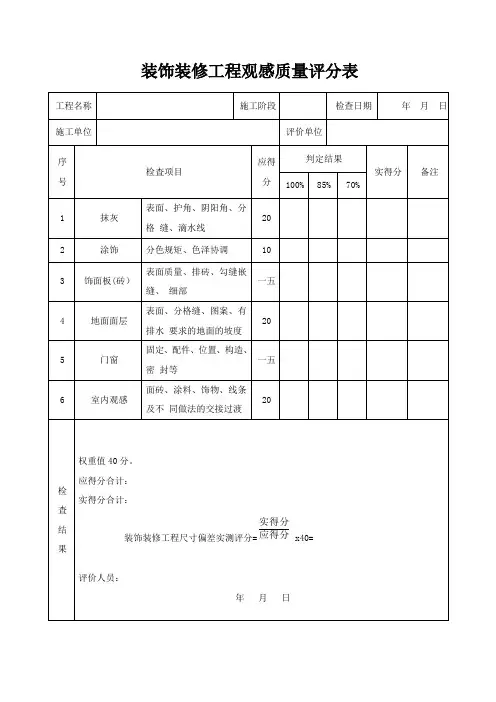

装饰工程观感质量评分表3
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站房 检查时间：2014 年 5 月 4 日
检查人员： 接受人：
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站房 检查时间：2014 年 5 月 4 日
检查人员： 接受人：
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站房 检查时间：2014 年 5 月 4 日
检查人员： 接受人：
工程名称：枣庄市城市公共交通总公司 LNG加注站 检查部位：站房 检查时间：2014 年 5 月 4 日
检查人员： 接受人：。
结构工程观感质量检查评分表(城市道路-给排水管道)施工单位：工程名称：序号检查内容与评分标准标准得分实际得分1工作井：1.下列检查部位有不符合相关规范规定的，每处扣分：1）钢筋制作与安装施工质量；混凝土外观质量；2）工作井下沉过程与封底时工作井施工质量；3）顶管顶进工作井、盾构始发工作井的后背墙施工质量；4）导轨、盾构基座及导轨的夹角；5）导轨与基座连接。
2顶管（顶管管道）：1．下列检查部位有不符合相关规范规定的，每处扣分：1）接口橡胶圈安装质量；2）钢管的接口焊缝质量；3）钢管的法兰接口的螺栓；4）钢管接口组队时，纵、环缝位置；5）钢管节组队前，坡口及内外侧焊接影响范围内表面质量；6）不同壁厚的钢管节对接质量；7）钢管内液体环氧涂料内防腐层表面施工质量；8）水泥砂浆防腐层的厚度及表面缺陷（裂缝宽度、裂缝长度、麻点和空窝等表面缺陷的深度、空鼓面积等）的允许偏差；9）钢管道外防腐层（包括补口、补伤）的外观质量；10）钢管体外防腐材料搭接、补口搭接、补伤搭接质量；11）钢管道系统中阳极、辅助阳极的安装；12）阳极的所有连接点的防腐处理；与管道连接处的防腐材料；13）钢管阴极保护相同的测试装置及附属设施的安装：1）测试桩埋设位置、顶面高出地面高度；2）电缆、引线铺设、引线、连接；3）接线盒内各类电缆接线、测试桩的舱门；4）检查片的材质、埋深、距管道外壁距离；14）有内防腐层的钢筋混凝土管道的防腐层施工质量。
3顶管（垂直顶升管道）：1.下列检查部位有不符合相关规范规定的，每处扣分：1）管道施工质量；2）水平特殊管节及相邻管节施工质量；3）顶升管道底座与水平特殊管节的连接；4）管道防水、防腐蚀处理；5）管节接口连接件安装；6）防水、防腐层施工质量；阴极保护装置。
4盾构（管片制作）：1．下列检查部位有不符合相关规范规定的，每处扣分：1）管片外观质量；2）铸铁管片或钢制管片拼装质量；3）钢筋混凝土管片质量；4）铸铁管片或钢制管片防腐层质量；5）管片预埋件、预埋孔施工质量；6）防水密封条安装凹槽表面质量。
附录2交工质量鉴定工程观感质量评分方法工程观感质量按附录2中不同水运工程类型所规定的外观核查内容及质量要求对各抽查项目进行检查分级，按抽查项目实际得分数与总分数之比计算综合得分率。
单位工程观感质量评分计算方法为：单位工程观感质量综合得分率=∑∑评价项目标准分评价项目实得分×100%建设项目工程观感质量综合得分率=∑∑⨯单位工程投资单位工程投资额率单位工程观感质量得分×100%其中观感质量评价分为三级，各级须满足的要求为：一级：外观质量总体好；观察范围未发现明显表面缺陷；抽查部位测点的偏差未超过规定的允许偏差值；二级：外观质量总体较好；观察范围有少量一般表面缺陷，但不需要进行修补；抽查部位虽有少量测点的偏差超过规定的允许偏差值，但未超过允许偏差的1.5倍或者超过允许偏差的测点个数未超过总测点数量的20%；三级：外观质量总体一般；观察范围有较多一般表面缺陷，或者有较多修补痕迹，但不需要进行重新修补；抽查部位偏差值超过允许偏差的1.5倍或者超过允许偏差的测点个数超过总测点数量的20%，但不影响工程的正常使用。
其中，对于存在严重表面缺陷或者有影响工程正常使用偏差的项目不得通过观感质量评价，经按技术处理方案处理符合要求后的项目，可重新评定为三级。
附录2-1 高桩码头工程观感质量评价表单位工程名称：年月日注：此处观感质量评价的组织与JTS257-2008不同，JTS257-2008规定的是由质监单位组织建设、监理、施工单位有关人员在施工、监理单位检查的基础上共同进行，采用观察检查、必要的量测和共同讨论确定的方法进行。
而本文件则是由评价组单独评价，和建设、监理、施工无关。
具体的分级标准、缺陷处理与JTS257-2008一致。
要特别重视面层观感和裂缝问题，很容易被理解为“存在严重表面缺陷”，而无法通过观感质量评价，或被理解为工程存在严重质量缺陷，影响耐久性或者已降低使用功能，无法组织鉴定，处理起来十分麻烦。
