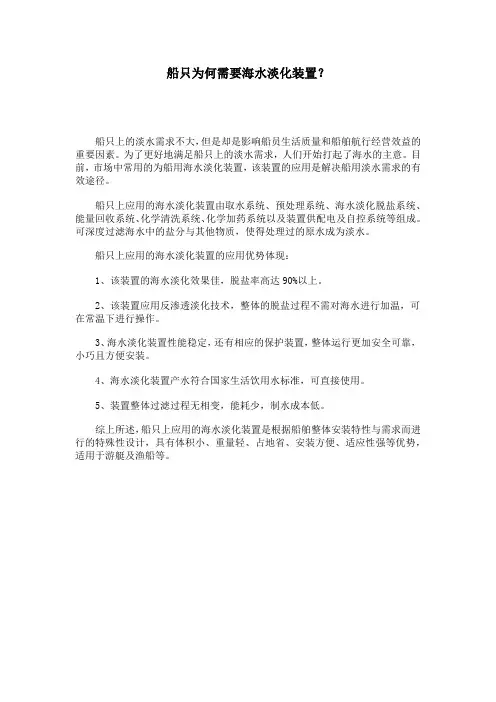

船只为何需要海水淡化装置?
船只上的淡水需求不大,但是却是影响船员生活质量和船舶航行经营效益的重要因素。
为了更好地满足船只上的淡水需求,人们开始打起了海水的主意。
目前,市场中常用的为船用海水淡化装置,该装置的应用是解决船用淡水需求的有效途径。
船只上应用的海水淡化装置由取水系统、预处理系统、海水淡化脱盐系统、能量回收系统、化学清洗系统、化学加药系统以及装置供配电及自控系统等组成。
可深度过滤海水中的盐分与其他物质,使得处理过的原水成为淡水。
船只上应用的海水淡化装置的应用优势体现:
1、该装置的海水淡化效果佳,脱盐率高达90%以上。
2、该装置应用反渗透淡化技术,整体的脱盐过程不需对海水进行加温,可在常温下进行操作。
3、海水淡化装置性能稳定,还有相应的保护装置,整体运行更加安全可靠,小巧且方便安装。
4、海水淡化装置产水符合国家生活饮用水标准,可直接使用。
5、装置整体过滤过程无相变,能耗少,制水成本低。
综上所述,船只上应用的海水淡化装置是根据船舶整体安装特性与需求而进行的特殊性设计,具有体积小、重量轻、占地省、安装方便、适应性强等优势,适用于游艇及渔船等。

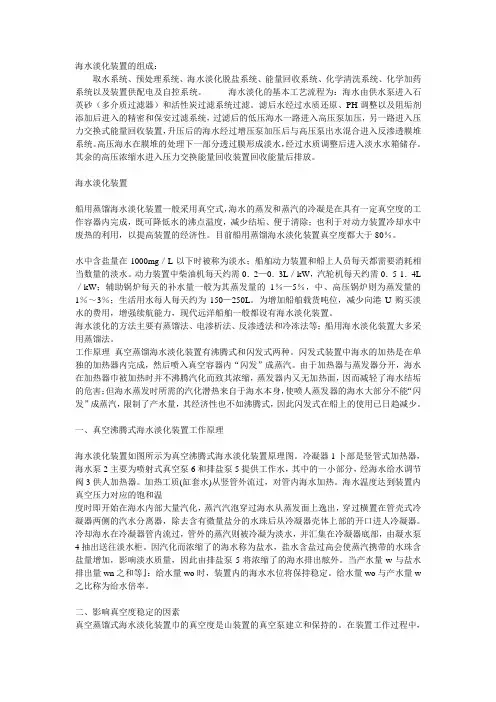

海水淡化装置的组成:取水系统、预处理系统、海水淡化脱盐系统、能量回收系统、化学清洗系统、化学加药系统以及装置供配电及自控系统。
海水淡化的基本工艺流程为:海水由供水泵进入石英砂(多介质过滤器)和活性炭过滤系统过滤。
滤后水经过水质还原、PH调整以及阻垢剂添加后进入的精密和保安过滤系统,过滤后的低压海水一路进入高压泵加压,另一路进入压力交换式能量回收装置,升压后的海水经过增压泵加压后与高压泵出水混合进入反渗透膜堆系统。
高压海水在膜堆的处理下一部分透过膜形成淡水,经过水质调整后进入淡水水箱储存。
其余的高压浓缩水进入压力交换能量回收装置回收能量后排放。
海水淡化装置船用蒸馏海水淡化装置一般采用真空式,海水的蒸发和蒸汽的冷凝是在具有一定真空度的工作容器内完成,既可降低水的沸点温度,减少结垢、便于清除;也利于对动力装置冷却水中废热的利用,以提高装置的经济性。
目前船用蒸馏海水淡化装置真空度都大于80%。

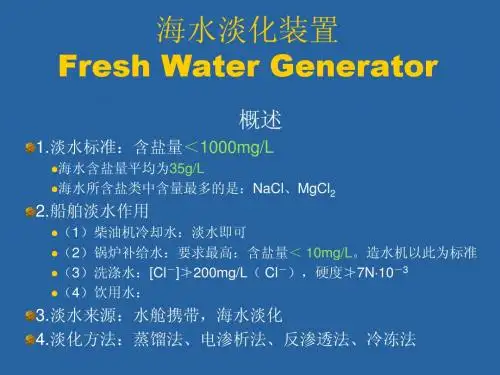

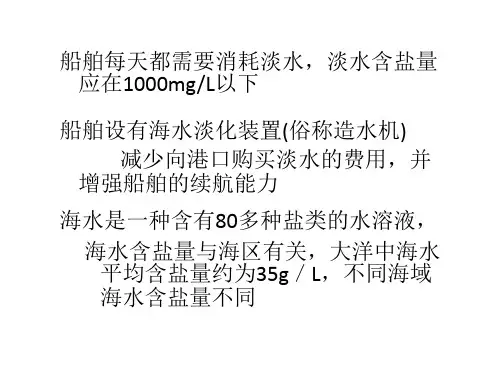

水中含盐量在1000mg/L以下时被称为淡水;船舶动力装置和船上人员每天都需要消耗相当数量的淡水。
动力装置中柴油机每天约需0.2—0.3L/kW,汽轮机每天约需0.5-1.4L /kW;辅助锅炉每天的补水量一般为其蒸发量的1%—5%,中、高压锅炉则为蒸发量的1%~3%;生活用水每人每天约为150—250L。
为增加船舶载货吨位,减少向港U购买淡水的费用,增强续航能力,现代远洋船舶一般都设有海水淡化装置。
海水淡化的方法主要有蒸馏法、电渗析法、反渗透法和冷冻法等;船用海水淡化装置大多采用蒸馏法。

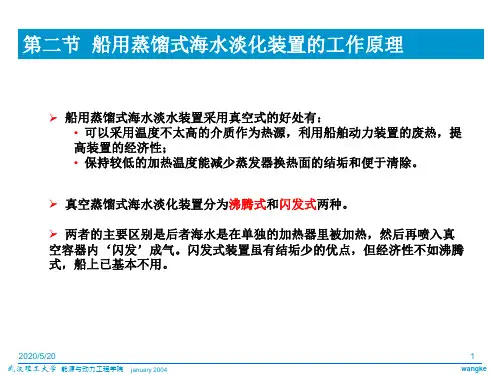

工作原理真空蒸馏海水淡化装置有沸腾式和闪发式两种。
闪发式装置中海水的加热是在单独的加热器内完成,然后喷入真空容器内“闪发”成蒸汽。
由于加热器与蒸发器分开,海水在加热器巾被加热时并不沸腾汽化而致其浓缩,蒸发器内又无加热面,因而减轻了海水结垢的危害;但海水蒸发时所需的汽化潜热来自于海水本身,使喷人蒸发器的海水大部分不能“闪发”成蒸汽,限制了产水量,其经济性也不如沸腾式,因此闪发式在船上的使用已日趋减少。

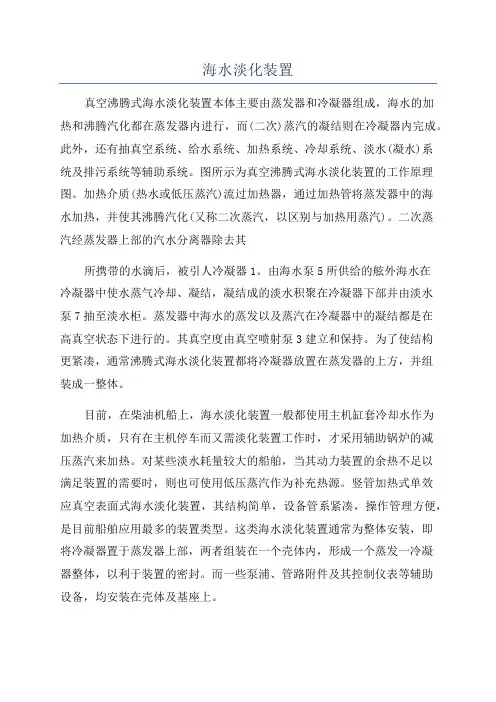

海水淡化装置真空沸腾式海水淡化装置本体主要由蒸发器和冷凝器组成,海水的加热和沸腾汽化都在蒸发器内进行,而(二次)蒸汽的凝结则在冷凝器内完成。
此外,还有抽真空系统、给水系统、加热系统、冷却系统、淡水(凝水)系统及排污系统等辅助系统。
图所示为真空沸腾式海水淡化装置的工作原理图。
加热介质(热水或低压蒸汽)流过加热器,通过加热管将蒸发器中的海水加热,并使其沸腾汽化(又称二次蒸汽,以区别与加热用蒸汽)。
二次蒸汽经蒸发器上部的汽水分离器除去其所携带的水滴后,被引人冷凝器1。
由海水泵5所供给的舷外海水在冷凝器中使水蒸气冷却、凝结,凝结成的淡水积聚在冷凝器下部并由淡水泵7抽至淡水柜。
蒸发器中海水的蒸发以及蒸汽在冷凝器中的凝结都是在高真空状态下进行的。
其真空度由真空喷射泵3建立和保持。
为了使结构更紧凑,通常沸腾式海水淡化装置都将冷凝器放置在蒸发器的上方,并组装成一整体。
目前,在柴油机船上,海水淡化装置一般都使用主机缸套冷却水作为加热介质,只有在主机停车而又需淡化装置工作时,才采用辅助锅炉的减压蒸汽来加热。
对某些淡水耗量较大的船舶,当其动力装置的余热不足以满足装置的需要时,则也可使用低压蒸汽作为补充热源。
竖管加热式单效应真空表面式海水淡化装置,其结构简单,设备管系紧凑,操作管理方便,是目前船舶应用最多的装置类型。
这类海水淡化装置通常为整体安装,即将冷凝器置于蒸发器上部,两者组装在一个壳体内,形成一个蒸发一冷凝器整体,以利于装置的密封。
而一些泵浦、管路附件及其控制仪表等辅助设备,均安装在壳体及基座上。
真空闪发式海水淡化装置的特点是海水的加热与汽化彼此分开。
海水在加热器中加热后即被引到压力比海水相应温度下饱和压力更低的容器(闪发室)中,以使部分海水骤然汽化,然后再将其汽化的蒸汽引入冷凝器中凝结成淡水。
海水在加热器5中被加热后,经喷雾器6喷入闪发室1中,由于闪发室中的压力低于海水温度相应的饱和压力,因此从加热器来的海水一经喷入闪发室时,就在该压力下处于过热状态立即汽化,其汽化过程所需要的汽化潜热则取自其余未汽化的海水。
