电气工程制图与识图基础知识

1、看标题栏和图纸目录。了解工程名称、项目内容、设计日期及图纸数量和内容等。
2、看总说明。了解工程总体概况及设计依据。
基本知识
阅读建筑电气工程图的一般程序
3、看系统图。了解系统的基本组成，主要是电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的组成概况。
4、看平面布置图。了解设备安装位置、线路敷设部位、敷设方法以及所用导线型号、规格、数量、电线管的管径大小等。阅读平面图的一般顺序为：进线—总配线箱—干线---支干线—分配电箱—支线—用电设备。
基本知识
建筑电气工程图的导线表示方法
a）多线表示方法：实际电路中出现的每一根连接线或导线在途中均有表示。 b）单线表示方法：用一条图线表示两根或两根以上的连接线或导线，且在图线上注明实际导线或连接线的根数。
1 2 3
基本知识
阅读建筑电气工程图的一般程序
阅读建筑电气工程图必须熟悉电气图基本知识（表达形式、通用画法、图形符号、文字符号）和建筑电气工程图的特点。阅读建筑电气工程图的方法没有统一规定。根据工程总结，通常可按下面的方法进行阅读：了解情况先浏览，重点内容反复看。具体针对一套图纸，一般可按以下顺序阅读。
基本知识
建筑电气工程的概念
建筑电气工程图是电气图的重要组成部分，是编制建筑电气工程预算和施工方案，并用以指导施工的重要依据。
建筑的供电、用电工程通常包括：
外线工程
动力与照明工程
变配电工程
防雷接地工程
室内配线工程
消防报警系统
安防、广播、电视，楼宇自动化等弱电工程弱电工程
基本知识
建筑电气工程图的种类
附表
室内配线工程
特种电缆的型号名称及用途

电气工程图识图 PPT

线路敷设部位的代号表
部位
代号序号
部位
梁
B
5
墙
顶棚
C
6
构架
柱
CL
7
吊顶
Hale Waihona Puke 地板、地面F代号 MR PC或P FPC
T SC RC F
代号 W R SC
（2）用电设备的文字标注基本格式：
a
b
式中： a—设备的工艺编号 b—设备的容量 KW
（3）配电设备的文字标注基本格式：
a b c或a b c
2、图例中的文字符号电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容，常常用大量的
文字符号进行标注。在图纸中要掌握好用电设备、配电设备、线路、灯具等的标注形式，是读图的关键。
（1）线路的文字标注基本格式：a-b-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1.4） f—线路敷设部位（见表1.4）例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路，铜芯聚氯乙烯绝缘导线3根 2.5mm2，穿管径为15mm的焊接钢管敷设，在墙内暗敷设。
电气设备安装知识与识图
主要内容： 1、工程材料、电气设备的基本知识 2、电气工程施工程序与方法 3、电气工程图纸的识读方法
• 建筑电气工程概述
• 建筑电气工程（装置）是为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物人的安全需要。
式中： a—设备编号 b—设备型号 c—设备容量 KW

电气工程制图与识图58页PPT

谢谢你的阅读
❖ 知识就是富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
电气工程制图与识图
16、人民应该为法律而战斗，就像为了城墙而战斗一样。 ——赫拉克利特 17、人类对于不公正的行为加以指责，并非因为他们愿意做出这种行为，而是惟恐自己会成为这种行为的牺牲者。—— 柏拉图 18、制定法律法令，就是为了不让强者做什么事都横行霸道。— —奥维德 19、法律是社会的习惯和思想的结晶。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含义是财富。— —爱献生

电力电气识图入门ppt课件

（请阅读P6内容）
电气图的主要特点
形主式要
表达
内主容要
表达
要主素要
表达
状元态件
正常
（请阅. 读P7内容）
图配纸套
相关
电气符号
图形符号：组成、分类、应用。（请阅读P8～P11的内容）阅读附录A：常用电气简图用的图形符号阅读附录B：常用电气设备用的图形符号
文字符号：分类、应用。（请阅读P11～P12的内容）阅读附录C：电气设备文字符号
（第一相：1、11、12；第二相：2、21、22：第三相：3、31、32
电力拖动、自动控制电路的标号：
一次回路：用文字符号与数字标号组成（如三相交流电源；L1、L2、L3）
.
单根导线的表示（P25图1—15）
一根导线
（水平）
（竖直）
二线交叉（不联接）
（二线交叉联接）
（单边连接）
（正确画法）（错误画法）
KM1闭合（5）作电动机M2起动准备
按下启动按钮SB3 （5）
KM2得电（5）
KM2主触点闭合（2） KM2闭合自锁（5）
电动机M2直接起动运转（2）
KM2闭合（4）短接SB1，使 M1的停止按钮失效。
.
电动机M1与M2的停止制动控制过程
按下停止按钮SB4 （5）
KM2失电（5）
KM2主触点断开（2）
PLC与变频器接线图 .
1 +
2 AD
3 OUT DA 4
+ 5
6
7
8
操作面板
变频器
9 10 11 C B A
L1 L2 L3 L2 L3
U1 5 V1 W1 15 2

电气识图基本知识入门(完整版) PPT

KM2复位断开（4），解除对SB1的短接。 KM3主触点闭合（3） KM3闭合自锁（7）到设定时间KT触点断开（6） KM3主触点复位断开（3） KM3复位解除自锁（7） KM3失电（6）电动机M2绕组接入直流电作能耗制动
电动机M2解除制动 KT失电（7）
按下停止按钮SB1 （4）
电动机M1停止运行
特定标记
特定导线线端标记
交流电源：直流电源：（P28表1—4）
相线：L1、L2、L3；中性线：N 正极：L+、负极：L-；中间线：M 不接地保护导体：PU
保护接地线：PE
中性保护导体（保护接地线与中性线共用）：PEN 低噪声（防干扰）接地导体：TE 机壳或机架接地：MM；等电位连接：CC
电气设备端子特定标记

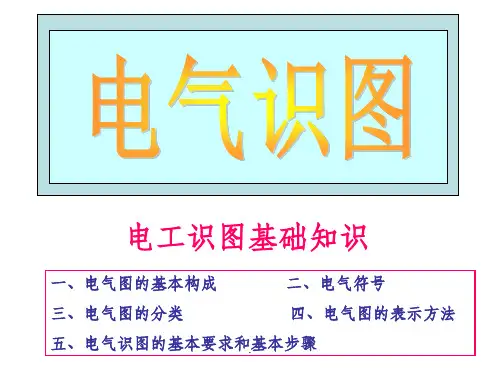

电工识图基础知识
一、电气图的基本构成三、电气图的分类二、电气符号四、电气图的表示方法
五、电气识图的基本要求和基本步骤
电气图的基本构成
电气图图纸幅面的一般规定： 0、1、2、3、4号图纸
纸边界 c 会签栏 B a 标题栏 c L 图框线 c
图形用线规定：粗实线、中实线、细实线、波浪线、双折线、
（35KV以上输电线路及与其连接的变电所）
配电网
（10KV及以下的配电线路和配电变电所）
一级负荷
用户
二级负荷三级负荷
380/220V用户
电力网
1.5
一类负荷
负荷突然停电,会做成人身作伤亡危险和重大设备损坏,给国民经济带来重大损失。
应由两个独立电源供电，以保证供电的持续性。其中一电源为备用。
N
3
5
SB1 KM2 SB4 KM3
A

电气自动化制图、识图知识讲解-PPT

6、熔断器
熔断器符号
熔断器是一种广泛应用于低压电路或者电动机控制电路中的最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种：一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成；另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类原值比例放大比例缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计（姓名）（日期）
制图（姓名）（日期）
审核（姓名）（日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料数量重量比例图号 15
38
一、制图基本规范
4.比例
控制线路图，它由主电路、控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1）阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机，即主
轴电动机M1和冷却泵电动机M2，它们都由接触器KM直接控制起停，如

最全电气工程基础学习知识及识图方法 .ppt

一、基础知识二、识图方法
内容
一、基础知识
1、电气系统的组成 2、变配电系统简介 3、照明系统简介 4、动力系统简介 5、防雷接地系统简介 6、常用材料 7、配管敷设方式 8、电线、电缆敷设方式
电气系统组成
一、强电系统
变配电系统照明系统动力系统接地系统
二、弱电系统
击，通常采用圆钢或扁钢焊接而成，并沿房屋边缘
或屋顶敷设。
注意：圆钢直径不小于8 mm，扁钢截面不小于48mm2，厚度不小于4 mm。当烟囱上采用避雷环时，圆钢直径不小于 12 mm，扁钢截面不小于100mm2，厚度不小于4 mm。
防雷接地系统
防雷接地系统防雷接地Fra bibliotek统TN-C-S接地系统
工作接地：根据电力系统运行的需要，人为地将电力系统中性点或电气设备的某一部分进行接地。保护接地：为保证人身安全、防止触电事故，将电气设备的外露可导电部分与地作良好的连接。
防雷接地系统
防雷装置由接闪器、引下线和接地装置三部分组成。
接闪器（受雷装置）：是接受雷电流的金属导体，常用的有避雷针、避雷线和避雷网（带）三种类型。
引下线：应保证雷电流通过时不致熔化，一般用直径不小于10mm的圆钢或截面不小于80mm2的扁钢制成。
接地装置：埋在地下的接地导线和接地体的总称。
动力系统
动力系统：指的是在工程设计中各种设备用电，独立于照明系统之外的系统，称为动力系统，动力系统之所以与照明系统分开，因为动力的干线网络的电流变化较大，系统中而含有影响通电质量的高次谐波和二次谐波。
1）动力系统的设计流程：
设备容量—设备控制箱—干线—垂直干线— 变电室
动力系统
2）设备启动的方式：

电工识图基础知识 ppt课件

• 真空断路器
电气符号
PPT课件
19
一次系统元件：电压互感器图片
电气符号
功能：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。 PPT课件
20
•
隔离开关图片电气符号
功能：用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。 PPT课件
R
S
12
T
电流互感器电力变压器磁稳压器电压互感器
TA TM TS TV
V
电子管控制电路用电源的整流器
连接片测试插孔插头插座端子板
VE VC
XB XJ XP XS XT
X
PPT课件
13
Y
电磁铁电磁制动器电磁离合器电磁吸盘电动阀电磁阀
YA YB YC YH YM YV
PPT课件
PPT课件
LC LS LF MS MA MC PA PC PJ PS PV PT
11
M
P
Q
断路器电动机保护开关隔离开关
电位器测量分路表热敏电阻器压敏电阻器控制开关选择开关按钮开关压力传感器位置传感器转数传感器温度传感器PPT课件
QF QM QS
RP RS RT RV SA SA SB SP SQ SR ST
14
101刮板机#1主电机合闸电气图
PPT课件
15
PPT课件
16
PPT课件
17
简单常用的电气元件及符号
一次系统元件：电流互感器
电气符号
测量绕组计量绕组保护绕组
功能：把数值较大的一次电流通过一定的变比转换为数值较小的二次电流(5A、1A)，用来进行保护、测量、计量等用途。 PPT课件

第二章第一节、电气识图的基础知识PPT教学课件

电气技术文字符号在电气图中一般标注在电气设备、
装置和元器件图形符号上或者其近旁，以表明设备、
装置和元器件的名称、功能、状态和特征。 11
2020/12/12
单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。如用 “V”表示半导体器件和电真空器件，用“K”表示继电器、接触器类等。
了解工程名称、项目内容、设计日期及图纸内容、数量等。
② 看设计说明
了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。
③ 看设备材料表
了解工程中所使用的设备、材料的型号、规格和数量。
④ 看系统图
14
2020/12/12
⑤ 看平面布置图
如照明平面图、插座平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、
在识图时，应抓住要点进行识读，如： ① 在明确负荷等级的基础上，了解供电电源的来
源、引入方式及路数； ② 了解电源的进户方式是由室外低压架空引入还
是电缆直埋引入； ③ 明确各配电回路的相序、路径、管线敷设部位、
敷设方式以及导线的型号和根数； ④ 明确电气设备、器件的平面安装位置。建筑电气施工图一般由设计说明、平面图、系统图
9
2020/12/12
三、电气施工图的阅读方法
1. 熟悉电气图例符号，弄清图例、符号所代表的内容。
2. 针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读
3. 抓住电气施工图要点进行识读 4、阅图注意事项
10
2020/12/12
1. 熟悉电气图例符号，弄清图例、符号所代表的内容。
敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线——总配电箱干线——支线——分配电箱——电气设备。
