近十年来，我国的铝氧化着色工艺技术发展较快，很多工厂已采用了新的工艺技术，并且在实际生产中积累了丰富的经验。已经成熟和正在发展的铝及其合金阳极氧化工艺方法很多，可以根据实际生产需要，从中选取合适的工艺。
在选取氧化工艺之前，应对铝或铝合金材质情况有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。关于这一点，洪九德、范济同志已有专门论述(参看《电镀与涂饰》1982年第2期P.27)。比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化后，所有疵病依然会显露出来。而合金成份，对阳极氧化后的表面外观，也产生直接的影响。比如，含1～2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。含硅0.6～1.5%的铝合金，氧化后呈灰色，含硅3～6%时，呈白灰色。含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。一般而言，只有含镁和含钛量大于5%的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。
在选择好铝及铝合金材料后，自然就要考虑到选取合适的阳极氧化工艺。目前，我国广泛应用的硫酸氧化法、草酸氧化法及铬酸氧化法，均在手册、书刊上有过详细的介绍，不必赘述。本文谨就目前在国内正在发展中的一些新工艺，以及国外的一些方法，作扼要的介绍。
一、国内已发展的新工艺
(一)草酸-甲酸混合液交流快速氧化
采用草酸-甲酸混合液，是因为考虑到甲酸是一种强氧化剂，在这样的槽液中，甲酸起到对氧化膜内层(阻挡层和障壁层)加速溶解，从而使成为多孔层(即氧化膜外层)的作用。这种槽液的导电率可以得到提高(即可提高电流密度)，使氧化膜能快速生成。与纯草酸氧化法相比，这种溶液能使生产率提高37.5%，减少电耗量(草酸氧化法耗电量为3.32度/平方米，此法为2度/平方米)，节约电力40%。
工艺配方为:草酸4～5%、甲酸0.55%，三相交流44士2伏，电流密度2～2.5A/d㎡，温度30±2℃。
(二)混合酸氧化
此法于1976年正式纳入日本国家标准，并为日本北星日轻家庭用品株式会社所采用。其特点是成膜快，膜的硬度、耐磨、耐腐蚀性能都比普通的硫酸氧化法高，膜层呈银白色，适用于印花、着色产品。我国铝制品行业赴日考察后，于1979年开始推荐使用。其推荐工艺配方为:H2SO4 10～20%，COOHCOOH·2H2O 1～2%，电压10～20V，电流密度1～3A/d ㎡，温度15～30℃，时间30分钟。
(三)瓷质氧化

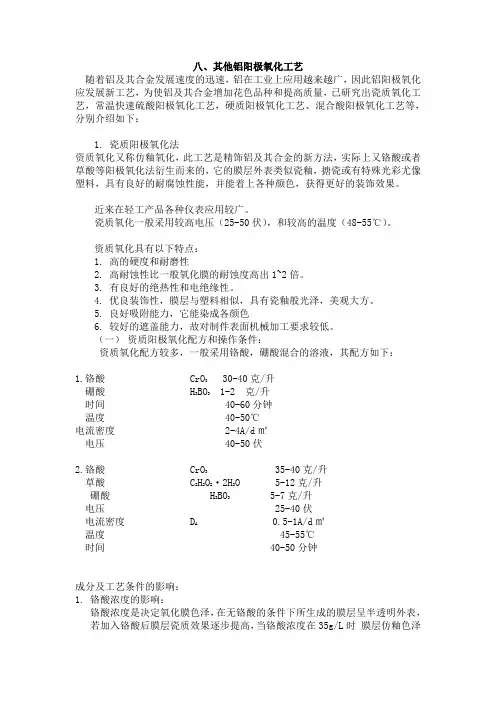

瓷质氧化主要以铬酸、硼酸、草酸钛钾为电解质，用高电压和较高温度作电解处理。其膜层外观像瓷器上的釉，有高度的抗腐蚀性能，耐磨性能良好，膜层可用有机或无机的染料染色，使外观有特殊的光泽和色泽。目前多应用于铝炊具、打火机、金笔等产品上，很受群众喜爱。
(四)国防色氧化
国防色氧化主要应用在军用铝制品的装饰上，因而要求有特殊的防护作用。氧化膜呈军绿色、无光泽、耐磨耐用，防护性能良好。工艺是:首先进行草酸氧化，生成金黄色膜层后，再用高锰酸钾20g/l、H2SO41g/l的溶液进行阳极氧化处理而成。沈阳铝制品厂曾应用此工艺生产军用水壶及炊具用品。
(五)多色氧化
将已染色而未封闭的阳极氧化层，用铬酸或草酸润湿，使CrO3铺展，已染色的制品的
部份表面在被CrO3润湿后褪色，按需要在任意部份用水将草酸或铬酸洗去，一般可以停止与图象反应。然后再染第二次色或反复进行CrO3揩拭、冲水、染色等程序，就可以根据需要出现花朵、云彩等图案。目前多应用在金杯、水杯、茶盒、打火机等产品。
(六)大理石花纹染色工艺
把氧化后的制品先染第一道底色后，经干燥，再浸入表面浮有油脂的水中，再提起或浸入时，油脂和水分别自然流挂，使膜层呈不规则的条纹状的油脂所沾污。当再染第二道色时，氧化膜受油脂沾污处就染不上色，没有油脂的部位则染上第二种色调，形成如大理石花纹状的不规则图案。此法可见诸广东国营阳江小刀厂周守禹同志的文章(《电镀与涂饰》1982年第2期)。
(七)化学蚀刻氧化
铝制品经机械抛光及脱脂后，涂复掩蔽剂或感光，干燥后进行化学刻蚀(氟化物或铁盐类的浸蚀剂)，形成凹凸图案。再经电化学抛光及阳极氧化，呈现出主体感很强的表面图案，能与不锈钢的表面外观相媲美。现多应用于金笔、茶盒及屏风等。
(八)常温快速阳极氧化
通常H2SO4氧化均需用降温设备，因而耗费大量电力。加入α-羟基丙酸、丙三醇后，能抑制氧化膜的溶解，从而可在常温下进行氧化。与普通的硫酸氧化法相比，膜层厚度可提高2倍。推荐的工艺配方为:
H2SO4150～160g/l
CH3CH(OH)COOH18ml/l
CH2OHCHOHCH2OH12ml/l
电流密度0.8～12A/d㎡
电压12～18伏
温度18～22℃
(九)化学氧化法(又称导电氧化膜)
膜层的抗蚀性能接近于硫酸阳极氧化膜。导电氧化膜层接触电阻较小而能导电、而H2SO4阳极氧化膜因接触电阻极大而不能导电。导电氧化膜的耐腐蚀性能比铝上镀铜、镀银或镀锡强得多。缺点是膜层上不能锡焊，只可作点焊。推荐工艺配方为:CrO34g/l，K4Fe(CN)6·3H2O0.5g/l，NaF1g/l，温度20～40℃，时间20～60秒。
二、国外新工艺介绍
近几年来，国外在铝材表面处理方面发展得很快，原来的一些费人力、费电力和资源的老工艺已得到改革，一些新工艺、新技术已广泛应用于工业生产。
(一)高速阳极氧化法
高速阳极氧化工艺主要是通过改变电解溶液的组成，降低电解液的阻抗，从而使能采用较高的电流密度进行高速阳极氧化。原来旧工艺的溶液，采用1A/d㎡的电流密度的成膜速度为0.2～0.25μ/分，采用这种新工艺溶液后，即使仍用1A/d㎡的电流密度，成膜速度亦可增至0.4～0.5μ/分，大大缩短了处理时间，提高了生产效率。其工艺与一般的处理方法对比如表1。
表1
(二)富田式(高速氧化)法
富田式法比旧工艺处理时间要短得多，生产效率可提高33%以上。本法不但适用于普通阳极氧化膜，也适用于硬膜氧化。工艺见表2。
表2
如要产生硬质膜，则用降低溶液温度的方法来实现，其成膜速度大体与上表所列相同。膜层硬度与溶液温度的关系如下:
10℃——硬度500H，20℃——400H，30℃——30H
(三)红宝石膜
铝材表面生成红宝石膜的工艺是一种新颖的工艺，其膜层色泽可以与人造红宝石的色泽媲美，因而装饰性效果极佳，抗腐蚀性能和耐磨性能也良好。还可通过溶液中所含金属氧化物之种类不同来制备出色彩各异的外观。该工艺方法是:首先用15%的硫酸进行阳极氧化，采用的电流密度为1A/d㎡，时间80分钟。取出后可根据颜色深浅程度要求，把工件浸入不同浓度的(NH4)2CrO4溶液中，温度40℃，时间为30分钟，主要是让金属离子进入多孔性的阳极氧化膜孔源中去。然后再放入硫酸氢钠(1克分子量)、硫酸氢铵(1.5克分子量)，温度170℃，电流密度1A/d㎡，经过上述处理后，可获得紫红色并闪烁着萤光的红宝石膜。如果浸的是Fe2(CrO4)3、Na2CrO4，则生成的膜呈蓝色带深紫色萤光。
(四)浅田法电解着色
浅田法电解着色是在阳极氧化之后，通过电流电解，使金属阳离子(镍盐、铜盐、钴盐等)穿入氧化膜的针孔底部，从而着出颜色。这一工艺近年来发展得较快，主要是它能获得青铜色系和黑色，受建筑行业的欢迎。所着色泽有很稳定的耐光性，也能耐恶劣气候条件。本工艺比自然着色法能节省电能。日本的建筑用铝型材几乎都已采用此法着色。我国天津、营口、广东等地亦已引进了此种技术及全套设备。广东有些单位亦已试验成功，应用于生产。
(五)自然着色法
自然着色法是一次电解完成着色的。溶液种类也有好几种，有用磺基水杨酸和硫酸的，有用磺基钛酸和硫酸的，也有用磺基水杨酸和马来酸的。由于自然着色法大部份都采用有机酸，所以氧化膜比较致密，膜层有优良的耐光性、耐磨性和耐蚀性。但此法的缺点是:要得到优良的颜色，必须严格控制铝合金材料的成份才行。
该文章同时发表在"铝及其合金阳极氧化技术华南博客群”博客圈，“东富铝香港实业有限公司东莞卓富铝制品厂”企业博客
铝表面阳极氧化处理方法 一、表面预处理 无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。 （一）脱脂 铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺列于表-1。在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。 表-1 脱脂及主要工艺 脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注 有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀 表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀 碱性溶液NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替 十二水磷酸钠NaOH硅酸钠40-608-1225-30 60-70 3-5 水清洗NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5% 多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时 十二水磷酸钠硅酸钠液体肥皂50-7025-353-5 75-85 3-5 水清洗 碳酸钠磷酸钠25-4025-40 75-85 适当水清洗 磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗 强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间 酸性溶液硫酸50-300 60-80 1-3 水清洗 硝酸162-354 常温3-5 水清洗松化处理 磷酸硫酸表面活性剂3075 50-60 5-6 水清洗 磷酸（85%）丁醇异丙醇水100%40%30%20% 常温5-10 水清洗溶液组成以体积记 电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解 NaOH 100-200 常温0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2 乳化溶液石蜡三乙醇胺油酸松油水8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记
近十年来，我国的铝氧化着色工艺技术发展较快，很多工厂已采用了新的工艺技术，并且在实际生产中积累了丰富的经验。已经成熟和正在发展的铝及其合金阳极氧化工艺方法很多，可以根据实际生产需要，从中选取合适的工艺。 在选取氧化工艺之前，应对铝或铝合金材质情况有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。关于这一点，洪九德、范济同志已有专门论述(参看《电镀与涂饰》1982年第2期P.27)。比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化后，所有疵病依然会显露出来。而合金成份，对阳极氧化后的表面外观，也产生直接的影响。比如，含1～2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。含硅0.6～1.5%的铝合金，氧化后呈灰色，含硅3～6%时，呈白灰色。含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。一般而言，只有含镁和含钛量大于5%的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。 在选择好铝及铝合金材料后，自然就要考虑到选取合适的阳极氧化工艺。目前，我国广泛应用的硫酸氧化法、草酸氧化法及铬酸氧化法，均在手册、书刊上有过详细的介绍，不必赘述。本文谨就目前在国内正在发展中的一些新工艺，以及国外的一些方法，作扼要的介绍。 一、国内已发展的新工艺 (一)草酸-甲酸混合液交流快速氧化 采用草酸-甲酸混合液，是因为考虑到甲酸是一种强氧化剂，在这样的槽液中，甲酸起到对氧化膜内层(阻挡层和障壁层)加速溶解，从而使成为多孔层(即氧化膜外层)的作用。这种槽液的导电率可以得到提高(即可提高电流密度)，使氧化膜能快速生成。与纯草酸氧化法相比，这种溶液能使生产率提高37.5%，减少电耗量(草酸氧化法耗电量为3.32度/平方米，此法为2度/平方米)，节约电力40%。 工艺配方为:草酸4～5%、甲酸0.55%，三相交流44士2伏，电流密度2～2.5A/d㎡，温度30±2℃。 (二)混合酸氧化 此法于1976年正式纳入日本国家标准，并为日本北星日轻家庭用品株式会社所采用。其特点是成膜快，膜的硬度、耐磨、耐腐蚀性能都比普通的硫酸氧化法高，膜层呈银白色，适用于印花、着色产品。我国铝制品行业赴日考察后，于1979年开始推荐使用。其推荐工艺配方为:H2SO4 10～20%，COOHCOOH·2H2O 1～2%，电压10～20V，电流密度1～3A/d ㎡，温度15～30℃，时间30分钟。 (三)瓷质氧化 瓷质氧化主要以铬酸、硼酸、草酸钛钾为电解质，用高电压和较高温度作电解处理。其膜层外观像瓷器上的釉，有高度的抗腐蚀性能，耐磨性能良好，膜层可用有机或无机的染料染色，使外观有特殊的光泽和色泽。目前多应用于铝炊具、打火机、金笔等产品上，很受群众喜爱。 (四)国防色氧化 国防色氧化主要应用在军用铝制品的装饰上，因而要求有特殊的防护作用。氧化膜呈军绿色、无光泽、耐磨耐用，防护性能良好。工艺是:首先进行草酸氧化，生成金黄色膜层后，再用高锰酸钾20g/l、H2SO41g/l的溶液进行阳极氧化处理而成。沈阳铝制品厂曾应用此工艺生产军用水壶及炊具用品。 (五)多色氧化 将已染色而未封闭的阳极氧化层，用铬酸或草酸润湿，使CrO3铺展，已染色的制品的
. .. 硬质阳极氧化与普通阳极氧化的区别 一、铝合金硬质氧化的优势： 1、铝合金硬质氧化后表面硬度最高可达HV500左右。 2、氧化膜厚度25-250um。 3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面（双向生长）。 4、绝缘性好：击穿电压可达2000V（完善的封孔）。 5、耐磨性能好：对于含铜量未超过2%的铝合金其最大的磨耗指数为3.5mg/1000转。其他所有的合金磨耗指数不应超过1.5mg/1000转。 6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害。 因此很多行业为了减轻产品的重量、机械加工的方便、环保低毒等要求，目前有的部分产品中的部份零部件由铝合金硬质氧化来代替不锈钢、电镀硬铬等工艺。 二、硬质阳极氧化和普通阳极氧化的区别： 硬质氧化的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大，内孔变小。 （一）操作条件方面的差异： 1、温度不同：普通氧化18-22℃左右，有添加剂的可以到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。 2、浓度差异：普通氧化一般20%左右；硬质氧化一般在15%或更低。 3、电流/电压差异：普通氧化电流密度一般：1-1.5A/dm2；而硬质氧化：1.5-5A/dm2；普通氧化电压≤18V，硬质氧化有时高达120V。 （二）膜层性能方面的差异： 1、膜层厚度：普通氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。 2、表面状态：普通氧化表面较光滑，而硬质氧化表面较粗糙（微观，和基体表面粗糙度有关）。 3、孔隙率不同：普通氧化孔隙率高；而硬质氧化孔隙率低。 4、普通氧化基本是透明膜；硬质氧化由于膜厚，为不透明膜。 5、适用场合不同：普通氧化适用于装饰为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。
硬质阳极氧化是一种厚膜阳极氧化法，这是一种铝和铝合金特殊的阳极氧化表面处理工艺。此种工艺，所制得的阳极氧化膜最大厚度可达250微米左右，在纯铝上能获得1500kg/mm2的显微硬度氧化膜，而在铝合金上则可获得400～600kg/mm2的显微硬度氧化膜。其硬度值，氧化膜内层大于外层，即阻挡层大于带有孔隙的氧化膜层，因氧化膜内有松孔，可吸附各种润滑剂，增加了减摩能力，氧化膜层导热性很差，其熔点为2050℃，电阻系数较大，经封闭处理（浸绝缘物或石蜡）击穿电压可达2000V，在大气中较高的抗蚀能力，具有很高的耐磨性，也是一种理想的隔热膜层，也有良好的绝缘性，并具有与基体金属结合得很牢固等一系列优点，因此在国防工业和机械零件制造工业上获得及其广泛的应用。主要应用于要求高耐磨、耐热、绝缘性能好等的铝和铝合金零件上。如各种作为圆筒的内壁，活塞、汽塞、汽缸、轴承、飞机货舱的地板、滚棒和导轨、水利设备、蒸汽叶轮、适平机、齿轮和缓冲垫等零件。用硬质氧化工艺来代替传统的镀硬铬镀层，与硬铬工艺相比它具有成本低，膜层结合牢固，镀液，清洗废液处理方便等优点。但此工艺所得膜层的缺点是膜层厚度较大时，对铝和铝合金的机械疲劳强度指标有所影响。硬质阳极氧化电解方法很多，例如：硫酸、草酸、丙二醇、磺基水杨酸及其它的无机盐和有机酸等。所用电源可分为直流、交流和交直流叠加电源等几种，目前广泛应用的有下列两种硬质阳极氧化。 （1）硫酸硬质阳极氧化直流法； （2）草酸硬质阳极氧化交直流重选法。 其中，硫酸法是目前得到较广泛应用的一种硬质氧化法. 1 硬质阳极氧化原理 铝合金硬质阳极氧化原理，就是在电场的作用下，加速铝合金表面氧化膜的形成即用铅板作阴极，铝合金制作阳极，稀硫酸溶液作电解液，当通过直流电时，H+便向阴极移动，产生阴极反应： 4H2+4e=2H2↑而OH-便向阳极运动产生阳极反应： 4OH－－4e=2H2O+2O↑当在阳极上失去多余的电子，所析出的氧呈原子状态,由于原子状态的氧要比分子状态的氧更为活泼，更易与铝起反应： 2A1+3O→A12O3 上述—反应在铝和铝合金制件表面是均匀地，同时进行地。 氧化膜随着通电时间的增加，电流增大而促使氧化膜增厚。与此同时，由于（Al2O3）的化学性质有两重性，即它在酸性溶液中呈碱性氧化物，在碱性溶液中呈酸性氧化物。无疑在硫酸溶液中氧化膜液发生溶解，只有氧化膜的生成速度大于它的溶解速度，氧化膜才有可能增厚，当溶解速度与生成速度相等时，氧化膜不再增厚。当氧化速度过分大于溶解速度时，铝和铝合金制件表面易生成带粉状的氧化膜。 硬质阳极氧化的电解液时在-10℃～+5℃左右的温度下电解。由于硬质阳极氧化所生成的氧化膜层具有较高的电阻，会直接影响到电流强度的氧化作用。为了取得较厚的氧化膜，势必要增加外电压，其目的是为了消除电阻大的影响，而使电流密度保持一定，但电流较大时会产生激烈的发热现象，加上生成氧化膜时会放出大量的热量，使零件周围电解液温度剧烈上升，温度上升将会加速氧化膜的溶解，使氧化膜无法变厚。另外，发热现象在膜层与金属的接触处最严重，如不及时解决，加工零件的局部表面会因温度上升而被烧坏。 解决办法，就是采用冷却设备和搅拌相结合。冷却设备使电解液强行降温，搅拌是为了使整槽电解温度均匀，以利于获得较高质量的硬质氧化膜。 2 硬质阳极氧化法工艺要求 为了得到质量较好的硬质阳极氧化膜，并能保证零件所需要尺寸，必须按下列要求来进行加工. 2.1 锐角倒圆被加工零件不允许有锐角、毛刺以及其它各种尖锐的有棱角的地方因为硬质氧化，一般阳极氧化时间均是很长的，而且氧化过程（A1+O2→A12O3+ Q ）本身就是一个放热反应。又由于一般零件棱角的地方往往又是电流较为集中的部位所以这些部位最易引起零
阳极氧化的原理及相关知识 铝/铝合金阳极氧化的原理 内容：以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧 化铝薄膜的过程，称为铝及铝合金的阳极氧化处理。铝阳极氧化的原理实质上就是水电解的原理。当电流通过时，将发生以下的反应： 在阴极上,按下列反应放出H2 : 2H + +2e 宀H2 在阳极上,40H -4e T 2H2O + O2, 析出的氧不仅是分子态的氧（02）,还包括原子氧（0）,以及离子氧（0-2）,通常在反应中以分子氧表示。作为阳极的铝被其上析出的氧所氧化，形成无水的1203膜：4A1 + 302 = 2A12O3 + 3351J 应指出，生成的氧并不是全部与铝作用，一部分以气态的形式析出。阳极氧化的种类阳极氧化早就在工业上得到广泛应用。冠以不同名称的方法繁多，归纳起来有以下几种分类方法：按 电流型式分有：直流电阳极氧化；交流电阳极氧化；以及可缩短达到要求厚度的生产时间，膜层既厚又均匀致密，且抗蚀性显着提高的脉冲电流阳极氧化。按电解液分有：硫酸、草酸、铬酸、混合酸和以磺基有机酸为主溶液的自然着色阳极氧化。按膜层性质分有：普通膜、硬质膜（厚膜）、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。直流电硫酸阳极氧化法的应用最为普遍，这是因为它具有适用于铝及大部分铝 合金的阳极氧化处理；膜层较厚、硬而耐磨、封孔后可获得更好的抗蚀性；膜层无色 透明、吸附能力强极易着色；处理电压较低，耗电少；处理过程不必改变电压周期，有利于连续生产和实践操作自动化；硫酸对人身的危害较铬酸小，货源广，价格低等优点。近十年来，我国的建筑业逐步使用铝门窗及其它装饰铝材，它们的表面处理生产线 都是采用这种方法。 铝及铝合金阳极氧化法综述
铝及铝合金阳极氧化着色工艺规程(1) 铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。
3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2 装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。
一、电镀层种类 1、硬铬在严格控制温度与电流密度（较装饰镀铬高）的条件下，从镀铬液中获得的硬度较高、耐磨性好的硬铬层。 2、乳色铬通过改变镀铬溶液的工作条件，获得的孔隙少、具有较高抗蚀能力、而硬度较低的乳白色铬镀层。 二、氧化及钝化 1、阳极氧化通常指铝或铝合金制品或零件，在一定的电解液中和特定的工作条件下作为阳极，通过直流电流的作用，使其表面生成一层抗腐蚀的氧化膜的处理过程。 2、磷化钢铁零件在含有磷酸盐的溶液中进行化学处理，使其表面生成一层难溶于水的磷酸盐保护膜的处理过程。 3、发蓝钢铁零件在一定的氧化介质中进行化学处理，使其表面生成一层蓝黑色的保护性氧化膜的处理过程。 4、化学氧化在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层氧化膜的处理过程。 5、电化学氧化以浸入一定的电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成氧化膜的电化学处理过程。 6、化学钝化在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层钝化膜的处理过程。 7、电化学钝化以浸入一定电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成一层钝化膜的处理过程。 三、电解 1、电解在外电流通过电解液时，在阳极和阴极上分别进行氧化和还原反应，将电能变为化学能的过程。 2、阳极电解以零件作为阳极的电解过程。 3、阴极电解以零件作为阴极的电解过程。 四、镀前处理 1、化学除油在含碱的溶液中，借助皂化和乳化作用，除去零件或制品表面油垢的过程。 2、有机溶剂除油利用有机溶剂对油垢的溶解作用，除去零件或制品表面油垢的过程。 3、电化学除油（即电解除油）在含有碱的溶液中，以零件作为阳极或阴极，在电流作用下，除去零件或制品表面油垢的过程。 4、化学酸洗在含酸的溶液中，除去金属零件表面的锈蚀物和氧化物的过程。 5、化学抛光金属零件在一定组成的溶液中和特定条件下，进行短时间的浸蚀，从而将零件表面整平，获得比较光亮的表面的过程。 6、磨光利用磨轮来磨削零件表面上的粗糙不平处，从而提高零件表面的平整程度的过程。 7、机械抛光借助于粘有精细磨料和抛光膏的高速抛光轮，对零件进行轻微磨削和整平，从而获得光亮表面的机械加工过程。 8、喷砂利用净化的压缩空气，将干砂流强烈的喷射到金属零件表面以进行清理或粗化的加工过程。 五、电镀 1、电流密度一般指电极（如电镀零件）单位面积表面通过的电流值，通常用A/dm2作为度量单位。 2、极化通常指直流电流通过电极时，电极电位偏离其平衡电位的现象。在电流作用下，阳极的电极电位向正的方向偏移，称为阳极极化；阴极的电极电位向负的方向偏移，称为阴极极化。
7.3 铝及其合金的氧化处理 铝及铝合金的氧化处理的方法主要有两类：①化学氧化，氧化膜较薄，厚度约为0.5～4微米,且多孔，质软，具有良好的吸附性，可作为有机涂层的底层，但其耐磨性和抗蚀性能均不如阳极氧化膜；②电化学氧化，氧化膜厚度约为5～20微米（硬质阳极氧化膜厚度可达60～200微米），有较高硬度，良好的耐热和绝缘性，抗蚀能力高于化学氧化膜，多孔，有很好的吸附能力。 7.3.1铝及铝合金的化学氧化处理 铝及铝合金的化学氧化处理设备简单，操作方便，生产效率高，不消耗电能，适用范围广，不受零件大小和形状的限制。 铝及铝合金化学氧化的工艺按其溶液性质可分为碱性氧化法和酸性氧化法两大类。 按膜层性质可分为:氧化物膜、磷酸盐膜、铬酸盐膜、铬酸－磷酸盐膜。 <1>铝及铝合金碱性铬酸盐化学氧化溶液的配方及工艺条件如表7－4。
注：①配方1，2适用于纯铝，铝镁合金，铝锰合金和铝硅合金的化学氧化。膜层颜色为金黄色，但后二种合金上得到的氧化膜颜色较暗。碱性氧化液中得到的膜层较软，耐蚀性较差，孔隙率较高，吸附性好，适于作为涂装底层。 ②配方3中加入硅酸钠，获得的氧化膜为无色，硬度及耐蚀性略高，孔隙率及吸附性略低，在硅酸钠的质量分数为2％的溶液中封闭处理后可单独作为防护层用，适合于含重金属铝合金氧化用。 溶液中，室温下 ③工件经氧化处理后为提高耐蚀性，可在20g/L的CrO 3 钝化处理5～15s，然后在低于50℃温度下烘干。 <2>铝及铝合金酸性铬酸盐化学氧化溶液配方及工艺条件如表7－5。 注：①配方1得到的氧化膜较薄，韧性好，耐蚀性好，适用于氧化后需变形的铝及铝合金，也可用于铸铝件的表面防护，氧化后不需要钝化或填充处理。
陽極氧化工藝流程名词解释Ⅰ机械与化学表面处理 金属需经过抛光或刷光，随后除油及脱脂，检查外观质量，以为后续处理工序作表面准备。Ⅱ阳极氧化 通过认为的手段，形成一层厚氧化铝膜，即阳极氧化膜。即吸附氧化膜。这是吸附着色的先决条件。Ⅲ染色 在阳极氧化膜之微孔结构内沉积染料分子。Ⅳ封孔 封住微细孔，使染料固定于氧化膜内。吸附着色的理论依据吸附现象是采用染料水溶液浸渍染色的特点。与其他着色技术不同的是，其产生颜色之化合物并非产生自工艺本身而是存在于开初的介质中。“吸附”这一术语的意思是染料分子沉积并积聚氧化膜微孔的内表面，此阳极氧化膜的孔隙率为氧化膜的20m2/g。导致吸附的是铝氧化膜与染料分子之间的键合力起作用。这键合是不稳定的，相反，吸附在阳极氧化膜上的染料（染色强度）与溶液中的染料之间达到平衡。倘若溶液的染料浓度增大，则吸附量会增大，直至达到饱和点（颜色强度最大）时为止。又倘若溶液的燃料浓度下降，比如下降到零，而水中又全无亲质，便会出现解吸附，导致褪色合色料扩散。因此，在完成染色之后的多孔膜封闭工序是必不可少的。尽管染料迅速吸附，但整个着色过程的速度并非取决这一原始的现象，而是取决于染料分子随后怎样进入狭窄的微孔内。这一过程以略低的速率进行。分子的直径平均为0.0025µm，而用硫酸直流氧化法制备的阳极氧化膜的
微孔平均直径为0.02µm。 ***********************************************************铝的级别和铝的阳极氧化铝材的物理成分以及级别是吸附着色是否成功的重要因素。铝材分为高纯铝、纯铝和合金铝。高纯铝只含不超过痕量（不超过0.05%，依次排级）的亲质金属；纯铝的亲质金属含量不超过1%。由于铝本身的强度不足以应付各种用途，因而相当多是与其他金属形成合金，主要的是镁、锌、锰、铜等。合金中的这些成分越高。耐机械磨损性便越强，但对装饰性着色的适应性则相对的越差。吸附着色本身是不会改善阳极氧化膜的物理特性的。Ⅰ质量要求 必须选用阳极氧化级的铝材，才能保证在阳极氧化和着色后仍然能保持吸引人的外观。这一级别的铝材是专门为阳极氧化和着色而特别制备并经过特别检测的。Ⅱ合金成分对色泽和透明度的影响 铝和铝合金原有的颜色分别随其纯度级别与所含成分不同而异。而吸附着色的色调又受原来的底色所影响。1 镁量大于5%时，阳极氧化膜会暗哑；2 含锰及铬量即使低至仅1%，氧化膜便带黄色，超过此含量时，金属色调便会变的暗黑；3 硅有使氧化膜带灰色的趋向，不过，很大程度上取决于它存在于合金中的形式。如果以固溶体形式存在而含量低于1%时，它不会使氧化膜明显暗哑。超过此含量及以非固溶体形式存在时，金属就会呈浑浊的灰色。有一种特别的含硅3%~6%的铝合金就被称为“灰色调和金”。
实验二铝的阳极氧化和电解着色 一、内容提要 采用直流阳极氧化技术在铝表面生成阳极氧化膜，并对其进行染色或电解着色处理。 二、目的要求 通过实验掌握铝的硫酸阳极氧化基本原理，并了解铝的装饰性阳极氧化及染色和电解着色的一般工艺过程。 三、实验关键 1. 掌握铝的硫酸阳极氧化技术和铝阳极氧化过程中氧化膜的生长规律。 2. 掌握铝阳极氧化膜的染色或电解着色原理。 四、实验原理 铝及其合金在大气中其表面会自然形成一层厚度为40 ~ 50 A薄的氧化膜。后者虽然能使金属稍微有些钝化，但由于它太薄，孔隙率大，机械强度低，不能有效地防止金属腐蚀。用电化学方法即阳极氧化处理后，可以在其表面上获得厚达几十到几百微米的氧化膜。后者的耐蚀能力很好。硫酸阳极氧化法所得的氧化膜厚度在5 - 20微米之间，硬度较高，孔隙率大，吸附性强，容易染色和封闭。而且具有操作简便、稳定、成本低等特点，故应用最为广泛。 当把零件挂在阳极上，阴极用铅棒，通入电流后，发生如下反应 阴极上2H+ + 2e → H2 ↑ 阳极上Al-3e → Al3+ 6OH-→ 3H2O+3O2- 2Al3+ + 3O2-→ Al2O3 + 399 (卡) 硫酸还可以与Al、Al2O3发生反应 2Al + 2H2SO4→ Al2(SO4)3 + 3H2↑ Al2O3 + H2SO4→ AL2(SO4)3 + 3H3O 铝阳极氧化膜的生长是在“生长”和“溶解”这对矛盾中发生和发展的。通电后的最初数秒钟首先生成无孔的致密层(叫无孔层，或阻挡层)，它虽只有0.01 ~ 0.015 m，可是具有很高的绝缘性。硫酸对膜产生腐蚀溶解。由于溶解的不均匀性，薄的地方(孔穴)电阻小，离子可通过，反应继续进行，氧化膜生长，又伴随着氧化膜溶解。循环往复。控制一定的工艺条件特别是硫酸浓度和温度可使膜的生长占主导地位。

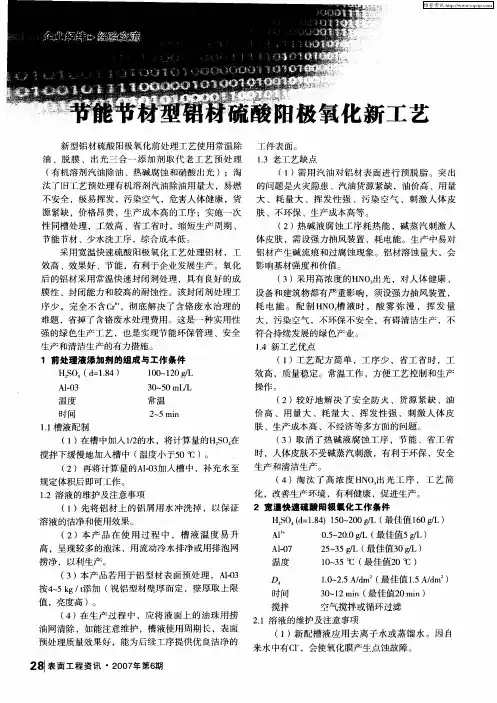

阳极氧化工艺参数的影响 1）H2SO4浓度。改变H2SO4浓度对氧化膜的阻挡层厚度，溶液的导电性、氧化膜的耐蚀性和耐磨性以及后处理的封孔质量都将产生一定的影响。 H2SO4浓度阻挡层厚度维持电压耐蚀、耐磨性气化膜质量 膜层发灰，疏松，膜孔外层孔径大，封孔困难 2）槽液温度 阳极氧化过程中，部分电能会转化为热能，槽液温度会不断上升，而随着温度的上升，膜层损失会增加而且成膜质量变差，膜耐磨性下降，尤其对15um以上膜层，甚至在空气中就会出现“粉化”现象，因此过程中需要对槽液降温，以维持适宜的温度。 一般来说： 槽温在一定范围内提高，获得氧化膜重量减小，膜变软但较光亮。 槽液温度高，生成的氧化膜外层膜孔径和度变大，造成封孔困难，也易产生封孔“粉霜”。槽温较高时，氧化膜易染色。但对于保持颜色深浅一致时较难，所以一般染色膜的氧化温度为20~25℃降低温度，得到的氧化膜硬度高，耐磨性好，在氧化过程中维持电流密度所需电压较高，能耗大，所以一般普通氧化选择18~22℃ 3）氧化电压 阳极氧化电压决定氧化膜的孔径大小，低压生成的膜孔径小，孔数多，而高压生成的膜孔径大，孔数小，一定范围内高压有利于生成致密，均匀的膜。 4）电流密度 电流密度大，成膜快，生产效率高，但过高则易烧伤工件。一般电流密度控制在~dm2范围内 电流密度低，生产效率低，但处理面光亮（约1A/dm2） 电流密度高，成膜快，但易产生软膜，甚至烧伤 如果冷冻能力足够，搅拌良好，则采用较大电流氧化，有利于提高膜的耐磨性。 5）搅拌 足够的搅拌可保持槽液温度的均匀和恒定，对于控制膜厚，膜层质量，着色均匀性均有好处。 6）铝离子和其它杂质的影响 铝离子。Al3+离子含量升高会使电流密度下降。铝含量较高会使染色困难，而一定的铝含量对氧化膜厚度，耐蚀性，耐磨性有很大好处。一般来说铝含量1~10g/L会产生有利影响，超过10g/L造成不利影响。我国大多厂家选择控制为12~18g/L 其他阳离子杂质铁含量超过25~50mg/g时会导致光亮度下降，膜层松软等。铜、镍总量超过100mg/g时，将使氧化膜原有的耐蚀性降低，易产生盐雾试验不合格。 一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。 （一）脱脂 铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象 电镀： 电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电镀时，一般都是用含有镀层金属离子的电解质配成电镀液；把待镀金属制品浸入电镀液中与直流电源的负极相连，作为阴极；用镀层金属作为阳极，与直流电源正极相连。通入低压直流电，阳极金属溶解在溶液中成为阳离子，移向阴极，这些离子在阴极获得电子被还原成金属，覆盖在需要电镀的金属制品上。 电泳： 利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。1937 年瑞典学者A.W.K.蒂塞利乌斯设计制造了移动界面电泳仪，分离了马血清白蛋白的3种球蛋白，创建了电泳技术。 在确定的条件下，带电粒子在单位电场强度作用下，单位时间内移动的距离（即迁移率）为常数，是该带电粒子的物化特征性常数。不同带电粒子因所带电荷不同，或虽所带电荷相同但荷质比不同，在同一电场中电泳，经一定时间后，由于移动距离不同而相互分离。分开的距离与外加电场的电压与电泳时间成正比。 电泳俗称镀漆，是高分子树脂的沉积。 电镀是金属离子沉积的过程。 电泳涂装是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。 电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型）和阴极电泳（工件是阴极，涂料是阳离子型）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。目前在工业上较为广泛采用的是直流电源定电压法的阳极电泳。 电镀和电沉积有什么区别？ 电沉积是一个大概念，凡是用外加电流，通过电子得失在电极上得到所需物质的都可称作电沉积。如：阴极，阳极电泳，得到的沉积粒子（有机高分子聚合物）---电泳漆；金属的离子或络离子由水溶液（也有有机溶液）中通过电流在阴极析出得到该金属或合金粒子---电镀层；某些金属或合金，如铝合金在硫酸溶液中通过电流由阳极得到氧化膜---阳极氧化；另外，还有用交流电对某些金属氧化膜进行处理---电解着色；以及熔融冰晶石中电解得铝---电冶炼。因此电镀归属于电沉积范畴，如同油漆归属于涂料一样。

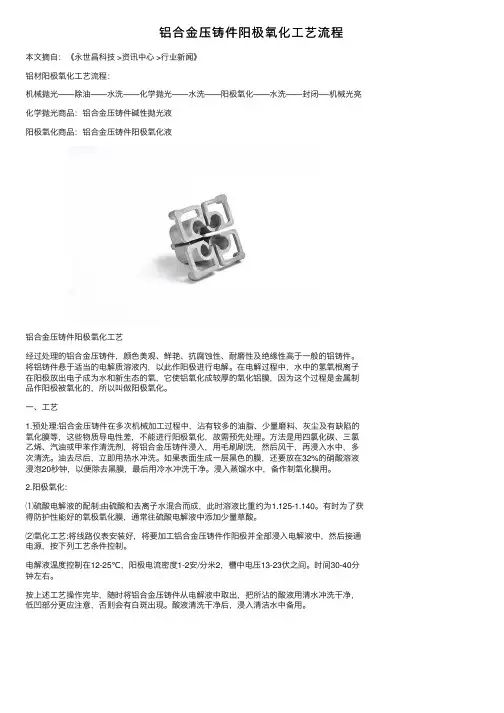

铝材阳极氧化工艺流程： 机械抛光——除油——水洗——化学抛光——水洗——阳极氧化——水洗——封闭—机械光亮 化学抛光商品：铝材碱性抛光液 阳极氧化商品：铝材阳极氧化液 封闭商品：铝材着色封闭液 铝材阳极氧化和染色工艺 ???? 经过染色法处理的铝制品，颜色美观、鲜艳、抗腐蚀性、耐磨性及绝缘性高于一般的铝制品。将铝的工件悬于适当的电解质溶液内，以此作阳极进行电解。在电解过程中，水中的氢氧根离子在阳极放出电子成为水和新生态的氧，它使铝氧化成较厚的氧化铝膜，因为这个过程是金属制品作阳极被氧化的，所以叫做阳极氧化。铝制品经阳极氧化后，再经着色、封闭、处理即成染色品。 一、染色工艺 1.预处理:铝制件在多次机械加工过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进行阳极氧化，故需预先处理。方法是用四氯化碳、三氯乙烯、汽油或甲苯作清洗剂，将铝件浸入，用毛刷刷洗，然后风干，再浸入水中，多次清洗。油去尽后，立即用热水冲洗。如果表面生成一层黑色的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去黑膜，最后用冷水冲洗干净。浸入蒸馏水中，备作制氧化膜用。 2.阳极氧化: ⑴硫酸电解液的配制:由硫酸18-20公斤和去离子水80-82公斤混合而成，此时溶液比重约为1.125-1.140。有时为了获得防护性能好的氧极氧化膜，通常往硫酸电解液中添加少量草酸。 ⑵氧化工艺:将线路仪表安装好，将要染色铝件作阳极并全部浸入电解液中，然后接通电源，按下列工艺条件控制。 电解液温度控制在12-25℃，阳极电流密度1-2安/分米2，槽中电压13-23伏之间。时间30-40分钟左右。 按上述工艺操作完毕，随时将铝件从电解液中取出，把所沾的酸液用清水冲洗干净，低凹部分更应注意，否则会有白斑出现。酸液清洗干净后，浸入清洁水中备用。 3.染色:铝件经过阳极氧化后，表面形成了能吸附，以共价键或氢键等键型键合而成有色络合物，出现色泽。
阳极氧化工艺流程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
铝及铝合金阳极氧化着色工艺流程及原辅材料 铝及铝合金阳极氧化着色工艺规程 1、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂 漆→固化→卸料包装→入库 2、装挂： 装挂前的准备。 2.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 准备好导电用的铝片和铝丝。 检查气动工具及相关设备是否正常。 核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的倍左右，白料间距控制在型材宽度的1倍左右。 选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。 装挂： 装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。 装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 装挂时，严禁将型材全部装挂在挂具的下部或上部。 装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。
易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。 截面大小、形状悬殊的型材严禁装挂在同一排上。 装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 剔除不合格型材后，必须按订单支数及时补足。 装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 认真做好交接班手续和工作区的环境卫生。 3、氧化台生产前的准备工作： 检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。 检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。 打开碱蚀、热纯水槽、封孔槽的蒸汽或冷却水，打开氧化槽、着色槽、电泳槽的循环冷却系统，确保槽液均匀、温度达到工艺要求。 检查罗茨风机和抽、排风机，并在生产前开启。 认真核对《氧化工艺流程卡》，明确生产要求，准备好比色用色板。 4、氧化台操作的通用要求： 每次吊料不准超过两挂，并且两挂之间必须保持一定的间距，以防型材之间的碰擦伤。 型材吊进、吊出槽液时必须斜进、斜出，倾斜度应控制在30°左右。
铝型材阳极氧化与化学氧化有什么区别？ 铝型材的氧化处理工艺分为阳极氧化和化学氧化两大类，这两种氧化处理工艺拥有怎样的区别呢？ >> 你可以不用苹果，但你要知道阳极氧化<< 铝型材阳极氧化工艺 1、阳极氧化的概念 铝型材置于相应的电解液和特定的工艺条件下,利用电解作用使其表面形成氧化铝薄膜的过程，称为铝型材的阳极氧化处理。阳极氧化如果没有特别指明，通常是指硫酸阳极氧化。
2、阳极氧化的作用 （1）防护性：提高零件的耐磨、耐蚀、耐气候腐蚀。 （2）装饰性：制成本色光亮膜，看成彩色膜。 （3）绝缘性：作为电容器介质膜，铝线卷绝缘膜，每微米厚度可耐25V电压。 （4）提高与有机涂层的结合力：作涂装底层。 （5）提高与无机覆盖层的结合力：作电镀、搪瓷的底层。 （6）开发中的其他功能：在多孔膜中沉积磁性合金作记忆元件、太阳能吸收板、超高硬质膜、干润滑膜、触媒膜等。
铝型材化学氧化工艺 1、化学氧化的概念 采用化学介质处理铝型材表面，通过化学反应使其表面氧化，生成稳定的防锈氧化膜，称为铝型材的化学氧化处理。化学氧化的工艺按其溶液性质可分为碱性氧化法和酸性氧化法两大类。 2、化学氧化的的作用 （1）加强铝合金的防锈能力。 （2）可以起稳定接触电阴的作用。 （3）转化膜较薄(约0.5~4um)，质软、导电、多孔，有良好的吸附能力，通常做为油漆或其他涂料的底层。 （4）不改变材料的机械性能。 （5）设备简单、操作方便、价格便宜。 （6）不影响工件尺寸。 铝型材阳极氧化与化学氧化的区别 （1）阳极氧化是在通高压电的情况下进行的，它是一种电化学反应过程；化学氧化不需要通电，而只需要在药水里浸泡就行了，它是一种纯化学反应。 （2）阳极氧化需要的时间很长，往往要几十分钟，而化学氧化只需要短短的几十秒。（3）阳极氧化生成的的氧化膜厚度约为5——20微米（硬质阳极氧化膜厚度可达60——
《铝合金建筑型材》国标草案编制说明 第二部分：GB 《铝合金建筑型材第 2 部分 阳极氧化、着色型材》国家标准草案编制说明 1 任务来源阳极氧化膜由于具有抗腐蚀、耐磨、容易着色和装饰效果好等优良性能，阳极氧化、着色处理 作为我国铝合金建筑型材最早的一种表面处理方式，生产的阳极氧化、着色型材广泛应用于建筑门窗和幕墙。阳极氧化、着色型材国家标准也已修订了4版，分别是GB/T 5237-1985 、GB/T 5237-1993 （阳极氧化、着色型材部分）、GB/T 和GB 。为了使我国的阳极氧化、着色型材国家标准与国际接轨，积极采用新的技术和试验方法，删除部分不合理的试验方法，由全国有色金属标准化技术委员会提出，对《铝合金建筑型材第2部分: 阳极氧化、着色型材》进行修订。本次修订主要是在原标准的基础上，参考日本标准JIS H8601-1999和欧盟标准QUALANOD建筑用铝表面阳极氧化膜质量标志规定》制订的。 2 工作简况 （1）2004 年10 月13 日在广东省佛山市金都酒店，由全国有色金属标准化技术委员会组织召 开了《铝合金建筑型材》试验工作会议，来自全国质检、生产及相关单位共11 家22 位代表对铝合 金建筑型材表面处理的性能及试验方案进行了具体和详细的讨论，确定了铝合金阳极氧化膜型材的试验方案和专题试验大纲，确定了试验进度和试验分工。 （2）在《铝合金建筑型材》试验工作会议的基础上，全国有色金属标准化技术委员会以有色标 委（2004）第38 号发文“关于开展《铝合金建筑型材》试验工作的通知”，确定由国家质检中心、 华南质检中心、广东兴发集团有限公司、广东坚美铝型材厂有限公司、福建省南平铝业有限公司、福建闽发铝业有限公司、深圳华加日铝业有限公司、佛山市罗南铝业有限公司等8 个单位，对铝合 金型材阳极氧化膜按试验方案和专题试验大纲的要求分别进行全面试验。 （3）2005 年7 月，由全国有色金属标准化技术委员会在北京组织召开了《铝合金建筑型材》试验的小结会议，相关试验单位对铝合金型材阳极氧化膜专题试验进行了阶段性总结，明确未完成的试验进度及需完善的试验内容。 （4）2005 年11 月8 日至10 日由全国有色金属标准化技术委员会在海南组织召开了《铝合金建筑型材第2部分: 阳极氧化、着色型材》任务落实会，会议确定了阳极氧化型材的修订思路。 （5）2006 年4月6日至10 日在广州市华燕宾馆由全国有色金属标准化技术委员会组织召开了《铝合金建筑型材》试验研究报告会和《铝合金建筑型材第 2 部分: 阳极氧化、着色型材》草案稿讨论会，来自全国70 个单位的120 名代表参加了会议。会议对标准草案稿进行了认真、热烈的讨论，确定了标准的主要技术指标和试验方法，并明确了标准的修订方向。 3．标准的制定原则、标准的主要内容说明与试验结果 标准制定原则 （1）本标准中主要技术指标和试验方法是参考日本标准JIS H8601-1999 《铝及铝合金的阳极
基于铝合金阳极氧化现状的调查 王伟伟崔田江训练潘文海 南昌航空大学江西南昌 330063 【摘要】 铝合金由于其比重小, 加工性能好, 导电、导热性能优良, 塑性好, 抗大气腐蚀能力强, 易于成形, 价格便宜等优点而在轻工、建材、航天、电子等领域得到非常广泛的应用。随着铝制品工业的不断完善发展,人们开始采用各种方法以达到工艺上的要求, 阳极氧化法就是其中最为常用的一种。阳极氧化膜不仅具有良好的力学性能、很高的耐蚀性, 同时还具有较强的吸附性, 采用各种着色方法处理后, 能获得诱人的装饰外观。阳极氧化膜除了提高铝及其合金的耐蚀及硬度性能外, 还可以作为很好的功能材料, 有关这方面的研究及应用也已获得相当的成效, 目前常用的阳极氧化方法有铝合金硼酸—硫酸阳极氧化工艺研究、草酸阳极氧化、硫酸阳极氧化、交流电阳极氧化、硬质阳极氧化等工艺。 【关键字】 铝合金阳极氧化、铬酸中高电压、硼酸—硫酸阳极氧化、草酸阳极氧化、硫酸阳极氧化、交流电阳极氧化、硬质阳极氧化 一、铝在铬酸中高电压阳极氧化的研究 金属铝经阳极氧化可在其表面形成一层Al 2O 3 膜, 使用不同的阳极氧化液, 所得到的Al 2O 3 膜结构不同。对金属铝在铬酸中经高电压阳极氧化所得到的多孔 膜结构采用扫描电镜( SEM)和透射电镜( TEM)进行观察和分析, 并讨论了各参数对多孔膜结构的影响。借助X 射线衍射技术分析了多孔膜的晶体结构得出：( 1) 在25℃, 2 w t%的铬酸体系中电解电压不能超过110 V。 ( 2) 铬酸体系高电压阳极氧化得到的多孔膜孔径极不规整, 且呈树枝状。浓度对孔径和膜厚都有影响。 ( 3) 铬酸体系高电压得到的多孔膜中含有少量晶态的 - Al 2O 3。 二、铝合金硼酸—硫酸阳极氧化工艺研究 硼酸—硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺。该工艺在环保上属
这就是电镀与表面处理得表示方法【基体材料】/【处理方法】、【处理名称】【处理特征】、【后处理(颜色)】处理方法有：Ｅp-－电镀、Ａp--化学镀、Eｔ－-电化学处理、Ct－-化学处理处理名称有:Ｐ--钝化、O--氧化、Ａ--阳极化(包括草酸、硫酸、铬酸与磷酸)、Ｅｃ--电解着色等处理特征有:b－-光亮、s--半光亮、m--暗、ｈd--硬质、cd--导电、i--绝缘等等后处理有：Ｐ--钝化、O-－氧化、Ｃl--着色、S－-封闭、Pt--封闭等等例如: Al /Et、Ahd铝合金电化学硬质阳极化Ａl /Et、A、Cl(ｂk）铝合金电化学阳极化并着黑 金属电镀与喷涂表示方法 金属电镀与喷涂表示方法 (摘录标准:SJ2081８-200２电子设备得金属镀覆与化学处理） A1、1 金属镀覆表示方法: 基体材料/镀覆方法．镀覆层名称镀覆层厚度镀覆层特征.后处理 镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略。 例1：Ｆｅ/ Ep、Zn7、ｃ2C (钢材,电镀锌7μm以上，彩虹铬酸盐处理2级C型。) 例2:Ｆe / Eｐ、Nｉ２5dCr０、３mｐ (钢材,电镀双层镍2５μm以上,微孔铬0、3μm以上。） 例3：Ｃｕ/ Ｅp、Ni５bＣｒ０、3r (铜材，电镀光亮镍5μm以上,普通装饰铬0、３μm以上。) 例4:Ａｌ/Ap、Ｎi-P１3、Ep、Aｇ1０b/At、ＤJB-82３ (铝材，化学镀镍磷合金13μm以上,电镀光亮银10μm以上,涂ＤJB-823防变色处理。) A１、２化学处理与电化学处理得表示方法： 基体材料／处理方法.处理名称覆盖层厚度处理特征.后处理(颜色) 若对化学处理或电化学处理得处理特征,镀覆层厚度,后处理或颜色无具体要求时,允许省略。
