硬质阳极氧化工艺及应用

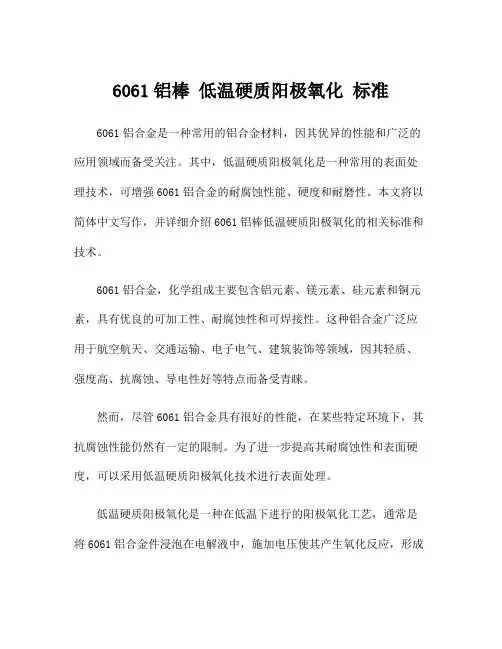

6061铝棒低温硬质阳极氧化标准6061铝合金是一种常用的铝合金材料，因其优异的性能和广泛的应用领域而备受关注。

其中，低温硬质阳极氧化是一种常用的表面处理技术，可增强6061铝合金的耐腐蚀性能、硬度和耐磨性。

本文将以简体中文写作，并详细介绍6061铝棒低温硬质阳极氧化的相关标准和技术。

6061铝合金，化学组成主要包含铝元素、镁元素、硅元素和铜元素，具有优良的可加工性、耐腐蚀性和可焊接性。

这种铝合金广泛应用于航空航天、交通运输、电子电气、建筑装饰等领域，因其轻质、强度高、抗腐蚀、导电性好等特点而备受青睐。

然而，尽管6061铝合金具有很好的性能，在某些特定环境下，其抗腐蚀性能仍然有一定的限制。

为了进一步提高其耐腐蚀性和表面硬度，可以采用低温硬质阳极氧化技术进行表面处理。

低温硬质阳极氧化是一种在低温下进行的阳极氧化工艺，通常是将6061铝合金件浸泡在电解液中，施加电压使其产生氧化反应，形成致密的氧化膜。

这种氧化膜具有很高的硬度和较好的耐磨性，可以有效地提高6061铝合金的表面性能。

在进行低温硬质阳极氧化时，有一些关键的技术参数需要控制。

首先是电解液的配方和组成，常用的电解液包括硫酸、磷酸和硝酸等。

选取合适的电解液组成可以影响氧化膜的成分和性能。

其次是电解液的浓度和温度，这些参数直接影响氧化膜的形成速度和质量。

一般来说，较高浓度的电解液和较低的温度可以得到较好的氧化膜。

除了电解液参数外，还有一些操作参数也需要控制。

例如，电解液的酸碱度、电流密度、氧化时间和搅拌速度等都会对氧化膜的形成和性能产生影响。

因此，在实际操作中需要结合具体情况进行调整和优化。

低温硬质阳极氧化处理后的6061铝合金件表面，形成一层均匀、致密的氧化膜。

这种氧化膜具有较高的硬度，可达到1500HV及以上，远远高于未经处理的铝合金表面硬度。

同时，它也具有较好的耐腐蚀性能和耐磨性能，能够有效地抵抗环境中的腐蚀和磨损。

该氧化膜还具有很好的绝缘性能，能够提供良好的绝缘阻抗。

7050铝合金硬质阳极氧化工艺研究概述说明1. 引言1.1 概述本文介绍了7050铝合金硬质阳极氧化工艺的研究成果。

硬质阳极氧化是一种常用的表面处理技术，可提高铝合金的耐磨性、抗腐蚀性和外观美观度。

在工业制造领域广泛应用。

本文对7050铝合金进行硬质阳极氧化工艺研究，旨在深入探究其处理条件和机理，为铝合金表面处理提供科学依据。

1.2 文章结构本文主要包括引言、正文、结论三个部分。

引言部分主要概述了文章的目的和研究背景，为读者提供全面了解该研究内容的基础。

在正文部分，我们将详细介绍7050铝合金硬质阳极氧化工艺研究的两个主要方面，并阐述每个方面的关键要点。

最后，在结论部分，我们将总结本次研究所得出的重要发现，并提出进一步改进和应用该技术的建议。

1.3 目的7050铝合金作为一种重要结构材料，在航空航天、交通运输等领域得到广泛应用。

然而，其表面的耐磨性和抗腐蚀性仍有待提高。

硬质阳极氧化是一种潜力巨大的技术，可以显著改善铝合金表面性能。

因此，本文旨在研究7050铝合金的硬质阳极氧化工艺，探索最佳处理条件和机理，以期为该材料的表面处理提供有效的解决方案，并推动其更广泛地应用于实际生产中。

以上就是“1. 引言”部分内容的概述说明，请根据需要进行修改和补充。

2. 正文在7050铝合金硬质阳极氧化工艺的研究中，人们通常会关注以下几个方面：材料选择、预处理、阳极氧化过程以及后处理等。

下面将详细介绍这些方面的内容。

2.1 材料选择针对7050铝合金硬质阳极氧化工艺研究，首先需要选择合适的7050铝合金板材作为研究对象。

7050铝合金由于其高强度和优异的耐蚀性，在航空航天、交通运输等领域有着广泛应用。

因此，在研究中选择具有一定规格和一致性的7050铝合金板材是十分重要的。

2.2 预处理在进行硬质阳极氧化之前，需要对7050铝合金进行一系列预处理。

首先是表面清洗，通过机械或化学方法去除表面的油污、锈蚀物和其他杂质，以保证表面干净。

硬质阳极氧化硬质阳极氧化工艺铝及其合金在相应的电解液中, 在特定的工作条件下, 在外加电流的作用下, 在阳极上形成氧化膜的过程,称做阳极氧化•活塞合金经氧化反应后生成A12O3氧化膜, 该膜硬度很高,维氏显微硬度可达250-500kg/mm2，故称硬质阳极氧化。

该氧化膜熔点高达2050?,导热系数小于0.16w/m2?k,可使零件承受瞬时高温，并可起绝热作用• 经实践证明, 用直流电源进行阳极氧化可以得到优质氧化膜。

鉴于氧化膜具有较强的绝缘性,其形成过程随膜层的增厚而电阻增大,电流减小,因此,应选用经专门设计的可控硅整流电源供电, 方可满足工艺要求。

硬质阳极氧化工艺氧化膜生成过程中发生放热反应和氢气排放。

放热致使电解液温度急剧上升而加速氧化膜的溶解, 倘若不能及时排除, 局部表面会被烧蚀而发白, 膜层疏松。

控制与制订溶液温度参数决定着氧化工艺的成败。

氢气的排除不容忽视, 否则在氧化过程中将产生气阻,增大电阻,使电压急剧上升而中断氧化过程.因而设计合理而先进的氧化工艺装备也是至关重要的.常规硬质阳极氧化工艺我国活塞行业利用阳极氧化工艺源于80年代初. 国外起始于50年代, 到60年代后半期氧化膜厚达90卩m.维氏硬度HMV400kg/mm以上,且有专业化、大批量的生产线。

现行的常规氧化工艺为：采用单位溶剂配制电解液；溶液温度在273K以下;非氧化部位涂绝缘漆和整体密封保护；电流密度d<5A/dm2,电压40-90v;k氧化时间1-l.5h, 活塞横卧式装挂在电解槽内。

上述工艺存在如下不足：a. 活塞需全密封, 装卸活塞需3-5min, 且塑制螺栓使用寿命较短；b. 导电较易产生接触不良, 导致接触部分击穿或烧伤；c. 涂绝缘漆比较麻烦, 且不易保持很规则的轮廓;d. 氧化时间太长,生产率极低, 难以实现自动化生产。

快速硬质阳极氧化鉴于常规硬质阳极氧化的不足, 我们结合出国考察的经验并参阅相关情报资料, 自行设计制造了一条年产l5 万只可与机加工生产线同步的半自动活塞阳极氧化生产线, 现已批量生产。

硬质阳极氧化处理工艺条件和要求铝及铝合金阳极氧化一片绿叶编写0 内容提示本文简要介绍了铝及铝合金阳极氧化的原理和阳极氧化方法的种类，着重介绍硫酸直流电阳极氧化。

对硫酸阳极氧化的工艺规范和操作条件、溶液配制和调整方法、常见估障判断及排除等作了较为详细的介绍。

铝合金成分对氧化膜形成及质量的影响、新老涂覆标记的含义等相关内容也结合我所实际情况作了介绍。

通过对本文内容的学习，能够正确掌握硫酸直流电阳极氧化的操作技能，准确控制氧化质量，做出符合质量标准的产品。

1 概述铝是最为丰富的元素之一，地壳内含量仅次于氧和硅。

铝的产量仅次于钢铁。

铝及其合金具有比强度高、导热和导电性好，反光性强，色泽美观、无磁性、耐热性好，以及塑性和成形性好，无低温脆性等优点，是一种具有优良综合性能的有色金属材料，因此在许多部门得到广泛应用。

铝及铝合金暴露在空气中，其表面会自然行成一层致密的氧化膜，但这层氧化膜的厚度极薄，只有几纳米到几十纳米，不足以防止恶劣环境下的腐蚀，同时，铝的硬度也不高，在使用过程中不能防止磨擦而造成的破坏。

因此，铝及铝合金制品需要针对其不同用途采取不同的保护措施。

对铝和铝合金进行阳极氧化就是一种十分有效的方法。

通过阳极氧化可以获得5～30μm厚的人工氧化膜(在一些特殊条件下氧化膜的厚度可以达到100μm以上)，从而可显著提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。

2 铝阳极氧化膜形成的基本原理铝阳极氧化实际上就是水的电解。

电解液通电后在电流的作用下发生水解，在阴极上放出氢，即H++e 1/2H2↑在阳极上释放电子，即4HO—－4e 2H2O+2O↑其中一部分新生(原子)氧与铝(阳极)反应，生成氧化铝膜，2Al3++3O22—Al2O3+热量。

＋－产生氧气形成Al2O3 释放氢气H2↑并产生热量阳极阴极电解液图1 铝阳极氧化示意图在不同的处理条件下，阳极上可能发生如下几种情况：a 阳极上的生成物是可溶的，即边生成边溶解，这可理解为不能在阳极上生成氧化膜。

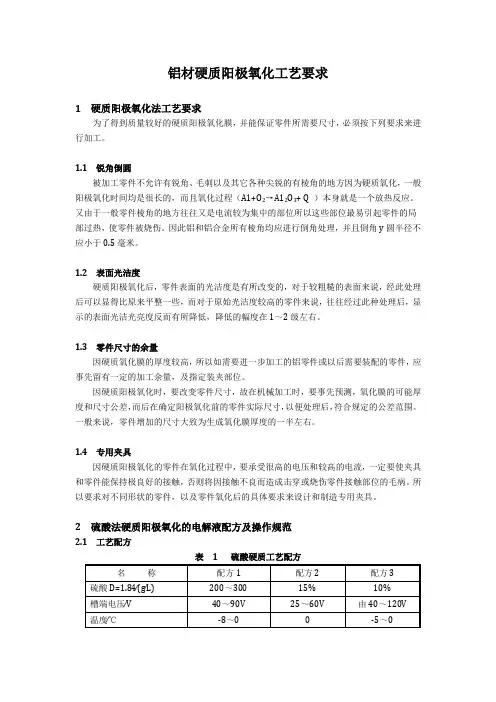

铝材硬质阳极氧化工艺要求1 硬质阳极氧化法工艺要求为了得到质量较好的硬质阳极氧化膜，并能保证零件所需要尺寸，必须按下列要求来进行加工。

1.1 锐角倒圆被加工零件不允许有锐角、毛刺以及其它各种尖锐的有棱角的地方因为硬质氧化，一般阳极氧化时间均是很长的，而且氧化过程（A1+O2→A12O3+ Q ）本身就是一个放热反应。

又由于一般零件棱角的地方往往又是电流较为集中的部位所以这些部位最易引起零件的局部过热，使零件被烧伤。

因此铝和铝合金所有棱角均应进行倒角处理，并且倒角y圆半径不应小于0.5毫米。

1.2 表面光洁度硬质阳极氧化后，零件表面的光洁度是有所改变的，对于较粗糙的表面来说，经此处理后可以显得比原来平整一些，而对于原始光洁度较高的零件来说，往往经过此种处理后，显示的表面光洁光亮度反而有所降低，降低的幅度在1～2级左右。

1.3 零件尺寸的余量因硬质氧化膜的厚度较高，所以如需要进一步加工的铝零件或以后需要装配的零件，应事先留有一定的加工余量，及指定装夹部位。

因硬质阳极氧化时，要改变零件尺寸，故在机械加工时，要事先预测，氧化膜的可能厚度和尺寸公差，而后在确定阳极氧化前的零件实际尺寸，以便处理后，符合规定的公差范围。

一般来说，零件增加的尺寸大致为生成氧化膜厚度的一半左右。

1.4 专用夹具因硬质阳极氧化的零件在氧化过程中，要承受很高的电压和较高的电流，一定要使夹具和零件能保持极良好的接触，否则将因接触不良而造成击穿或烧伤零件接触部位的毛病。

所以要求对不同形状的零件，以及零件氧化后的具体要求来设计和制造专用夹具。

2 硫酸法硬质阳极氧化的电解液配方及操作规范2.1 工艺配方表 1 硫酸硬质工艺配方表2 常见的处理槽液2.2操作方法1)首先打开降温设备，将电解液温度降低到工艺所规定的温度范围内，阴极挂铅版，然后把装挂好的零件放置在阳极导电杠上卡紧，零件与零件之间，零件与阴极之间一定要保持较大的距离，绝对不能接触。

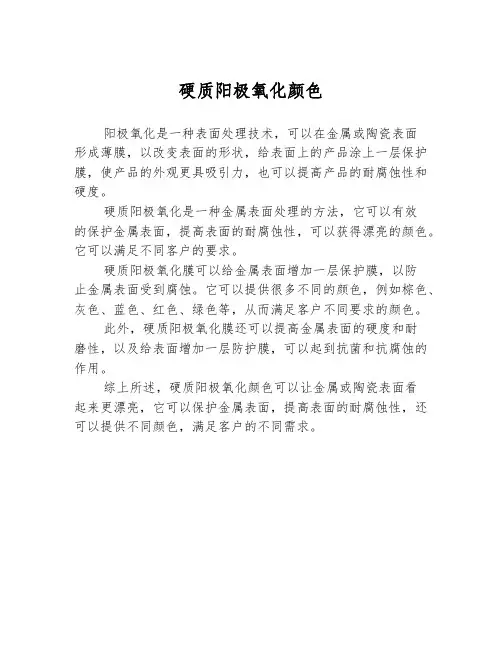

硬质阳极氧化颜色
阳极氧化是一种表面处理技术，可以在金属或陶瓷表面
形成薄膜，以改变表面的形状，给表面上的产品涂上一层保护膜，使产品的外观更具吸引力，也可以提高产品的耐腐蚀性和硬度。

硬质阳极氧化是一种金属表面处理的方法，它可以有效
的保护金属表面，提高表面的耐腐蚀性，可以获得漂亮的颜色。

它可以满足不同客户的要求。

硬质阳极氧化膜可以给金属表面增加一层保护膜，以防
止金属表面受到腐蚀。

它可以提供很多不同的颜色，例如棕色、灰色、蓝色、红色、绿色等，从而满足客户不同要求的颜色。

此外，硬质阳极氧化膜还可以提高金属表面的硬度和耐
磨性，以及给表面增加一层防护膜，可以起到抗菌和抗腐蚀的作用。

综上所述，硬质阳极氧化颜色可以让金属或陶瓷表面看
起来更漂亮，它可以保护金属表面，提高表面的耐腐蚀性，还可以提供不同颜色，满足客户的不同需求。

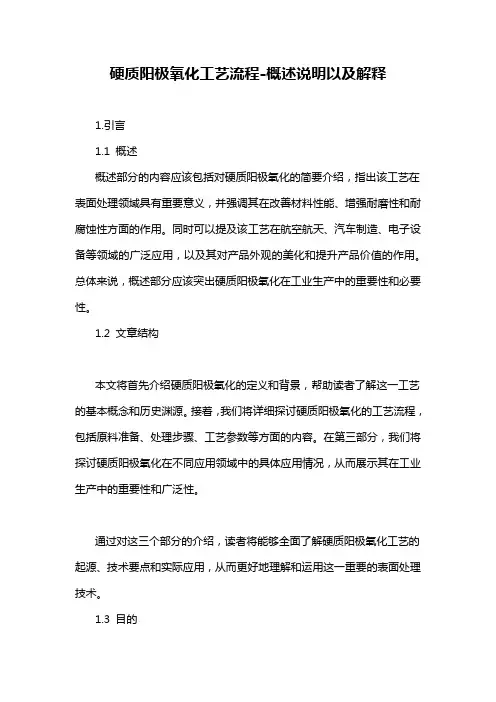

硬质阳极氧化工艺流程-概述说明以及解释1.引言1.1 概述概述部分的内容应该包括对硬质阳极氧化的简要介绍，指出该工艺在表面处理领域具有重要意义，并强调其在改善材料性能、增强耐磨性和耐腐蚀性方面的作用。

同时可以提及该工艺在航空航天、汽车制造、电子设备等领域的广泛应用，以及其对产品外观的美化和提升产品价值的作用。

总体来说，概述部分应该突出硬质阳极氧化在工业生产中的重要性和必要性。

1.2 文章结构本文将首先介绍硬质阳极氧化的定义和背景，帮助读者了解这一工艺的基本概念和历史渊源。

接着，我们将详细探讨硬质阳极氧化的工艺流程，包括原料准备、处理步骤、工艺参数等方面的内容。

在第三部分，我们将探讨硬质阳极氧化在不同应用领域中的具体应用情况，从而展示其在工业生产中的重要性和广泛性。

通过对这三个部分的介绍，读者将能够全面了解硬质阳极氧化工艺的起源、技术要点和实际应用，从而更好地理解和运用这一重要的表面处理技术。

1.3 目的本文的目的是介绍硬质阳极氧化工艺流程，探讨其定义、背景和工艺流程。

通过对硬质阳极氧化的应用领域进行分析，展示其在工业生产中的重要性和价值。

最后，总结硬质阳极氧化的重要性，并展望其未来的发展方向，为读者提供一份全面的参考资料，帮助他们更好地了解和应用硬质阳极氧化技术。

2.正文2.1 硬质阳极氧化的定义和背景硬质阳极氧化是一种在金属表面形成致密、均匀、具有一定厚度的氧化膜的表面处理工艺。

这种氧化膜通常采用阳极氧化的方法制备，通过在电解液中施加外电场，在金属表面形成氧化膜。

硬质阳极氧化的主要特点是氧化膜具有较高的硬度、耐磨性和耐腐蚀性，能够有效提高金属表面的耐磨性和耐腐蚀性，同时还具有一定的装饰性。

硬质阳极氧化工艺起源于20世纪初，最初主要用于改善金属表面的耐腐蚀性能。

随着科学技术的不断发展和工艺的不断改进，硬质阳极氧化逐渐应用于航空航天、汽车、电子、建筑等领域。

在这些领域中，硬质阳极氧化不仅可以增加材料的硬度和耐磨性，延长材料的使用寿命，还可以美化材料表面，提高产品的附加值。

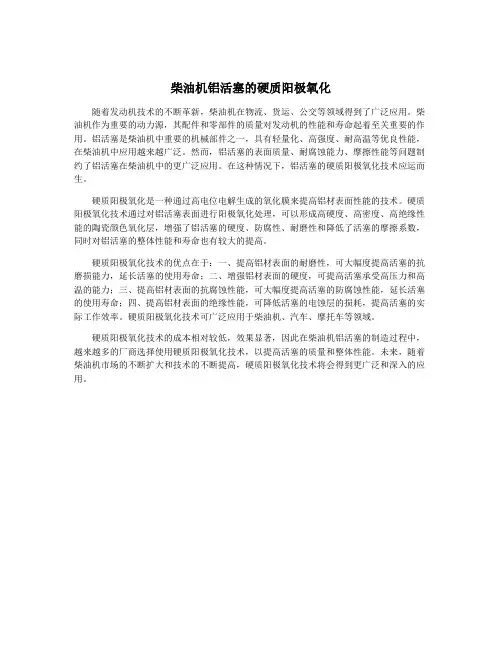

柴油机铝活塞的硬质阳极氧化
随着发动机技术的不断革新，柴油机在物流、货运、公交等领域得到了广泛应用。

柴油机作为重要的动力源，其配件和零部件的质量对发动机的性能和寿命起着至关重要的作用。

铝活塞是柴油机中重要的机械部件之一，具有轻量化、高强度、耐高温等优良性能，在柴油机中应用越来越广泛。

然而，铝活塞的表面质量、耐腐蚀能力、摩擦性能等问题制约了铝活塞在柴油机中的更广泛应用。

在这种情况下，铝活塞的硬质阳极氧化技术应运而生。

硬质阳极氧化是一种通过高电位电解生成的氧化膜来提高铝材表面性能的技术。

硬质阳极氧化技术通过对铝活塞表面进行阳极氧化处理，可以形成高硬度、高密度、高绝缘性能的陶瓷颜色氧化层，增强了铝活塞的硬度、防腐性、耐磨性和降低了活塞的摩擦系数，同时对铝活塞的整体性能和寿命也有较大的提高。

硬质阳极氧化技术的优点在于：一、提高铝材表面的耐磨性，可大幅度提高活塞的抗磨损能力，延长活塞的使用寿命；二、增强铝材表面的硬度，可提高活塞承受高压力和高温的能力；三、提高铝材表面的抗腐蚀性能，可大幅度提高活塞的防腐蚀性能，延长活塞的使用寿命；四、提高铝材表面的绝缘性能，可降低活塞的电蚀层的损耗，提高活塞的实际工作效率。

硬质阳极氧化技术可广泛应用于柴油机、汽车、摩托车等领域。

硬质阳极氧化技术的成本相对较低，效果显著，因此在柴油机铝活塞的制造过程中，越来越多的厂商选择使用硬质阳极氧化技术，以提高活塞的质量和整体性能。

未来，随着柴油机市场的不断扩大和技术的不断提高，硬质阳极氧化技术将会得到更广泛和深入的应用。

铝合金硬质阳极氧化工艺研究发表时间：2020-12-30T01:46:20.932Z 来源：《防护工程》2020年27期作者：石镇滔[导读] 通过选择适当的工艺参数，能够在铝合金表面形成均匀、致密、高耐磨、高耐蚀性的硬质阳极氧化层。

航空工业哈尔滨飞机工业集团有限责任公司黑龙江哈尔滨 150000摘要：通过大量的工艺试验，确定了能够同时满足三种铝合金硬质阳极氧化的溶液配方、工艺流程和工艺参数。

实验结果表明，通过选择适当的工艺参数，能够在铝合金表面形成均匀、致密、高耐磨、高耐蚀性的硬质阳极氧化层。

关键词：硬质阳极氧化；铝合金；硬度1 引言铝是一种比较活泼的金属，在空气中和氧发生作用，在表面生成一层很薄的自然氧化膜，将铝合金零件作阳极在一定温度、一定浓度的硫酸溶液中，施加一定的电流和电压，经过一定的时间，即可在其表面获得一层比在自然条件下产生的自然氧化膜厚得多的、可控的、有一定厚度的、硬度大于250HV的硬质阳极氧化膜。

它具有较强的硬度和耐磨性、有很好的绝热性、有优良的电绝缘性、有很高的耐蚀性、还有很强的结合力。

该膜层的产生极大地改变了铝合金的使用性能，这种具有独特使用价值的工艺技术，使之在航空领域得到了广泛应用[1-4]。

铝合金硬质阳极氧化加工行业现实的情况是，要获得合格的硬质阳极氧化膜，所采用的工艺，对不同的铝合金材料，要采用不同的溶液、不同的工艺参数进行加工，这需要几套槽液，几种电源，这是由于铝合金材料不同、所含元素不同、所含元素质量的不同决定的。

也就是技术难点所在。

另外，由于部分零件外露，需要在保证硬度的情况下，提高其耐蚀性，盐雾试验时间要求达到336h以上无腐蚀。

为此，要研制开发在同一种成份、同一种浓度的硬质阳极氧化槽液中、使用同一个电源，在不同的铝合金材料制作的产品上获得符合标准的硬质阳极氧化膜的生产工艺是必要的。

2 原理简介与工艺方案2.1 原理简介用硫酸电解液进行铝合金硬质阳极氧化的机理，与铝合金普通硫酸阳极氧化的原理基本相同。

硬质阳极氧化硬质阳极氧化工艺铝及其合金在相应的电解液中,在特定的工作条件下,在外加电流的作用下,在阳极上形成氧化膜的过程,称做阳极氧化.活塞合金经氧化反应后生成A12O3氧化膜,该膜硬度很高,维氏显微硬度可达250-500kg/mm2,故称硬质阳极氧化。

该氧化膜熔点高达2050?,导热系数小于0.16w/m2?k,可使零件承受瞬时高温,并可起绝热作用.经实践证明,用直流电源进行阳极氧化可以得到优质氧化膜。

鉴于氧化膜具有较强的绝缘性,其形成过程随膜层的增厚而电阻增大,电流减小,因此,应选用经专门设计的可控硅整流电源供电,方可满足工艺要求。

硬质阳极氧化工艺氧化膜生成过程中发生放热反应和氢气排放。

放热致使电解液温度急剧上升而加速氧化膜的溶解,倘若不能及时排除,局部表面会被烧蚀而发白,膜层疏松。

控制与制订溶液温度参数决定着氧化工艺的成败。

氢气的排除不容忽视,否则在氧化过程中将产生气阻,增大电阻,使电压急剧上升而中断氧化过程.因而设计合理而先进的氧化工艺装备也是至关重要的.常规硬质阳极氧化工艺我国活塞行业利用阳极氧化工艺源于80年代初.国外起始于50年代,到60年代后半期氧化膜厚达90µm.维氏硬度HMV400kg/mm2以上,且有专业化、大批量的生产线。

现行的常规氧化工艺为:采用单位溶剂配制电解液;溶液温度在273K以下;非氧化部位涂绝缘漆和整体密封保护;电流密度d<5A/dm2,电压40-90v;k 氧化时间1-l.5h,活塞横卧式装挂在电解槽内。

上述工艺存在如下不足:a.活塞需全密封,装卸活塞需3-5min,且塑制螺栓使用寿命较短;b.导电较易产生接触不良,导致接触部分击穿或烧伤;c.涂绝缘漆比较麻烦,且不易保持很规则的轮廓;d.氧化时间太长,生产率极低,难以实现自动化生产。

快速硬质阳极氧化鉴于常规硬质阳极氧化的不足,我们结合出国考察的经验并参阅相关情报资料,自行设计制造了一条年产l5万只可与机加工生产线同步的半自动活塞阳极氧化生产线,现已批量生产。

6061硬质本色阳极氧化铝颜色简介6061硬质本色阳极氧化铝是一种常见的阳极氧化铝材料，具有出色的耐腐蚀性和机械性能。

本文将详细介绍6061硬质本色阳极氧化铝的颜色特点、制备方法以及应用领域。

1. 颜色特点6061硬质本色阳极氧化铝具有独特的颜色特点，主要表现在以下几个方面：1.1 金属质感6061硬质本色阳极氧化铝的颜色呈现出金属质感，给人一种高贵、稳重的感觉。

其颜色通常为银灰色或灰黑色，具有一定的光泽度。

这种金属质感使得6061硬质本色阳极氧化铝在装饰和设计领域有着广泛的应用。

1.2 色彩稳定性6061硬质本色阳极氧化铝的颜色具有较高的稳定性，不易褪色或变色。

这使得其在户外环境中也能保持良好的颜色效果，适用于各种气候条件下的使用。

1.3 多样性尽管6061硬质本色阳极氧化铝的主要颜色是银灰色或灰黑色，但通过调整阳极氧化工艺参数，也可以获得其他颜色，如浅金色、深金色、棕色等。

这种多样性的颜色选择，使得6061硬质本色阳极氧化铝能够满足不同应用场景的需求。

2. 制备方法6061硬质本色阳极氧化铝的制备主要包括以下几个步骤：2.1 预处理在进行阳极氧化前，需要对6061硬质本色阳极氧化铝进行预处理。

预处理的目的是去除表面的污垢和氧化层，保证阳极氧化层的质量。

预处理通常包括碱洗、酸洗和清洗等步骤。

2.2 阳极氧化阳极氧化是制备6061硬质本色阳极氧化铝的关键步骤。

在阳极氧化过程中，将6061硬质本色阳极氧化铝作为阳极，通过电解的方式，在酸性电解液中形成一层氧化膜。

氧化膜的厚度和颜色可以通过控制电解液的成分、温度、电流密度和氧化时间等参数进行调节。

2.3 密封处理在完成阳极氧化后，需要进行密封处理，以提高氧化膜的密封性和耐腐蚀性。

密封处理通常采用热水密封或冷水密封的方法，使得氧化膜中的微孔被封闭。

3. 应用领域6061硬质本色阳极氧化铝由于其优异的性能和独特的颜色特点，在许多领域得到了广泛的应用。

3.1 建筑装饰6061硬质本色阳极氧化铝常用于建筑装饰领域，如外墙面板、天花板、阳台栏杆等。

硬质阳极氧化处理工艺条件和要求铝及铝合金阳极氧化一片绿叶编写0 内容提示本文简要介绍了铝及铝合金阳极氧化的原理和阳极氧化方法的种类，着重介绍硫酸直流电阳极氧化。

对硫酸阳极氧化的工艺规范和操作条件、溶液配制和调整方法、常见估障判断及排除等作了较为详细的介绍。

铝合金成分对氧化膜形成及质量的影响、新老涂覆标记的含义等相关内容也结合我所实际情况作了介绍。

通过对本文内容的学习，能够正确掌握硫酸直流电阳极氧化的操作技能，准确控制氧化质量，做出符合质量标准的产品。

1 概述铝是最为丰富的元素之一，地壳内含量仅次于氧和硅。

铝的产量仅次于钢铁。

铝及其合金具有比强度高、导热和导电性好，反光性强，色泽美观、无磁性、耐热性好，以及塑性和成形性好，无低温脆性等优点，是一种具有优良综合性能的有色金属材料，因此在许多部门得到广泛应用。

铝及铝合金暴露在空气中，其表面会自然行成一层致密的氧化膜，但这层氧化膜的厚度极薄，只有几纳米到几十纳米，不足以防止恶劣环境下的腐蚀，同时，铝的硬度也不高，在使用过程中不能防止磨擦而造成的破坏。

因此，铝及铝合金制品需要针对其不同用途采取不同的保护措施。

对铝和铝合金进行阳极氧化就是一种十分有效的方法。

通过阳极氧化可以获得5～30μm厚的人工氧化膜(在一些特殊条件下氧化膜的厚度可以达到100μm以上)，从而可显著提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。

2 铝阳极氧化膜形成的基本原理铝阳极氧化实际上就是水的电解。

电解液通电后在电流的作用下发生水解，在阴极上放出氢，即H++e 1/2H2↑在阳极上释放电子，即4HO—－4e 2H2O+2O↑其中一部分新生(原子)氧与铝(阳极)反应，生成氧化铝膜，2Al3++3O22— Al2O3+热量。

＋－产生氧气形成Al2O3 释放氢气H2↑并产生热量阳极阴极电解液图1 铝阳极氧化示意图在不同的处理条件下，阳极上可能发生如下几种情况：a 阳极上的生成物是可溶的，即边生成边溶解，这可理解为不能在阳极上生成氧化膜。

铝件氧化工艺
铝件氧化工艺是一种表面处理技术，通过在铝件表面形成一层氧化膜，可以提高铝件的耐腐蚀性、硬度和耐磨性。

铝件氧化工艺通常分为硫酸氧化和硬质阳极氧化两种类型。

硫酸氧化是将铝件浸泡在硫酸溶液中进行处理，生成的氧化膜厚度较薄，适用于轻质铝合金的表面处理。

硬质阳极氧化是将铝件作为阳极浸泡在电解液中进行处理，生成的氧化膜厚度较厚，适用于重质铝合金表面处理。

铝件氧化工艺的优点包括：
1. 提高了铝件的耐腐蚀性，延长了使用寿命。

2. 增强了铝件的硬度和耐磨性，适用于高强度和高耐磨性的应用场合。

3. 改善了铝件的电绝缘性能，适用于电子和电器行业等领域。

4. 优化了铝件的外观，使其更易于清洁和维护。

铝件氧化工艺的注意事项包括：
1. 需要对铝件进行表面预处理，包括去油、去污、去氧化等步骤。

2. 硬质阳极氧化需要专业设备和技术，操作需要谨慎。

3. 氧化膜厚度应根据具体应用场合需求而定，过厚或过薄都会影响氧化效果。

4. 应根据环境要求选择合适的氧化液，以避免对环境造成污染。

综上所述，铝件氧化工艺是一种重要的表面处理技术，可以提高铝件的性能和寿命，在工业和日常生活中都有广泛的应用。

普通阳极氧化和硬质阳极氧化
阳极氧化是一种将金属制品表面形成一层致密、坚韧、具有耐腐蚀、装饰性和其他功能的氧化膜的工艺。

其中，普通阳极氧化主要适用于铝制品的表面处理，可形成一层硬度约为200HV的氧化膜，其主要作用是保护铝制品表面免受氧化、腐蚀以及由于摩擦和磨损带来的损坏。

而硬质阳极氧化则是一种特殊的阳极氧化工艺，通常用于提高铝合金材料的表面硬度和耐磨性，硬度可高达800-2000HV。

这些硬质氧化膜通常被广泛应用于航空、汽车、机械等领域。

硬质阳极氧化技术要求《硬质阳极氧化技术要求》篇一：《硬质阳极氧化技术要求之工艺基础篇》引言：嘿，咱为啥要聊聊硬质阳极氧化技术要求呢？你想啊，在如今这个科技发达、各种金属制品满世界跑的时代，硬质阳极氧化就像是给金属穿上一层超级防护服。

不管是为了让产品更耐用，还是为了让它们在各种恶劣环境下依然能保持良好性能，这门技术都至关重要。

就好比你给手机贴个超结实的钢化膜，硬质阳极氧化就是给金属产品做的高级防护。

主体要求：一、前处理要求1. 工件表面清洁度- 工件表面必须无油污、灰尘和杂质。

这里的无可不是大概齐的意思哦，是要用专业的检测仪器，比如油污检测试纸，检测结果显示油污含量不得超过0.1mg/cm²。

如果有油污，就像你炒菜锅没洗干净就做饭，那后面的氧化效果肯定大打折扣。

- 灰尘颗粒大小不得超过50μm，数量每10cm²不得超过3个。

这就像是你整理房间，得把那些小灰尘都清理干净，不然氧化层就会有瑕疵。

2. 脱脂处理- 脱脂剂的选择很关键。

要根据工件的材质和油污类型来选。

比如对于铝合金工件，如果是一般性油污，脱脂剂的pH值应在9 - 11之间，脱脂时间不少于10分钟。

这就像你洗衣服，不同的污渍得用不同的洗衣液，还得泡够时间才行。

- 脱脂后必须用清水冲洗干净，冲洗后的水的电阻率不得低于500Ω·cm。

如果没冲洗干净，残留的脱脂剂就像个小捣蛋鬼，会影响后续的氧化反应。

二、电解液要求1. 成分- 硫酸浓度要严格控制。

对于大多数硬质阳极氧化工艺，硫酸浓度应在15% - 20%之间。

这浓度高了或者低了，就像做菜放盐放多放少了，氧化膜的质量就不对劲儿了。

- 添加剂的使用。

可以添加适量的草酸，添加量为硫酸量的1% - 3%。

这草酸就像做菜时的小调料，能让氧化膜的性能更好。

2. 温度- 电解液温度要保持在 -5℃ - 5℃之间。

这温度范围就像给电解液规定的舒适区，超出这个范围，氧化膜的硬度、厚度等性能指标都会跑偏。

1、序在阳极氧化皮膜中，具有优良皮膜硬度和耐磨性的皮膜叫做硬质阳极氧化皮膜，多用在工业机械上和运动部或流体接触的需要耐磨性和硬度的部分。

我国的硬质铝氧化大概从昭和25年开始在一些研究者和工厂技术人员中尝试，此时还没有关于硬质氧化的明确定义，开始只是按照比普通氧化膜硬的品质式样进行处理的。

然后，随着工业处理方法的确立，品质性能的标准也开始明确。

作为处理对象的铝合金，为了提高机械性能和加工性能添加了多种合金成分，这些合金给硬质氧化造成了一定困难。

本讲中，参照1995年制定今年8月修订的JIS H8603[铝及铝合金的硬质氧化皮膜]对一些必要的事项进行解说，希望对使用硬质氧化产品时有所帮助。

2、铝合金和硬质皮膜阳极氧化皮膜由于是铝材本身作阳极得到的，铝合金材料对皮膜的性能救护有很大影响。

硬质氧化的皮膜大多在50㎛左右，与一般的氧化膜的10㎛相比更能反映素材的性质，而表现为皮膜性能差异。

在JIS H8603规格中根据素材性质将皮膜分为5类，来表示皮膜性能差异。

表1是最据代表性的硬质皮膜种类。

1注）工业中常用铝合金在JIS规格分类中的归属。

铝合金根据添加的合金分为1000系列～7000系列，根据其特长可以分别使用。

1类合金指能获得良好硬质皮膜的合金。

2类（a）的2000系列以硬铝（2017）和超硬铝（2024）为代表，具有于钢相匹敌的强度，但是为了增强强度添加的铜，作为CuAl2对硬质皮膜有影响，无法得到性能良好的皮膜。

只有在处理方法上进行各种改善。

或在上面压延表面处理性能良好的铝合金再进行氧化。

2类（b）的7000系列合金含锌和镁，以超超硬铝（7075）为代表具有最高强度的铝合金。

硬质氧化时合金成分会溶解难以得到性能良好的皮膜。

5000系列中的2类（b）指定的合金含有大量镁，氧化时镁会溶解难以得到性能良好的皮膜。

3类（a）中制定的材料是铸造铝和压铸铝，铜不到2％，硅不到8％，是铸造铝和压铸铝中表面处理性能较好的材料。

铝材硬质阳极氧化工艺要求1 硬质阳极氧化法工艺要求为了得到质量较好的硬质阳极氧化膜，并能保证零件所需要尺寸，必须按下列要求来进行加工。

1.1 锐角倒圆被加工零件不允许有锐角、毛刺以及其它各种尖锐的有棱角的地方因为硬质氧化，一般阳极氧化时间均是很长的，而且氧化过程（A1+O2→A12O3+ Q ）本身就是一个放热反应。

又由于一般零件棱角的地方往往又是电流较为集中的部位所以这些部位最易引起零件的局部过热，使零件被烧伤。

因此铝和铝合金所有棱角均应进行倒角处理，并且倒角y圆半径不应小于0.5毫米。

1.2 表面光洁度硬质阳极氧化后，零件表面的光洁度是有所改变的，对于较粗糙的表面来说，经此处理后可以显得比原来平整一些，而对于原始光洁度较高的零件来说，往往经过此种处理后，显示的表面光洁光亮度反而有所降低，降低的幅度在1～2级左右。

1.3 零件尺寸的余量因硬质氧化膜的厚度较高，所以如需要进一步加工的铝零件或以后需要装配的零件，应事先留有一定的加工余量，及指定装夹部位。

因硬质阳极氧化时，要改变零件尺寸，故在机械加工时，要事先预测，氧化膜的可能厚度和尺寸公差，而后在确定阳极氧化前的零件实际尺寸，以便处理后，符合规定的公差范围。

一般来说，零件增加的尺寸大致为生成氧化膜厚度的一半左右。

1.4 专用夹具因硬质阳极氧化的零件在氧化过程中，要承受很高的电压和较高的电流，一定要使夹具和零件能保持极良好的接触，否则将因接触不良而造成击穿或烧伤零件接触部位的毛病。

所以要求对不同形状的零件，以及零件氧化后的具体要求来设计和制造专用夹具。

2 硫酸法硬质阳极氧化的电解液配方及操作规范2.1 工艺配方表 1 硫酸硬质工艺配方表2 常见的处理槽液2.2操作方法1)首先打开降温设备，将电解液温度降低到工艺所规定的温度范围内，阴极挂铅版，然后把装挂好的零件放置在阳极导电杠上卡紧，零件与零件之间，零件与阴极之间一定要保持较大的距离，绝对不能接触。
