公路养护与管理 ppt课件

  • 格式：ppt
  • 大小：88.42 MB
  • 文档页数：135

下载文档原格式

  / 135

合集下载

公路养护安全管理培训ppt课件

公路养护安全管理培训ppt课件


12
公路养护作业安全事故分析
1） 车辆伤害事故——案例1
事故分析 原因一：驾驶员汪某倒车过程中虽开启警灯、拉起警笛，对封闭区外 过往车辆起到了一定的预警作用，但未关注施工区内作业人员活动情 况，主观上认为车辆在开启警笛情况下倒车时作业人员会自觉避让的 片面判断； 原因二：养护工戴某安全意识淡薄，作业过程中精力不集中，没有及 时避让； 原因三：养护部门未认真开展安全教育工作，班组长安全监管不力 事故性质和责任分析 这是一起因驾驶员操作不当引起的安全生产事故，驾驶员汪某应负此 次事故的主要责任，班组长应负管理责任，养护员工应负次要责任。
14
公路养护作业安全事故分析
1） 车辆伤害事故——案例2
事故经过 2014年12月7日早上，一养 路工在某高速公路路肩按规 定清扫作业，当时天气晴好， 该路段平直，路面干燥、无 坑洞、抛洒物等情况。一辆 小轿车，驾驶员超速行驶和 疲劳驾驶，从路肩超车撞上 该养路工，将其撞出50米开 外并挂于隔离带上，导致其 当场死亡。
31公路养护作业控制区简介?车道封闭时的作业控制区适用周期较长的大中修工程31公路养护作业控制区简介?路肩封闭时的作业控制区适用路基边坡整修31公路养护作业控制区简介?临时定点养护维修作业控制区适用周期较短的预防性养护作业周期在半天以内移动式标志车应与作业车保持在50100米的间距
安全事故分析
3） 机械器具伤害事故——案例3
事故经过 2014年6月25日上午10时， 某公路养护工区打草作业过 程中，班组成员叶某在变换 施工地点时未关闭割草机， 仍将工作状态的割草机剪挂 在胸前，当跨越护栏时，右 脚不慎被机器割伤。
18
公路养护作业安全事故分析
3）机械器具伤害事故——案例3
公路养护技术规范课件PPT92页

公路养护技术规范课件PPT92页

第19页，共92页。
重点导读
路基边坡养护工作中，除了传统的养护技术外，还推荐引 用了种植香根草、液压喷播、客土喷播、岩质坡面喷混植 生技术以及采用预应力锚索钢筋混凝土框格梁加固防护等 新技术。对软土地区路基处治引用了现浇水泥混凝土薄壁 筒桩、粉体喷射搅拌桩、复合载体夯扩桩等技术。
第20页，共92页。
第31页，共92页。
（二）内容做了归并，删减了路面养护的操作性要求
路面养护的分类取消了“改善土路面”一节，因为此类无 铺装层的路面在我国已基本上没有了。各种路面修复工程 与新建路面工程的要求基本上一致，所以在相关路面修复 只强调了要符合《公路工程技术标准》、《公路沥青路面 设计规范》、《公路路基设计规范》、《公路沥青路面施 工技术规范》、《公路路面基层施工技术规范》等要求。
提出了转至要求，保证了养护技术与相应规范的一致性，也大大 节省了叙述的内容。
第22页，共92页。
第四章 路面
老规范8节167条，新规范5节42条。
第23页，共92页。
重点导读：
本章规定了各种结构类型路面如沥青路面、水泥混凝土 路面、砌块路面、砂石路面等的养护基本要求。
路面养护的基本要求是：保持路面平整、整洁，发现病害 及时修复，加强对路面技术状况的调查，并按部颁现行《 公路技术状况评定标准》（JTG H20）的要求进行评定， 并根据评定情况采取针对性的养护措施。
第14页，共92页。
第二章 术语
是新增的一章，主要对一些常见的用词进行了 规范性的阐述和界定。
第15页，共92页。
第三章 路基
老规范共有9节73条，新规范8节31条，内容上做了大量的 删减。
第16页，共92页。
重点导读
本章阐述了公路路基养护的基本要求，从路肩、边坡、 排水、防护支挡工程、透水路堤、路基病害以及特殊地 区路基等各方面提出要求。
公路养护工作计划PPT

公路养护工作计划PPT

防水处理
对桥梁隧道进行防水涂层处理，防止水分渗透和 结构受损。
交通设施更新完善
交通标志标线更新
对磨损、模糊的交通标志标线进行更新，确保驾驶员能够清晰识 别。
安全设施完善
增设护栏、照明设施等安全设施，提高道路通行安全性。
智能交通系统建设
推广智能交通系统，如电子警察、智能信号灯等，提高道路通行 效率和管理水平。
巡查记录与报告
对巡查过程中发现的问题及时记录并上报，确保问题 得到及时处理。
路面保洁及排水设施维护
路面保洁
应急处理
定期清扫路面，清除杂物、积水、油 污等，保持路面整洁。
遇到恶劣天气或突发事件时，及时组 织应急处理，保障公路通行安全。
排水设施维护
定期检查排水沟、排水管、雨水口等 设施，确保其畅通无阻。
对路面、路基、桥涵等结 构进行全面检测，评估其 使用状况和性能等级。
交通量分析
统计各路段交通量，预测 未来交通量发展趋势，为 养护计划提供依据。
养护需求分析
根据公路状况评估结果和 交通量预测，分析各路段 养护需求，明确养护重点 。
养护工作目标与任务
提高路况水平
通过实施养护工程，提 高路面平整度、抗滑性
03
定期对质量安全管理制度进行审查和更新，确保其 适应性和有效性。
现场作业规范执行监督
制定现场作业规范， 明确各项作业的操作 流程和标准。
对违反规范的行为进 行纠正和处罚，确保 规范得到有效执行。
建立现场作业监督机 制，对现场作业进行 全程监督和检查。
事故隐患排查治理机制
1
建立事故隐患排查制度，定期对公路设施、设备 等进行检查。
开展模拟演练
组织相关人员进行模拟演练，模拟应急处置场景，提高应急响应速 度和处置能力。
公路养护管理工作汇报PPT

公路养护管理工作汇报PPT


按照相关规定，完成项目立项、招标和合同签订等准备工作。
加强项目管理与协调
02
建立项目管理机制，明确各方职责，加强沟通协调，确保项目
顺利实施。
严格把控工程质量和进度
03
按照相关标准和规范，严格把控工程质量和进度，确保项目按
时按质完成。
06
结论与建议
对本阶段工作进行总结
养护工作成效
本阶段公路养护工作取得显著成效，路面状况良好，交通设施完 善。
3
社会参与
鼓励社会力量参与公路养护工作，形成政府主导 、社会参与的良好格局。
05
下一阶段工作计划
制定详细工作计划
明确工作目标和任务
根据公路养护管理需求，明确下一阶段的工作目标和具体任务。
制定时间表和里程碑
为各项工作设定合理的时间表和里程碑，确保按计划推进。
分配资源和人力
根据任务需求，合理分配资源和人力，保障工作顺利进行。
公路养护管理工作汇报
• 工作概述 • 公路养护现状分析 • 养护管理工作进展 • 公路养护问题及挑战 • 下一阶段工作计划 • 结论与建议
01
工作概述
养护管理背景
01
02
03
政策背景
介绍国家、地方政府关于 公路养护管理的相关政策 、法规和要求。
技术背景
简述公路养护管理技术的 发展历程、现状和趋势， 以及新技术、新材料的应 用情况。
实际情况
概述管辖范围内公路的里 程、等级、交通量等基本 情况，以及养护管理的重 点和难点。
汇报目的与意义
目的
明确本次汇报的具体目的，如总结经验、发现问题、提出改进措施等。
意义
阐述公路养护管理工作对于保障公路安全、提高通行效率、延长公路使用寿命 等方面的重要意义，以及对于促进区域经NKS

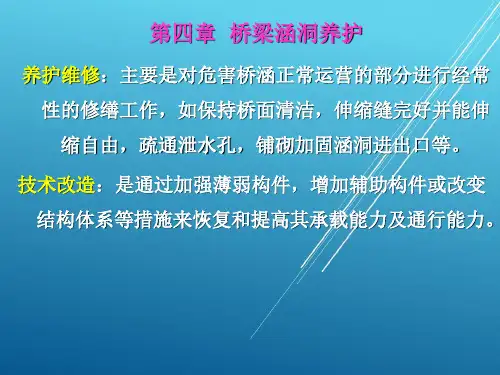

公路养护技术与管理第四章 桥梁涵洞养护1PPT课件

公路养护技术与管理第四章 桥梁涵洞养护1PPT课件


桥面铺装的养护工作：应经常清扫桥面，保持桥 面清洁完整和有一定路拱。在雨后应随时将积水 扫到泄水管口排除，冬天结冰或下雪后，应及时 清除桥面上的冻块或积雪。严禁在桥面上堆置杂 物或占为晒场等，以保证车辆过桥时行驶的安全。 此外，桥面防水层如有损坏要及时进行修复。
2．伸缩缝装置的养护——作用正常 由于伸缩缝设置在桥梁梁端构造薄弱部位，直接承受车
辆反复荷载作用，又多暴露于大自然中，受到各种自 然因素的影响，因此，可以说伸缩缝是易损坏，难修 补的部位，经常发生各种不同程度的缺陷。
目前常用的桥面伸缩缝有锌铁皮伸缩缝、钢板式伸缩缝 和橡胶伸缩缝三种。
（1）伸缩缝的养护
伸缩缝应经常养护，清除缝内沉积物，拧紧螺栓，使其 发挥正常作用。对于梳形伸缩缝及时清除锯齿内的杂物； 搭板伸缩缝，如有损坏，应及时修复；橡胶伸缩缝，如 有损坏和老化，应修理更换；早期修建的U形槽伸缩缝， 大都己经损坏失去作用，可更换为橡胶伸缩缝等其它型 式伸缩缝；多孔简支梁(板)桥，在可能条件下，可改做 成水泥混凝土或沥青混合料铺装的连续桥面，减少伸缩 缝总数。
并预先埋好锚筋。锚筋必须埋设牢固，尽可能直接焊接在桥面钢 筋上，在孔内灌注环氧树脂浆胶，使不易拔出。 (3)预埋的螺栓，必须位置正确、牢固。 (4)安装橡胶板伸缩缝，使橡胶板平整、坚实。 (5)按原式浇筑铺装层混凝土。为维持通车，可分半幅桥面进行， 也可在伸缩缝上架设跨缝设施。
3．桥面排水设施的检查——畅通
2）裂缝大于允许值——采用空压式的方法来灌注环氧 树脂填充裂缝；
3）当裂缝大于0.4～0.5mm——应将裂缝凿开、刷净， 然后立模补以环氧砂浆或高标号水泥砂浆，如果体积较 大，可用小石子混凝土予以补强；
4）裂缝超过允许值太大，则应采取加固或更换构件的 办法来解决。但应查明原因并通过计算来确定。
路基路面养护与管理PPT课件

路基路面养护与管理PPT课件

第6页/共104页
一、概述
• 4、路面管理内涵 • 路面管理包含三方面的内容 • the pavement life cycle 管理期限：路面的寿命周期 • the costs associated with this life cycle 管理要求：路面寿命周期内的各项费用 • pavement management systems 管理方式：路面的管理系统 • 路面管理涉及广泛的内容，不仅仅是养护与维修 • 路面管理的核心是数据；需进行长期的数据分析
• 养护与维修有区别、也有联系。养护更趋于过程，维修更趋于结果。
第4页/共104页
一、概述
• 1、养护与维修（维修）
路 面 状 况
养护费用性能 示意图
预防性养护
路面维修
第5页/共104页
使用时间或交通量
一、概述
• 3、路面路面破坏类型分类 • 结构性破坏 • 路面的整体出现破坏（如 开裂 疲劳），影响结构整体强度； • 功能性破坏 • 路面不平整或太光滑等类破坏，影响使用舒适性和安全性要求 • 明确破坏类型的目的 • 不同的养护阶段的破坏类型评价与分析 • 不同的养护方法的破坏类型评价与分析
第40页/共104页
五、路面主要病害与防治
• 沥青路面主要病害与防治 • 水泥混凝土主要病害与防治 • 水泥混凝土路面破碎技术 • 旧沥青路面再生利用 • 预防性养护基本概念
第41页/共104页
五、路面主要病害与防治
◆沥青路面的损坏类型及成因
➢1）裂缝 cracking
表观形态分有：横裂、纵裂、网裂、块裂、不规则裂锋等 产生原因：

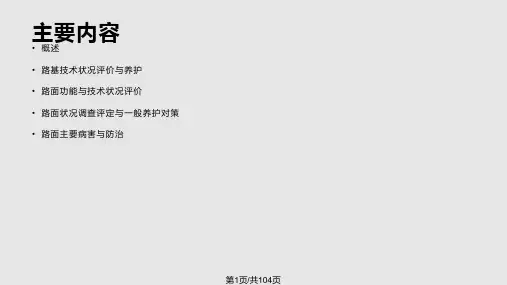

主要内容
• 概述 • 路基技术状况评价与养护 • 路面功能与技术状况评价 • 路面状况调查评定与一般养护对策 • 路面主要病害与防治

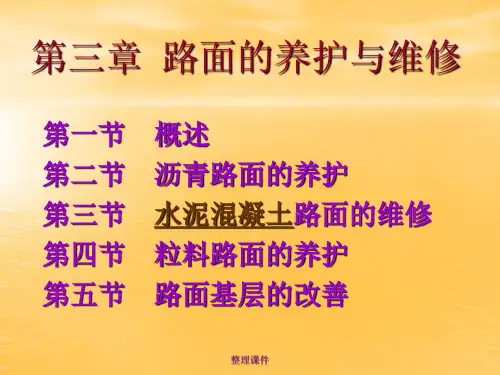

公路养护与管理 第三章 路面养护

公路养护与管理 第三章 路面养护

整理课件
3．泛油的维修
成因：①灌入式施工 ②沥青标号不当
③混合料级配不当（油多料少） ④冬季施工面层成型慢，集料散失过多
措施：
(1)轻微泛油——撒布细矿料（3-5㎜粒径）。 (2)泛油较重——撒布粗矿料（5-10）＋细矿料 (3)清除重铺面层
整理课件
4．脱皮的维修
起因：
（1）铺面层时，基层表面潮湿或有泥土、灰尘 （2） 罩面时，原路表面未凿毛，未喷黏层沥青。 （3）面层厚度小于混合料集料最大粒径二倍，难以碾压成型。
2.夏季：高温期处治泛油、铲除拥包、波浪，及时修复冬寒春雨期临时 修补的破损。
3.秋季：适时做好冬季病害的预防性保养修理，如裂缝灌封修理、冻胀 松脆的防治、及时修补坑棺和乳化沥青稀浆封层等。
4.冬季：做好冬季病害的防治，防雪、防冰、防滑、疏阻抢险及养路材 料采备等工作。
整理课件
2学时
三、沥青路面常见破损维修（小修）
整理课件
四、沥青路面罩面维修技术（中修）
整理课件
（一）概念及分类
罩面：在原有路面上加铺一层沥青混凝土面 层，以恢复路面磨耗及表层破损的措施。
分为普通型（罩面）、防水型（封层）和抗 滑型（抗滑层）。
1.罩面：铺筑厚度较大(1.0—5.0㎝) 2.封层：稀浆薄层(0.3—1.0㎝)
3.抗滑层：石料较粗
整理课件
（二）适用范围
1．罩面 主要适用于消除破损、完全或部 分恢复原有路面平整度、改善路面性能的 修复工作。
2．封层 主要适用于提高原有路面的防水 性能、平整度和抗滑性能的修复工作。
3．抗滑层 抗滑层适用于提高路面抗滑能力 的修复工作。
措施：对于大面积的麻面路
段，可将其松散料清除干净，在 气温升到10℃以上时，喷洒沥青 后，撤布3—5(8) ㎜石屑或粗砂子， 扫匀并用轻型压路机压实。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2、常见病害
• 洞门塌方 • 衬砌破损 • 衬砌漏水 • 路面破损 • 照明破坏等（见图）
五、绿化养护
按技术等级分：
高速公路188.339公里，一级公路236.196公里，二级公路1169.159 公里，三级公路544.884公里，四级公路4204.491公里，准四级公路 3350.174公里，等外公路509.839公里。 二、2007年各项主要指标情况 全市等级公路里程9691.243公里，占公路总里程的95％，二级以上 公路总里程1593.694公里，有铺装路面（高级）里程8728.046公里， 简易铺装路面（次高级）里程365.616公里，路面铺装率占全市公路 总里程的89.4％。桥梁4636座计169097.19延米；隧道203座计 108806.76延米。 全市公路密度为108.38公里/百平方公里。公路通乡率为100％，公路 通村率为98％。 截止2007年底，已绿化公路里程5715公里。全市完成GBM工程 613.9公里，文明样板路613.9公里。
按材料分： （2）钢梁
武汉长江大桥
美国福斯桥
（3）木结构桥
（4）混合结构
杭州钱塘江四桥
• 3.隧道
洞门墙
衬砌（拱圈） 照明
隧道轮廓标
女儿墙
翼墙
直墙 人行道
隧道风机
4.边坡与挡墙
公路绿化
公路三防
第四篇
养护技术篇
一、路基养护技术
1、路肩：
保持路肩横坡适度、 边缘顺直；表面平整、 清洁、无杂物；保持 无车辙、坑槽、隆起、 沉陷、缺口。
2、边坡： 保持边坡稳定；平顺无冲沟；坡度合乎规定。
3、排水：保持边沟、暗沟等排水设施 排水畅通。
4、养护：保持构造物完整无损；伸缩 缝、泄水孔、导流构造物等正常工作。
缺照片
二、公路路面养护
• 1、沥青路面 日常养护：保持路面平整、路拱适度、线
条顺直、路容整洁、排水良好。
常见病害
• 裂缝、麻面、松散、坑槽、车辙、啃边、 沉陷、泛油、翻浆等（见图）
• 桩基加固
桩基套箍混凝土加固
• 拱桥加固
石拱桥套拱法加固
四、隧道养护
1、检查与评定 常规检查： 检查衬砌、洞门、排水、机电设施、墙身、
路面、洞顶等设施是否完好，并记录在案， 通常每季度一次。 定期检查： 按规定时间检查并掌握隧道病害发展、变化 情况，并记录在案。 特殊检查：
2、常见病害
• 洞门塌方 • 衬砌破损 • 衬砌漏水 • 路面破损 • 照明破坏等（见图）
临海104国道灵江二桥
（2）拱桥
a.石拱桥
古代著名桥梁：赵州桥
拱上建筑
腹拱
主拱圈
b.双曲拱桥
第一曲
第二曲 化整为零、集零为整的原理
c.桁架拱
d.系杆拱桥
钢管砼主拱圈吊索 系杆主跨245m三门74省道健跳大桥
（3）斜拉桥
斜拉索 主塔
临海大桥
（2）悬索桥
主塔 主索 吊杆
江阴长江大桥
按材料分： （1）混凝土桥梁
养护修复方法
• 填灌缝 • 灌浆 • 补碎板 • 加铺层 • “白”改“黑”等
• 填灌缝
• 补碎板
• “白”改“黑”
3、其他路面的养护
• 块石路面 • 砂石路面等
三、桥涵养护
1、日常养护 保持桥梁桥面系（栏杆、伸缩缝、照明
等）、梁板、基础等各个方面正常运营， 排水畅通、结构物完好。
2、检查与评定
• 第一篇 建设成就篇 • 第二篇 公路概念篇 • 第三篇 养护技术篇 • 第四篇 养护与管理
第一篇
建设成就篇
一、2007年全市公路基本情况 截止2007年底，xx市公路总里程到达10200.082公里。 按行政等级分：
国道：同三线（G010）86公里；京福线（G104）146公里，国道合 计232公里，共2条。 省道：上三线（S002）42公里，台金线（S007）61公里；甬临线 （S214）38公里，东仙线（S218）15公里，仙清线（S223）35公 里，岭三线（S224）59公里，大路线（S225）90公里，泽坎线 （S226）58公里，临石线（S322）93公里，科大线（S323）36公 里，林石线（S324）33公里，椒黄线（S325）22公里，天高线 （S326）32公里，临前线（S327）38公里，省道合计652公里，共 14条。 县道：1691公里共101条。 乡道：1606公里共287条。 专用道：98公里共19条。 村道：5921公里。
常见修复方法
• 坑洞修补 • 中修罩面 • 大中修等（见图）
• 坑洞修补
• 中修罩面
• 大修
2、水泥路面
• 日常养护要求：保持路面平整、路拱适度、 灌缝及时、路容整洁、排水良好。
常见病害
• 填缝脱落、错台、脱空、 唧泥、错台等（见图）
常见病害
• 填缝脱落、错台、脱空、 唧泥、错台等（见图）
• 经常性检查： 按一定的频率，通过目测，配合简单的量测工具，开展对所有 桥梁的日常检查，并将发现的问题按规定记录。一般每月至少 检查一次。
• 定期检查： 周期性的对桥梁进行详细的检查，并按规定进行记录，并打分 评定桥梁的技术状况。按照不同的桥梁技术状况有不同的检查 周期。其中四类以上桥梁每月一次。
xx公路建设成就
第二篇
公路概念篇
公路养护管理的基本任务
1.公路及基本组成
绿化
标志
安全设施
硬路肩
主车道
标线
（1）路基
沥青路面
水 泥 路 面
块石路面
砂 石 路 面
2.桥梁
按结构分可分为： （1）梁桥
a.简支梁
梁板
桥墩（柱子）
系梁
桩 基础
盖梁
桥台
桥台基础
b.连续梁
引桥
边跨
三跨一联 主跨
• 特殊检查： 当常规的检查手段不能判定桥梁技术状况时，委托有检测资
质的检测单位，借助专门的检测仪器，对桥梁开展特殊检查。
3、常见病害
• 桥面铺装破损 • 栏杆破损 • 伸缩缝破损 • 梁板破损 • 基础病害等（见图）
拱圈变形
侧墙裂缝
基础冲刷、淘空
基础沉陷
4、桥梁加固与维修
• 更换构件 • 重新浇筑混凝土 • 补焊钢筋 • 增大截面 • 拆除重修 • 桥面铺装修复等（见图）
• 更换构件
桥梁护栏改造
• 粘贴钢板
梁底加固， 粘贴钢板
梁侧粘贴钢板
• 粘贴钢板
桥梁立柱套箍 钢板加固
• 增大截面
梁底增大截面加固
• 桥头跳车治理
桥头换填EPS轻质材料
• 桥面铺装修复
桥面铺装修复
