传感器与测试技术作业答案

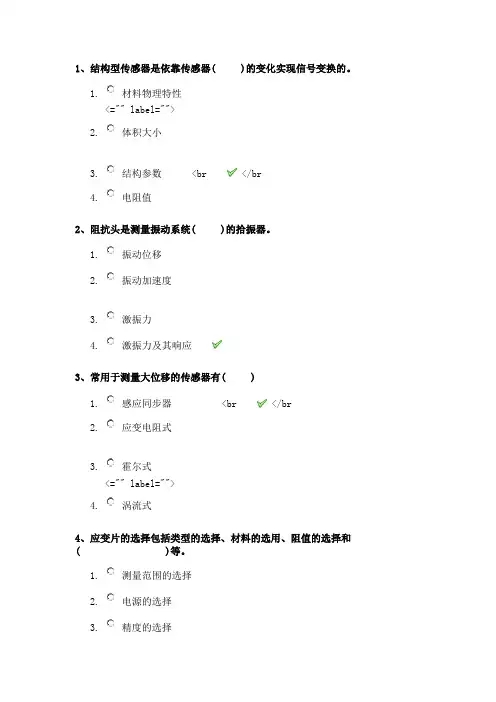

1、结构型传感器是依靠传感器( )的变化实现信号变换的。

1.材料物理特性<="" label="">2.体积大小3.结构参数<br </br4.电阻值2、阻抗头是测量振动系统( )的拾振器。

1.振动位移2.振动加速度3.激振力4.激振力及其响应3、常用于测量大位移的传感器有( )1.感应同步器<br </br2.应变电阻式3.霍尔式<="" label="">4.涡流式4、应变片的选择包括类型的选择、材料的选用、阻值的选择和( )等。

1.测量范围的选择2.电源的选择3.精度的选择4.尺寸的选择5、半导体应变片具有( )等优点。

1.灵敏度高 <br</br2. 温度稳定性好3. 可靠性高4.接口电路复杂6、莫尔条纹光栅传感器的输出信号的类型是( ) 1. 正弦波 2. 数字脉冲3. 调幅信号4.调频信号7、非线性度是表示校准曲线( )的程度。

1. 接近真值 2. 偏离拟合直线3. 正反行程不重合4. 重复性8、差动电桥由环境温度变化引起的误差为( )。

1. 最大 2.最小3.可以控制 4.没有误差9、信号传输过程中，产生干扰的原因是( ) 1.信号是缓变的 2.信号是快变的3. 干扰的耦合通道4. 信号是交流的10、对压电式加速度传感器，希望其固有频率( )。

1. 接近于零 2. 尽量低些 3. 尽量高些4.是任意的11、常用于测量大位移的传感器有( ) 1. 感应同步器2. 应变电阻式3. 霍尔式4. 涡流式12、将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器。

1.质量块2.刚性机器组件3.非弹性导体4.弹性元件13、结构型传感器是依靠传感器( )的变化实现信号变换的。

1.材料物理特性2.体积大小3.结构参数4.电阻值14、将电阻R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC吸收电路，其作用是( )。

第3章传感器基本特性一、单项选择题1、衡量传感器静态特性的指标不包括（）。

A. 线性度B. 灵敏度C. 频域响应D. 重复性2、下列指标属于衡量传感器动态特性的评价指标的是（）。

A. 时域响应B. 线性度C. 零点漂移D. 灵敏度3、一阶传感器输出达到稳态值的50%所需的时间是（）。

A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间4、一阶传感器输出达到稳态值的90%所需的时间是（）。

A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间5、传感器的下列指标全部属于静态特性的是（）A．线性度、灵敏度、阻尼系数B．幅频特性、相频特性、稳态误差C．迟滞、重复性、漂移D．精度、时间常数、重复性6、传感器的下列指标全部属于动态特性的是（）A．迟滞、灵敏度、阻尼系数B．幅频特性、相频特性C．重复性、漂移D．精度、时间常数、重复性7、不属于传感器静态特性指标的是（）A．重复性 B．固有频率 C．灵敏度 D．漂移8、对于传感器的动态特性，下面哪种说法不正确（）A．变面积式的电容传感器可看作零阶系统B．一阶传感器的截止频率是时间常数的倒数C．时间常数越大，一阶传感器的频率响应越好D．提高二阶传感器的固有频率，可减小动态误差和扩大频率响应范围9、属于传感器动态特性指标的是（）A．重复性 B．固有频率 C．灵敏度 D．漂移10、无论二阶系统的阻尼比如何变化，当它受到的激振力频率等于系统固有频率时，该系统的位移与激振力之间的相位差必为（）A. 0°B.90°C.180°D. 在0°和90°之间反复变化的值11、传感器的精度表征了给出值与( )相符合的程度。

A.估计值B.被测值C.相对值D.理论值12、传感器的静态特性，是指当传感器输入、输出不随( )变化时，其输出-输入的特性。

A.时间B.被测量C.环境D.地理位置13、非线性度是测量装置的输出和输入是否保持( )关系的一种度量。

第一章 测试技术基础1. 用测量范围为-50～150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为+142kPa ，试求该示值的绝对误差、相对误差、标称相对误差和引用误差。

解：绝对误差 2kPa 140142=-=∆p 相对误差 1.43%100%1401401420=⨯-=∆=p p p δ 标称相对误差 1.41%100%142140142=⨯-=∆='p p p δ 引用误差 1%100%50150140142m =⨯+-=∆=p p p γ 2．某压力传感器静态标定的结果如下表所示。

试求用端点连线拟合法拟合的该传感器输出与输入关系的直线方程，并试计算其非线性误差、灵敏度和迟滞误差。

解： 端点连线拟合法拟合的直线方程 p p U 450==非线性误差 0.1%100%2000.2100%=⨯=⨯∆=FS Y L max γ 灵敏度 4mV /Pa =∆∆=pUS 迟滞误差 0.3%100%2001.221100%21=⨯⨯=⨯∆=FS H Y H max γ或 0.6%100%2001.2100%max =⨯=⨯∆=FS H Y H γ 3. 玻璃水银温度计的热量是通过玻璃温包传导给水银的，其特性可用微分方程x y dtdy310123-⨯=+表示（式中y 为水银柱高度，单位m ；x 为输入温度，单位℃）。

试确定温度计的时间常数τ、静态灵敏度k 和传递函数及其频率响应函数。

解：x y dt dy 310123-⨯=+ x y D 3101)23(-⨯=+ x y D 31021)123(-⨯=+ 时间常数 s 51.=τ 静态灵敏度 C m/1050o 3-⨯=.k传递函数 1511050(s)3+⨯=-s H .. 频率响应函数 15.1105.0)(j 3+⨯=-ωωj H4. 某热电偶测温系统可看作一阶系统，已知其时间常数为0.5s ，静态灵敏度1=k 。

试计算其幅频特性误差不大于5%的最高工作频率。

《传感器与检测技术》作业及答案第一次作业1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100 标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

3.已知对某电压的测量值U~N（50V,0.04V）,若要求置信概率达到50%，求相应的置信区间。

4、甲、乙二人分别用不同的方法，对同一电感进行多次测量，结果如下（假设均无粗大误差和系统误差）：甲 1.28 1.31 1.27 1.26 1.19 1.25乙 1.29 1.23 1.22 1.24 1.25 1.20写出测量结果表达式，评价哪个人的测量精密度高。

第一次作业答案1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

答案：2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

解:仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV 0 0.1 -0.2 -0.4 0.2 -0.2 -0.4 -0.3 0 0.3 0 修正值/mV 0 -0.1 0.2 0.4 -0.2 0.2 0.4 0.3 0 -0.3 03.已知对某电压的测量值U～N（50V,0.04V2）,若要求置信概率达到50%，求相应的置信区间。

《传感器及检测技术》期末测试题及答案一、单项选择题（每题1分，共15分）1、金属丝应变片在测量构件的应变时，电阻的相对变化主要由( ) 来决定的。

A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化2、不能用涡流式传感器进行测量的是( ) 。

A、位移B、材质鉴别C、探伤D、非金属材料3、不能采用非接触方式测量的传感器是：（）。

A、霍尔传感器B、光电传感器C、热电偶D、涡流传感器4、通常所说的传感器核心组成部分是指：（）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源5、下列四种光电元件中，基于外光电效应的元件是：（）A、光敏二极管B、硅光电池C、光电管D、光导管6、为提高电桥的灵敏度，可采取的方法是：（）。

A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。

7、一阶传感器输出达到稳态值的10%到90%所需的时间是 ( )。

A、延迟时间B、上升时间C、峰值时间D、响应时间8、传感器的下列指标全部属于静态特性的是 ( )。

A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性9、属于传感器动态特性指标的是 ( )。

A、重复性B、固有频率C、灵敏度D、漂移10、影响金属导电材料应变灵敏度系数K的主要因素是 ( )。

A、导电材料电阻率的变化B、导电材料几何尺寸的变化C、导电材料物理性质的变化D、导电材料化学性质的变化11、电阻应变片的线路温度补偿方法有 ( )。

A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法12、如将变面积型电容式传感器接成差动形式，其灵敏度将 ( )。

A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍13、试题关键字：变间隙式。

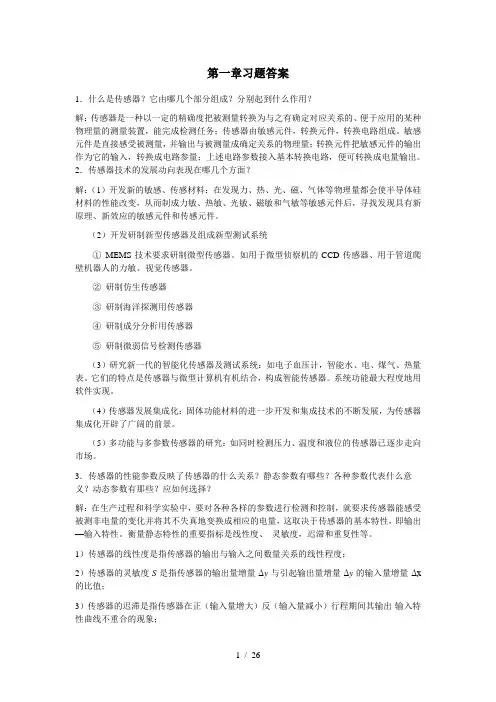

第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

《传感器与测试技术》计算题 解题指导（仅供参考）第1章 传感器的一般特性1—5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。

当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。

由你的计算结果能得出什么结论?540 温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=20⨯0.786=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+15.7=535.7℃ y(t)|m in =520﹣B=520-15.7=504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -38.2︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x ydy y d 1010322100.111025.2100.3⨯=⨯+⨯+（1）端点连线法 设直线方程为y=a 0+kx ，取端点（x 1，y 1）=（0，-2.70）和(x 6，y 6)=（0.10，14.45）。

则a 0由x=0时的y 0值确定，即a 0=y 0-kx=y 1=-2.70 (mV)k 由直线的斜率确定，即5.171010.0)70.2(45.141616=---=--=x x y y k （mV/MPa ）拟合直线方程为最大不重复误差为0.08 mV ，则重复性误差为%47.0%100)70.2(45.1408.0±=⨯--±=R δ♦求迟滞误差：求非线性误差：所以，压力传感器的非线性误差为%41.0%100)77.2(38.1407.0±=⨯--±=L δ可见，最小二乘法拟合直线比端点法拟合直线的非线性误差小，所以最小二乘法拟合更合理。
