传感器和检测技术课后答案

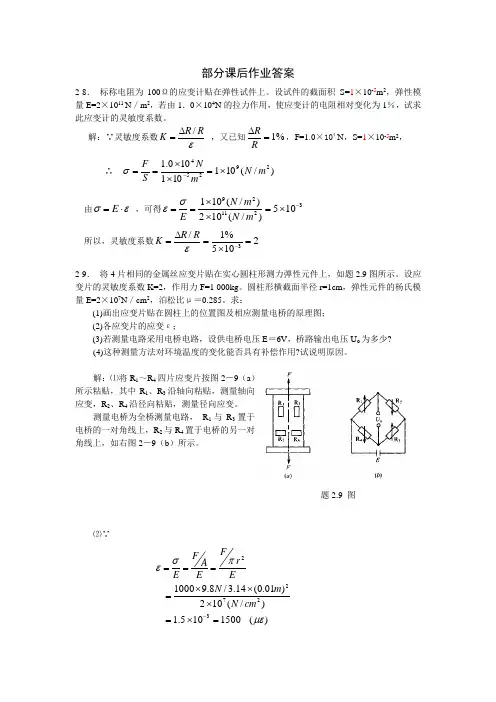

部分课后作业答案2-8． 标称电阻为100Ω的应变计贴在弹性试件上。

设试件的截面积 S=1×10-5m 2，弹性模量E=2×1011 N ／m 2，若由1．0×104N 的拉力作用，使应变计的电阻相对变化为1％，试求此应变计的灵敏度系数。

解：∵灵敏度系数εRR K /∆=，又已知%1=∆RR，F=1.0×104 N ，S=1×10-5m 2，∴ )/(101101100.129254m N mN S F ⨯=⨯⨯==-σ 由εσ⋅=E ，可得321129105)/(102)/(101-⨯=⨯⨯==m N m N E σε 所以，灵敏度系数2105%1/3=⨯=∆=-εRR K2-9． 将4片相同的金属丝应变片贴在实心圆柱形测力弹性元件上，如题2.9图所示。

设应变片的灵敏度系数K=2，作用力F=1 000kg 。

圆柱形横截面半径r=1cm ，弹性元件的杨氏模量E=2×107N ／cm 2，泊松比μ＝0.285。

求：(1)画出应变片贴在圆柱上的位置图及相应测量电桥的原理图； (2)各应变片的应变ε；(3)若测量电路采用电桥电路，设供电桥电压E ＝6V ，桥路输出电压U o 为多少?(4)这种测量方法对环境温度的变化能否具有补偿作用?试说明原因。

解：⑴将R 1～R 4四片应变片按图2－9（a ）所示粘贴，其中R 1、R 3沿轴向粘贴，测量轴向应变，R 2、R 4沿径向粘贴，测量径向应变。

测量电桥为全桥测量电路， R 1与R 3置于电桥的一对角线上，R 2与R 4置于电桥的另一对角线上，如右图2－9（b ）所示。

题2.9 图⑵∵)(1500105.1)/(102)01.0(14.3/8.9100032722μεπσε=⨯=⨯⨯⨯====-cm N m N Er FE A FE∴εK R R R R =∆=∆3311， R 1与R 3的纵向应变（轴向应变）ε为1500με；μεεK K R R R R r -==∆=∆4422 ，式中μ为泊松比，μ＝0.285。

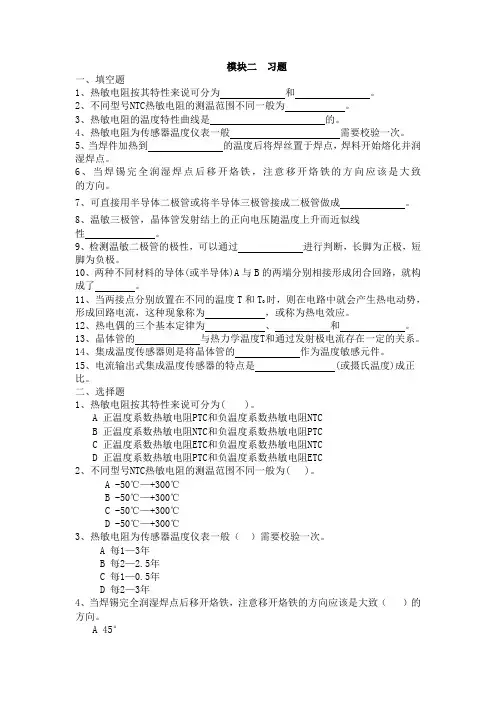

模块二习题一、填空题1、热敏电阻按其特性来说可分为和。

2、不同型号NTC热敏电阻的测温范围不同一般为。

3、热敏电阻的温度特性曲线是的。

4、热敏电阻为传感器温度仪表一般需要校验一次。

5、当焊件加热到的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

6、当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致的方向。

7、可直接用半导体二极管或将半导体三极管接成二极管做成。

8、温敏三极管，晶体管发射结上的正向电压随温度上升而近似线性。

9、检测温敏二极管的极性，可以通过进行判断，长脚为正极，短脚为负极。

10、两种不同材料的导体(或半导体)A与B的两端分别相接形成闭合回路，就构成了。

11、当两接点分别放置在不同的温度T和T时，则在电路中就会产生热电动势，形成回路电流，这种现象称为，或称为热电效应。

12、热电偶的三个基本定律为、和。

13、晶体管的与热力学温度T和通过发射极电流存在一定的关系。

14、集成温度传感器则是将晶体管的作为温度敏感元件。

15、电流输出式集成温度传感器的特点是 (或摄氏温度)成正比。

二、选择题1、热敏电阻按其特性来说可分为( )。

A 正温度系数热敏电阻PTC和负温度系数热敏电阻NTCB 正温度系数热敏电阻NTC和负温度系数热敏电阻PTCC 正温度系数热敏电阻ETC和负温度系数热敏电阻NTCD 正温度系数热敏电阻PTC和负温度系数热敏电阻ETC2、不同型号NTC热敏电阻的测温范围不同一般为( )。

A -50℃—+300℃B -50℃—+300℃C -50℃—+300℃D -50℃—+300℃3、热敏电阻为传感器温度仪表一般（）需要校验一次。

A 每1—3年B 每2—2.5年C 每1—0.5年D 每2—3年4、当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致（）的方向。

A 45°B 45°C 45°D 45°5、温敏三极管，晶体管发射结上的正向电压随温度上升而近似线性（）。

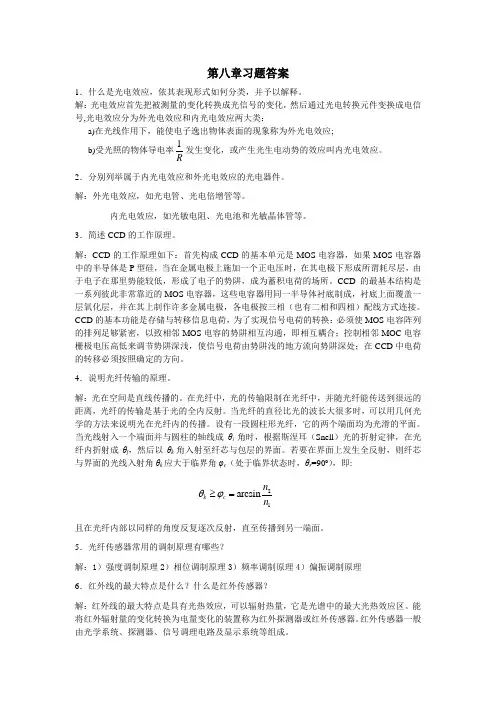

第八章习题答案1．什么是光电效应，依其表现形式如何分类，并予以解释。

解：光电效应首先把被测量的变化转换成光信号的变化，然后通过光电转换元件变换成电信号,光电效应分为外光电效应和内光电效应两大类：a)在光线作用下，能使电子逸出物体表面的现象称为外光电效应;b)受光照的物体导电率1R发生变化，或产生光生电动势的效应叫内光电效应。

2．分别列举属于内光电效应和外光电效应的光电器件。

解：外光电效应，如光电管、光电倍增管等。

内光电效应，如光敏电阻、光电池和光敏晶体管等。

3．简述CCD 的工作原理。

解：CCD 的工作原理如下：首先构成CCD 的基本单元是MOS 电容器，如果MOS 电容器中的半导体是P 型硅，当在金属电极上施加一个正电压时，在其电极下形成所谓耗尽层，由于电子在那里势能较低，形成了电子的势阱，成为蓄积电荷的场所。

CCD 的最基本结构是一系列彼此非常靠近的MOS 电容器，这些电容器用同一半导体衬底制成，衬底上面覆盖一层氧化层，并在其上制作许多金属电极，各电极按三相（也有二相和四相）配线方式连接。

CCD 的基本功能是存储与转移信息电荷，为了实现信号电荷的转换：必须使MOS 电容阵列的排列足够紧密，以致相邻MOS 电容的势阱相互沟通，即相互耦合；控制相邻MOC 电容栅极电压高低来调节势阱深浅，使信号电荷由势阱浅的地方流向势阱深处；在CCD 中电荷的转移必须按照确定的方向。

4．说明光纤传输的原理。

解：光在空间是直线传播的。

在光纤中，光的传输限制在光纤中，并随光纤能传送到很远的距离，光纤的传输是基于光的全内反射。

当光纤的直径比光的波长大很多时，可以用几何光学的方法来说明光在光纤内的传播。

设有一段圆柱形光纤，它的两个端面均为光滑的平面。

当光线射入一个端面并与圆柱的轴线成θi 角时，根据斯涅耳（Snell ）光的折射定律，在光纤内折射成θj ，然后以θk 角入射至纤芯与包层的界面。

若要在界面上发生全反射，则纤芯与界面的光线入射角θk 应大于临界角φc （处于临界状态时，θr =90º），即:21arcsin k c n n θϕ≥=且在光纤内部以同样的角度反复逐次反射，直至传播到另一端面。

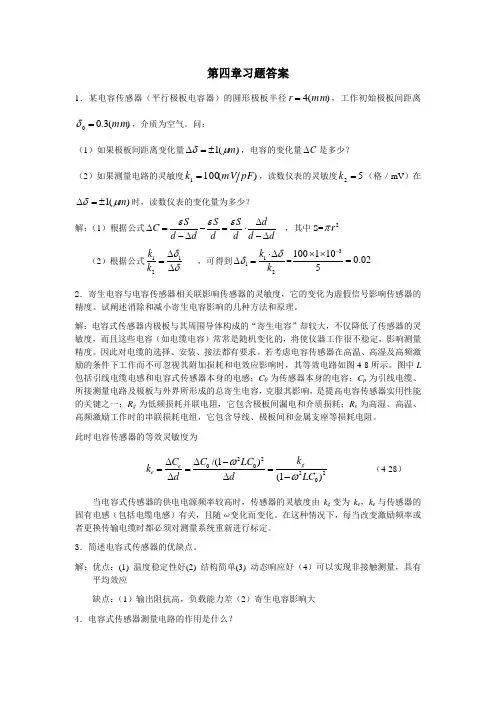

第四章习题答案1．某电容传感器（平行极板电容器）的圆形极板半径)(4mm r =，工作初始极板间距离)(3.00mm =δ，介质为空气。

问：（1）如果极板间距离变化量)(1m μδ±=∆，电容的变化量C ∆是多少？（2）如果测量电路的灵敏度)(1001pF mV k =，读数仪表的灵敏度52=k （格／mV ）在)(1m μδ±=∆时，读数仪表的变化量为多少？解：（1）根据公式SSSd C d d d d d dεεε∆∆=-=⋅-∆-∆ ，其中S=2r π （2）根据公式112k k δδ∆=∆ ，可得到112k k δδ⋅∆∆==31001100.025-⨯⨯= 2．寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。

试阐述消除和减小寄生电容影响的几种方法和原理。

解：电容式传感器内极板与其周围导体构成的“寄生电容”却较大，不仅降低了传感器的灵敏度，而且这些电容（如电缆电容）常常是随机变化的，将使仪器工作很不稳定，影响测量精度。

因此对电缆的选择、安装、接法都有要求。

若考虑电容传感器在高温、高湿及高频激励的条件下工作而不可忽视其附加损耗和电效应影响时，其等效电路如图4-8所示。

图中L 包括引线电缆电感和电容式传感器本身的电感；C 0为传感器本身的电容；C p 为引线电缆、所接测量电路及极板与外界所形成的总寄生电容，克服其影响，是提高电容传感器实用性能的关键之一；R g 为低频损耗并联电阻，它包含极板间漏电和介质损耗；R s 为高湿、高温、高频激励工作时的串联损耗电组，它包含导线、极板间和金属支座等损耗电阻。

此时电容传感器的等效灵敏度为2200220/(1)(1)g e e k C C LC k d d LC ωω∆∆-===∆∆- （4-28）当电容式传感器的供电电源频率较高时，传感器的灵敏度由k g 变为k e ，k e 与传感器的固有电感（包括电缆电感）有关，且随ω变化而变化。

绪论1检测一个圆柱体的直径，请想出尽可能多的检测方法，并分析这些方法中的误差影响因素和大小。

答:a、使用游标卡尺测量，误差主要为人手安放直径相对位置的准确性；b、使用软绳沿直径轴向缠绕，多绕几圈求平均值，利用周长与直径的关系计算，误差主要是缠绕绳与轴线的垂直情况，与游标尺相比，减少了单个测量的误差；c，采用标准件，使用磁力表架进行测量，此种测量精度较高，一般在0.02mm。

2请举例说明动态特性和静态特性的区别。

答：动态特性的函数与时间相关，即时间不同，特征值不尽相同；而静态特性与时间无关。

如，温度传感器的线性度是通过一定时间稳定后才测量温度，而温度变化引起的温度传感器发生变化的滞后则属于动态特性。

3说明传感器与检测技术的发展趋势。

答：a、不断拓展检测范围，努力提高检测精度和可靠性；b、传感器逐渐向集成化、组合式、数字化方向发展；c、重视非接触式检测技术研究；d、检测系统智能化。

4说明频率域分析能解决的问题。

答: 频域描述反映信号的频率组成及幅值、相位关系。

为了解决不同的问题，往往需要掌握信号的不同方面的特征，因而可采用不同的信号描述方式。

例如，评定机器振动烈度，需要振动速度的均方根值作为判据，而在寻找振动源头时则需要掌握振动信号的频率分量，需要采用频域描述。

项目一1设想一个方案使用光电接近开关检测转速。

答：在转轴上粘接一个小面积的反光板，试验光电接近开关的敏感距离，安放光电接近开关，这样，转轴每转一圈，光电开关输出一个脉冲，利用计数器表头，或者人工计数，计量转动圈数的时间，利用转速公式获得转速。

2使用数显表配合接近开关，设计一个方案，检测传送带上的输运物料的个数。

答：在传送带边上设计一个接近开关，并测试其对物料的敏感距离，然后将其信号线按照实训任务中的方法连接，即可在数显表上显示来料个数。

3上网查找一个接近开关的生产厂家，并介绍其生产接近开关的型号和应用场合。

答：/products.asp?id=65，上海巨马。

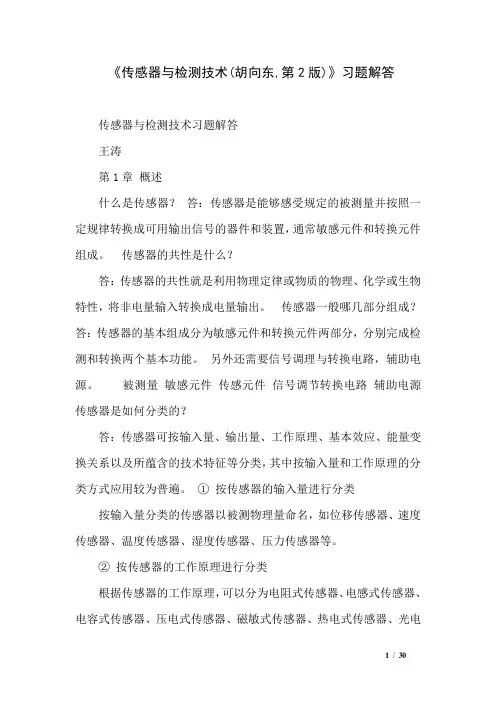

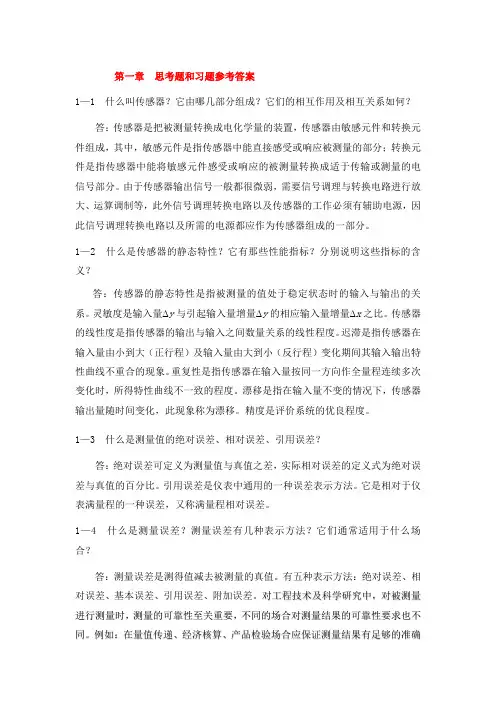

《传感器与检测技术(胡向东,第2版)》习题解答传感器与检测技术习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量输入转换成电量输出。

传感器一般哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

被测量敏感元件传感元件信号调节转换电路辅助电源传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理，可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

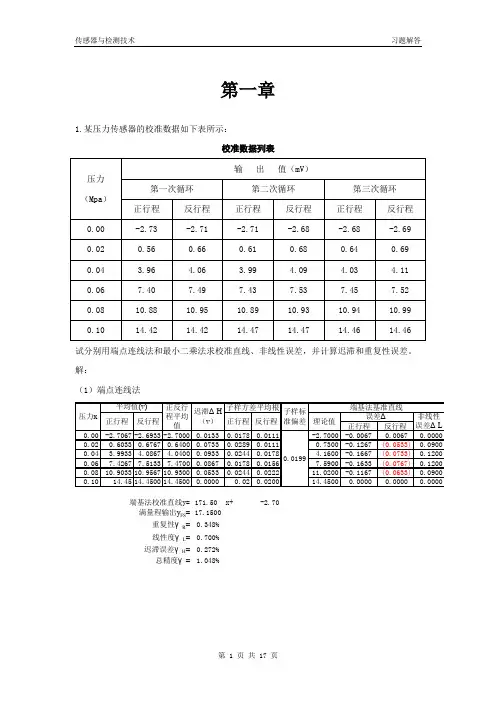

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为时输出最大且为。

压力/MPa 输出值/mV 第一循环第二循环第三循环正行程反行程正行程反行程正行程反行程解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段。

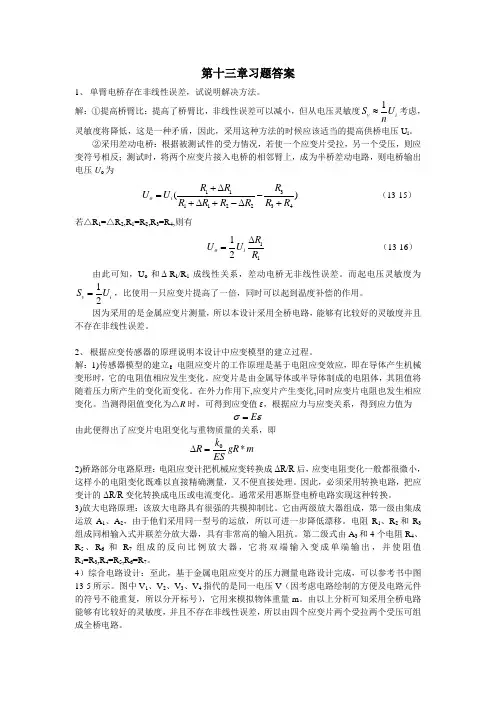

第十三章习题答案1、 单臂电桥存在非线性误差，试说明解决方法。

解：①提高桥臂比：提高了桥臂比，非线性误差可以减小，但从电压灵敏度1v i S U n ≈考虑，灵敏度将降低，这是一种矛盾，因此，采用这种方法的时候应该适当的提高供桥电压U i 。

②采用差动电桥：根据被测试件的受力情况，若使一个应变片受拉，另一个受压，则应变符号相反；测试时，将两个应变片接入电桥的相邻臂上，成为半桥差动电路，则电桥输出电压U o 为311112234()o i R R R U U R R R R R R +∆=-+∆+-∆+ （13-15） 若△R 1=△R 2,R 1=R 2,R 3=R 4,则有1112o i R U U R ∆= （13-16） 由此可知，U o 和∆R 1/R 1成线性关系，差动电桥无非线性误差。

而起电压灵敏度为12v i S U =，比使用一只应变片提高了一倍，同时可以起到温度补偿的作用。

因为采用的是金属应变片测量，所以本设计采用全桥电路，能够有比较好的灵敏度并且不存在非线性误差。

2、 根据应变传感器的原理说明本设计中应变模型的建立过程。

解：1)传感器模型的建立：电阻应变片的工作原理是基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。

应变片是由金属导体或半导体制成的电阻体，其阻值将随着压力所产生的变化而变化。

在外力作用下,应变片产生变化,同时应变片电阻也发生相应变化。

当测得阻值变化为△R 时，可得到应变值ε，根据应力与应变关系，得到应力值为 E σε=由此便得出了应变片电阻变化与重物质量的关系，即0k R gR*m ES∆= 2)桥路部分电路原理：电阻应变计把机械应变转换成ΔR/R 后，应变电阻变化一般都很微小，这样小的电阻变化既难以直接精确测量，又不便直接处理。

因此，必须采用转换电路，把应变计的ΔR/R 变化转换成电压或电流变化。

通常采用惠斯登电桥电路实现这种转换。

3)放大电路原理：该放大电路具有很强的共模抑制比。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。
