苏科版九年级物理 欧姆定律 中等难度练习题(无答案)

苏科版物理九年级上册《欧姆定律》单元练习（含答案）一、选择题1．对欧姆定律的理解，下列说法中错误的是( )A．对同一导体，导体中的电流跟这段导体两端电压成正比B．对同一导体，导体中两端电压与通过电流的比值不变C．在电压相同时，导体的电阻与电流成反比D．在电压相同时，导体的电阻越大，通过导体的电流越小2．下列探究实验中，需要控制电阻不变的是( )A．探究串联电路中的电流关系B．探究并联电路中的电压关系C．探究通过导体的电流与导体电阻的关系D．探究通过导体的电流与导体两端电压的关系3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A4．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为( )AB．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比5．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为( )A．8 Ω B．4 Ω C．2 Ω D．0.25 Ω6．甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是( )A．R甲>R乙；B．R甲=R乙；C．R甲<R乙；D．无法比较7．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于( )A．5V B．15V C．30VD．36V8．如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。

实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换5Ω的电阻进行实验，下列说法正确的是（）A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用10Ω 电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小9．在探究“电流与电阻的关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（）A．此实验中滑动变阻器的作用是改变R两端的电压B．更换定值电阻时，开关可以不断开C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动10．用如图所示电路研究电流跟电压的关系。

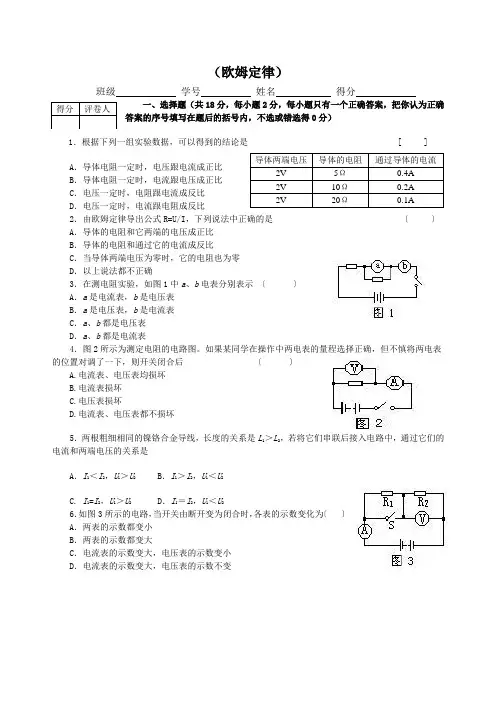

（欧姆定律）班级 学号 姓名 得分一、选择题（共18分，每小题2分，每小题只有一个正确答案，把你认为正确答案的序号填写在题后的括号内，不选或错选得0分）1．根据下列一组实验数据，可以得到的结论是 [ ] A ．导体电阻一定时，电压跟电流成正比B ．导体电阻一定时，电流跟电压成正比C ．电压一定时，电阻跟电流成反比D ．电压一定时，电流跟电阻成反比2．由欧姆定律导出公式R=U/I ，下列说法中正确的是 〔 〕 A ．导体的电阻和它两端的电压成正比 B ．导体的电阻和通过它的电流成反比C ．当导体两端电压为零时，它的电阻也为零D ．以上说法都不正确3．在测电阻实验，如图1中a 、b 电表分别表示 〔 〕 A ．a 是电流表，b 是电压表 B ．a 是电压表，b 是电流表 C ．a 、b 都是电压表 D ．a 、b 都是电流表4．图2所示为测定电阻的电路图。

如果某同学在操作中两电表的量程选择正确，但不慎将两电表 的位置对调了一下，则开关闭合后 〔 〕A.电流表、电压表均损坏B.电流表损坏C.电压表损坏D.电流表、电压表都不损坏 5．两根粗细相同的镍铬合金导线，长度的关系是L 1＞L 2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是A ．I 1＜I 2，U 1＞U 2B ．I 1＞I 2，U 1＜U 2C. I 1=I 2，U 1＞U 2 D ．I 1＝I 2，U 1＜U 2 6．如图3所示的电路，当开关由断开变为闭合时，各表的示数变化为〔 〕 A ．两表的示数都变小 B ．两表的示数都变大C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变大，电压表的示数不变得分 评卷人导体两端电压 导体的电阻 通过导体的电流2V 5Ω 0.4A2V 10Ω 0.2A2V 20Ω 0.1A7．如图4所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S闭合，电流表的示数为[ ]A．0.5A B．2AC．1A D．1.5A8．如图5所示电路，电源电压为12V，R2为100Ω，当S闭合时，电流表的示数为0.6A，如把S 断开，电流表的示数为 [ ]A．0.1A B．0.2A C．0.4A D．0.6A9．将同种材料制成的长短相同，粗细不同的两段导体并联起来接入电路中，则: [ ]A．流过粗导体的电流大B．流过细导体的电流大C．流过两段导体的电流一样大D．上面三种情况都有可能得分评卷人二、填空题（共30分，第10—14小题每空1分，第15—19题2分）10. 在电压不变的情况下，和_____成反比；在电阻一定的情况下，_____和_____成正比。

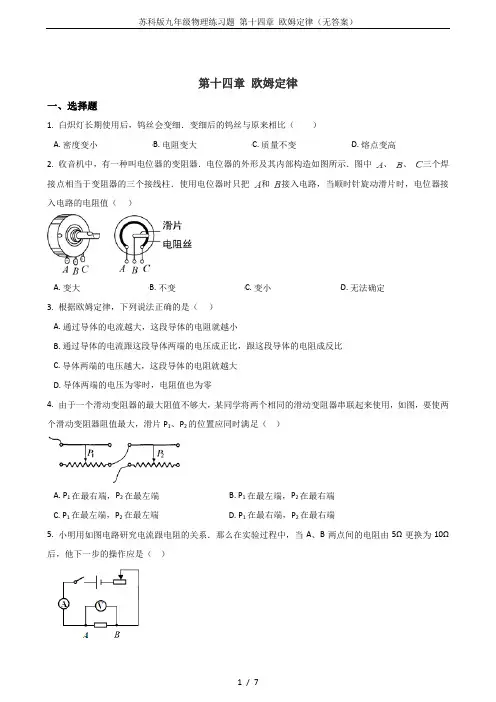

第十四章欧姆定律一、选择题1. 白炽灯长期使用后，钨丝会变细．变细后的钨丝与原来相比（）A. 密度变小B. 电阻变大C. 质量不变D. 熔点变高2. 收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中、、三个焊接点相当于变阻器的三个接线柱．使用电位器时只把和接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值（）A. 变大B. 不变C. 变小D. 无法确定3. 根据欧姆定律，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比C. 导体两端的电压越大，这段导体的电阻就越大D. 导体两端的电压为零时，电阻值也为零4. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端5. 小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（）A. 记录电流表和电压表的示数B. 将变阻器滑片向右滑动C. 将变阻器滑片向左移动D. 增加电池的个数6. 如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是( )A. 0Ω~10ΩB. 0Ω~20ΩC. 5Ω~20ΩD. 2.5Ω~10Ω7. 将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A. a和bB. a和cC. c和dD. b和d8. 如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x 的电路，其中不可行的是（）A. B.C. D.9. 一根铝制导线电阻是R，要使这根导线电阻变大，可采取的办法是（）A. 将这根铝导线拉长后接入电路B. 将这根铝导线对折后接入电路C. 由公式R =' U' / I可知，增大导线两端的电压或减小通过导线的电流即可D. 用长度、横截面积相同的铜导线代替这根铝导线接入电路10. 下列因素中，对导体电阻大小起决定作用的是（）A. 导体的长度B. 导体两端的电压C. 通电导体的电流D. 导体是否接入电路11. 一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V电压时，它的电阻是（）A. 0.2ΩB. 2.5ΩC. 5ΩD. 7.5Ω12. 电路中的两段导体A和B中的电流与其两端电压的关系图线如图所示。

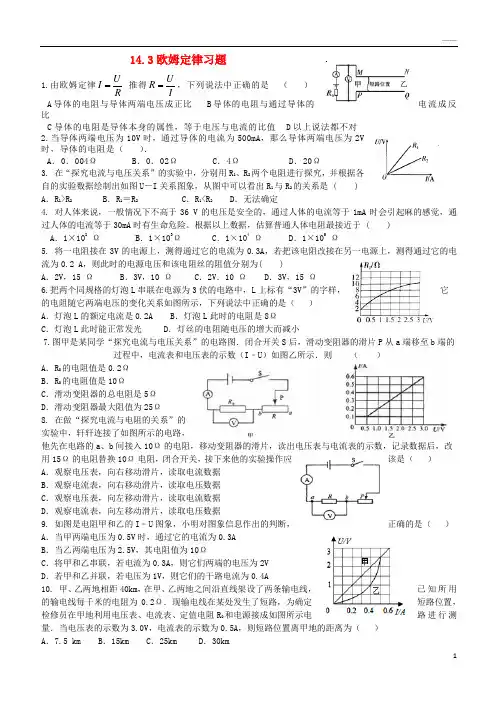

14.3欧姆定律习题1.由欧姆定律R U I =推得IU R =，下列说法中正确的是 （ ） A 导体的电阻与导体两端电压成正比 B 导体的电阻与通过导体的电流成反比C 导体的电阻是导体本身的属性，等于电压与电流的比值D 以上说法都不对 2.当导体两端电压为10V 时，通过导体的电流为500mA ，那么导体两端电压为2V时，导体的电阻是（ ）．A ．0．004ΩB ．0．02ΩC ．4ΩD ．20Ω3. 在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图U －I 关系图象，从图中可以看出R 1与R 2的关系是 ( ) A ．R 1>R 2 B ．R 1＝R 2 C ．R 1<R 2 D ．无法确定4. 对人体来说，一般情况下不高于36 V 的电压是安全的，通过人体的电流等于1mA 时会引起麻的感觉，通过人体的电流等于30mA 时有生命危险。

根据以上数据，估算普通人体电阻最接近于 ( )A ．1×102 ΩB ．1×103ΩC ．1×104 ΩD ．1×105Ω5. 将一电阻接在3V 的电源上，测得通过它的电流为0.3A ，若把该电阻改接在另一电源上，测得通过它的电流为0.2 A ，则此时的电源电压和该电阻丝的阻值分别为( )A ．2V ，15 ΩB ．3V ，10 ΩC ．2V ．10 ΩD ．3V ，15 Ω6.把两个同规格的灯泡L 串联在电源为3伏的电路中，L 上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（ ） A ．灯泡L 的额定电流是0.2A B ．灯泡L 此时的电阻是8ΩC ．灯泡L 此时能正常发光D ．灯丝的电阻随电压的增大而减小7.图甲是某同学“探究电流与电压关系”的电路图．闭合开关S 后，滑动变阻器的滑片P 从a 端移至b 端的过程中，电流表和电压表的示数（I ﹣U ）如图乙所示．则 （ ）A ．R 0的电阻值是0.2ΩB ．R 0的电阻值是10ΩC ．滑动变阻器的总电阻是5ΩD ．滑动变阻器最大阻值为25Ω8. 在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a 、b 间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）A ．观察电压表，向右移动滑片，读取电流数据B ．观察电流表，向右移动滑片，读取电压数据C ．观察电压表，向左移动滑片，读取电流数据D ．观察电流表，向左移动滑片，读取电压数据9. 如图是电阻甲和乙的I ﹣U 图象，小明对图象信息作出的判断，正确的是（ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V ，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．若甲和乙并联，若电压为1V ，则它们的干路电流为0.4A 10. 甲、乙两地相距40km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0V ，电流表的示数为0.5A ，则短路位置离甲地的距离为（ ） A ．7.5 km B ．15km C ．25km D ．30km11. 当某导体两端电压是3V 时，通过它的电流是0.2A ，则该导体的电阻是 Ω；当它两端电压为0V 时，该导体的电阻为 Ω．12. 一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0.4 A ，现将该小灯泡接在12V 的电源上，为使其正常发光，还应_______联一个_______Ω的电阻。
