专题四（欧姆2）

1. （2019四川达州7）下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（）

2. （2019四川达州9）如图所示，电源电压保持不变，R1、 R2、 R3为定值电阻，且R2=R3=20Ω.闭合开关S,电压表V1和V2的示数之比为4:3,此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2,闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2.此时电路消耗的总功率为P2，则下列结果正确的是（）

A．R1=10Ω I1:I2=3:2 P1:P2=1:10 B．R1=5Ω I1:I2=2:3 P1:P2=1:10

C．R1=10Ω I1:I2=3:2 P1:P2=10:1 D．R1=5Ω I1:I2=2:3 P1:P2=10:1

3. （2019四川达州10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω,电压表的量程为0~15V。电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（）

A．电源电压为20V

B．R的阻值为5Ω

C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30Ω

D．开关S闭合后电路消耗的最小功率为14.4W

4. （2019山东德州12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（） A．电表a为电流表，且示数为1A B．电表b为电压表，且示数为3V

C．电表c为电流表，且示数为0.25A D．闭合开关S，电路消耗的总功率为2.25W

5. （2019江苏扬州9）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）

A．滑片向左滑动，电流表示数增大，电压表示数减小

B．滑片向左滑动，电流表、电压表示数都增大

C．滑片向右滑动，电流表、电压表示数都增大

D．滑片向右滑动，电流表示数减小，电压表示数增大

6. （2019江西省17）处理物理实验数据时，经常选用坐建立坐标系。如图8所示，所建立的坐标系符合物理要求的是（）

7. (2019江西省11）以下四位物理学家中，没有用他的名字命名为物理定律的是（）

A.欧姆 B.焦耳 C.牛顿 D.阿基米德

8. （2019江西省16）如图7所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。当S1由1掷到2时，下列说法正确的是（）

A.电流表示数变小，小灯泡正常发光 B.电压表示数不变，小灯泡发光暗淡 C.电流表示数变小，电压表示数变小 D.电压表示数不变，电流表示数变大

9.（2019呼和浩特市6）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）

A.同时闭合两个开关，两只灯泡电流是相同的

B若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大

C.若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏

D.若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏

10.（19益阳）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（）

11.（19长春）.如图所示，电源两端的电压恒定。闭合开关S1，小灯泡发光，再闭合开关S2，则（）

A.小灯泡变亮 B.电流表示数变小 C.电压表示数不变 D.电路的总电阻变大

12. （19吉林）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙

下列判断中正确的是（）

A. U甲=U乙 B.U甲＜U乙 C..U甲＞U乙 D.无法确定

13. （19吉林）如图2所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）

A.变阻器断路 B.小灯泡短路

C.电流表短路 D.小灯泡断路 14. （2019湖北宜昌）用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。

甲：多节干电池串联接入MN；

乙：电池与滑动变阻器串联接入MN；

丙：电池先后与不同定值电阻R′串联接入MN。

可行的方案是（）

A．仅有甲 B．仅有乙

C．仅有甲、乙两种 D．甲、乙、丙都可行

15. （2019湖北宜昌18）物理学中经常看到形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x虽然可由y、z计算，但与y、z无关。下列四个公式中，属于前一种情形的是（）

A．电阻R＝ B．密度ρ＝

C．比热容c＝ D．电流I＝

16. （2019湖南衡阳14）如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为

A . 2A B.1.5A

B. 1.2A D.0.5A

17. （2019湖南娄底6）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）

A. 通过滑动变阻器的电流变小

B. 电路中的总电流不变

C. 电流表和电压表的示数都逐渐变大

D. 电压表示数与电流表示数的比值不变

18. （2019湖北襄阳9）如图所示,电源电压保持不变。闭合开关s,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是（）

A.电流表A1的示数变大 B.电压表的示数变大

C.电压表v的示数与电流表A2的示数的比值变大 D.电压表v的示数与电流表A2的示数的乘积变大

19.（2019湖北襄阳10）在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是（）

A.可能是灯L断路,电流表的示数变小 B.可能是电阻R短路,电压表的示数变大

C.可能是灯L短路,电压表的示数变大 D.可能是电阻R断路,电流表的示数变小

20. （2019湖南郴州16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）

A．电流表A1 变小，A2变小，电压表V不变

B．电流表A1变小，A2不变，电压表V不变

C．电流表A1变小，A2变小，电压表V变大

D．电流表A1不变，A2变大，电压表V变小

21. （2019湖南郴州17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）

A．灯泡L断路 B．电阻R断路

C．灯泡L短路 D．电阻R短路

22.（2019重庆a12.）.图8的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V。闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______ A。当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V。

23.（2019云南昆明15）如图8甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图8乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。

24.（2019云南昆明17）为解决山区缺水问题，一些农户修建了水窖，在雨季将雨水收集到水窖中，以备干早季节使用。小明家也修建了这样一个水窖，形状如图10所示。为便于观察储水愔况，小明在水窖底部安装了一个压力传感器，压力大小在显示屏上显示。压力大表示水窖中的水较________。用水过程中发现，虽然每天用水量基本相同，但每天压力大小下降却不相同，而且随着储水盘的减少，下降得越来越快，出现该现象的原因是_______________________。

25.（2019黑龙江齐齐哈尔21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。电压表V与电流表A示数的比值。（均选填“变大”、“变小”或“不变”）

26.（2019黑龙江绥化17）将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝_________Ω．若R两端电压为0，则R＝__________Ω。

27. （2019黑龙江绥化22）图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了__________A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是_________W．

28. （2019湖北鄂州17）如图所示，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那段导线改接到C点，电压表的示数为3V．已知R1＝5Ω，则电阻R2两端的电压为______V，通过R2的电流为 _______A．如果他保持电压表接B点不动，将电压表接A点的那段导线改接到C点，这种接法是错误的，理由是__________________________________。

29.（2019四川南充19）如图甲所示电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2＝10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为_________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值_________Ω。

30. （2019四川内江26）(8分)如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。工作电路中的加热器正常工作时的电功率为1. 0kW，控制电路中的电阻R′为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω。当控制电路的电流达到0.04A时，继电器的衔铁被吸合;当控制电路中的电流减小到0.024A时，衔铁被释放，则:

九年级物理欧姆定律专题练习(附标准答案)

一、串联电路

1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路 1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围

1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。根据欧姆定律，可列出方程：I=4.5/(R1+R2)，U=4.5R2/(R1+R2)。为保护电表，滑动变阻器的变化范围应为0~15Ω。当R2=8Ω时，I=0.5A，U=2V。 1、在图2所示的电路中，电源电压为12V且保持不变，R1=R3=4Ω，R2=6Ω。求解如下：

苏科版九年级物理上第十四章欧姆定律(A卷)

第十四章欧姆定律单元测试卷(A)

(考试时间：4 5分钟满分：1 00分)

一、填空题(每空1分，共2 4分)

1．我国家用电灯、电视机的电压是________V，合________kV，一节干电池的电压是________V。

2．经验证明，只有________V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟________成正比，人体也是一个________．电压越高，通过的电流越大，大到一定程度就有危险了。身体潮湿时人体电阻会变小．人体的安全电压________ (选填“变高”、“变低”或“不变”)。

3．一个阻值为10Ω的定值电阻，它两端的电压为3 V时，通过它的电流是________A。

当通过它的电流为1．5 A时，它两端的电压是________V。当电阻两端没有加电压

时，它的电流是________A，电阻是________Ω。

4．五光十色的节日彩灯串联在电路中，如果都不亮，这可能是由于电路发生了________路，如果只有一个彩灯不亮，而其它灯亮度稍稍增加了一些．可能是这只彩灯被________路。

5．如图所示是实验室常用的滑动变阻器，它的铭牌上标有“50Ω1 A”字样．表示此变阻器电阻的变化范围是_______Ω，它是通过改变电路中电阻线的_______来改变电阻的器件。当把A、D连入电路，欲使电路中的电流增大，须将滑片P向_______端移动．

6．如图所示的电路中，当闭合开关S后，在滑动变阻器的滑片P向右移动的过程中．电流表的示数将_________，电压表的示数将________。(均选填“变大”、“变小”或“不变”)

7．如图所示，S2闭合，S1断开时，灯L1两端电压为2 V，L2两端电压是4V。当S1、S2同时闭合时，灯L1两端电压是_________V，灯L2两端电压是________V。

8．一只灯泡其电阻是12Ω，正常工作时两端的电压为6 V，现把它接到9V的电源上，要使它正常发光，需要给它_______联一个_______Ω的电阻。

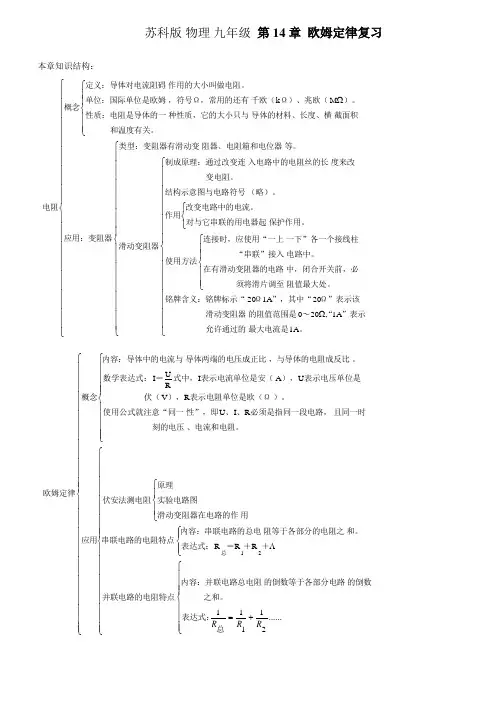

苏科版物理九年级第14章欧姆定律复习

本章知识结构：

。最大电流是　　　　　允许通过的”表示“的阻值范围是　　　　　滑动变阻器Ω”表示该”，其中“Ω　铭牌含义：铭牌标示“阻值最大处。　　　　须将滑片调至中，闭合开关前，必在有滑动变阻器的电路电路中。　　　　“串联”接入一下”各一个接线柱连接时，应使用“一上使用方法保护作用。对与它串联的用电器起改变电路中的电流。作用（略）。结构示意图与电路符号　　　　　变电阻。度来改入电路中的电阻丝的长制成原理：通过改变连滑动变阻器等。阻器、电阻箱和电位器类型：变阻器有滑动变应用：变阻器　　　和温度有关。　截面积导体的材料、长度、横种性质，它的大小只与性质：电阻是导体的一）。Ω）、兆欧（千欧（，符号Ω，常用的还有单位：国际单位是欧姆作用的大小叫做电阻。定义：导体对电流阻碍概念电阻1A1A,200201A20Mk～

......21111RRRRIURVUAIRUI21RRR总表达式：之和。的倒数的倒数等于各部分电路内容：并联电路总电阻并联电路的电阻特点＋＋＝表达式：和。阻等于各部分的电阻之内容：串联电路的总电串联电路的电阻特点用滑动变阻器在电路的作实验电路图原理伏安法测电阻应用、电流和电阻。　　　　　　刻的电压且同一时必须是指同一段电路，、、性”，即使用公式就注意“同一）。表示电阻单位是欧（Ω），　　　　　伏（表示电压单位是），表示电流单位是安（式中，＝数学表达式：。，与导体的电阻成反比导体两端的电压成正比内容：导体中的电流与概念欧姆定律总
