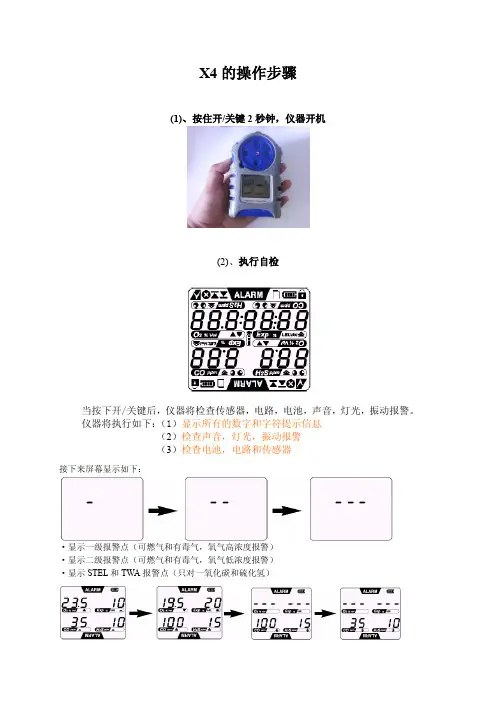

X4的操作步骤
(1)、按住开/关键2秒钟，仪器开机
(2)、执行自检
接下来屏幕显示如下：
·显示一级报警点（可燃气和有毒气，氧气高浓度报警） ·显示二级报警点（可燃气和有毒气，氧气低浓度报警） ·显示STEL 和TWA 报警点（只对一氧化碳和硫化氢）
当按下开/关键后，仪器将检查传感器，电路，电池，声音，灯光，振动报警。

仪器将执行如下：（1）显示所有的数字和字符提示信息
（2）检查声音，灯光，振动报警 （3）检查电池，电路和传感器
(3)、自检是否通过
另外，仪器将会定期的检查电池，电路和传感器。

！注意：如果自检失败，应重新进行自检，如果再次失败请联系当地代理/服务商。

(4)、进入测量模式
(5)、解除报警
自检通过
正常显示
报警提示符号将
警符号（一级）
报警提示符号将
警符号（二级）
(6)、关机
修改报警值步骤
（1）、打开仪器至正常显示 （2）、同时按住上/下键，直到声音响起后松手
（3）、再按上键或下键选择到报警值界面 （4）、再按开关键，选择需要设置的气体
（5）、按上键或下键进行报警值的设置
（5）都设置完了，等20秒仪器自动回到检测模式
如何装电池。

华为技术有限公司（杭州华为二期生产基地）楼宇自控系统操作说明Building Automation SystemOperation and Maintenance Manual1.监控范围1.1空调系统空调机组监控内容如下：空调机组水阀控制；现场风机自动或手动启动后，DDC检测到风机运行状态反馈信号<>,当这图标绿色并转动的时候, 反馈信号为On(运行),反之,则为Off(停止).当反馈信号为On(运行)后，将检测当前的送风温度和设定温度PID调节水阀开度。

如果送风温度高于设定温度，水阀执行器将被驱动打开直至全开位置；如果送风温度低于设定温度，水阀执行器将被驱动关闭直至全关位置；保证送风温度维持在设定温度范围内。

<>同时，在中央电脑上，可手动打开水阀，点击参数，在弹出的对话框中在PV栏中输入水阀执行器的开度(0%~100%)使用键盘回车键确认即可。

此时，水阀的开度将被手动保持<>，不受送风温度和设定温度的调节控制。

如果将该水阀控制点设定在自动调节状态，只需要点击PV值对应放弃控制按钮即可。

则该点的控制将按照送风温度和设定温度PID自动调节。

（水阀执行机构要求部分(BAS)：）（执行器工作电源要求是24Vac；控制信号是标准的0-10VDC或2-10VDC输入；）设定温度修改：软件系统程序默认初始设定温度为25.5度，如果需要调整，直接点击该点，在方框中输入需要修改的温度参数按回车键确认即可。

风阀的控制和水阀差不多，是根据当前二氧化碳浓度和设定值PID控制风阀开度，操作上与风阀的一致。

变频器频率调节:这里的变频器调节在自动情况下是根据风道静压与其设定值PID控制调节的,而两个风道静压之中取最小值运算,通过自动调节频率保证风道静压维持在设定值的范围内.如若想手动调节频率,和水阀的操作一致.过滤网的压差报警状态监视，提醒用户及时清洗过滤网；过滤网报警将不会停止风机运行；（正常）（报警）启停控制：在自动模式下风机将按照预先设定的时间程序自动起停。

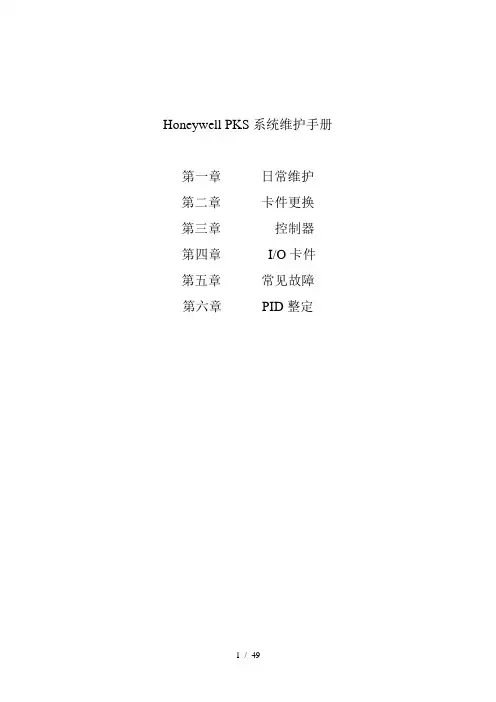

Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章I/O卡件第五章常见故障第六章PID整定系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。

系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。

1.1日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。

为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。

4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。

5）过程控制计算机机柜间内禁止使用无线对讲设备。

6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。

工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。

技术组成员在维修完设备后应做好设备规格化工作。

7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，机、其他未明确但属于共有的设备等完好。

8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。

布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。

9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。

施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。

目录目录......................................... 错误!未定义书签。

1、BAS系统设备检测及调试步骤(STAM)概述.............. 错误!未定义书签。

2、DDC 加电检测..................................... 错误!未定义书签。

Excel 50加电检测步骤............................... 错误!未定义书签。

XL50 DDC测试报告................................. 错误!未定义书签。

Excel 100 加电检测步骤............................. 错误!未定义书签。

XL100 DDC测试报告............................... 错误!未定义书签。

Excel 500 加电检测步骤............................ 错误!未定义书签。

XL500 DDC－测试报告............................ 错误!未定义书签。

3. BA系统监控设备现场调试方案....................... 错误!未定义书签。

空调机组的调试方案.................................. 错误!未定义书签。

空调机组“关”状态下的目视及功能测试.............. 错误!未定义书签。

空调机组送风风机启停检查.......................... 错误!未定义书签。

空调机组温度控制.................................. 错误!未定义书签。

空调机组过滤器报警................................ 错误!未定义书签。

连锁功能测试...................................... 错误!未定义书签。

霍尼韦尔温控器-CM707型可编程房间温控器使用说明书(2007-11-6 14:49:16)[发送到微博]分类：未分类标签：霍尼韦尔温控器说明书 |CM707型可编程房间温控器可实现一周，每天4 段自由编程温度控制。

是与家用燃气独立采暖系统配套使用的理想产品。

CM707可根据用户的作息时间及生活规律，设定一周的合适的房间温度，达到节能、舒适的要求。

温控器工作原理：温控器编程工作的执行顺序如下图所示：此温控器工作原理如上图所示：每天，温控器将在第一段设定时间开始时，按所设定的房间温度T1控制锅炉运行。

当到达设定时间二时，按设定温度T2控制锅炉运行。

直到最后一段。

在此之后，直到到达第二天的第一段开始时间。

开始第二天的工作过程。

一周的最后一段将与下周一等第一段衔接，循环控制。

各功能键使用及显示状态说明：1. 时间调节键:用来更改时间,编程时用来更改各程序段起始时间,“+”为时间上调,“-”为时间下调.2.星期调节键:按下可调整当前所在日期(以星期计),按下此按键屏幕上方黑点会随之移动,即可调整所在星期.3.程序拷贝键:当编程时如有几天程序一样,在编制好一天程序后,可按此按键将此天程序拷贝至其它天.4.外出休假选择键:当短期外出时,如出差,旅行度假,可按此键设定出行天数及出行期间房间温度.5. 电池低电量显示:当电池电量不足时,屏幕此处黑点闪动.6. 时间显示:以每天24小时显示时间.7. 燃烧状态显示:有火苗时为工作状态,无火苗时为停止状态.8. 星期显示:屏幕上方有7个数字,黑点所处位置为当前星期.9. 温度显示:可显示房间实际温度及设定温度.10. 设定温度调节键:可上下改变设定温度.11. 信息显示键:用来完成温度显示位置的房间实际温度显示和设定温度显示的切换.12.自动模式按键:按下此键即进入自动模式,温控器按照事先设定好的程序控制壁挂炉运行.13.手动模式按键:按下此键即进入手动模式,按照当前设定温度控制壁挂炉,不按照设定程序运行。

霍尼韦尔Honeywell公司简介Honeywell 公司是一家拥有270 多亿美元营业额，在航天和航空产品和服务、楼宇和工业控制技术、汽车产品、发电系统、特种化学品、纤维和先进材料等多种技术和制造方面起着领导潮流作业的企业。

Honeywell 公司致力于向全球用户提供高质量产品、成套系统供应和服务。

Honeywell 公司的产品涉及大多数人的日常生活及各方面。

不论你是在飞机上、驾驶汽车、房间的供暖或降温、还是公寓的设备、就医或参加体育运动等方面都离不开本公司产品。

Honeywell 公司总部位于（美国）新泽西州的Morriston 市，在95个国家雇用了约120，000 名职工，在全世界经营几百家工厂。

Honeywell 公司的主要业务范围为：航空航天产品和服务，电子材料，楼宇控制产品及服务，工业控制产品及服务，磨擦材料，聚合物，特种化学品，涡轮增压机，交通运输和能源产品。

Honeywell 公司是在1999 年6 月通过Allied Signal（联信）公司和Honeywell（霍尼韦尔）公司合并后重新组成的。

合并的两家公司都具有悠久的历史。

Allied Signal 公司的历史可追溯到本世纪初。

Allied 化学品和燃料公司成立于1920 年，它是由五家美国化学品公司组成的，这些公司的历史都可追溯到十九世纪后期。

1985 年，Allied 公司与Signal 公司合并。

Allied Signal（联信）公司成为一家在技术和制造领域领导潮流的高科技公司，其股票是Dow Jones（道·琼斯）30 种主要工业股票之一。

Honeywell 公司成立于1885 年，最初它研制了一个能更平稳地调节房间供暖用的燃煤炉气门的革新装置。

这个产品最终成为世界最流行的恒温器，即“Honeywell Round”（Honeywell Round 是这种恒温器的商标名）。

一个多世纪以来，公司在控制技术方面的创新使Honeywell 成为世界上楼宇、工业和航空航天用控制设备的主要供应者之一。

Honeywell楼宇控制系统简介1. 系统概述2. EBI系统的特点3. EBI系统的操作界面4. 数据报表5. 实时数据库6. 报警管理7. 趋势图8. EBI系统结构9. EBI系统和Excel 5000楼宇自控系统的关系10.Excel 5000楼宇自控系统的优点11. 现场控制器的特点Honeywell楼宇控制系统简介美国HONEYWELL公司在1975年开发的世界第一套集散控制系统TDC-2000，引起了自动控制领域的一场革命，集散系统已成为控制技术的主流。

集散系统的主要特点是在现场控制域内的通信总线是无主式的，点对点的同层通信。

HONEYWELL公司EXCEL5000建筑物自动化系统的控制总线（分站总线）就是这种结构，它与其他类型产品（大多采用所谓主从式的线路结构）有很大的不同，也可以说，HONEYWELL 公司建筑物自动化系统是符合中国国家标准规定的集散型控制系统。

EXCEL5000控制总线的特点是所有现场的分站（控制器），直接挂在分站总线上，中央站也挂在这条总线上，它们之间没有主控制器，网络控制器之类设备环节，从而保证了现场控制器的独立工作能力，实现了集散系统的控制分散，提高了建筑物自动化系统的可靠性。

1.系统概述美国Honeywell公司推出的EBI系统是一套应用于楼宇集成管理的组件。

EBI的模块化设计方案不论大型楼宇系统还是小型用户都能提供对对其系统的彻底控制，EBI的开放性使其具有提供对各种现有系统及过程的强大组合集成能力。

EBI包含有功能强大的组件，它们是：楼宇控制管理系统（Building Automatic Control System）、生命保障（火灾报警）管理系统（Life ＆Safety Management System）、安保管理系统（Security Management System）。

其中的任何一个组件都能使您更好地管理大楼中的每一个细节，而它们的强力组合提供了企业楼宇自控管理的“全景图”。
