摩托车传统电喷系统零部件结构原理和主要参数介绍

摩托电喷原理
摩托电喷原理简介
摩托电喷是一种燃油喷射系统，它使用电子控制单元（ECU）来控制燃油喷射器，精确地喷射燃油到发动机中，从而实现更高的燃烧效率和动力输出。

其原理如下：
1. 燃油供给系统：摩托电喷系统通常由燃油泵、燃油滤清器和燃油压力调节器组成。

燃油泵将汽油从油箱抽取，并通过燃油滤清器去除杂质，最后将燃油送入燃油压力调节器。

2. 电子控制单元（ECU）：ECU是摩托电喷系统的核心部件，它监测和控制各个传感器的信号，并根据这些信号调整燃油喷射量。

ECU还通过点火系统和其他控制装置来确保喷油器在
正确的时间点进行喷油。

3. 传感器：摩托电喷系统的传感器包括氧传感器、引气温度传感器和节气门位置传感器等。

氧传感器能够检测发动机排气中的氧气含量，从而帮助ECU决定燃油喷射量。

引气温度传感
器和节气门位置传感器则提供有关进气温度和节气门开度的信息，以便ECU进行更精确的燃油喷射控制。

4. 燃油喷射器：摩托电喷系统使用电磁控制单元来打开和关闭燃油喷射器。

当ECU接收到传感器的信号后，它会计算出所
需的燃油喷射量，并发送指令给燃油喷射器，使其按时喷射适量的燃油到进气道中。

5. 喷油时间控制：ECU通过控制燃油喷射器的打开时间来调
节燃油喷射量。

根据传感器的信号，ECU计算出所需的喷油
时间，并将信号传输给喷油器。

喷油器在指定的时间内喷射燃油，以满足发动机的需求。

总结：摩托电喷系统通过使用ECU、传感器和燃油喷射器，
实现了对燃油喷射量的精确控制。

这种技术可以提高燃烧效率、减少废气排放，并提供更高的动力输出和燃油经济性。

油门全开位置：
3.9 2.5(Rab Rac Rbc ) 4.9 Rab
2）调压阀。从油泵出来的 燃油压力是波动的，但是提 供给喷油器的燃油压力必须 是平稳的。调压阀的作用就 是是调压和稳压的作用。保 证输送给喷油器的燃油压力 达到规定的值。
3）滤油器。喷油器的喷油 孔直径非常小，否则就不能 起到比较好的雾化效果了。 因此微小的杂质都会引起他 的堵塞。滤油器就起到了保 护喷油器的重要责任。任何 细小的杂质都不能通过它。
结束语
其它方面有关电喷电器件的就是： （1）仪表，主要就是在仪表上加了个故障指
示灯，其转速表机芯所采集的信号是正信 号。相对来说改动不大。 （2）电缆，要增加一电喷系统的专用的电 缆，采用专用的插接件等。
二、电喷系统的基本原理
电喷与化油器截然不同，其供油 量不再受进气管负压的被动控制，取 而代之的是一种脉冲电流波。电喷的 供油由燃油单元来完成，燃油单元包 括油泵和喷油器。脉冲波驱动燃油单 元，将燃油直接喷射到进气阀附近， 在进气道上基本没有残留。脉冲波的 信号由电子控制单元（ECU）发出， 喷油量与脉冲波的脉冲宽度成正比。 ECU根据发动机当前的状态（油门开 度、发动机转速等），在燃油需求量 曲面上确定一个最佳喷油量，然后计 算出脉冲波的宽度，再驱动燃油单元 喷射燃油。燃油需求量经过大量试验 形成密集的点最终制成一个曲面，被 预先储存在ECU中，这个曲面还有一 个学术名称叫做“喷油MAP”。
16位的MCU 内部有压力传感器 启动电压6～9V 工作电压9 ～16V
2、传感器。
传感器一般包括节气门开度传感器、进气温度传感器、缸头 温度传感器、氧传感器、压力传感器、曲轴位置传感器等等。
1) 节气门开度传感器一般集成在节气门体上，它可以监测发 动机负荷的变化，随时“提醒”ECU改变点火和喷油信号。

摩托车电喷原理
摩托车电喷系统是一种以电子控制为基础的燃油喷射系统，用于替代传统的化油器系统。

其工作原理可分为以下几个部分：
1. 传感器：电喷系统中包含各种传感器，如空气流量传感器、氧气传感器、曲轴位置传感器等，用于测量引擎工作的各种参数。

2. 控制单元：电喷系统的控制单元是电喷系统的大脑，它接收传感器提供的数据，并根据这些数据计算出最佳的燃油喷射量和时机。

3. 燃油喷射器：燃油喷射器是电喷系统中最重要的部分之一，它负责将计算出的燃油喷射量以喷雾形式喷入进气道中。

通过控制喷射器的喷油时间和喷油量，可以实现精确控制燃油的供应。

4. 火花塞：电喷系统中的火花塞起到点火作用，它通过接收控制单元的指令，在适当的时机产生火花，点燃喷入进气道的燃油混合物。

整个电喷系统通过不断的数据采集和计算，可以实现对引擎工作参数的实时监测和精确控制，从而提高燃油的利用效率和引擎的性能，减少尾气排放。

与传统的化油器系统相比，电喷系统具有更好的响应速度和更大的调节范围，适应性更强，所以在现代摩托车中得到广泛应用。

III阶段（g/km）
IV阶段（g/km）
CO
HC
NOX
HC+NOX
PM
C O
HC NO HC+NOX
X
PM
2.30 0.2 0.15
1.0 0.1 0.08
柴油车
0.64
0.50
0.56 0.05 0.5
0.25 0.30 0.025
2020/5/17
排放基础知识介绍
第Ⅰ、Ⅱ阶段的试验运转循环
2020/5/17
□ 瞬态燃油控制
□ 怠速点火角修正
□ 爆震修正
□ 空调控制功能检验
□ 碳罐清洗功能
最终标定：
□ 优化排放 □ 故障诊断及通讯功 能 □ 跛行功能验证
2020/5/17
电喷开发流程介绍
燃油系统标定
A/F O2 Corr. MAT/CTS
充气效率 V-bat
MAP
BPC
基本喷油脉冲宽度 喷油时间计算
DFCO
电喷系统结构与工作原理
2020/5/17
• 什么是“电喷”？ • Electronic painting? • NO! • 电喷=电控燃油喷射 • 一般称为“发动机管理系统” • 即“Engine Management System” • 简称EMS • 2020/5/17
发动机工作原理
二、发动机作用
车辆准备
数据审查 批产车检查 数据冻结
2020/5/17
电喷开发流程介绍
系统定义：
零部件特性定义及开发：发动机基础标定： 车辆基础标定：
□ ECM选择
□ 点火线圈选择/开发
□ 验证发动机硬件
□ 燃油系统确定 □ 喷油器选择

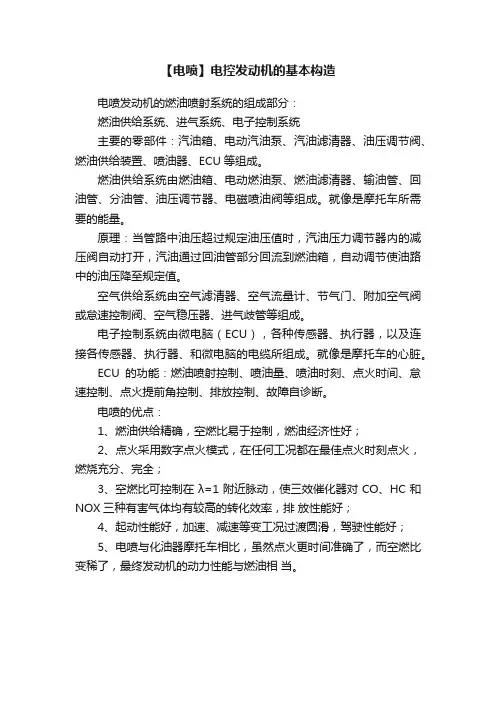

【电喷】电控发动机的基本构造
电喷发动机的燃油喷射系统的组成部分：
燃油供给系统、进气系统、电子控制系统
主要的零部件：汽油箱、电动汽油泵、汽油滤清器、油压调节阀、燃油供给装置、喷油器、ECU等组成。

燃油供给系统由燃油箱、电动燃油泵、燃油滤清器、输油管、回油管、分油管、油压调节器、电磁喷油阀等组成。

就像是摩托车所需要的能量。

原理：当管路中油压超过规定油压值时，汽油压力调节器内的减压阀自动打开，汽油通过回油管部分回流到燃油箱，自动调节使油路中的油压降至规定值。

空气供给系统由空气滤清器、空气流量计、节气门、附加空气阀或怠速控制阀、空气稳压器、进气歧管等组成。

电子控制系统由微电脑（ECU），各种传感器、执行器，以及连接各传感器、执行器、和微电脑的电缆所组成。

就像是摩托车的心脏。

ECU的功能：燃油喷射控制、喷油量、喷油时刻、点火时间、怠速控制、点火提前角控制、排放控制、故障自诊断。

电喷的优点：
1、燃油供给精确，空燃比易于控制，燃油经济性好；
2、点火采用数字点火模式，在任何工况都在最佳点火时刻点火，燃烧充分、完全；
3、空燃比可控制在λ=1附近脉动，使三效催化器对CO、HC和NOX三种有害气体均有较高的转化效率，排放性能好；
4、起动性能好，加速、减速等变工况过渡圆滑，驾驶性能好；
5、电喷与化油器摩托车相比，虽然点火更时间准确了，而空燃比变稀了，最终发动机的动力性能与燃油相当。

摩托车电喷怠速工作原理摩托车电喷怠速系统是指控制发动机怠速转速的系统，其作用是在发动机怠速时，保持引擎转速稳定，确保发动机正常运转。

本文将介绍摩托车电喷怠速的工作原理。

一、摩托车电喷怠速系统的组成摩托车电喷怠速系统由以下部分组成：1.电喷控制器：控制电喷喷油量和喷油时机。

2.节气门位置传感器：检测节气门开度，将开度信号传送给电喷控制器。

3.空气流量传感器：检测进气量，将气流量信号传送给电喷控制器。

4.怠速控制电机：控制节气门的开度，以维持发动机怠速转速。

5.电磁阀：控制进气道中的空气流量，以维持发动机怠速转速。

二、摩托车电喷怠速系统的工作原理1.启动发动机后，电喷控制器将控制节气门位置传感器和空气流量传感器的信号，计算出发动机所需的油量和空气量，然后控制电磁阀喷出适量的空气，同时控制喷油嘴喷出适量的燃油，以保证发动机正常运转。

2.当发动机处于怠速状态时，电喷控制器将控制节气门位置传感器和空气流量传感器的信号，计算出发动机所需的油量和空气量，然后控制怠速控制电机调整节气门的开度，以维持发动机怠速转速。

同时，电喷控制器还会控制电磁阀喷出适量的空气，以保证发动机正常运转。

3.当发动机负载增加时，电喷控制器将控制节气门位置传感器和空气流量传感器的信号，计算出发动机所需的油量和空气量，然后控制电磁阀喷出适量的空气，同时控制喷油嘴喷出适量的燃油，以保证发动机正常运转。

4.当发动机负载减少时，电喷控制器将控制节气门位置传感器和空气流量传感器的信号，计算出发动机所需的油量和空气量，然后控制电磁阀喷出适量的空气，同时控制喷油嘴喷出适量的燃油，以保证发动机正常运转。

总之，摩托车电喷怠速系统通过控制节气门的开度和空气流量的大小，以及喷油嘴喷油的时机和喷油量的大小，维持发动机怠速转速的稳定，从而保证发动机正常运转。

三、摩托车电喷怠速系统的优点1.精确控制：摩托车电喷怠速系统可以精确控制发动机怠速转速，从而确保发动机正常运转，减少能源浪费和环境污染。

怠速设定
定义
怠速设定是指发动机在怠速工况 下的转速设定，是电喷系统中重
要的参数之一。
作用
怠速设定决定了发动机的稳定性 和舒适性，直接影响驾驶体验和
燃油经济性。
影响因素
怠速设定受到多种因素的影响， 如发动机型号、气缸数、海拔高
度等。
04
电喷系统性能优化及故障排除
电喷系统性能优化
调整点火时间
根据发动机的工况，提前或延迟 点火时间，以获得最佳的燃烧效 果，提高发动机的动力和燃油经 济性。
定义
电喷系统是一种电子控制燃油喷射的系统，它通过传感器和执行器等电子元件，精确控制燃油喷射的时间和量 ，以实现摩托车的优化动力输出和燃油经济性。
特点
电喷系统能够根据摩托车的行驶状态和驾驶员的意图，灵活调整燃油喷射量，以满足发动机在不同条件下的需 求。此外，电喷系统还可以提高摩托车的燃油经济性，减少废气排放，提高环保性能。
影响因素
空燃比受到多种因素的影 响，如燃油品质、进气温 度、压缩比等。
点火提前角
定义
点火提前角是指点火时刻 提前的角度，是电喷系统 中重要的参数之一。
作用
点火提前角决定了燃油燃 烧的时间和速度，直接影 响发动机的功率和扭矩输 出。
影响因素
点火提前角受到多种因素 的影响，如发动机转速、 负荷、海拔高度等。
电脑故障排除
检查发动机电脑的工作情况，如电脑板、连 接线路等部件是否正常工作，以确保发动机 能够正确控制电喷系统的工作。
05
电喷系统在摩托车行业的前景展望
技术发展趋势
01
高度集成化
随着摩托车技术的不断发展，电喷系统将逐渐实现高度集成化，各部件
之间的连接和配合将更加紧密，从而提高系统的整体效率和性能。

摩托车电喷系统介绍对于汽车电喷系统，联合电子公众号的粉丝们应该都比较熟悉了；摩托车电喷系统在工作原理和系统构成上和汽车电喷系统基本类似；下图为标准配置的单缸摩托车电喷系统示意图：整套电喷系统包括：电子控制器、节气门体总成（含：节气门体，节气门位置传感器、进气压力传感器、进气温度传感器、怠速执行器等）、喷油器、点火线圈、氧传感器、转速传感器、油泵模块（含：油泵支架、油泵、调压阀、滤清器等）、发动机温度传感器、碳罐阀等。

摩托车电喷系统特点介绍虽然从系统构成上看，摩托车电喷和汽车电喷几乎没有差异，但是摩托车的特点，决定了二者存在着较大的差别；主要有以下几个方面：进气道压力波动剧烈摩托车一般为单缸机（少量为两缸机，其他缸数占比非常低）；常规的汽车发动机一般为直列4缸，节气门后带有稳压腔，然后通过进气歧管分配到各个气缸；如下图所示；单缸摩托车发动机因为没有进气稳压腔，且歧管容积较小，当节气门处于中小开度时，进气道的压力波动非常剧烈；进气冲程因为活塞下行的抽吸作用，歧管压力迅速下降，当进气门关闭后，歧管的压力又逐渐回升；汽车4缸发动机由于稳压腔的作用，加上4个缸均匀分布的进气过程，实际进气道压力基本保持平稳，仅有小幅度波动；二者进气道压力波形对比见下图。

这种大幅度的进气道压力波动，对于电喷系统的相关流量参数（空气流量、燃油喷射量、怠速空气量、碳罐冲洗流量等）的准确计算带来了挑战；摩托车电喷系统需要根据单缸机的特点，量身定做控制算法。

（对于每缸均采用分立节气门体的两/多缸机也可以看作是两/多个单缸机的组合，他们的进气道压力的特征类似单缸机）两/多缸机排气管布置型式多样化摩托车的排气管是很重要的外观件，根据车辆造型风格的不同，排气管有类似汽车发动机的多缸排气歧管汇总后进入排气总管的方式（催化器和消声器布置在总管）；也有每个缸的排气管（含催化器和消声器）完全独立的方式；这使得排气系统的控制复杂度增加。

发电机功率低，电瓶容量小且容易亏电在摩托车电喷化之前，供油系统用的是化油器，整车运转时主要是点火系统和灯光系统需要供电；加上有的车型配有脚踏起动装置，即使电瓶亏电，整车也可以通过脚踏而正常起动；应用电喷系统后，由于增加了高压油泵、喷油器、怠速执行器、ECU等的耗电，使得原机的供电平衡存在难题。

摩托车电喷系统摩托车电喷系统是现代摩托车上常见的燃油供给系统之一，在提高燃油效率和降低尾气排放方面起到了重要作用。

本文将详细介绍摩托车电喷系统的原理、结构、工作方式以及优缺点等方面。

1. 原理摩托车电喷系统采用电子控制器对喷油器进行控制，实现燃油的精确喷射。

其原理类似于汽车电喷系统，但由于摩托车引擎的特殊性，摩托车电喷系统有着一些独特的设计和调整。

首先，摩托车电喷系统通过传感器获取各项数据，包括发动机转速、油门开度、进气温度等。

然后，电子控制器根据这些数据计算出最佳的燃油喷射量和喷射时机。

最后，电子控制器通过控制喷油器的工作来实现精确的燃油喷射。

2. 结构摩托车电喷系统由几个主要部件组成，包括电子控制器、传感器、喷油器和燃油泵等。

其中，电子控制器是整个系统的核心，负责接收传感器数据、计算喷油量和喷油时机，并控制喷油器的工作。

传感器用于监测各种参数，如发动机转速、油门开度、进气温度等，以提供给电子控制器进行计算和控制。

喷油器负责将燃油喷射到发动机中，确保燃料供给的准确性。

燃油泵用于将燃油从燃油箱中送达至喷油器。

除了上述主要部件，摩托车电喷系统还包括一些辅助组件，如燃油滤清器、油压调节器等。

燃油滤清器可以过滤燃油中的杂质，保证喷油器的正常工作。

油压调节器用于控制喷油器的喷油压力，以确保燃油的喷射准确性和稳定性。

3. 工作方式摩托车电喷系统的工作方式可以分为启动阶段和运行阶段两个阶段。

在启动阶段，电子控制器会向喷油器发送一个高电压脉冲信号，以形成高压雾化器，从而使早期起动更加顺畅。

同时，电子控制器还会通过调整喷油时机和喷油量来保证冷启动时的燃油供给。

在运行阶段，电子控制器会持续地接收和处理来自传感器的数据，并根据这些数据计算出最佳的燃油喷射时间和喷射量。

然后，电子控制器向喷油器发送信号，控制喷油器的喷油时间和喷油量，以实现精确的燃油供给。

4. 优缺点摩托车电喷系统与传统的化油器系统相比，具有很多优点。

电喷式摩托车的原理和结构电喷式摩托车是一种采用电子喷油系统进行燃油供应的摩托车。

与传统的化油器不同，电喷系统通过电子控制器监测和调整燃油供应，从而实现更精准和高效的燃油喷射。

以下为电喷式摩托车的原理和结构的详细介绍：一、电喷式摩托车的原理：1. 传感器：电喷式摩托车通常配备多个传感器，用于检测和监测各种参数，如进气压力、进气温度、曲轴位置等。

这些传感器将获取到的参数信号传输给电子控制单元（ECU）。

2. 电子控制单元（ECU）：ECU是电喷式摩托车的大脑。

它接收传感器的信号，并对其进行处理和解读。

ECU通过算法分析来控制燃油喷射量和时机，并将相应的指令发送给喷油器。

3. 喷油器：喷油器是电喷式摩托车中最关键的部件之一。

它的作用是将燃油喷射至发动机的进气道中。

ECU会根据监测到的参数信号，计算所需的燃油喷射量和时机，并通过脉冲信号控制喷油器的喷射。

4. 燃油泵：电喷式摩托车通常配备电动燃油泵，用于将燃油从油箱中抽取，并提供足够的压力供喷油器喷射。

燃油泵的工作也由ECU控制。

5. 点火系统：电喷式摩托车的点火系统与传统摩托车相似，都采用了CDI点火系统。

ECU会根据各种参数信号计算最佳点火时机，并通过点火线圈触发高压点火信号，使点火塞点火。

二、电喷式摩托车的结构：1. 发动机：电喷式摩托车采用的发动机类型各有不同，包括两冲程发动机和四冲程发动机。

发动机是电喷系统的能量来源，它通过吸气、压缩、燃烧和排气的过程提供动力。

2. 进气系统：进气系统包括进气管、空气滤清器和节气门等组件。

空气滤清器用于过滤空气中的杂质，保证进入发动机的空气干净。

节气门则用于调节空气流量。

3. 排气系统：排气系统由排气管和消音器等部分组成。

排气管将废气从发动机排出，消音器则用于减少废气噪音。

4. 燃油系统：燃油系统由燃油泵、燃油滤清器和喷油器等组件构成。

燃油泵负责将燃油从油箱中供应给喷油器。

喷油器则负责将经过调节的燃油以适当的量和时机喷射到发动机进气道中。

电喷摩托车点火线圈原理电喷摩托车点火线圈是一种关键的点火系统部件，它负责将电池提供的低电压转换为高电压，以点燃汽油和空气混合物，从而进行内燃机的点火。

电喷摩托车点火线圈的原理可以简单概括为以下几个步骤：充电、断电、释放、增压和点火。

首先，点火线圈通过电池提供的低电压进行充电。

这是通过点火线圈的初级线圈（primary winding）来完成的。

点火线圈通常由铜线包裹在铁心上，形成具有高导磁性的线圈。

当电池通电时，电流经过初级线圈产生磁场。

接下来，点火线圈通过发动机控制模块（Engine Control Module，ECM）或点火控制单元（Ignition Control Unit，ICU）发送的控制信号断开电源。

这个控制信号可以是一个开关，也可以是一种电子触点。

一旦点火线圈断电，磁场崩溃并产生一个高电压的电荷。

这个过程发生在点火线圈的细线圈（secondary winding）中。

细线圈通常比初级线圈有更多的匝数，因此产生更高的电压。

根据摩托车型号和设计，细线圈的电压可以达到数千伏。

当细线圈产生高压电荷时，它会被放大和增压。

这是通过细线圈周围的磁场和电荷强度增加来实现的。

增压过程与细线圈的匝数和比例有关。

最后，高压电荷通过点火线圈的高压导线传输到火花塞。

火花塞位于发动机气缸的燃烧室中，当高压电荷到达火花塞时，会在火花塞的电极之间产生一个强大的电火花。

这个电火花可以点燃汽油和空气混合物，引发燃烧过程。

总结一下，电喷摩托车点火线圈通过将低电压转换为高电压，实现了内燃机的点火。

这是通过充电、断电、释放、增压和点火等一系列步骤来实现的。

点火线圈的操作需要与发动机控制模块或点火控制单元的信号配合，以确保点火过程的准确性和效率。

电喷摩托车点火线圈的功能和性能对发动机的工作和性能起着重要的作用。

因此，在维护和保养摩托车时，我们需要定期检查点火线圈的工作状态，并根据需要进行维修或更换，以确保发动机的正常运行和性能。

本田125直接安装在油箱中的电动燃油泵表1 电动燃油泵的输油性能b) 运行噪声试验。

试验前的准备工作如图3所示，噪声测试应当在静音室内进行，背景噪声必须比油泵支架总成的噪声小10 dB(A)美国德尔福T-11电动燃油泵总成外形图电动燃油泵运行噪音试验布置示意图b) 按安装方式分类可分为外置式和内置式2种。

外置式安装在燃油箱外的输油管路中，内置式安装在燃油箱内（见图2），不占用摩托车极其有限的空间，安装使用均非常方便。

目前绝多数摩托车普遍采用内置式，只有极少数老式大排量摩托车（如川崎Z1000）采用外置式燃油泵。

与外置式燃油泵相比，内置式燃油泵不易产生气阻和泄漏，有利于燃油输送和电动机的冷却，且噪声较低。

常见电动燃油泵的基本结构4、电动燃油泵的基本结构与功用图4是常见电动燃油泵的结构图，主要由永磁直流电动机、油泵、限压阀、单向阀、外壳和过滤器等6部件组成。

滚柱式电动燃油泵的结构滚柱式电动燃油泵的工作原理是利用容积变化来输送燃油当电枢旋转时，泵转子随之一同旋转，泵转子齿缺内的滚柱在离心力的作用下，就会紧压在泵体内表面上并随泵转子旋转而产生滑在2个相邻滚柱以及泵转子和泵体之间便形成一个密封的腔室。

由于泵转子偏心安装在电枢轴上，因此当泵转子旋转时，的容积就会发生变化。

在密封腔室容积增大一侧设有进油口，在容积减小一侧的泵体侧设有出油口。

这样，在泵转子旋转过程中，泵体进油口处腔室的容转子泵的工作过程图(3) 叶片式滚柱式电动燃油泵泵油压力脉动大，运转噪声大，使用寿命短。

目前，电控燃油喷射系统趋向于采用平板叶片式电动燃油泵，简称叶片泵，其结构与滚柱式电动燃油泵相似，如图8所示，主要由平板叶片转子与泵体组成。

叶片泵与滚柱泵不同的是，其转子是一块圆形平板，在平板的圆周上制有小槽，叶片上的小槽与泵体之间的空间便形成泵油腔室。

当燃油泵电动机运转时，电机轴带动油泵转子一同旋转。

由于转子转速较高，因此在叶片小槽与泵体进油口之间就会产生真空。

摩托车电喷系统工作原理
1 摩托车电喷系统
摩托车电喷系统是随着引擎技术发展而出现的一种高效、高精度、经济高效的燃油系统，如今已经被广泛应用于摩托车上。

摩托车电喷
系统属于一种新型的电子引擎燃油系统，它使用电子器件对汽油的喷射，依据不同的车辆行驶情况，以更为精确的值供给汽油，确保摩托
车的性能达到最优，同时还可提高燃油的经济性。

1.1 工作原理
摩托车电喷系统是由一个气门控制模块，一个电子油嘴和一个电
控系统组成的，当发动机转速达到一定程度时，发动机控制模块给油
嘴供电，将汽油压入燃烧室，从而实现燃油的喷射。

摩托车电喷系统的电子设备根据发动机转速和负载情况，自动调
节汽油喷射速度，调整比例准确。

检测变量还包括正负转速和气门相位。

摩托车电子控喷系统的发动机燃油量的精确控制，一方面提高了
汽油的经济性，另一方面又不至于影响发动机的性能和燃油效率，能
有效增强发动机的动力和拉动力，节能效果显著。

1.2 优点
摩托车电喷系统的主要优点是发动机可以得到优化和更精确的配烧，可以显著提高发动机效率，让燃油燃烧更加完美，节省燃油，发
动机以更小的噪音、更低的概率出现熔断故障，降低摩托车的被汽油中的的有害气体破坏，从而既节约燃油，又起到净化空气的作用。

同时，它可以提高发动机的最大扭矩，提升车辆的加速性能，有效降低烧机过热，减少发动机每磨损，降低汽油的消耗，延长发动机的使用寿命。

2 结论
摩托车电喷系统可以显著地提高发动机效率，节约燃油，减少废气排放，是提高摩托车性能以及降低燃油消耗的有效手段。

摩托车业主在购车时可以根据自身的需求，采用电喷系统，以达到更经济、更安全的摩托车骑行。

技术专栏：电喷摩托车及其工作原理与结构部件简析昨天，维修视界后台收到网友留言，说让我们发点关于电喷摩托车的内容。

这是一个很深的话题，从哪些方面入手呢？一下子难倒了小编。

好在小编在圈里厮混了多年，认识若干老司机，当即请教。

老司机先为我们讲解了电喷摩托车的基础概念和工作原理，以及电喷摩托车的结构部件。

在这里先共享给大家，请多批评指教。

那么后期，我们还将设立专栏，来讲解一些关于电喷摩托车的维修知识，期待大家关注哦！电喷摩托车是一种新型摩托车，是通过微电脑根据发动机的负荷，控制喷油嘴给需要工作的汽缸喷油，不工作的汽缸不给油。

与传统的化油器摩托车相比，电喷摩托车节油，与同型化油器车比，能节油20%以上；由于实现数字点火和喷油功能，油耗降低，排放改善，所以比化油器车环保，直接达到欧洲11号排放标准，同时还具有易启动的特点，一触即发，怠速稳定。

1，电喷摩托车的工作原理。

化油器用机械方式实现给发动机供油，其供油量与转速或油门开度的关系只能是线性关系，无法保证发动机全工况全天候下的空燃比都能达到理想。

同时，当发动机本身状态发生变化时，化油器不能随机应变，造成大量的能源浪费，并且很不利于燃烧，而使油耗升高，排放恶化。

电喷摩托车采用电喷技术，用电喷系统装置（EFI）取消了化油器装置，采用含有电喷专用软件的微型计算机（ECU）对发动机燃油的供给和点火进行实时智能控制，供油极其精确，使发动机在任何工况任何环境下的空燃比、点火角度随时都能达到最佳，从而使摩托车的油耗降低，排放改善，综合性能大大提高。

2，电喷摩托车的结构部件介绍。

ECU：电控单元的英文缩写，其实是一块集成电路板，负责将从各传感器送来的电信号转化为数字信号并用存储在电路板的可读写存储器内的程序处理，再发出控制信号来控制喷油器喷油和高压线圈点火。

喷油器：负责将燃油喷出并雾化的精密部件，一般是装在节气门体的进气管端。

节气门体：相当于化油器的喉管腔，但没有化油器上的其他部件，但有一个怠速旁通空气通路，当发动机在怠速及低速工况下温度升高后，空气由于受热密度下降而会出现进气量不足的情况，这时靠控制旁通空气通路来补充适量的空气。

摩托车电喷工作原理
摩托车电喷系统是一种常见的燃油供给系统，其工作原理基于电子控制技术，主要包括传感器、控制单元和喷油器三部分。

传感器部分：摩托车电喷系统中包括多个传感器，用于检测和收集有关发动机的运行状态和环境条件的信息。

常见的传感器包括进气压力传感器、进气温度传感器、氧气传感器等。

这些传感器通过电子信号将采集的数据传输给控制单元。

控制单元：控制单元是电喷系统的核心部件，主要负责处理传感器收集的数据，并根据发动机工作状态，决定喷油器喷油量的控制策略。

控制单元内部包括微处理器和存储器，通过计算控制算法，根据来自传感器的实时数据，决定喷油器的喷油时间、喷油量和喷油方式。

喷油器部分：喷油器负责将燃油以雾化喷射的形式喷入发动机的进气道中，确保燃油与空气充分混合。

摩托车电喷系统中通常采用喷油器阀门进行燃油的喷射控制。

当控制单元接收到传感器信息并计算出喷油策略时，会向喷油器发送开启或关闭喷射的指令，喷油器对应地控制喷油阀门的开闭状态，从而实现精确的喷油量控制。

整个系统的工作过程如下：传感器收集到的发动机运行和环境条件数据通过电信号传输给控制单元，控制单元根据预设的控制算法处理数据，并计算出合适的喷油量和喷油时机。

然后控制单元发送指令给喷油器，喷油器根据指令控制喷油阀门的开闭状态，使燃油以适量和正确的时机喷入发动机的进气道中。

这样就可以实现燃油与空气的充分混合，提供适量的燃油给发动机工作，从而确保发动机的正常运行。

电喷摩托车原理
电喷摩托车是一种使用电子控制系统来管理燃油喷射和点火时机的摩托车。

它的工作原理是通过传感器和控制单元来监测和控制燃油喷射的时间和量，以使发动机的燃烧更加高效和环保。

电喷系统主要由以下几个组成部分构成：
1. 传感器：传感器负责监测发动机的转速、进气温度、氧气含量等关键参数，并将这些信息传递给控制单元。

2. 控制单元：控制单元是电喷系统的核心，它接收传感器传递的数据，并根据预设的燃油喷射和点火时机曲线来控制燃油喷射器的工作。

3. 燃油喷射器：燃油喷射器负责将燃油以雾化的形式喷射到发动机的气缸中，确保燃料与空气充分混合。

4. 点火系统：电喷系统还包括点火系统，用于在适当的时机点燃燃烧室内的混合气体。

具体工作流程如下：
1. 当发动机启动时，传感器开始监测关键参数的数值。

比如，进气温度和氧气含量等信息将传递给控制单元。

2. 控制单元根据预设的燃油喷射曲线和点火时机曲线，以及传感器传递的数据，计算出最佳的燃油喷射时间和量，再通过控
制信号将这些信息发送给喷射器和点火系统。

3. 燃油喷射器按照控制信号喷射相应量的燃油到发动机的气缸中。

通过雾化喷射，燃油能更好地与进入气缸的空气混合，提高燃烧效率。

4. 点火系统按照控制信号，在适当的时机点燃燃烧室内的混合气体。

这样，燃烧过程能够顺利进行，驱动发动机正常工作。

总之，电喷摩托车的工作原理是通过传感器和控制单元实现对燃油喷射和点火时机的精确控制，从而提高了发动机的效率和性能。

摩托车传统电喷系统零部件结构原理和主要参数介绍全解传统电喷系统的主要组成部分包括：传感器、电子控制器、喷油器、燃油泵、调速器和气门传动装置等。

传感器是传统电喷系统的重要组成部分，它们负责监测发动机运行状态和环境参数，将获取的数据传输给电子控制器进行处理。

常用的传感器包括氧气传感器、节气门位置传感器、曲轴位置传感器和冷却液温度传感器等。

电子控制器是传统电喷系统的核心部分，它接收传感器提供的数据，并根据预设的程序进行计算和调整，控制喷油器的喷油时间和喷油量。

电子控制器通常包括一块微处理器和一组存储器，用于存储和处理数据。

它还可以通过连线或者无线信号与其他控制系统进行通信，实现对整个发动机系统的集中控制。

喷油器是传统电喷系统中的另一个重要部件，它通过电子控制器的指令来控制燃油的喷射时间和喷射量。

喷油器通常由喷油阀、喷油嘴和控制电磁铁等部件组成。

在运行时，电子控制器会发出一个开启喷油器的信号，喷油阀打开，燃油通过喷油嘴喷射进入气缸进行燃烧。

燃油泵是传统电喷系统中的另一个重要部件，它负责将燃油从燃油箱中抽取，并提供足够的压力供给喷油器。

燃油泵通常由电机、泵体和压力调节器等部件组成。

电子控制器会根据发动机的工作负荷和运行状态来控制燃油泵的运行，保证燃油供给的稳定性。

调速器是传统电喷系统中的一个附属部件，它负责根据发动机的负荷情况和运行状态来自动调整节气门的开启角度，以控制气缸内的进气量。

调速器通常由电机、调节阀和传感器等部件组成。

通过控制节气门的开启角度，调速器可以实现对进气量的精确控制，从而提高发动机的燃烧效率和动力输出。

除了上述部件外，传统电喷系统还包括一些辅助部件，如气门传动装置等。

气门传动装置负责控制气门的开启和关闭，调节进气和排气过程。

它通常由凸轮轴、摇臂、气门弹簧和气门等部件组成。

通过电子控制器的指令，气门传动装置可以实现精确的气门控制，从而调节发动机的进气量和排气量。

总结起来，传统电喷系统的零部件结构包括传感器、电子控制器、喷油器、燃油泵、调速器和气门传动装置等。
