开关磁阻电机的特点

开关磁阻电机的结构与原理您的学习任务学习开关磁阻电机结构与原理，学习开关磁阻电机的拆装。

为开关磁阻电机的维护与保养打下良好基础。

相关知识一、开关磁阻电机的结构开关磁阻电机（Switch Reluctance Machine）具有高起动转矩、高效率、高过载能力、可正反频繁无冲击电流起动，可快速制动、可宽范围调速，低运行电流、低维护费用，结构简单、坚固，易于制造等特点。

使得其在新能源货运车上得到了大量使用，但开关磁阻电机所具有的震动较大，噪声大等使得其在新能源轿车中还没使用。

从图 4-20 开关磁阻电机外形图中可见与与三相交流鼠笼式异步电机最大的不同是电源进线多了，外部联线方式发生了改变。

本图中采用的是水冷方式，增加了冷却管路。

图4-20 开关磁阻电机外形图从图4-21 的开关磁阻拆装简图中，可以更清楚的看到开关磁阻的结构，定子绕组中有多个绕组，采取一定的接线方式，与定子铁芯一起形成多个磁极。

定子的每个绕组与其所围绕的铁芯形成一个磁极。

磁极是偶数的，两个互差 180°角的绕组组成一个磁极对。

分别代表磁场的N、S 极。

图4-21 开关磁阻拆装简图转子是由转子轴和转子铁芯所组成。

转子上无绕组也无导条，转子铁芯上有多个突出级，可为定子磁场提供顺畅的磁路。

转子突出极也是偶数的。

a)定子铁芯图b)定子铁芯与转子组装图c)定子与转子组装图图4-22 开关磁阻电机组装简图从图4-22 中可知，定子的磁极数为6，而转子的突出极为4。

可见定子磁极与转子突出极是不相等的。

但定子磁极数与转子突出极数应尽量靠近，不应相差太大。

定子和转子也还有其它的形式。

a) 12/8 极磁阻电机b) 4/2 极磁阻电机图4-23 开关磁阻电机不同磁极图在图4-23 中，a)图中定子磁极为12 极，但转子突出极只有8 极。

在b)图中，定子磁极有4 极，但转子突出极只有2 极。

在a)图中定子可以有6 相定子绕组接线，b) 图中定子绕组可以有A、B 两相绕组接线。

开关磁阻电机的特点1.极高的功率密度：开关磁阻电机由于使用了细小的电磁线圈，可以在相对较小的体积内产生极高的输出功率。

这使得它成为在有限空间内需要高功率输出的应用中的理想选择，如汽车动力传动系统。

2.高效率：开关磁阻电机由于没有永磁体或励磁线圈，消除了传统电机中额外的能量损耗，因此具有较高的能量转换效率。

与传统的交流电机和直流电机相比，开关磁阻电机更加能够将输入的电能转换为机械能，减少了能量损耗。

3.简单的结构：开关磁阻电机由于没有复杂的磁路结构和励磁线圈，其结构非常简单。

这使得它易于制造、组装和维护，降低了制造成本。

4.较高的可靠性：开关磁阻电机的电磁绕组没有连续的电流流过，因此绕组的热量产生和温度升高较小。

这降低了电机因绕组过热而损坏的风险。

此外，开关磁阻电机结构简单，减少了故障和损坏的可能性。

5.良好的动态响应：开关磁阻电机的运行速度和转矩可以被快速地控制和调节。

由于电流的瞬时反向和转换较快的速度，开关磁阻电机具有更好的动态响应特性，因此适用于需要快速启动和停止、变速和定位控制的应用。

6.可逆性：开关磁阻电机具有可逆性，可以在正向和反向运行。

这使得它在需要频繁反向运动的应用中非常有用，如卷帘门、交通信号灯等。

7.无需永磁体：与传统的永磁电机相比，开关磁阻电机不需要使用昂贵的稀土永磁体。

这降低了电机的制造成本，并减少了对稀土资源的依赖。

8.低噪音和振动：开关磁阻电机由于没有永磁体和励磁线圈，减少了机械振动和磁噪音的产生。

因此，它是一种较为安静的电机，适用于对噪音和振动要求较高的应用中。

总结起来，开关磁阻电机具有高功率密度、高效率、简单的结构、较高的可靠性、良好的动态响应、可逆性、无需永磁体、低噪音和振动等特点。

这些特点使得开关磁阻电机在许多领域中成为一种非常有竞争力的电机选择。

开关磁阻电动机（Switched Reluctance Motor，SRM）是一种特殊类型的电动机，具有以下几个主要特点：
结构简单：开关磁阻电动机由定子和转子组成，没有传统电机中的永磁体或励磁线圈。

因此，相对于其他类型的电动机，SRM的结构更加简单，易于制造和维护。

高效率：由于没有永磁体和励磁线圈，开关磁阻电动机在电磁能量转换过程中减少了能量损耗，因此具有相对较高的效率。

这使得SRM在能源节约和环保方面具有优势。

高转矩密度：开关磁阻电动机的转子和定子设计使得其具有较高的转矩密度。

转子由多个极对组成，通过适时切换相应的定子绕组来实现转子运动。

这使得SRM能够在相对较小的体积中产生较大的转矩。

调速范围广：开关磁阻电动机的转速范围相对较广，可以适应不同负载和工作条件下的转速要求。

通过控制电源电压和频率，可以实现广泛的调速范围。

高可靠性和耐久性：由于开关磁阻电动机没有永磁体和励磁线圈，因此不会受到永磁体衰减或励磁线圈烧毁等问题的影响。

这使得SRM具有较高的可靠性和耐久性，适用于长时间运行和恶劣工作环境。

需要注意的是，开关磁阻电动机也存在一些挑战，如电磁噪音、振动和电磁干扰等问题。

同时，SRM的控制算法和系统复杂性也是需要考虑的因素。

因此，在选择和应用开关磁阻电动机时，需要综合考虑其特点、适用性和性能要求。

开关磁阻电机的结构
一、开关磁阻电机简介
开关磁阻电机是一种无刷直流电机，通常是一两极电机，它的主要特点在于其简单的结构，运行可靠，维护方便，制造成本低廉，且功率调节功能较强，可以用于电动机的调速控制，因此在电动机控制中得到了广泛的应用。

二、开关磁阻电机结构
开关磁阻电机一般由电枢、电阻器、机座、定子绕组、调速控制装置及电路等部分组成。

（1）电枢：电枢由电枢支架、转子及定子绕组组成，电枢支架由铸铁、铸铝等材料制成，转子由转子能磁性材料和绕组组成，定子绕组由定子电感线圈组成，定子绕组的起动端和终止端分别接在电枢支架上。

（2）电阻器：电阻器是开关磁阻电机的重要部件，它是由电阻罩、电阻片、电阻螺母、电气螺母、绝缘片等组成的，电阻片的电阻可以通过更换不同的电阻片来实现对电机转速的调节。

（3）机座：机座主要由机座壳、机座座轴、机座底座、机座轴承、滤网等组成，机座壳用以固定电枢及支撑它，机座座轴用以将电机固定至机座底座上，机座轴承用以支撑电机转子，滤网主要用以防止灰尘进入电枢内部。

（4）调速控制装置及电路：调速控制装置由变阻器，控制电路、控制板等组成，它的主要功能是根据控制信号控制电阻片的位置，从
而改变电机的转速。

控制电路可以用小电压信号控制，或者用模拟量信号控制。

三、开关磁阻电机的作用
开关磁阻电机可以用于电动机的调速控制，用于调节电动机的转速和扭矩，以达到所需的转矩和转速要求，且具有可靠性高、调速灵敏、功率可调范围大等优点，因此被广泛应用于各类电动机的控制中。

开关磁阻电机的特性及在家电业的应用吴建华浙江大学电机及其控制研究所，杭州310027摘要开关磁阻电机是一种新型高效调速驱动系统，可广泛应用于家用电器、通用工业和电动车驱动等各个领域。

本文阐述了开关磁阻电机的工作原理和特点，以及在家电行业的应用概况，并与变频调速电机作了比较。

关键词开关磁阻电机，变频电机，家用电器，应用1 概述开关磁阻电机是80年代初随着电力电子、微电脑和控制技术的迅猛发展而发展起来的一种新型调速驱动系统，具有结构简单、运行可靠及效率高等突出特点，成为交流电机调速系统、直流电机调速系统和无刷直流电机调速系统的强有力的竞争者，引起各国学者和企业界的广泛关注。

跨国电机公司Emerson电气公司还将开关磁阻电机视为其下世纪调速驱动系统的新的技术、经济增长点。

目前开关磁阻电机已广泛或开始应用于工业、航空业和家用电器等各个领域。

随着对开关磁阻电机认识的深入，其应用必将更为普遍。

本文简要介绍了开关磁阻电机的工作原理和特点，以及在家电业的应用概况。

2 工作原理和特点图1 开关磁阻电机的典型结构原理图图1所示是开关磁阻电机的典型结构原理图，电机为双凸极结构。

转子仅由叠片叠压而成，既无绕组也无永磁体；定子各极上绕有集中绕组，径向相对极的绕组串联，构成一相。

其工作原理遵循“磁阻最小原理”——磁通总是要沿磁阻最小的路径闭合，因磁场扭曲而产生磁阻性质的电磁转矩。

顺序给A－B－C－D相绕组通电，则转子便按逆时针方向连续转动起来。

当主开关管S1、S2导通时，A相绕组从直流电源V吸收电能；而当S1、S2关断时，绕组电流通过续流二极管D1、D2，将剩余能量回馈给电源V。

因此，开关磁阻电机具有再生的能力，系统效率高。

对开关磁阻电机的理论研究和实践证明，该系统具有许多显著的特点：（1）电机结构简单、坚固，制造工艺简单，成本低，可工作于极高转速；定子线圈嵌放容易，端部短而牢固，工作可靠，能适用于各种恶劣、高温甚至强振动环境。

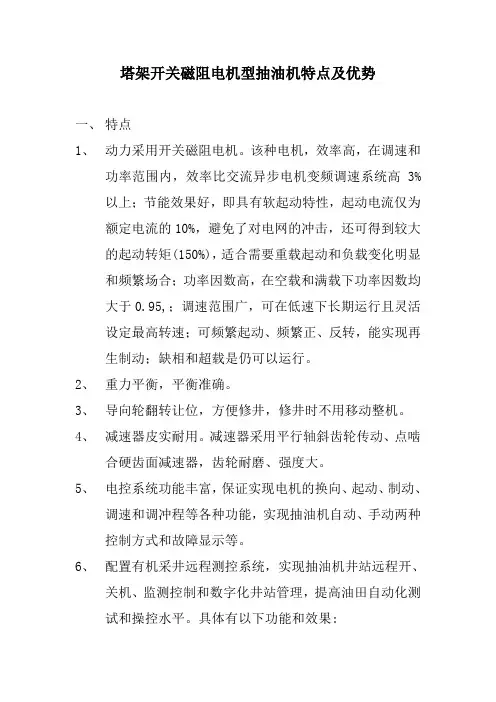

塔架开关磁阻电机型抽油机特点及优势一、特点1、动力采用开关磁阻电机。

该种电机，效率高，在调速和功率范围内，效率比交流异步电机变频调速系统高3%以上；节能效果好，即具有软起动特性，起动电流仅为额定电流的10%，避免了对电网的冲击，还可得到较大的起动转矩(150%)，适合需要重载起动和负载变化明显和频繁场合；功率因数高，在空载和满载下功率因数均大于0.95,；调速范围广，可在低速下长期运行且灵活设定最高转速；可频繁起动、频繁正、反转，能实现再生制动；缺相和超载是仍可以运行。

2、重力平衡，平衡准确。

3、导向轮翻转让位，方便修井，修井时不用移动整机。

4、减速器皮实耐用。

减速器采用平行轴斜齿轮传动、点啮合硬齿面减速器，齿轮耐磨、强度大。

5、电控系统功能丰富，保证实现电机的换向、起动、制动、调速和调冲程等各种功能，实现抽油机自动、手动两种控制方式和故障显示等。

6、配置有机采井远程测控系统，实现抽油机井站远程开、关机、监测控制和数字化井站管理，提高油田自动化测试和操控水平。

具体有以下功能和效果:1、抽油机电能自动计量上报及查询；2、抽油机平衡状况自动分析；3、单井系统效率的自动分析计算；4、油井示功图测量、对比分析及查询；5、电参数测量上报及查询；6、实现远程停机控制；7、实现远程调冲程、冲次的控制；8、平均单井有功节电率达到31.1%;9、平均系统效率提高6.49%。

该系统具有:数据准时、精确可靠；有效地提高油井系统效率，节电明显；数据查询功能丰富，报表自动生成；可在油田信息网上全面了解井区生产状况，实现油井的远程实时监控；提高油田生产时率，简化地面流程，节能降耗特点。

二、优势1、所有机型都经过设计计算，机架设计使用有限元分析软件进行了强度计算和失稳分析，保证整机的可靠性。

2、整机及部件具有多项知识产权保护。

3、配重精确平衡，节电明显，节电30%-50%。

4、运行平稳，噪声低。

整机噪声低于80dB(A)。

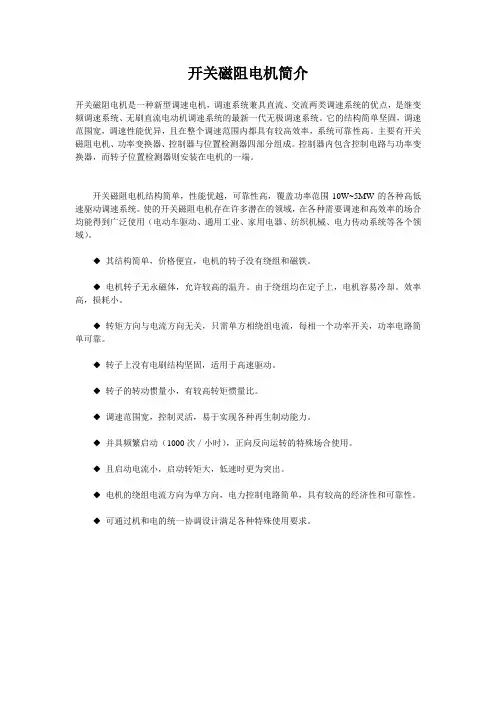

开关磁阻电机简介
开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的最新一代无极调速系统。

它的结构简单坚固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。

主要有开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。

控制器内包含控制电路与功率变换器，而转子位置检测器则安装在电机的一端。

开关磁阻电机结构简单，性能优越，可靠性高，覆盖功率范围10W~5MW的各种高低速驱动调速系统。

使的开关磁阻电机存在许多潜在的领域，在各种需要调速和高效率的场合均能得到广泛使用（电动车驱动、通用工业、家用电器、纺织机械、电力传动系统等各个领域）。

◆其结构简单，价格便宜，电机的转子没有绕组和磁铁。

◆电机转子无永磁体，允许较高的温升。

由于绕组均在定子上，电机容易冷却。

效率高，损耗小。

◆转矩方向与电流方向无关，只需单方相绕组电流，每相一个功率开关，功率电路简单可靠。

◆转子上没有电刷结构坚固，适用于高速驱动。

◆转子的转动惯量小，有较高转矩惯量比。

◆调速范围宽，控制灵活，易于实现各种再生制动能力。

◆并具频繁启动（1000次／小时），正向反向运转的特殊场合使用。

◆且启动电流小，启动转矩大，低速时更为突出。

◆电机的绕组电流方向为单方向，电力控制电路简单，具有较高的经济性和可靠性。

◆可通过机和电的统一协调设计满足各种特殊使用要求。

开关磁阻电机的结构特点
开关磁阻电机（Switched Reluctance Motor，简称 SRM）是一种新型的电动机，它具有结构简单、坚固耐用、效率高、功率密度高、调速范围宽等优点，适用于各种工业应用领域。

开关磁阻电机的结构特点主要包括以下几个方面：
1. 定子和转子：SRM 的定子由铁芯和绕组组成，绕组通常采用集中绕组的形式，铁芯上开有齿槽，用于放置绕组。

转子由铁芯和永磁体组成，永磁体通常安装在铁芯的表面，以产生磁场。

2. 绕组：SRM 的绕组通常采用集中绕组的形式，每个绕组由多个线圈组成，线圈之间通过导线连接。

绕组的数量和排列方式可以根据电机的设计要求进行调整。

3. 齿槽结构：SRM 的定子铁芯上开有齿槽，齿槽的数量和形状可以根据电机的设计要求进行调整。

齿槽的作用是产生磁场，同时也可以减小铁芯的涡流损耗。

4. 永磁体：SRM 的转子铁芯上安装有永磁体，永磁体的极性和排列方式可以根据电机的设计要求进行调整。

永磁体的作用是产生磁场，同时也可以提高电机的效率和功率密度。

5. 控制器：SRM 需要配备控制器，控制器的作用是控制电机的运行状态，包括转速、转矩、电流等参数。

控制器通常采用电子元件实现，如功率晶体管、IGBT 等。

总之，开关磁阻电机的结构特点使得它具有结构简单、坚固耐用、效率高、功率密度高、调速范围宽等优点，适用于各种工业应用领域。

开关磁阻电机的九大优势、三大缺点、应用领域全面解析近年来，开关磁阻电机逐渐走进了市场，因为该电机具有其他电机没有的优势，所以逐渐成为了市场未来发展的主要方向，目前已成功地应用于电动车驱动、通用工业、家用电器和纺织机械等各个领域。

那么开关磁阻电机的优势到底是什么呢?让我们一起来了解一下吧!开关磁阻电机调速系统是以现代电力电子与微机控制技术为基础的机电一体化产品。

它是由开关磁阻电动机和微机智能控制器两部分组成，其特点是效率高、节能效果好、调速范围广，无冲击起动电流，起动转矩大，控制灵活等特点。

1998年，我国把发展电动机调速节能和电力电子节电技术纳入《中华人民共和国节能法》中，国家发改委“电动机节能计划”明确提出：提高电动机15-20%的效率，实现节电1000亿kWh/年。

因此，该种电机被广泛用于运输车辆驱动、龙门刨、锻压设备等需要重载起动，频繁启动，正反转的场合。

近几年，随着电机节能理念的逐渐深入，开关磁阻电机由于具有以下的特点，其正在应用于各种场合。

开关磁阻电机调速系统的特点：一、效率高，节能效果好。

经过测试，其整体效率比交流异步电动机变频调速系统至少高3%以上，低速下能提高至少10%，与直流调速、串级调速、电磁调速等比较，节电效果更明显。

二、起动转矩大，适合重载起动和负载变化明显且频繁启动的场合。

测试发现其启动转矩达额定转矩的150%时，起动电流仅为额定电流的30%，优势非常明显三、调速范围广。

开关磁阻电机可以在低速下长期运行，由于效率高，在低速下的温升程度比额定工况时要低，解决了变频调速电机低速运行时电动机发热问题，还可以根据实际灵活设置最高转速。

四、可频繁正、反转起动停止，系统调控性好，制动性好，能实现再生制动，节电效果显著。

五、起动电流小，避免对电网的冲击。

开关磁阻电机具有软启动特性，没有普通交流电动机起动电流大于5-7倍额定电流的现象。

六、功率因数高，不需增加无功补偿装置，测试发现，开关磁阻电机系统在空载和满载时的功率因数均大于0.98 。

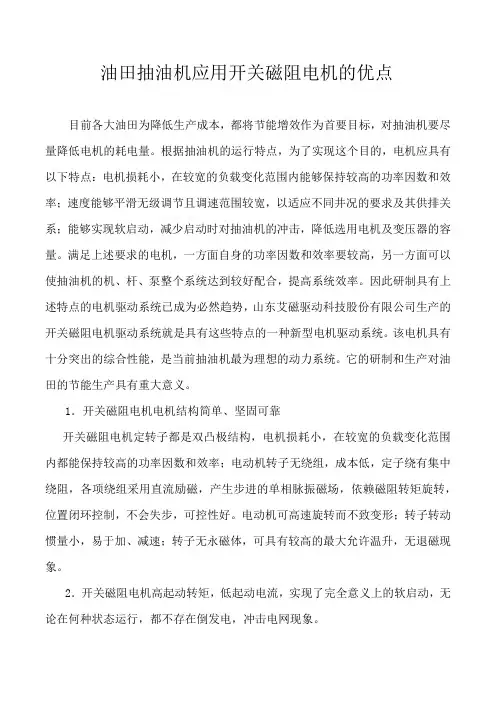

油田抽油机应用开关磁阻电机的优点目前各大油田为降低生产成本，都将节能增效作为首要目标，对抽油机要尽量降低电机的耗电量。

根据抽油机的运行特点，为了实现这个目的，电机应具有以下特点：电机损耗小，在较宽的负载变化范围内能够保持较高的功率因数和效率；速度能够平滑无级调节且调速范围较宽，以适应不同井况的要求及其供排关系；能够实现软启动，减少启动时对抽油机的冲击，降低选用电机及变压器的容量。

满足上述要求的电机，一方面自身的功率因数和效率要较高，另一方面可以使抽油机的机、杆、泵整个系统达到较好配合，提高系统效率。

因此研制具有上述特点的电机驱动系统已成为必然趋势，山东艾磁驱动科技股份有限公司生产的开关磁阻电机驱动系统就是具有这些特点的一种新型电机驱动系统。

该电机具有十分突出的综合性能，是当前抽油机最为理想的动力系统。

它的研制和生产对油田的节能生产具有重大意义。

1．开关磁阻电机电机结构简单、坚固可靠开关磁阻电机定转子都是双凸极结构，电机损耗小，在较宽的负载变化范围内都能保持较高的功率因数和效率；电动机转子无绕组，成本低，定子绕有集中绕阻，各项绕组采用直流励磁，产生步进的单相脉振磁场，依赖磁阻转矩旋转，位置闭环控制，不会失步，可控性好。

电动机可高速旋转而不致变形；转子转动惯量小，易于加、减速；转子无永磁体，可具有较高的最大允许温升，无退磁现象。

2．开关磁阻电机高起动转矩，低起动电流，实现了完全意义上的软启动，无论在何种状态运行，都不存在倒发电，冲击电网现象。

油田抽油机在启动时，需要带载直接起动，所需起动转矩较大，普通电机起动电流为6-8倍额定电流。

为满足起动要求所配电机的功率较大，而该机在运行时所需转矩较小，90%以上的电机负载率在50%以下，长期以来抽油机所配电机大都处于轻载运行状态，负载率极低，功率损耗大，能源浪费严重，而开关磁阻电机驱动系统非常适合重载启动的场合，具有高启动转矩和低启动电流的性能。

启动转矩达到额定转矩的1.5倍时，启动电流仅为额定电流的30%，可完全满足游梁式抽油机带平衡块启动的需要，减少电机启动时对电网和抽油机的冲击，降低所选用电机及变压器的容量，节约投资成本，减少维护费用。

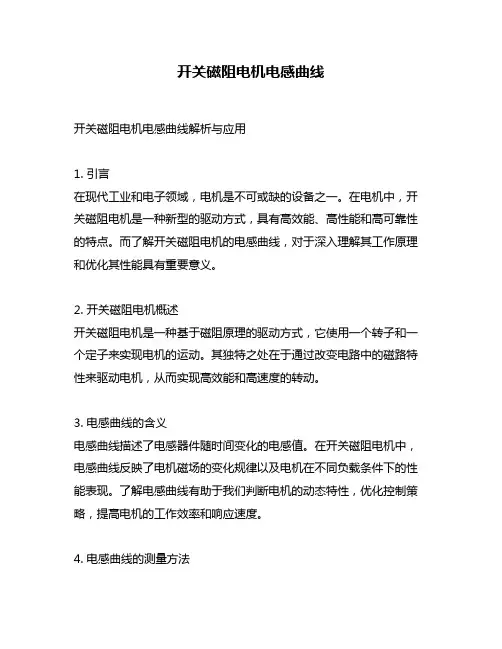

开关磁阻电机电感曲线开关磁阻电机电感曲线解析与应用1. 引言在现代工业和电子领域，电机是不可或缺的设备之一。

在电机中，开关磁阻电机是一种新型的驱动方式，具有高效能、高性能和高可靠性的特点。

而了解开关磁阻电机的电感曲线，对于深入理解其工作原理和优化其性能具有重要意义。

2. 开关磁阻电机概述开关磁阻电机是一种基于磁阻原理的驱动方式，它使用一个转子和一个定子来实现电机的运动。

其独特之处在于通过改变电路中的磁路特性来驱动电机，从而实现高效能和高速度的转动。

3. 电感曲线的含义电感曲线描述了电感器件随时间变化的电感值。

在开关磁阻电机中，电感曲线反映了电机磁场的变化规律以及电机在不同负载条件下的性能表现。

了解电感曲线有助于我们判断电机的动态特性，优化控制策略，提高电机的工作效率和响应速度。

4. 电感曲线的测量方法为了获得开关磁阻电机的电感曲线，我们可以使用霍尔传感器或者磁阻传感器来测量电机磁场的变化。

通过采集和记录电感数据，我们可以绘制出电感曲线，并分析其中的变化规律。

5. 电感曲线的特点在电感曲线中，我们可以观察到以下几个特点：(1) 开关磁阻电机电感曲线是非线性的，其形状和斜率会随着工作条件的变化而改变。

(2) 曲线的斜率反映了电机的动态响应能力，斜率越大，电机的响应速度越快。

(3) 曲线的峰值和谷值反映了电机的磁场变化幅度，峰值越高，说明电机的磁场变化越大。

6. 电感曲线的应用电感曲线在开关磁阻电机的控制和优化中起着重要的作用。

通过分析电感曲线，我们可以确定最佳的控制策略，提高电机的效率和性能。

电感曲线也可以帮助我们判断电机是否处于最佳工作状态，及时进行维护和修理。

7. 个人观点和理解在我看来，开关磁阻电机电感曲线是开关磁阻电机的"指纹"，它可以帮助我们了解电机的工作状态和性能表现。

通过深入研究电感曲线，我们可以更好地设计和控制开关磁阻电机，实现高效能和高性能的工作。

总结通过对开关磁阻电机电感曲线的分析和应用，我们可以更好地理解电机的工作原理和优化其性能。

开关磁阻电机结构特点
开关磁阻电机属于一种新型的电机类型，其结构特点如下：
1. 转子结构：开关磁阻电机的转子由多个铁心组成，每个铁心之间通过绝缘材料隔开。

转子的铁心数量可以根据电机的功率和应用场景进行调整。

2. 定子结构：开关磁阻电机的定子主要由多个绕组组成，每个绕组分别被固定在定子铁心上。

定子铁心之间也通过绝缘材料隔开。

3. 磁路特点：开关磁阻电机的磁路是由多个通道组成的。

通道中有一个绕组，通过切换电流方向来产生磁场。

这种磁路结构使得电机具有高效率和高功率密度的特点。

4. 控制系统：开关磁阻电机的控制系统通常采用DSP芯片进行控制。

控制系统根据电机的负载情况和运行状态，来调整电流的方向和大小，以实现电机的高效率和高性能。

5. 优点：开关磁阻电机具有高效率、高功率密度、高响应速度、低噪音、低振动等优点。

此外，由于开关磁阻电机的磁路结构简单，制造成本低，因此在工业应用中也具有较高的竞争力。

以上是开关磁阻电机的结构特点和优点，它是一种新型的电机类型，具有很高的应用前景和发展潜力。

开关磁阻电机参数一、工作原理开关磁阻电机是一种通过改变磁阻来实现转子运动的电动机。

其基本结构由定子和转子组成。

定子上有一组线圈，通过电流激励形成磁场。

转子上有一组磁阻，其磁阻值可以根据控制信号进行改变。

当电流通入定子线圈时，定子磁场将转子磁阻吸引到某一位置，使转子转动。

通过改变磁阻的大小和位置，可以控制转子的转动速度和方向。

二、性能特点1. 高效率：开关磁阻电机具有较高的转换效率，能够将电能有效地转换为机械能。

2. 高精度：开关磁阻电机的运动精度较高，能够实现微小的位置和速度控制。

3. 高可靠性：开关磁阻电机结构简单，无刷子、无集电环等易损件，具有较长的使用寿命。

4. 低噪音：开关磁阻电机的运行噪音较低，适用于对噪音要求较高的场合。

5. 高扭矩密度：开关磁阻电机具有较高的扭矩密度，能够在较小的体积内输出较大的扭矩。

三、参数介绍1. 额定电压：开关磁阻电机工作所需的电压，通常为直流电压。

2. 额定电流：开关磁阻电机在额定工作条件下所需的电流。

3. 转速范围：开关磁阻电机的转速范围，可以根据不同的应用需求进行调整。

4. 转矩常数：开关磁阻电机在额定电流下输出的转矩与电流之间的比值。

5. 转矩-转速特性：开关磁阻电机的转矩与转速之间的关系，可以通过转矩-转速曲线来表示。

6. 功率因数：开关磁阻电机的功率因数是指实际功率与视在功率之间的比值，反映了电机的功率利用效率。

7. 效率：开关磁阻电机的效率是指输出功率与输入功率之间的比值，反映了电机的能量转换效率。

四、应用领域开关磁阻电机由于其特有的性能特点，在许多领域得到了广泛的应用。

1. 自动化设备：开关磁阻电机作为一种精密的位置和速度控制装置，广泛应用于自动化设备中，如数控机床、半导体设备等。

2. 机器人技术：开关磁阻电机在机器人技术中具有重要的应用价值，能够实现精确的运动控制，提高机器人的工作效率和精度。

3. 医疗设备：开关磁阻电机在医疗设备中的应用越来越广泛，如手术机器人、医疗影像设备等，可以提供精确的运动控制和定位功能。

开关磁阻调速电机工作原理
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
开关磁阻调速电机工作原理简述：
①结构特点：开关磁阻电机（SRM）由定子和转子组成，定子有多相绕组，转子为凸极铁心，无绕组或永磁体。

②磁阻转矩：电流通过定子绕组时产生磁场，转子凸极在磁场作用下移动至磁阻最小位置，即磁场最强点，形成磁阻转矩。

③定子电流控制：控制器按预定序列和时序开关定子绕组的电流，使定子磁场动态变化，促使转子连续转动。

④转速调节：通过改变电流导通的相位和电流幅值，精细调控转子位置和转速，实现宽范围调速。

⑤四象限运行：配备适当控制策略和制动单元，SRM可实现正反转及制动，适用于频繁起停场合。

⑥效率与成本：因结构简单、调速性能好、效率高且成本相对低，开关磁阻电机在特定领域应用广泛。

综上，开关磁阻电机通过电磁相互作用和适时切换定子绕组电流，以磁阻最小原理驱动转子运转，达成高效调速。

开关磁阻电机常用结构
开关磁阻电机是一种常见的小型电机，它主要由磁阻、电容、电感、电源等部件构成。

它具有体积小、重量轻、结构简单、操作方便和稳定可靠等特点，是一种比较理想的电机应用装置。

开关磁阻电机的结构可分为两类，一类为内置式电机，主要由磁阻、电容、电感、电源等组成，结构紧凑，安装方便，适用于空间受限的应用场合。

另一类为外置式电机，主要由磁阻、电容、电感、电源、转子、滑动轴和弹簧等组成，结构简洁，安装方便，能够满足多种应用场合的要求。

开关磁阻电机的磁阻一般由电阻丝、电容以及电感组成，电容和电感的电容值可根据电机的实际功率和频率要求进行调整，以满足不同的应用要求。

开关磁阻电机的电源一般采用直流电源，也可以采用交流电源，既可以满足不同电机功率的要求，又可以满足不同频率要求，并且电源输出电压可以根据电机的实际要求进行调整，以满足不同的应用要求。

开关磁阻电机的操作原理是，当电源开关闭合时，电感、电容和磁阻等都会同时起作用，产生磁场，这时电机可以正常运行，当电源开关断开时，电感和电容就会起作用，产生一种反作用力，使电机停止运行。

开关磁阻电机的应用非常广泛，它可以用于家用电器、工业设备、医疗设备等广泛领域，特别是在节能减排方面，开关磁阻电机具有较高的能效，可以节省大量的能源。

开关磁阻电机的结构简单、操作方便、稳定可靠，使得它已经成为电机应用装置的理想选择，因此，它的使用范围仍在不断扩大。

千枼明开关磁阻电机
千枼明是一种开关磁阻电机，又称开关式磁阻电机，主要用于低速高扭矩的应用场合，如电动车、电动汽车等领域。

千枼明开关磁阻电机采用了新型的电磁钢材料和结构，使得电机的磁路更为均匀，磁
场强度更高，从而提高了电机的效率和载流能力，同时也减小了电机的体积和重量。

千枼明开关磁阻电机的特点是具有高密度功率、高效率、大扭矩和快速响应等特点，
同时还具有较好的动态稳定性和可靠性。

与传统的电机相比，千枼明开关磁阻电机具有更
低的转速、更高的扭矩输出、更高的运行效率和更长的寿命。

开关磁阻电机的工作原理与传统的电机相似，通过电源将电流发送到电机的定子上，
产生旋转磁场，使转子旋转，从而实现动力输出。

不同之处在于，开关磁阻电机通过磁阻
切换来改变电机的磁通状态，从而达到控制转矩和转速的目的。

总的来说，千枼明开关磁阻电机是一种新型的高性能电机，可以满足低速高扭矩的应
用需求，为电动车、电动汽车等领域的发展提供重要的支持。

未来随着科技的发展，开关
磁阻电机将会得到更广泛的应用，其在节能环保、高效能源等领域的应用前景十分广阔。
