开关磁阻电机的工作原理

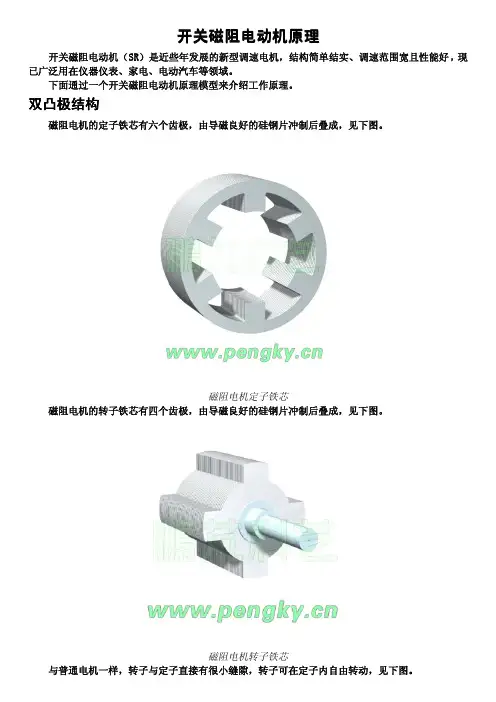

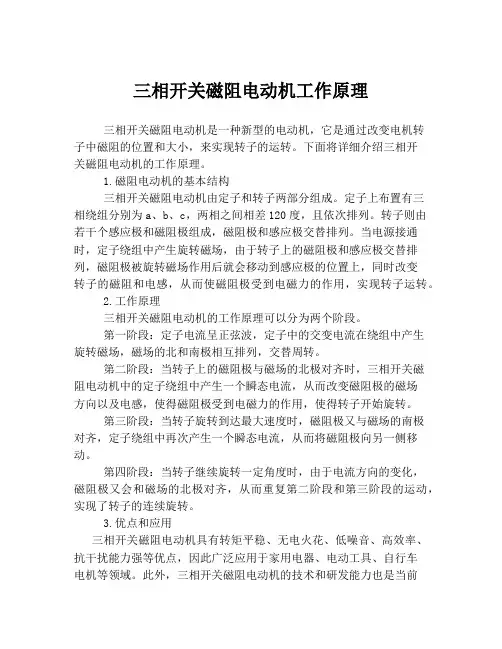

开关磁阻电动机原理开关磁阻电动机（SR）是近些年发展的新型调速电机，结构简单结实、调速范围宽且性能好，现已广泛用在仪器仪表、家电、电动汽车等领域。

下面通过一个开关磁阻电动机原理模型来介绍工作原理。

双凸极结构磁阻电机的定子铁芯有六个齿极，由导磁良好的硅钢片冲制后叠成，见下图。

磁阻电机定子铁芯磁阻电机的转子铁芯有四个齿极，由导磁良好的硅钢片冲制后叠成，见下图。

磁阻电机转子铁芯与普通电机一样，转子与定子直接有很小缝隙，转子可在定子内自由转动，见下图。

双凸极结构的定子铁芯与转子铁芯由于定子与转子都有凸起的齿极，这种形式也称为双凸极结构。

在定子齿极上绕有线圈（定子绕组），是向电机提供工作磁场的励磁绕组。

定子铁芯上有励磁绕组在转子上没有线圈，这是磁阻电机的主要特点。

在讲电动机工作原理时常用通电导线在磁场中受力来解释电动机旋转的道理，但磁阻电机转子上没有线圈，也无“鼠笼”，那是靠什么力推动转子转动呢？磁阻电动机则是利用磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用齿极间的吸引力拉动转子旋转。

三相6/4结构工作原理下面通过图示来说明转子的工作原理，下面是磁阻电动机的正视图，定子六个齿极上绕有线圈，径向相对的两个线圈连接在一起（标有紫色圆点的线端连接在一起），组成一“相”，该电机有3相，结合定子与转子的极数就称该电机为三相6/4结构。

在下图标注的A相、B相、C相线圈仅为后面分析磁路带来方便，并不是连接普通的三相交流电。

磁阻电机励磁绕组分布图在下面有一组磁阻电动机运转原理动画的截图，从中我们将看到磁阻电动机是如何转动起来的。

A相、B相、C相线圈由开关控制电流通断，图中红色的线圈是通电线圈，黄色的线圈没有电流通过；通过定子与转子的深蓝色线是磁力线；约定转子启动前的转角为0度。

从左面图起，A相线圈接通电源产生磁通，磁力线从最近的转子齿极通过转子铁芯，磁力线可看成极有弹力的线，在磁力的牵引下转子开始异时针转动；中间图是转子转了10度的图，右面图是转到20度的图，磁力一直牵引转子转到30度为止，到了30度转子不再转动，此时磁路最短。

开关磁阻调速电机节能原理开关磁阻调速电机是一种应用于工业和民用领域中的节能电动机，通过调节其磁场的大小和方向来调节其转速和输出功率。

本文将从开关磁阻调速电机的工作原理、节能机制和应用方向三个方面来详细介绍其相关知识。

一、开关磁阻调速电机的工作原理开关磁阻调速电机是一种异步电机，其转速控制是在转子回路中通过改变磁阻来实现的。

转子是由饼形磁性材料组成的，磁性材料的形状和结构可以改变磁路的磁阻。

转子上通过一个用于控制磁阻的磁阻器，通电时通过电极的信号来改变磁阻的大小和方向，从而调节转子的转速和输出功率。

具体来说，开关磁阻调速电机的转速调节是通过控制磁阻、定子电流和电源电压实现的。

在正常运行时，定子的电流和磁场是稳定的，其转速只有受到外力的影响才会发生改变。

当需要调节转速和输出功率时，通过控制磁阻的大小和方向来调节转速，其中磁阻的大小和方向是由外部电路控制的。

二、开关磁阻调速电机的节能机制开关磁阻调速电机的节能机制主要是通过控制磁阻来达到调节转速和输出功率的目的，从而达到节能的目的。

具体来说，其节能机制主要包括以下几个方面：1. 降低系统能耗：开关磁阻调速电机具有优秀的调速性能和调节范围，可以根据负载的需要来调整转速和输出功率，从而避免了传统机械式调速的能耗浪费。

2. 减少定子电流损耗：基于软启动和启停控制技术等节能模式，开关磁阻调速电机在正常工作时可以减少定子的电流损耗，从而减少了能耗。

3. 调整负载适配性：开关磁阻调速电机可以根据不同的负载变化动态调整其转速和输出功率，从而调整负载适配性，减少了能耗和误差。

三、开关磁阻调速电机的应用方向开关磁阻调速电机可以广泛应用于工业和民用领域，其中包括以下方面：1. 工业生产：开关磁阻调速电机广泛应用于机械设备、输送机、冷却塔、风机、泵、压缩机和阀门等工业场合中。

2. 社会生活：开关磁阻调速电机也广泛应用于家庭电器、供暖设备、空气净化器、吸尘器等社会生活场合中。

开关磁阻电机控制原理首先，让我们来了解SRM的工作原理。

SRM由铁心、定子和转子组成，其中定子是由若干个相间的线圈组成，而转子则是由多个齿隙组成。

当施加电流到定子线圈时，线圈产生磁场并吸引转子上的磁极，使得转子转动。

与其他类型的电机相比，SRM没有永磁体，因此其转子结构更简单。

1. 电流控制（Current Control）：SRM的电流控制是通过施加电流来控制电机的转矩和速度。

首先需要测量电机的位置和速度，以便根据实际情况调整电流。

通常使用位置传感器（如霍尔传感器）来测量转子位置，然后通过计算得到电机的速度。

基于这些测量结果，控制器可以确定如何调整电流的大小和方向，以实现所需的转矩和速度。

在电流控制过程中，还需要考虑到电机的特性和限制。

例如，如果电流过大，可能会导致电机过热或损坏。

因此，控制器需要根据电机的额定电流和温度来限制电流的大小。

此外，还需要考虑到电机的响应时间，以确保电流调整的快速性和准确性。

2. 位置控制（Position Control）：SRM的位置控制是用于确定和保持转子的精确位置。

在SRM中，转子的位置是由电流和磁场之间的相对位置决定的。

通常使用位置传感器（如霍尔传感器或编码器）来测量转子位置，并将这些位置信息传递给控制器。

控制器使用这些位置信息来调整电流的大小和方向，以将转子移动到所需的位置。

在位置控制过程中，控制器需要根据转子的位置误差来决定调整电流的方向和大小。

通常使用位置反馈控制算法（如PID控制）来实现这一目标。

控制器将位置误差和其他参数（如转子惯性、负载和电机特性）纳入考虑，并根据算法的要求来调整电流。

在实际应用中，位置控制通常需要考虑到转子位置的精确性以及抗干扰和鲁棒性等问题。

总结起来，开关磁阻电机的控制原理主要包括电流控制和位置控制两个方面。

电流控制用于调整电机的转矩和速度，而位置控制用于确定和保持转子的精确位置。

控制器根据电机的特性和限制，使用合适的控制算法来实现所需的控制效果。

开关磁阻电动机高速运行转矩控制本文将介绍开关磁阻电动机高速运行转矩控制的基本原理和应用。

开关磁阻电动机是一种新型高速驱动技术，它具有优异的力矩响应速度和稳定性，适用于高速转矩控制。

一、开关磁阻电动机工作原理开关磁阻电动机的转子由许多钢制齿轮组成，每个齿轮都通过一个铁芯旋转。

这些齿轮的外围有一个铁芯环形线圈，称为定子。

齿轮和定子之间的空隙非常小，以确保转子始终与定子保持接触，进而保持稳定的力矩输出。

在电机工作时，连续的电流流过定子绕组，进而通过齿轮荷载到转子。

这导致定子和转子之间产生磁通，使齿轮旋转。

由于每个齿轮都有自己的铁芯和绕组，它们会产生不同的磁通，从而产生异步运动，最终将过载电流传递到电机的负载。

因此，开关磁阻电动机可以提供高速度和可靠的转矩控制。

二、开关磁阻电动机高速运行转矩控制方法开关磁阻电动机的高速运行转矩控制可以通过以下3个步骤实现：1. 电压控制模式在电压控制模式下，电机的电压随着转速增加而增加，以保持稳定的转矩输出。

这种方法通常用于车辆等高速应用，可以在高速条件下实现有效的转矩控制。

2. 电流控制模式在电流控制模式下，电机的电流随着转速增加而增加，以保持稳定的转矩输出。

这种方法通常用于工业应用，可以在高负载条件下实现有效的转矩控制。

3. 磁通控制模式在磁通控制模式下，电机的磁通随着转速增加而增加，以保持稳定的转矩输出。

这种方法通常用于电磁场调节和自适应控制，可以在不同负载和转速条件下实现精确的转矩控制。

三、开关磁阻电动机高速运行转矩控制应用开关磁阻电动机高速运行转矩控制适用于以下应用：1.电机控制系统开关磁阻电动机可用于机器人、航空航天器、制造机械等需要高速、精确转矩控制的应用，以提高生产效率和质量。

2.轮毂电动机开关磁阻电动机可用于车辆轮毂电动机，以实现可靠的高速驱动。

3.火箭动力系统开关磁阻电动机可用于火箭动力系统，用于控制燃烧室内氧化剂的流量，以提高燃烧效率和性能。

4.模拟电子系统开关磁阻电动机可用于模拟电子系统，用于模拟密封冷却系统和助推器等应用。

开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。

具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。

一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。

因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。

所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。

开关磁阻电机的定子和转子都是凸极式齿槽结构。

定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。

图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。

电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。

电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。

当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。

通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。

当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。

开关磁阻电机驱动系统的运行原理及应用1.简介：开关磁阻电机由驱动器和电机两部分组成，其中驱动器根据外部输入源的指令向电机提供电流，而电机则将电流转化为转动力。

2.驱动电流：驱动器根据输入源的指令产生开关电流，该电流可以通过改变驱动器中的电流方向和大小来实现。

在每一个电机相中都有一个电流传感器，用于测量电流。

驱动器会根据这些测量结果，进行控制电机的电流。

3.磁化和消磁：当电流通过电机线圈时，它会产生磁场，从而使定子上的磁阻磁化。

然后，电流将被改变方向，导致磁阻逆磁化。

这个过程会不断重复。

4.转动力产生：由于磁阻的磁化和逆磁化，定子上的转子被吸引和排斥。

这个过程会持续下去，从而使电机转动。

1.工业机械：开关磁阻电机驱动系统可以应用于各种工业机械中，如机床、印刷机、绘图仪和工业机器人等。

它们能够提供高速、高力矩和高精度的转动控制，提高生产效率和产品质量。

2.汽车工业：开关磁阻电机驱动系统可以应用于汽车的多种部件中，如电动方向盘、电动驱动系统和汽车座椅调节器等。

它们能够提供精确的转动控制，提高汽车的舒适性和操纵性。

3.医疗设备：开关磁阻电机驱动系统可以应用于医疗设备，如手术机械、医疗床和医疗影像设备等。

它们能够提供平稳的转动和精确的位置控制，提高医疗设备的性能和安全性。

4.家用电器：开关磁阻电机驱动系统可以应用于家用电器，如洗衣机、空调和冰箱等。

它们能够提供高效的转动和低噪音的操作，提高家用电器的使用体验和节能效果。

总结：开关磁阻电机驱动系统通过开关磁阻电机的独特运动原理，提供高效、高速和高精度的电机控制。

它已经在各个领域得到广泛应用，并为相关行业的发展和进步做出了重要贡献。

未来，随着科学技术的不断进步，开关磁阻电机驱动系统有望进一步发展和创新，为人类社会的发展做出更大的贡献。
