吊挂井下电缆安全技术措11

井下电缆吊挂标准电缆吊挂通用标准：一、同排电缆间距的设定1、高压电缆与高压电缆的间距应不小于50毫米。

2、高压电缆与低压电缆的间距应大于100毫米。

3、低压电缆与低压电缆的间距应不小于50毫米。

4、小线子原则上应与动力电缆分别吊挂在巷道两侧，若受条件限制应敷设在动力电缆上方的0.1米以上的地方。

5、小线子与小线子之间的间距不小于30毫米。

二、高压电缆、低压电联、小线子的划分范围与其吊挂示意图1、高压电缆：输送电压在1140伏以上的电缆。

2、低压电缆：输送电压在1140伏及其以下的电缆。

3、小线子：信号线、照明线、通信线、控制线，称为小线子。

4、吊挂示意图见下图缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字型的电缆不得带电，但给采掘机组供电的电缆不受此限。

二、巷道与巷道之间过碹时，电缆钩必须钉在顶板上，电缆要用扎带进行捆扎牢固，要求成一条直线。

三、躲避峒吊挂电缆时，要安装在躲避峒上方，两侧要对称，成均匀弧状进行吊挂。

吊挂时由于电缆上钩不牢，需用扎带进行捆扎牢固。

四、同一巷道电缆钩吊挂时以腰线为基准，距离腰线的垂直距离要保持一致，电缆钩与钩之间要保持平行与腰线保持垂直。

架棚巷道电缆整改办法：一、电缆钩与顶板距离为200 -250毫米，电缆钩子的间距为2个棚档之间距离（1.3-1.6米），如遇到工字钢的间距不一致时，可利用不低于10号的铁丝进行调整。

如遇到架棚较低时，其离顶板距离不大于150毫米。

二、吊挂电缆时应标线吊挂，确保电缆整齐。

整改办法：各单位应对照标准，按照责任区域划分（见附表），于2009年1月31日前整改完毕。

煤矿井下电器设备检修安全措施为了保证检修期间机电设备检修、安装质量，确保检修的安全顺利进行，特编制以下安全技术措施：（一）危险源1、不执行敲帮问顶制度，2、顶、帮壁危岩悬矸掉落伤人。

3、不执行安全监护制度伤人。

4、更换配件不停电、闭锁、挂牌伤人。

（二）安全措施1、井下不得带电检修、搬迁电气设备、电缆和电线。

检修或搬迁前，必须切断电源，挂好停电牌，开关把手在切断电源时必须闭锁，并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。

2、操作井下电气设备应遵守下列规定：①非专职人员不得擅自操作电气设备。

②电气设备的操作手柄和工作中必须接触的部分必须有良好的绝缘。

3、容易碰到的、裸露的带电体及机械外露的转动和传动部分必须加装护罩或遮栏等防护设施。

4、敷设电缆（与手持式或移动式设备连接的电缆除外）应遵守下列规定：①电缆吊挂必须用电缆钩。

②巷道中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。

其悬挂高度应保证在电缆坠落时不落在输送机上。

③电缆钩的悬挂间距不得超过1m。

④动力电缆与信号电缆悬挂间距不低于0.1m。

5、电缆不应悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

6、电缆的连接应符合下列要求：①电缆与电气设备的连接，其芯线必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接。

②不同型电缆之间严禁直接连接必须经过符合要求的接线盒、连接器或母线盒进行连接。

③同型橡套电缆之间的连接必须修补连接（包括绝缘、护套以损坏的橡套电缆的修补）必须采用阻燃材料进行硫化热补或与热补有同等效能的冷补。

在地面修补的橡套电缆必须经浸水耐压试验，合格后方可下井使用。

在井下冷补的电缆必须定期升井试验。

④三台及以上的电气设备必须设置局部接地极，可设置在巷道水沟内或其它就近的潮湿处。

7、严格执行停送电制度，停电必须挂牌，工作前进行验电、放电，严禁带电作业。

附件1：电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。

2、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

井下所有掘进巷、回采巷的电缆均敷设在巷道上帮。

3、电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求：（1）铠装电缆要求：弯曲半径≥20倍电缆外径。

（2）橡套电缆要求：弯曲半径≥10倍电缆外径。

4、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂整齐不交叉，不缠绕、不挤压、不落地、不盘圈、不粘灰积尘、电缆吊挂直线偏差±10㎜/m。

5、所有用铁丝吊挂的电缆钩必须全部加固，必须用两根12#铁丝从挂钩孔处缠绕3圈绑扎在钢绞线上，下垂的钢绞线使用12#铁丝缠绕捆扎到钢丝网上（有钢丝网的巷道），巷道固定的锚杆间距不得大于10米，电缆钩与电缆钩的间距不得大于1米；所有巷道吊挂的电缆必须每隔30米使用铁制电缆钩（两个）进行加强吊挂，铁制电缆钩必须用锚杆捆扎固定。

一钩原则上只准挂一根电缆。

四小线及高、低压电力电缆敷设在巷道同一侧时，确因条件电缆限制，四小线可同时占用一个电缆钩。

（3108/3103顺槽吊挂方式详见附图）6、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置。

7、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、所有过联巷电缆必须按要求每间隔1米安装一个顶钩，顶钩加工见附图。

9、电缆吊挂统一使用阻燃塑料电缆钩(特殊电缆和地段按要求可使用铁钩和电缆桥架），电缆钩分小钩和大钩，大钩在下，小钩在上，大、小钩数量根据现场情况确定，严禁用小电缆钩挂大电缆。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行一、电缆敷设及吊挂原则：（一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道整的一致，垂直方向敷设时必须与地面成90o,即横平竖直。

（三）电缆改变敷设方向时要求成90o转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在士50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于 1.6米。

2、掘进与回采巷道不低于 1 .6米，机电硐室不低于 1.6米。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。

（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷到一侧挂有 2 根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水，如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3 米以上的间距。

10、盘圈或盘8 字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有型号、电压、长度、检查人、始末端名称，便于识别。

14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。

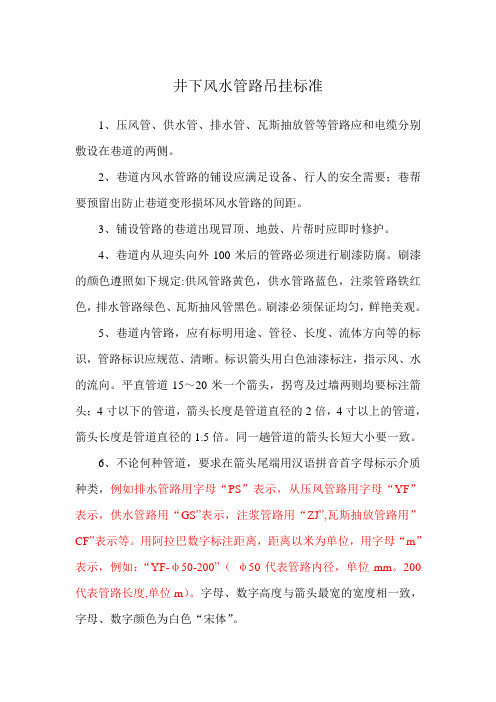

井下风水管路吊挂标准1、压风管、供水管、排水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。

2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。

3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。

4、巷道内从迎头向外100米后的管路必须进行刷漆防腐。

刷漆的颜色遵照如下规定:供风管路黄色，供水管路蓝色，注浆管路铁红色，排水管路绿色、瓦斯抽风管黑色。

刷漆必须保证均匀，鲜艳美观。

5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。

标识箭头用白色油漆标注，指示风、水的流向。

平直管道15～20米一个箭头，拐弯及过墙两则均要标注箭头；4寸以下的管道，箭头长度是管道直径的2倍，4寸以上的管道，箭头长度是管道直径的1.5倍。

同一趟管道的箭头长短大小要一致。

6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“PS”表示，从压风管路用字母“YF”表示，供水管路用“GS”表示，注浆管路用“ZJ”,瓦斯抽放管路用”CF”表示等。

用阿拉巴数字标注距离，距离以米为单位，用字母“m”表示，例如：“YF-φ50-200”（φ50代表管路内径，单位mm。

200代表管路长度,单位m）。

字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体”。

7、供风、供水管路每隔50米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。

8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。

9、排水管路在巷道掘进施工时，就应根据掘进期间和工作面形成后的的实际涌水量铺设，避免重复建设，并需在巷道的低洼处应设置三通和放淤阀。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行。

一、电缆敷设及吊挂原则：（一）、电缆必须吊挂。

（二）、电缆水平敷设时必须与巷道走向保持一致，垂直方向敷设时必须与地面成90º，即横平竖直；电缆改变敷设方向时要求转弯处应有适宜的圆弧：1、铠装电缆要求：弯曲半径≥20倍电缆外径2、橡套电缆要求：弯曲半径≥10倍电缆外径（三）、电缆悬挂点（电缆钩）的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

（四）、悬挂高度符合下列要求：（以下高度以挂电缆钩最下层钩为准）1、主要运输巷道不低于1.5米。

2、掘进与回采巷道不低于1.5米，机电硐室不低于1.5米。

（五）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（六）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件（膨胀螺栓）埋入后裸露长度不超过30mm。

（七）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面大小由下而上吊挂，高压电缆悬挂在最下钩）。

（八）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

横过巷道电缆（过龙门处电缆）应用电缆桥架或电缆钩固定。

二、一般规定：1、电缆吊挂用我矿统一类型规格的电缆钩。

2、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

3、电缆不得挂风筒或水管上。

电缆与供风管、供水管在巷道同一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

4、电缆不得遭受淋水，如有淋水予以保护。

5、电缆上严禁悬挂任何物件。

6、盘圈或盘8字型的电缆不得带电（综采、综掘机组供电电缆不受此限）。

7、巷道内高低压电缆敷设在同一侧时：沿电缆钩由上到下依次为通讯、信号电缆、低压电力电缆、高压电力电缆。

高低压电缆之间的距离大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个，绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后，铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定）。

5、已固定好的钢丝绳每间隔4-6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时，钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩（截面均小于50mm²）或5钩（其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

井下电缆吊挂标准及管理规定(2021版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0292井下电缆吊挂标准及管理规定(2021版)一、电缆敷设及吊挂原则：1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成90º，即横平竖直。

3、电缆改变敷设方向时，转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂（从上到下吊挂顺序为：通讯电缆、监测电缆、信号电缆、动力电缆）。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风筒或水管上。

6、电缆不得遭受淋水，如有淋水予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、除采掘移动设备和通信、信号电缆外，盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于0.1米。

井下电缆安全管理制度第一章总则第一条目的和依据为确保井下电缆的安全运行，保护员工和设备的安全，遵守相关法律法规和企业规定，制定本井下电缆安全管理制度。

第二条适用范围本制度适用于所有涉及井下电缆的工作环境、设备维护和相关人员。

第二章主要内容第三条井下电缆安全管理职责1.上级领导：负责制定井下电缆安全管理政策，明确管理目标，有效分配资源。

2.运营部门负责人：组织实施井下电缆安全管理工作，监督执行情况，制定具体工作方案，提供必要的技术支持和培训。

3.维护人员：负责井下电缆的安装、检修、维护和更换等工作，确保井下电缆的安全可靠运行。

4.监控人员：负责实时监控井下电缆的运行状态，及时发现并解决故障和隐患。

5.安全监察员：定期进行安全检查，发现问题及时整改并提出改进措施。

6.员工：执行井下电缆安全管理制度，参加相关培训和安全活动。

第四条井下电缆安全管理要求1.设备选型：选择符合国家相关标准和规定的井下电缆设备。

2.设备安装：按照规范要求进行设备安装，确保井下电缆的布置和连接正确可靠。

3.检修与维护：制定检修计划，定期进行检修和维护工作，及时排除井下电缆故障和隐患。

4.防护措施：建立完善的防护措施，包括防火、防爆、防水以及防异物进入等，确保井下电缆的安全运行。

5.安全培训：定期组织员工进行相关安全知识和操作技能培训，提高员工的安全意识和应急处置能力。

6.安全检查：严格执行安全检查制度，定期检查井下电缆运行状态，及时发现问题并进行处理。

7.数据记录：建立完善的安全管理台账，记录井下电缆的运行情况、检修记录和更换情况等，保留相关数据备查。

第五条井下电缆安全考核标准1.设备完好率：统计井下电缆设备的正常使用时间占总使用时间的比例，达到90%及以上为合格。

2.故障处理及时率：统计井下电缆故障处理的及时率，要求达到85%及以上为合格。

3.员工参与培训率：统计员工参与安全培训的次数，要求达到年度计划的90%及以上为合格。

井下电缆安全管理制度一、引言井下电缆是矿井中传输电能和通信信号的关键设备之一，直接关系到矿井生产的安全和有效运行。

为了确保井下电缆的安全性和可靠性，制定一套科学的井下电缆安全管理制度是必要的。

二、管理目标井下电缆安全管理的核心目标是保障矿井生产中电力供应和通信传输的安全可靠。

为了达到这一目标，我们制定以下具体管理措施。

三、管理机构与责任划分1. 成立井下电缆安全管理小组，负责制定和实施井下电缆安全管理制度；2. 负责井下电缆的日常巡查、维护和修理。

四、井下电缆的安装与布线1. 井下电缆安装前，需进行严格的电缆选型和计算，确保其所承载电流不超过定额电流；2. 井下电缆的安装和布线要符合相关国家标准和规范；3. 井下电缆的敷设要保证与其他设备和材料的安全距离，防止相互干扰或引发事故。

五、井下电缆的巡检与检修1. 每天对井下电缆进行巡检，发现问题及时修复；2. 定期开展井下电缆的绝缘电阻测试，确保其绝缘性能符合要求；3. 定期进行井下电缆的红外热像检测，及时发现电缆中的潜在故障；4. 对于发现的问题或故障，要及时记录并报告，制定修复计划并迅速进行修复。

六、井下电缆的保护与维护1. 井下电缆应设立防护设施，如防火墙、防护管道等，以保护其免受机械磨损、火灾等外界因素的影响；2. 定期清理井下电缆周围的灰尘和脏物，确保电缆表面的绝缘性能；3. 定期对井下电缆进行防腐保养，延长电缆使用寿命。

七、井下电缆的拆卸与更换1. 对于维修期限已满或受损严重的井下电缆，需及时拆卸并更换；2. 拆卸和更换井下电缆时，需采取安全防护措施，确保作业人员的人身安全；3. 更换井下电缆时，需按照规定的程序和要求进行，保证新电缆的正确连接和良好运行。

八、应急处理与事故预防1. 加强井下电缆的事故预防培训，提高作业人员的安全意识和操作技能；2. 定期组织演练井下电缆事故的应急处理，熟悉应急措施和程序；3. 对井下电缆事故进行及时处理和调查，总结经验教训，并制定改进措施。
