井下电缆吊挂规范标准(通用版)

井下电缆吊挂标准电缆吊挂通用标准：一、同排电缆间距的设定1、高压电缆与高压电缆的间距应不小于50毫米。

2、高压电缆与低压电缆的间距应大于100毫米。

3、低压电缆与低压电缆的间距应不小于50毫米。

4、小线子原则上应与动力电缆分别吊挂在巷道两侧，若受条件限制应敷设在动力电缆上方的0.1米以上的地方。

5、小线子与小线子之间的间距不小于30毫米。

二、高压电缆、低压电联、小线子的划分范围与其吊挂示意图1、高压电缆：输送电压在1140伏以上的电缆。

2、低压电缆：输送电压在1140伏及其以下的电缆。

3、小线子：信号线、照明线、通信线、控制线，称为小线子。

4、吊挂示意图见下图缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字型的电缆不得带电，但给采掘机组供电的电缆不受此限。

二、巷道与巷道之间过碹时，电缆钩必须钉在顶板上，电缆要用扎带进行捆扎牢固，要求成一条直线。

三、躲避峒吊挂电缆时，要安装在躲避峒上方，两侧要对称，成均匀弧状进行吊挂。

吊挂时由于电缆上钩不牢，需用扎带进行捆扎牢固。

四、同一巷道电缆钩吊挂时以腰线为基准，距离腰线的垂直距离要保持一致，电缆钩与钩之间要保持平行与腰线保持垂直。

架棚巷道电缆整改办法：一、电缆钩与顶板距离为200 -250毫米，电缆钩子的间距为2个棚档之间距离（1.3-1.6米），如遇到工字钢的间距不一致时，可利用不低于10号的铁丝进行调整。

如遇到架棚较低时，其离顶板距离不大于150毫米。

二、吊挂电缆时应标线吊挂，确保电缆整齐。

整改办法：各单位应对照标准，按照责任区域划分（见附表），于2009年1月31日前整改完毕。

大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。

第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆不得悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。

4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。

7、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

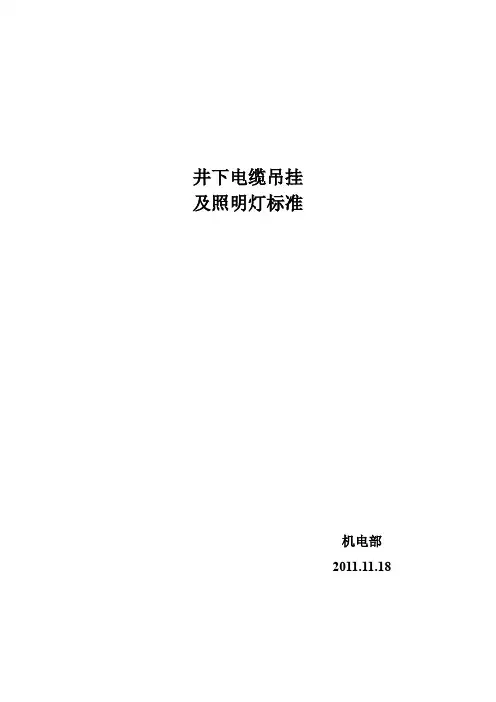

井下电缆吊挂
及照明灯标准
机电部
2011.11.18
井下电缆吊挂及照明灯标准
1、水平巷道或倾斜井巷中悬挂的电缆应有适当的驰度，并能在意外受力时自由坠落。

其悬挂高度应保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。

2、电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过1m。

3、电缆不应悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通信、信号线）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组的供电的电缆不受此限。

4、井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件限制：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离不得小于50mm。

6、井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌。

7、使用机车的主要运输巷道、兼作人行道的集中带式输送机巷道、升降人员的绞车道以及升降物料和人行交替使用的绞车道，其照明灯的间距不得大于15m。

8、。

井下电缆吊挂标准及管理规定范本一、引言井下电缆的吊挂是矿井运行中非常重要的一项工作，对于确保电缆安全、有效运行具有重要意义。

为了规范井下电缆的吊挂操作，制定相关的标准和管理规定是必要的。

本文将详细说明井下电缆吊挂的标准及管理规定范本。

二、标准范本1. 电缆吊挂位置标准1.1 各井下作业面的电缆吊挂位置应符合设计要求，并与井下管网布置相适应。

1.2 电缆吊挂位置应离地面一定高度，以避免受到泥浆、水汽等影响，确保电缆质量。

1.3 电缆吊挂位置应避免渣石、碎砖等杂物，以免刮伤或破坏电缆外皮。

2. 电缆吊挂点标准2.1 电缆吊挂点应选择在电缆的强度、安全范围内，并在电缆规格书中有明确标注。

2.2 电缆吊挂点应在厂家规定的位置范围内，并确保吊挂装置与电缆连接紧密可靠。

2.3 电缆吊挂点应避开任何可能导致电缆受损的位置，如尖锐物体、锈蚀设备等。

3. 电缆吊挂过程的规定3.1 电缆吊挂前，必须对吊挂设备和工具进行检查，确保其安全可靠，并进行相应的防护措施。

3.2 电缆吊挂时，必须有足够的工作人员参与，严禁单人操作。

3.3 电缆吊挂过程中，应保持通讯畅通，随时与井下指挥中心保持联系，做好协调与沟通。

4. 电缆吊挂安全措施4.1 电缆吊挂操作人员必须经过专项培训，掌握吊挂操作技能和相关安全知识。

4.2 电缆吊挂过程中应佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。

4.3 电缆吊挂过程中应确保作业场所通风良好，防止有害气体积聚。

4.4 电缆吊挂结束后，必须对吊挂设备和工具进行彻底清理，做好吊挂点记号，确保下次使用时可迅速找到。

三、管理规定范本1. 井下电缆吊挂管理责任1.1 矿井企业应指定专门的负责人负责井下电缆吊挂管理，并明确其责任和权力。

1.2 井下电缆吊挂相关人员应按照要求参加岗前培训，确保各项工作符合标准和规定。

1.3 常规检查井下电缆吊挂质量，做好记录，并及时发现、纠正和改进存在的问题。

2. 井下电缆吊挂操作要求2.1 井下电缆吊挂操作必须按照标准和规定进行，严禁违章操作。

井下电缆吊挂标准及管理规定范本第一章总则第一条为了规范井下电缆的吊挂工作，确保井下电缆的安全运行，保障人员和设备的安全，制定本标准及管理规定。

第二条本标准及管理规定适用于所有井下电缆的吊挂工作，包括电力、通信、控制等各类电缆。

第三条各企事业单位应遵守本标准及管理规定，进行井下电缆吊挂工作，确保吊挂作业符合相关标准和规定。

第四条各企事业单位应设立专职人员负责井下电缆的吊挂工作，确保吊挂工作的专业性和安全性。

第五条各企事业单位应定期对井下电缆的吊挂工作进行检查和维护，确保吊挂设备的完好和稳定。

第二章吊挂设备及要求第六条吊挂设备应具备一定的承重能力和稳定性，能够保证吊装工作的安全进行。

第七条吊挂设备应经过测试和检验，具备相关的检测合格证明，并能够提供设备的使用说明和维护保养手册。

第八条吊挂设备的悬挂点应选择在相对固定的地点，确保吊装的稳定和安全，禁止在不稳定或易变动的地点进行吊挂作业。

第九条各类电缆的吊挂方式应满足以下要求：（一）吊挂点应选择在电缆的保护层或钢芯上，禁止直接吊挂在电缆的绝缘层上；（二）吊挂点应能够均匀受力，不得产生过大的局部应力；（三）吊挂点应保持与电缆垂直，避免过大的斜向拉力；（四）吊挂点应设置在电缆的两端，保持电缆的平衡和稳定；（五）吊挂点应具备防腐蚀和防震的功能，能够适应井下环境的复杂条件。

第三章吊挂操作及安全措施第十条井下电缆的吊挂操作应经过严格的计划和安排，确保吊挂的稳定和安全。

第十一条吊挂操作人员应持有相关的操作证书和培训合格证明，并严格按照操作规程进行吊挂作业。

第十二条吊挂操作人员应穿戴符合要求的安全防护装备，并确保吊挂设备和电缆的安全操作。

第十三条吊挂作业应由专职人员负责，其他人员不得擅自参与吊挂作业，以免发生事故。

第十四条在进行吊挂作业时，应遵守以下安全措施：（一）禁止使用损坏或磨损过大的吊挂设备；（二）禁止在吊挂作业过程中超过吊挂设备的最大承重限度；（三）禁止在吊挂作业过程中发生破坏电缆绝缘层的情况，避免电缆断裂或漏电事故；（四）吊挂作业应注意保持现场的整洁和清晰，防止杂物堆积和绊倒；（五）吊挂操作人员应定期进行体检和培训，保持良好的工作状态和专业素质。

管路吊挂规范篇一：掘进电缆及管路吊挂标准井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。

不同电压等级的电缆不能挂在同一个电缆钩上。

2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。

3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。

4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。

所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。

如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m （最下端距底板为0.5m）。

5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。

所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一(来自: 小龙文档网:管路吊挂规范)电缆钩上。

各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。

所有巷道不得有闲置的电缆钩。

其它特殊情况需要增加电缆钩必须经过机电技术科的批准。

东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。

电缆敷设标准1、轨道巷电缆的敷设采用永久电缆钩吊挂。

2、电缆敷设顺序从上至下依次为：通讯电缆、监测电缆、信号电缆、动力电缆。

3、动力电缆与四小线电缆应分类吊挂，四小线电缆挂在动力电缆上方，间距大于100mm；四小线电缆之间、动力电缆之间的距离不应小于50mm，电缆钩间距1米，吊挂高度距底板不少于1.5米，以矿车掉道撞不到电缆为准。

4、电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷，巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。

5、电缆出开关应先向下弯曲，比喇叭口低50mm以上，两侧电缆弯曲弧度自然一致。

6、低压接线盒，两头的电缆余量必须大于300mm，四通必须盖向外，小喇叭口朝下固定在巷道帮上。

7、电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点：在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。

在采掘巷道内，原则上沿电缆走向每100米悬挂一块电缆标志牌，不足100米时，至少应在一处悬挂电缆标志牌。

在大巷等其它通过电缆的巷道内，每200米悬挂一块电缆标志牌。

8、碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少，平滑过度，以求达到整齐美观。

9、井下电缆要保持干净，相关责任单位要定期擦拭。

10、机电科要对井下电缆进行定期检查，发现有不符合上述标准要求及时联系处理并进行处罚。

井下电缆管理标准一、电缆吊挂1、井下必须使用统一标准的电缆钩吊挂，新施工的采掘工作面，要依据实际需要确定电缆敷设根数，由施工单位一次将电缆钩安装到位。

2、工作面两顺槽掘进期间电缆钩采用Φ6.3钢丝绳吊挂，钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于3道卡子卡紧，固定点距离不得超过50米，钢丝绳每隔2米用不少于2道16#以上细扎丝吊在顶部钢网上，电缆钩用不少于2道16#以上细扎丝固定在钢丝绳上，确保电缆悬挂整齐美观。

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个，绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后，铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定）。

5、已固定好的钢丝绳每间隔4-6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时，钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩（截面均小于50mm²）或5钩（其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________电缆吊挂标准及管理规定(标准版)电缆吊挂标准及管理规定(标准版)导语：生产有了安全保障，才能持续、稳定发展。

生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。

当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。

"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。

根据《煤矿安全规程》及《煤矿安全生产标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行。

一、电缆敷设及吊挂原则：1、电缆必须吊挂。

2、电缆水平敷设时必须巷道整的一致，垂直方向敷设时必须与地面成90º，即横平竖直。

在拱形、梯形巷道电缆组合钩下端紧贴巷道壁。

3、电缆改变敷设方向时要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求:1）、铠装电缆要求：弯曲半径≥20倍电缆外径2）、橡套电缆要求：弯曲半径≥10倍电缆外径4、电缆悬挂点的间距与固定方式符合以下要求;1）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持1m（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

2）、在立井井筒内不得超过6m。

3）、固定电缆钩在喷浆巷道，用M16膨胀螺丝,每组上下端头固定。

5、悬挂高度符合下列要求：（以下高度以挂电缆钩下端到地面距离为准）1）、主要运输巷道高度不低于1.6米。

煤矿井下电缆吊挂标准煤矿井下电缆吊挂是煤矿生产中的重要环节，它直接关系到矿井的安全生产和生产效率。

为了规范煤矿井下电缆的吊挂标准，保障矿工的安全，提高矿井的生产效率，制定了以下煤矿井下电缆吊挂标准。

一、吊挂设备的选择。

1. 吊具的选择应符合国家标准，具有相应的质量检测报告，并经过专业人员的验收。

2. 吊具的使用寿命应符合要求，经过定期检测和维护，确保吊具的安全可靠性。

二、吊挂位置的确定。

1. 吊挂位置应符合设计要求，不得随意更改。

2. 吊挂位置应远离矿井内的机械设备和其他阻挡物，保证电缆的正常使用和安全运行。

三、电缆的吊挂要求。

1. 电缆的吊挂应符合设计要求，不得出现过紧或过松的情况。

2. 电缆的吊挂点应均匀分布，保证电缆的受力均匀，避免出现局部受力过大的情况。

四、吊挂过程中的安全要求。

1. 吊挂过程中，应有专人负责指挥，确保吊挂操作的安全可靠。

2. 吊挂过程中，应做好现场防护措施，避免人员和设备受到意外伤害。

五、吊挂后的检查和验收。

1. 吊挂完成后，应及时进行检查，确保吊挂的质量和安全性。

2. 吊挂完成后，应由专业人员进行验收，确保吊挂符合标准要求。

六、吊挂后的维护和保养。

1. 吊挂完成后，应加强对吊具和电缆的维护和保养工作，延长设备的使用寿命。

2. 吊挂后，应定期对吊具和电缆进行检测，发现问题及时处理，确保设备的安全可靠性。

七、吊挂标准的执行。

1. 各级管理人员应加强对吊挂标准的宣传和培训，确保各岗位人员都能够正确执行吊挂标准。

2. 对于违反吊挂标准的行为，应及时进行纠正和处理，确保吊挂作业的安全和规范。

总结，煤矿井下电缆吊挂标准的制定和执行，对于煤矿的安全生产和生产效率具有重要意义。

各级管理人员和吊挂作业人员都应严格遵守吊挂标准，确保吊挂作业的安全可靠性，为煤矿的安全生产和高效运行提供保障。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准。

一、电缆敷设及吊挂原则：(一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道一致，垂直方向敷设时必须与地面成90º，即横平竖直。

（三）、电缆改变敷设方向时要求成90º转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持两米（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩子埋件为准）1、主要运输巷道不低于1.6米。

2、掘进与回采巷道不低于1.6米，机电硐室不低于1.6米。

3、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由小到大吊挂，高压电缆悬挂在最下钩，顺序依次为监控电缆、通讯电缆、信号电缆、动力电缆）。

（九）接线盒吊挂1、电缆接线盒处应留有余线，保证两端电缆各有200mm的余量。

2、高压电缆连接器采用四根M16×250mm的锚杆配合相应规格Ω卡固定在巷道壁上，并做到两侧平直，高低与电缆走向一致。

3、低压接线盒在原电缆吊挂高度上方300mm处，有淋水地点应固定两根间距为160mm的Ø18mm的帮锚杆，帮锚杆外露长度距巷帮260mm，用专用电缆接线盒装置吊挂固定二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。

井下电缆吊挂标准及管理规定模版第一章总则第一条为了规范井下电缆的吊挂工作，保障井下电缆吊挂的安全性和可靠性，提高井下电缆的运行效率和使用寿命，制定本标准及管理规定。

第二条本标准和管理规定适用于井下电缆的吊挂工作，包括吊挂设计、施工、验收及日常检修等各环节的管理。

第三条井下电缆的吊挂工作应符合以下原则：（一）安全第一，确保人员和设备的安全；（二）合理优化，提高井下电缆的使用效率和寿命；（三）科学管理，规范吊挂工作的操作。

第二章设计要求第四条井下电缆的吊挂设计应满足以下要求：（一）应根据井下电缆的类型、长度和使用环境等因素，合理确定吊挂的位置和方式；（二）吊挂点应选择在电缆的固定点，并采取可靠的固定方式；（三）吊挂点的强度应满足电缆重力和外部力的要求，并进行必要的安全防护措施；（四）必要时，应设置电缆支架和吊挂附件，以提高吊挂的稳定性和安全性；（五）吊挂设计应满足施工和日常检修的要求。

第五条井下电缆吊挂设计应符合相关国家或行业标准的要求，并经过专业设计人员的审核和批准。

第三章施工要求第六条井下电缆吊挂施工应满足以下要求：（一）施工人员应具备相应的资质和技术能力，熟悉吊挂设备和工艺流程；（二）施工前应进行必要的安全检查和准备工作，确保施工过程的安全性；（三）按照设计要求，按照正常施工程序进行吊挂工作；（四）吊挂过程中应注意电缆的保护，防止损坏和弯曲；（五）施工结束后应及时清理现场，交接工作并做好记录。

第七条井下电缆吊挂施工应符合相关国家或行业标准的要求，并经过专业施工人员的监督和验收。

第四章验收标准第八条井下电缆吊挂应按照设计要求和施工规范进行验收，并应满足以下标准：（一）吊挂点的强度应满足设计要求；（二）吊挂点应固定可靠，无松动和变形现象；（三）电缆的吊挂位置和方式应符合设计要求；（四）电缆的保护措施应到位，无损坏和污染现象；（五）验收记录和资料应完整、准确并及时归档。

第九条井下电缆吊挂的验收应经过专业验收人员的检查和确认，并做好相关记录。

井下电缆吊挂标准及管理规定模版一、前言井下电缆的吊挂工作是矿井生产中必不可少的环节，对于确保井下电缆安全可靠运行具有重要意义。

为了规范井下电缆的吊挂标准和管理，维护井下电缆设备的安全和正常运行，制定本井下电缆吊挂标准及管理规定。

二、井下电缆吊挂标准1. 吊挂位置：井下电缆应按照设计要求进行吊挂，吊挂位置应符合以下标准：1.1 与井下通风设备保持一定的距离，以确保电缆散热和通风；1.2 避免与其他设备或构筑物干扰，如输送带、支架等；1.3 距离掘进工作面、盲巷、矿柱等危险区域一定距离，保证电缆的安全。

2. 吊挂高度：井下电缆的吊挂高度应符合以下标准：2.1 电缆的吊挂高度应保证在井下交通工具通过时不受碰撞或卡顿的影响；2.2 高度应适当，方便日常巡检和维护。

3. 吊挂材料：井下电缆的吊挂材料应符合以下标准：3.1 吊挂材料应具有足够的强度和刚性，能够承受电缆的重量；3.2 吊挂材料应经过防腐处理，以防止腐蚀对电缆造成损害；3.3 吊挂材料应符合国家相关标准和规定。

4. 吊挂方式：井下电缆的吊挂方式应符合以下标准：4.1 工程设计应根据电缆的特性和工作环境确定合适的吊挂方式；4.2 吊挂方式应考虑到电缆的保护，避免电缆受到扭曲、磨损等损害；4.3 吊挂方式应易于安装和维护，方便随时更换或修理。

5. 吊挂保护：井下电缆的吊挂保护应符合以下标准：5.1 吊挂位置应设置防护罩或挡板，保护电缆不受外界物体的撞击；5.2 吊挂位置应设置防护门或锁，避免未经授权人员接触电缆；5.3 吊挂位置应定期检查，确保保护设施的完好和正常使用。

三、井下电缆吊挂管理规定1. 设立管理机构：矿井应设立专门的井下电缆吊挂管理机构，负责组织、协调和监督井下电缆的吊挂工作。

2. 编制吊挂计划：矿井应根据生产需要和电缆状态，制定年度吊挂计划，并定期进行修订。

3. 吊挂人员培训：矿井应对井下电缆的吊挂人员进行专业培训，提高他们的吊挂技能和安全意识。

矿用电缆
• 矿用电缆是煤矿用电缆的简称，矿用电 缆均为阻燃电缆，都应经过国家矿用产品 安全标志中心颁发矿用产品安全标志证书。
产品标准
• 本产品按GB/T12972-2008《矿用橡套软 电缆》、MT818-2009《煤矿用阻燃电缆》 生产，同时还可根据用户需要按国际电工 委员会推荐标准IEC、英国标准、德国标准 及美国标准生产
煤矿安全规程
• 第四百六十六条 在总回风巷和专用回风巷 中不应敷设电缆。在机械提升的进风的倾 斜井巷（不包括输送机上、下山）和使用 木支架的立井井筒中敷设电缆时，必须有 可靠的安全措施。
• 溜放煤、矸、材料的溜道中严禁敷设电缆 。
• 第四百六十七条 井下电缆的选用应遵守下 列规定：
• （一）电缆敷设地点的水平差应与规定的 电缆允许敷设水平差相适应。
井下电缆吊挂标准
本标准适用范围 陈四楼煤矿井下电缆吊挂
特别规定
• 现场电缆管理遵循“谁使用，谁负责安装、 吊挂、维护”的原则，新敷设的电缆应经 机电科组织验收合格后方可投入使用。
矿用电缆
• 矿用电缆是指煤矿开采工业志用的地面设 备和井下设备用电线电缆产品.其中包括采 煤机,运输机,通信,照明与信号设备用电缆, 以及电钻电缆,帽灯电线和井下移动变电站 用的电源电缆等
• 2.7电缆接线盒处留有余线， 保证两端电缆各有200mm的余 量。
• 2.8电缆过巷道口时，必须采用 电缆桥架。
• 2.9电缆小钩底端距水沟盖板高 度2.8m。电缆吊挂距顶板不大 于200mm。
• 3.电缆防护 • 电缆淋水处使用风筒布保护。
• 4 接线盒吊挂
• 在原电缆吊挂高度上方300mm 处，固定两根间距为160mm的 Ø18mm的帮锚杆，帮锚杆外露 长度距巷帮260mm，用专用电 缆接线盒装置吊挂固定，如图所 示。

井下电缆管路敷设吊挂标准矿属各基层区队：为规范我矿电缆管路敷设吊挂，现统一规定如下：一、井下电缆的敷设和吊挂：（一）盘区巷道：1、在巷道中吊挂于人行道侧，以专用帮锚杆固定钢丝绳，在钢丝绳上吊挂电缆钩，并且钢丝绳上下均固定，达到横平、竖直、侧成平面的效果。

2、在巷道中布置锚杆，要求上排锚杆位于人行道侧高度在2米左右，高度可根据巷道起伏尽量使钢丝绳拉紧后，能够保持在一条直线上来适当调整。

锚杆垂直打于巷帮内，深度以能满足电缆吊挂压力为准。

下排锚杆以上排锚杆为基准，上下距离以该地点一套电缆钩的长度为准，要求拉紧钢丝绳后，能够将电缆钩涨紧。

锚杆螺纹外露在150毫米以上，上排锚杆以3米的横向间距布置，下排锚杆以6米的横向间距布置。

用3分钢丝绳、长度以51米为单位进行布置，两头用卡栏和花兰螺丝固定，并涨紧，中间固定于锚杆上。

3、电缆钩固定在钢丝绳上，每隔1米吊挂一套，盘区巷道（从上至下）依次为上挂电缆钩1个、50型电缆钩4个、80型电缆钩3个、下挂电缆钩1个来布置。

（注：盘区巷道布置的电缆钩的数量可根据实际电缆敷设电缆的最大需要量进行调整，下排锚杆距上排锚杆距离也要做出相应调整）（二）采掘巷道：1、在巷道中吊挂于人行道侧，以帮（角）锚杆固定电缆钩，达到横平、竖直、侧成平面的效果。

2、以巷道顶板为基准，15#煤利用巷道已有帮锚杆进行电缆吊挂，以现有排距每个锚杆均须吊挂，最下一钩固定在底部钢带上。

电缆钩（从上至下）依次为上挂电缆钩1个、50型电缆钩，50型电缆钩的数量根据电缆的数量进行增减。

电缆钩数量能够满足监测监控队各种信号线缆，用最上第一钩，其它单位的控制线、信号线用第二钩，动力线分钩吊挂依次下排的要求。

9#煤利用巷道角锚杆进行电缆钩吊挂，以现有排距每个角锚杆均须吊挂，10号铁丝梆扎铁质电缆钩、电缆钩下部，每10米打一根锚杆，50米拉一根钢绞线用于固定电缆钩。

保持电缆钩紧贴巷帮固定，电缆钩须用黑漆刷全。

（三）其它地点：1、横跨硐室、水仓、巷口等地点时，在顶板上打专用锚杆用于电缆的吊挂。

( 岗位职责 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改井下电缆吊挂规范标准(通用版)Regular daily safety management training, and establish a system to control and improve thecompany's sudden accidents.井下电缆吊挂规范标准(通用版)1、现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机电科组织验收合格后方可投入使用。

2、电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。

3、巷道内的电缆（电力电缆）沿线每隔200米的距离，拐弯或分支点，以及连接不同直径电缆的接线盒两端、穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌，并且内容要填写正确、完整。

4、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要悬挂整齐，电缆钩统一使用宽底板树脂电缆钩。

运输大巷电缆钩小钩为15个，皮带大巷电缆钩小钩为9个，掘进巷电缆钩小钩为6个，大钩按所需安装。

5、电缆钩吊挂应使用膨胀螺栓固定。

电缆钩吊挂应平直，严禁用铁丝吊挂电缆。

6、电缆吊挂大巷间距为1.2m，斜巷为1m，其它巷道为1.2m。

7、电缆与风、水管要求分别布置在巷道两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且电缆要敷设在管路上方，并保持0.3米以上的距离。

电缆上严禁悬挂任何物件。

8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且应敷设在电力电缆上方0.1m以上的地方。

9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
