V3F16L通力变频器常见故障
V3F16L是通力电梯专用变频器，因为它是一个直接拖动电梯曳引电机的器件，通常工作在大电流的情况下，所以它是一个故障率较高的器件。

它的故障现象主要表现在以下几个方面：
1、电梯不论是检修状态还是正常状态，都不能运行。

2、电梯检修状态时只能向一个方向运行，向另外一个方向时一起动就会立即停止。

3.运行时震动厉害。

4、V3F16L内部短路时经常会引起电源跳闸现象。

5、电梯无缘无故的出现死机，关电送电后又可运行，但运行一段时间后会在次死机。

6、提示V3F16L故障的故障代码通常是：0026：驱动故障；0025：主接触器不吸合。

0101：驱动故障。

7、当界面版中的V3F指示灯亮时，并不代表V3F16L就一定正常，很多时候V3F指示灯亮但最后查出的故障原因依然是V3F16L 变频器故障所致。

通力电梯变频器V3F16L修理阅历 - 变频器_软启动器一、前言通力电梯变频器V3F16L KM769900G01是通力电梯公司独立设计生产的一款电梯专用变频器，适用功率7.5KW的永磁同步电机。

或许是通力电梯公司考虑到爱护学问产权的因素，没有给电梯变频器配置特地的操作面板。

若要更改V3F16L KM769900G01变频器参数，就必需通过电梯中的电路板才能进行相应设置。

V3F16L变频器在没有相关资料的状况下，进行修理难度系数较高，主要是由于电梯变频器不能独立于电梯之外试运行，除非有相应的测试平台。

再加上V3F16L变频器没有配置操作面板，这就更加大了V3F16L电梯专用变频器修理的难度，修理后怎么运行测试是个问题！一般状况下，是拿到现场完整装入电梯把握柜后，让电梯试运行来进行测试变频器修复与否，稍显麻烦。

通力电梯变频器KM769900G01整机结构紧凑，将变频器打开后可以看到，变频器内部有5块电路板组成，分别是：KM964619G01接触器板，KM964622G01中间板，KM964615G01电容板，KM825950G01电源驱动板，KM774150G02主板；整流逆变一体化模块型号为BSM50GP120。

值得留意的是，V3F16L变频器存在两种版本，新版本内部有5块电路板，老版本的内部只有3块电路板。

二、V3F16L通力变频器常见故障由于V3F16L变频器直接拖动的负载电梯曳引电机，实际运行电流通常较大，因此，作为电梯把握的设备来讲，故障率相对较高。

常见故障如下：1、电梯运行时消灭严峻抖动。

2、V3F16L变频器内部存在短路故障，导致供电电源跳闸。

3、电梯在检修状态下只能朝一个方向运转，若要朝另一个方向运转，一起动就立马停车。

4、电梯突然发生死机现象，若断电后再送电又能正常运转起来，但运转一会后又会发生死机现象。

5、不管是在检修状态还是在正常状态，电梯都不能正常运转。

需要说明的是，当界面板中的V3F指示灯亮时，并不代表V3F16L就肯定正常。

通力电梯V3F25与V3F16的比较
1、V3F25 与 V3F16 是两套不同的驱动系统，虽然两种驱动柜都能
与 LCE 接口相接，但两种驱动柜的配件不能互换使用；
2、V3F25 用于小机房的电梯。

旋转编码器、称重装置、测速发电机
以及马达的热敏电阻等设备的输入端口都固化在（HCB)385：A1 板
上;
3、V3F16 用于无机房电梯。

无机房电梯没有旋转编码器，其称重装
置、测速发电机以及马达热敏电阻等设备的输入端口也都固化在385A1(DCB）上，但是它的 A1 板上有一 FULL POWER 按钮，在调
超载和相关实验时非常有用。

4、V3F25 所采用的主要电气零部件的功率和容量都比 V3F16 要大。

5.V3F16L 输出最大频率为 75HZ 输出电压为 240-330VAC 直流母
线电压为 560VDC 对于马达是电压控制对于马达的感应器有
Tacho 和热敏电阻驱动器的温度是靠自然对流； V3F25 为输出最大
频率为 60HZ. 输出电压为 0-320VAC 直流母线电压为 540VDC 对于马达是 MX 电流控制对于马达的感应器有 Tacho 和 resolver 和热敏电阻驱动器的温度是内部风扇
6.V3F16L 驱动马达的选择一般常见的有MX05;MX06;MX10;对于
tacho 的最大输入电压为 7V，tacho:7V/1000rpm V3F25 的马达选择 MX10, MX18, MX20, MX32 对于 tacho 最大输入电压
120V，tacho:60V/1000rpm。

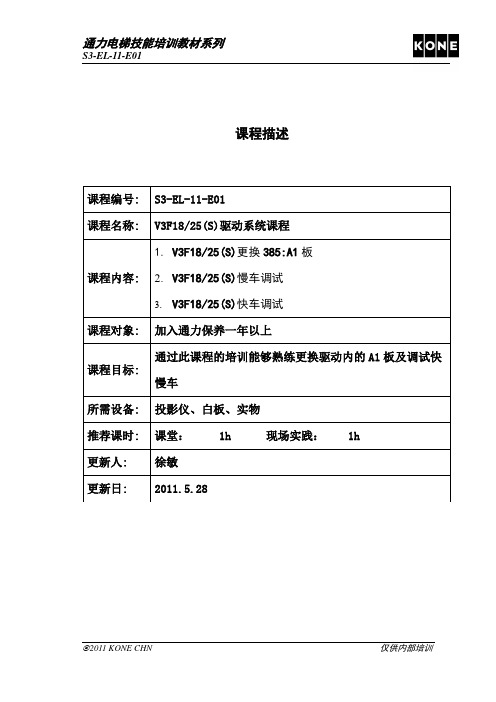

通力电梯技能培训教材系列S3-EL-11-E01课程描述目录第1章V3F18/25(S)更换385:A1板 ................................................................................................... - 2 -1. 更换385:A1板 ............................................................................................................................ - 2 -1.1 记录旧385:A1板上的资料 ............................................................................................ - 2 -1.2 移除和A1/A2板相连接的接插件,如下表是和A1板相连接的部分接插件.............. - 2 -1.3 拆除固定A1/A2板的支架(如图示的黑影部分) ........................................................... - 3 -1.4 拆除并更换A1板 ........................................................................................................... - 3 -1.5 根据前述所记录的旧385:A1板上面的资料重新设置驱动参数,另外........................ - 4 - 第2章V3F18/25(S)慢车调试............................................................................................................. - 5 -1.1 设置驱动参数 .................................................................................................................. - 5 -1.2 设置6-38参数................................................................................................................. - 6 -1.3 调整测速计的测试电位计 .............................................................................................. - 7 -1.4 检查MXTORQ ................................................................................................................ - 7 -1.5 Resolve极性测试 ............................................................................................................ - 7 -1.6 Tacho极性测试 ............................................................................................................... - 8 -1.7 设置旋转编码器相角 ...................................................................................................... - 8 -1.8 检查旋转编码器相角并记下其值 .................................................................................. - 9 - 第3章V3F18/25(S)快车调试............................................................................................................. - 9 -1.1 作初始化运行(井道设定) .............................................................................................. - 9 -1.2 设置轿底称重 ................................................................................................................ - 10 -1.3 检查电梯平衡 ................................................................................................................ - 10 -1.4 检查驱动调整 ................................................................................................................ - 11 -1.5 振动................................................................................................................................ - 11 -1.6 起动................................................................................................................................ - 13 -1.7 停止................................................................................................................................ - 15 -1.8 运转性能 ........................................................................................................................ - 15 -1.9 平层精度 ........................................................................................................................ - 16 -第1章V3F18/25(S)更换385:A1板1. 更换385:A1板1.1记录旧385:A1板上的资料1.2移除和A1/A2板相连接的接插件,如下表是和A1板相连接的部分接插件1.3拆除固定A1/A2板的支架(如图示的黑影部分)1.4拆除并更换A1板1.5根据前述所记录的旧385:A1板上面的资料重新设置驱动参数,另外1)重新设定Tacho电压2)RDIR的设置方向和旧板一致3)重新设定称重参数4)重新做井道设定第2章V3F18/25(S)慢车调试1.1设置驱动参数1.2设置6-38参数1.3 调整测速计的测试电位计1.4检查MXTORQ1.5Resolve 极性测试RDIRa1150gk.wmf1.6Tacho 极性测试1.7设置旋转编码器相角1.8检查旋转编码器相角并记下其值第3章 V3F18/25(S)快车调试1.1作初始化运行 (井道设定)1.2设置轿底称重1.3检查电梯平衡1.4检查驱动调整1.5振动制动器调整在MX18开始运行时, 制动器以较高电压打开。

通力电梯V3F16L变频器的维修步骤一、接到客户送修的通力电梯V3F16L变频器时，应先向送修人员详细的了解情况：当我们接到客户送修的通力电梯V3F16L变频器时，应向送修人详细了解待修通力电梯V3F16L变频器的功能，了解通力电梯V3F16L变频器的使用环境、发生故障时的环境条件和故障现象及故障起因。

二、开展维修前应对待修通力电梯V3F16L变频器开展认真仔细的外观检查：在我们开展维修前应使用电路板专用清洗液对待修通力电梯V3F16L变频器内的电路板开展清洁，并用高清晰度、高像素的数码相机开展拍照，拍照后对待修通力电梯V3F16L变频器电路板的各部位仔细观察，重点观察电路板正反面有无熔蚀、印制线断线、元件虚焊、短路，器件有无炸裂等明显损坏现象。

三、对待维修的通力电梯V3F16L变频器电路板组成构造开展分析，并根据故障现象制定维修方案：通过对待维修的通力电梯V3F16L变频器电路板组成构造开展分析，根据故障现象分析故障可能出现的部位，制定维修方案。

四、对通力电梯V3F16L变频器电路板中的关键点开展测量：开始对通力电梯V3F16L变频器电路板开展维修时，应根据制定的维修方案逐步开展，查找并压缩故障的所在1.测量通力电梯V3F16L变频器电路板的电源正极和地之间的静电阻值，判断电源是否短路；2.用万用表测量一些分立元件，如二极管、三极管等；3.用电路在线测试仪开展器件功能测试，逐个标注测试结果：好、坏、可疑；4.用ASA方式开展比照测试，进一步判断好坏；如有可编程器件或程序存储器，将好板的内容读出并存储，与故障板上的开展比较（在维修记录单中记录数据文件名称）；5.给通力电梯V3F16L变频器电路板加电，测量电源电压是否稳定，并触摸器件有无过热；用示波器查看器件引脚的信号波形，如总线上的信号、CPU的时钟信号等；6.各种仪器交替测量，综合分析测试结果，以提高判断的准确性；7.将标记为“坏”和“可疑”的器件拆下来开展离线测试，确认其是否损坏。

课程描述课程编号: S1-EL-11—E04＃课程名称：KDL16驱动系统课程课程内容：KDL16驱动系统描述,信号及称重调试课程对象：通力工作一年以上,对通力电梯较为熟悉且有一定基础通过培训能系统的掌握KDL16驱动系统接线,部件结构,各课程目标：种信号及基本的称重调试方法所需设备：投影仪，白板,记号笔推荐课时： 4.7小时更新日：2011.1更新人: 田书强目录1.KDL16熟悉部件 ................................................... - 3 -1．1 KDL16驱动简介............................................. - 3 - 1．2 KDL16L部件介绍............................................ - 4 - 1．3 KDL16R部件介绍............................................ - 6 - 2 KDL16称重调试 ................................................... - 8 -2. 1称重概述................................................ - 8 -2。

2调节称重装置LWI ....................................... - 8 - 2。

3 调节称重装置(LWD+LCEVTC) .............................. - 9 -3 KDL16Encode。

Resolve极性检查 ................................... - 10 -4 KDL16接地.屏蔽线检查 ........................................... - 11 -5 KDL16接线检查完好 .............................................. - 12 -6 KDL16了解各电子版的输入输出信号.指示灯等 ....................... - 17 -1。

课程描述课程编号: T1-EL-11-E16课程名称: KDL16驱动系统介绍课程内容: 1.KDL16部件了解2.KDL16驱动单元输入输出线检查3.KDL16Encode、Resolve极性测试4.KDL16接地、屏蔽线检查5.KDL16了解各电子板的输入输出信号、指示灯等6.KDL16常见故障处理。

7.KDL16更换接触器、继电器。

8.KDL16参数设置9.KDL16慢车调试10. KDL16称重调试11. KDL16快车调试课程对象:通力工作半年以上，对通力电梯较为熟悉且有相当电气基础通过培训能对KDL16驱动有系统了解，并能了解故障处理课程目标:及基本调试方法所需设备: 投影仪、白板、实物推荐课时: 课堂： 8 h 现场实践： 4 h更新人:田书强审核人：David Chung更新日: 2011.5.14 审核日期：29 May 2011目录第1章KDL16部件了解 ....................................................................................................................... - 2 -1.KDL16简介 ............................................................................................................................... - 2 -2.KDL16L部件介绍...................................................................................................................... - 3 -3.KDL16R部件介绍...................................................................................................................... - 4 - 第2章KDL16驱动单元输入输出线检查............................................................................................ - 6 - 第3章KDL16Encode.Resolve极性测试............................................................................................ - 6 - 第4章KDL16接地.屏蔽线检查.......................................................................................................... - 8 - 第5章KDL16了解各电子板的输入输出信号、指示灯等................................................................ - 9 - 第6章KDL16常见故障处理.............................................................................................................. - 10 - 第7章KDL16更换接触器.继电器.................................................................................................... - 10 - 第8章KDL16参数设置 ..................................................................................................................... - 11 - 第9章KDL16慢车调试 ..................................................................................................................... - 14 - 第10章KDL16称重调试 ................................................................................................................... - 15 -1.1称重概述 ........................................................................................................................ - 15 -1.2调节称重装置LWI ........................................................................................................ - 15 -1.3调节称重装置(LWD+LCEVTC) ................................................................................... - 16 - 第11章KDL16快车调试 ..................................................................................................................... - 17 -1.1LWI距离感应装置的快车调试...................................................................................... - 17 -1.2绳头称重(LWD+LCEVTC)的快车调试............................................................................. - 18 -1.3井道设置 ........................................................................................................................ - 18 -1.4复位LCE 参数................................................................................................................ - 19 -1.5检查轿厢和对重平衡（50 %负载）............................................................................. - 19 -1.6检查轿厢和对重电气平衡（50 %负载）..................................................................... - 19 -1.7对LWD 操作进行微调.................................................................................................... - 19 -1.8速度控制的调整............................................................................................................. - 20 -1.9KTW/Q 因数（100 %负载）........................................................................................... - 20 -1.10急动或倒车................................................................................................................. - 21 -1.11绳重参数（50%负载）............................................................................................... - 21 -1.12起动转矩比列（0%负载）......................................................................................... - 22 -1.13轿厢电缆重量参数（0 % 负载）（对提升高度大于100 m）................................ - 22 -1.14P factor 和I factor调整..................................................................................... - 23 -1.150% 空载曳引测试....................................................................................................... - 23 -1.16轿厢50 %负载时的安全测试.................................................................................... - 24 -1.17轿厢100%负载时的安全测试.................................................................................... - 24 -1.18轿厢125%负载时的安全测试.................................................................................... - 25 -1.19单报闸电气制动测试（0 %负载）........................................................................... - 26 -第1章KDL16部件了解1.KDL16简介KDL16驱动是目前推出的一种小巧实用的一种改进型驱动，它可以替换原来的V3F16L等驱动，可以用在Monospace,Xminispace,Sminispace等梯型上.该类驱动分KDL16L及KDL16R两种，根据不同的电梯配置要求可以配用不同的KDL16驱动类别,KDL16L与V3F16L外形非常相似,但KDL16R外形就要扁些了.该类驱动不能使用原来的Tacho测速发电机而只能使用专用的编码器。
