安捷伦直流电源特殊参数的校准方法

Agilent E3632A程控电源校准说明摘自Agilent E3632A Service Guide（编号E3632-90010 2007年10月）第三章（第59－72页）非专业人员禁止对电源进行校准操作，校准操作将会严重影响电源的精度甚至损坏电源。

安全密码这个功能需让你在校准前输入一个安全密码，以防止任何意外或未经授权的校准。

• 出厂原始密码为"HP003632"，安全密码存储在内部的非易失性存储器中，关闭电源或通过远程端口复位都不会改变密码。

• 通过远程端口，最多可以输入12位的安全密码，但除第一位必须为英文字母外其它的都可以是字母或数字。

（密码长度没有限制，最多不能超过12位）A___________(12 个字符)• 如使用前面板按键设定密码，必须输入8位的密码，同时前两位必须为"H P"，后六位必须为数字。

而在通过前面板输入密码时您可以省略"H P"两个字符，直接输入后六位密码即可。

H P______(8 个字符)• 如果忘记密码，可以通过内部跳线来禁用安全功能，并且可以设定新的密码，详见第61页。

59Chapter3Calibration Procedures校准安全密码获得校准授权电源供应器在校准之前必须输入安全密码，以防止任何意外或未经授权的校准。

以下步骤将引导您输入安全密码，获得校准授权。

Calibrate1 授权校准模式Powersecured按"Calibrate"键的同时打开电源开关，约5秒后出现蜂鸣提示，放开"Calibrate"键，将会显示"CAL MODE''Secure 2 按"Secure"键进入密码输入界面000000 code3 使用旋钮及选择键输入密码003632 code初始的密码为003632，电源供应器在出厂时已将改密码存储在电源内的非易失性存储器中。

Ａｇｉｌｅｎｔ电源使用手册69311B/D,69309B/D一前面板显示栏说明的具体意义CV 输出或输出处于固定电压模式CC 输出1或输出2处于固定电流模式Unr 输出或输出不能进行调整Dis输出处于关闭状态按Output On/Off键使输出打开OCP 过电流保护为打开状态按OCP键使过电流保护状态关闭Proc 由于保护功能起作用显示输出已经被禁止按Prot Clear键来清除保护功能Shift Shift键已被按下Rmt 程序控制接口HP-IB,RS232处于工作状态按Local键使电源回到手动控制状态Addr 读写接口的地址口Err SCPI错误序列中出现一个错误按Error键来看错误代码SRQ 接口需要维修二前面板菜单的实际作用前面板控制菜单图示<1> System Keys蓝色无标签的按键就是Shift键起到按键功能转换的作用例如按shift键在显示栏上就显示Shift标示则按键上方标示的功能起作用如Error再次按Shift键则回到按键功能使电源从程序控制状态转换到手动控制状态如果电源已经处于LOCAL状态则local 按键无效ADDRESS <value> 设置HP-IB地址INTF <char> 选择通讯接口HP-IB,RS-232BAUDRATE <char> 选择波特率(300,600,1200,2400,4800,9600)PARITY <char> 消息奇偶性(NONE|EVEN|ODD|MARK|SPACE)FLOW <char> 流控制XON-XOFF|RTS-CTS|DTR-DSR|NONELANG <char> 选择语言(SPCI或COMP)REMOTE FT <char> HP14575A遥控面板的开关(ON/OFF)ROM <char> 固件版本号SN:<char> 电源序列号码按此键可以使直流电源进入以前保存的状态可以返回到前四个保存的状态0 到 3+(Shift + Channel) 输出1和输出2显示转换Display Measurement1<reading>V <reading>A Measures output channel 12<reading>V <reading>A Measures output channel 2 +(Shift + Error) 显示系统错误代码若没有错误显示0+Shift + Save保存目前电源的状态到固定存储器2Function Keys直流电源开状态和关状态的转换当关状态Dis显示在显示栏上+(Shift + Proc Clr) 保护环路复位使电源回到上一个程序状态+(Shift + OCP) 按此键在OCP起作用/不起作用之间切换如果OCP起作用则输出模式不能从定电压转到定电流模式并且OCP指示显示在显示栏中按,提出列表中的下一个命令按返回列表中的前一个命令Display Measurement<reading>V <reading>A 测量输出直流电压和电流<reading>V MAX 测量输出电压的峰值<reading>V MIN 测量输出电压的最小值<reading>V HIGH 测量电压脉冲的最高电平<reading>V LOW 测量电压脉冲的最低电平<reading>A MAX 测量输出电流的峰值<reading>A MIN 测量输出电流的最小值<reading>A HIGH 测量电流脉冲的最高电平<reading>A LOW 测量电流脉冲的最低电平<reading>A RMS 测量均方根值电流<reading>V DC:DVM 通过DVM输入测量直流电压<reading>V RMS:DVM 通过DVM输入测量均方根值电压+(Shift + Input)Display MeasurementCURR:RANGE<char> 选择电流范围AUTO|LOW|HIGHCURR:DET <char> 选择电流测量的带宽(ACDC|DC)TINT <char> 设置前面板测量的间隔15.6us to 1 seconds)POINTS <char> 设置前面板测量缓冲器的测量点数(1,2,4,8,32,64,128,256,512,1024,2048)按此键进入电压设置菜单Display Command Function1 VOLT <value> 设置输出1的电压2 VOLT <value> 设置输出2的电压HP66039B/66039D按此键进入电流设置菜单Display Command Function1 CURR <value> 设置输出1的电流2 CURR <value> 设置输出2的电流HP66039B/66039D按此键进入输出菜单设置列表Display Command Function*RST 设置直流电源回到出厂缺省值TYPE:CAP <char> 设置输出补偿(HIGH|LOW)PON:STATE <chat> 选择开电状态命令(RST|RCL0)PROT:DLY <value> 设置输出保护延迟时间(second)RI <char> 设置远距离约束模式DFI <char> 设置不连续故障指示状态(ON|OFF)DFT:SOUR <char> 选择DFI来源(QUES|OPER|ESB|RQS|OFF)PORT <char> 选择输出端口功能RIDFI/DIGIODIGIO <char> 设置读出I/O端口数0 through 7SENSE:PROT <char> 开环传感导线检测环路开关(ON|OFF)按此键显示保护状态Display Command FunctionOVER CURRENT 保护状态特征over currentNO FAULT 保护状态特征none tripped+(Shift + OV) 按此键进入过电压(overvoltage)保护菜单Display Command FunctionPROT:STAT <char> 打开或关闭过电压保护措施ON|OFF PROT:LEV <value> 设置过电压保护的保护值+(Shift + Cal) 按此键进入校准菜单<3> Entry Keys在特殊命令中的参数列表中进行上下选择增加或减小数值大小在闪光数字中进行左右移动按此键进入数字输入状态0 9 0到9是输入数字.是小数点- 是负号. , 例如输入33.58 按Enter Number,3,3,.,5,8,Enter (back space) 删除最后输入的数字+(Shift + Clear Entry) 按此键放弃输入的数值清除数值按此键执行输入的数值或使参数进入命令里。

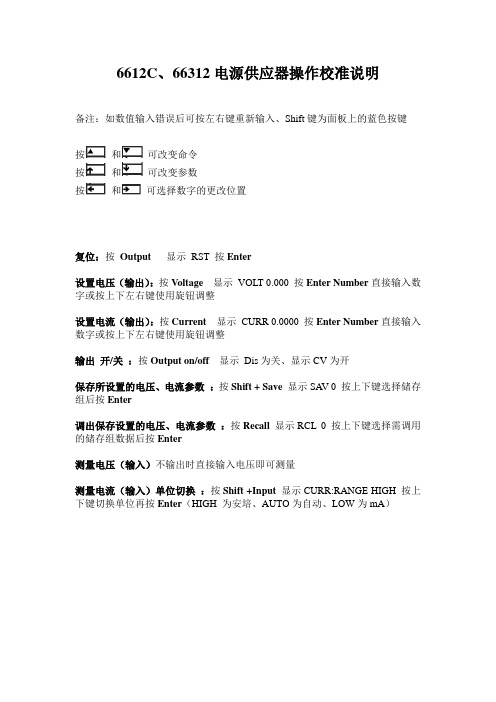

6612C、66312电源供应器操作校准说明备注：如数值输入错误后可按左右键重新输入、Shift键为面板上的蓝色按键按和可改变命令按和可改变参数按和可选择数字的更改位置复位：按Output 显示RST 按Enter设置电压（输出）：按Voltage 显示VOLT 0.000 按Enter Number直接输入数字或按上下左右键使用旋钮调整设置电流（输出）：按Current 显示CURR 0.0000 按Enter Number直接输入数字或按上下左右键使用旋钮调整输出开/关：按Output on/off 显示Dis为关、显示CV为开保存所设置的电压、电流参数：按Shift + Save 显示SA V 0 按上下键选择储存组后按Enter调出保存设置的电压、电流参数：按Recall 显示RCL 0 按上下键选择需调用的储存组数据后按Enter测量电压（输入）不输出时直接输入电压即可测量测量电流（输入）单位切换：按Shift +Input 显示CURR:RANGE HIGH 按上下键切换单位再按Enter（HIGH 为安培、AUTO为自动、LOW为mA）前面板校准模式只允许相关人员进入校准模式禁止私自更改！按Shift + Cal，即可访问校准菜单，将出现以下的各个选项CAL ON 0.0（校准密码，正确则进入校验模式）CAL OFF （退出校准模式）CAL : LEV P1 （按顺序进入下一个步骤P1/P2）CAL : DAT 0.00（输入一个外部的真实测量值）CAL : VOLT （开始电压校准）CAL :VOLT : PROT （开始电压保护校准）CAL : CURR （开始高范围电流校准）CAL : CURR : MEAS : LOW （开始低电流范围校准）CAL : SAVE （保存校准数据）CAL : PASS 0.0 （设置新的校准密码）禁止私自更改校准密码校准模式的授权步骤：1 请先复位，按Output 选择RST 然后按Enter2 按Output on/off 使电源能够输出3 按Shift + Cal，选择CAL ON 0.0 按Enter4 输入校准密码后按Enter电压校准流程步骤：将OUTPUT端口与数字万用表连接（直流电压模式）1 按Shift + Cal，选择CAL : VOLT 按Enter2 按Shift + Cal，选择CAL : LEV P1 按Enter3 按Shift + Cal，选择CAL : DAT 0.00 按Enter Number,输入数字万用表测量所显示的电压值4 按Shift + Cal，选择CAL : LEV P1 键设置为P2，按Enter5 按Shift + Cal，选择CAL : DAT 0.00 按输入数字万用表测量所显示的电压值6 按Shift + Cal，选择CAL : SAVE 按Enter过电压保护校准：步骤：1 按Shift + Cal，选择CAL :VOLT : PROT，按Enter2等待直流电源计算OVP的校准量，计算完成后自动显示返回仪表模式电流校准流程高范围电流校准：步骤：1 连接合适的电流分流器（15 A (0.1Ω), ±0.04%, TC=5ppm/°C），如图B-1A，并连接数字万用表（直流电压模式）2 按Shift + Cal，选择CAL : CURR，按Enter3按Shift + Cal，选择CAL : LEV，按Enter，选择第一个校准4 按Shift + Cal，选择CAL : DAT 0.00，等待数字万用表显示稳定后读数字万用表显示的第一个电流值（数字万用表读数÷ 阻抗），然后按Enter Number输入数字万用表所显示的第一个值4按Shift + Cal，选择CAL : LEV P1 ，按键设置为P2，按Enter5按Shift + Cal，选择CAL : LEV，按Enter选择第一个校准6按Shift + Cal，选择CAL : DAT 0.00，等待数字万用表显示稳定后读数字万用表显示的第二个电流值（数字万用表读数÷ 阻抗），然后按Enter Number输入数字万用表所显示的第二个值低电流范围校准：步骤：1按Shift + Cal，选择CAL : CURR : MEAS : LOW，按Enter2 连接适合校准的电阻负载，如图B-1B，并连接数字万用表（在电流模式）在这期间连续用这个负载3按Shift + Cal，选择CAL : LEV，按Enter，选择第一个校准4按Shift + Cal，选择CAL : DAT 0.00，等待数字万用表显示稳定，然后按Enter Number输入数字万用表所显示的值校准负载电阻 Load Resistor400 6611C1.1K 6612C & 66312A2.5 K 6613C5 K 6614C交流电流校准（仅适用Agilent 66312）步骤：1 将直流电源的所有负载断开2按Shift + Cal，选择CAL CURR MEAS AC, 按Enter3 等待直流电源计算交流电流的校准量，计算完成后自动显示返回仪表模式确认校准：储存校准参数警告：储存校准参数在可变的储存器上后将不可还原，如果你不确认那新的参数则可以省略这一步骤的操作，直流电源将会保持未改变的参数。

Agilent E3632A程控电源校准说明摘自Agilent E3632A Service Guide（编号E3632-90010 2007年10月）第三章（第59－72页）非专业人员禁止对电源进行校准操作，校准操作将会严重影响电源的精度甚至损坏电源。

安全密码这个功能需让你在校准前输入一个安全密码，以防止任何意外或未经授权的校准。

出厂原始密码为"HP003632"，安全密码存储在内部的非易失性存储器中，关闭电源或通过远程端口复位都不会改变密码。

通过远程端口，最多可以输入12位的安全密码，但除第一位必须为英文字母外其它的都可以是字母或数字。

（密码长度没有限制，最多不能超过12位）A___________(12 个字符)如使用前面板按键设定密码，必须输入8位的密码，同时前两位必须为"H P"，后六位必须为数字。

而在通过前面板输入密码时您可以省略"H P"两个字符，直接输入后六位密码即可。

H P______(8 个字符)如果忘记密码，可以通过内部跳线来禁用安全功能，并且可以设定新的密码，详见第61页。

59Chapter3Calibration Procedures校准安全密码获得校准授权电源供应器在校准之前必须输入安全密码，以防止任何意外或未经授权的校准。

以下步骤将引导您输入安全密码，获得校准授权。

Calibrate1 授权校准模式Powersecured按"Calibrate"键的同时打开电源开关，约5秒后出现蜂鸣提示，放开"Calibrate"键，将会显示"CAL MODE''Secure 2 按"Secure"键进入密码输入界面000000 code3 使用旋钮及选择键输入密码003632 code初始的密码为003632，电源供应器在出厂时已将改密码存储在电源内的非易失性存储器中。

安捷伦LCR表Agilent4263B⽤户操作⼿册中⽂LCR Meter Aglient 4263B简明⽤户⼿册（中⽂）1使⽤前准备 (2)1.1使⽤范围 (2)1.2设定供电电压（线电压） (2)1.3设定线电压频率 (2)2基本操作4263B (3)2.1恢复默认设置 (3)2.2连接测试夹具 (3)2.3设定测试线长 (4)2.4选择测试参数 (4)2.5设定测试信号频率 (4)2.6设定测试信号等级 (5)2.7设定直流偏置源电压DC Bias (5)2.8选择测量时间模式 (5)2.9设定平均值⽐率 (6)2.10选择测试量程 (6)2.11选择触发⽅式 (7)2.12设定触发延迟时间 (7)2.13开路校正 (8)2.14短路校正 (8)2.15使⽤范围限定分拣功能 (8)2.16使⽤连通确认功能，检测节点。

(9)2.17使⽤精度偏差分拣功能 (9)2.18选择显⽰模式 (10)2.19使⽤等级监视功能 (11)2.20选择蜂鸣模式 (11)2.21设定打印机，打印测量数据 (12)2.22连接被测试物体 (12)2.23使⽤直流偏置 (12)2.24触发测量 (12)2.25查证当前设置 (12)2.26问与答 (13)2.29测量量程设定 (15)3测量举例 (15)1使⽤前准备1.1使⽤范围1.2设定供电电压设定供电电压（（线电压线电压））后⾯板电压档115V 或者230V 。

1.3设定线电压频率按LINE 打开电源。

完全启动后，依次按，多次按选择，使闪烁，表⽰选中项，再按进⼊，会看到⽤选择合适频率，（中国就是50HZ市电），确认，退出⼀步，再次确认退出设置。

以上设定只需⼀次，以后不需要再设定。

2基本操作4263B2.1恢复默认设置，使⽤选择Yes，确认。

2.2连接测试夹具此操作很简单，旋⼊连上即可。

2.3设定测试线长使⽤选择线长，线长参照夹具说明书。

确认。

最好每次换夹具时，确认⼀次。

直流稳压源校验规程（ISO9001-2015）1.0目的为确保检验，测量和试验所用的直流稳压电源溯源至国家基础，保持其量值的准确可靠，规范内校操作。

2.0范围规定了有关直流稳压电源的规范性引用文件、术语和定义、检定条件、检定项目、检定方法和检定记录，适用于公司所有型号的直流稳压电源的内部检定。

3.0职责设备管理组：负责制定仪器年度内校计划与实施等相关工作。

仪校工程师：负责按照内校作业指导书进行作业。

4.0规范性引用文件JJG（航天）6-1999 直流稳压电源检定规程5.0术语和定义基本误差 = 示值－真值（标准值）6.0检定条件6.1检定主要器具数字万用表：安捷伦34405A直流电子负载：艾德克斯IT8512B6.2环境要求环境温度：25℃±2℃环境湿度：50%RH±10%RH7.0检定项目和方法7.1检定前准备检查检定器具是否经国家认可的计量机构检定，并在有效期内。

确认环境条件是否符合要求，确保在检定过程中环境条件都维持在规定的范围内。

7.2外观及工作正常性的检查被检直流稳压电源外观应完好，电源线不应有破损等不良现象；无影响正常工作的机械损伤。

接通电源，使被检稳压电源处工作状态，检查显示器（或表头）有无指示，检查显示（数显稳压电源）有无影响或妨碍读数（如不清、不全）等不良现象；调节输出电压旋钮，检查其电压调节是否平稳。

7.3电压检定方法数字万用表进行预热30分钟，将被检直流稳压电源按图1所示接入测量回路。

调节直流稳压电源，缓慢地增加电压，分别调至5、10、15、20、25、30等量程，或按实际使用情况相应增加测量量程。

然后将数字万用表和直流稳压电源的电压数值记录于<<内校报告表>>。

电压相对误差计算7.4电流检定方法图1数字万用表进行预热30分钟，（如果先检电压可以用不预热）将被检直流稳压电源按图2所示接入测量回路。

设定直流电子负载模式为“定电阻”，且阻值为1Ω；调节直流稳电源的电压到电流显示为1A，然后将数字万用表和直流稳压电源的电流数值记录于<<内校报告表>>。

直流稳压电源的校准方法概述说明以及解释1. 引言1.1 概述直流稳压电源被广泛应用于电子设备、通信系统和科学实验等领域。

在使用过程中，为了确保其输出的稳定性和准确性，需要进行周期性的校准。

本文旨在介绍直流稳压电源的校准方法，并对校准过程进行详细解释。

1.2 文章结构本文分为三个主要部分：引言、直流稳压电源的校准方法与解释、以及结论。

首先，我们将在引言部分提供对本文内容的概述，并介绍文章的结构安排。

接下来，在直流稳压电源的校准方法部分，我们将详细介绍不同校准方法的概述，并解释每种方法的具体步骤和原理。

最后，在结论部分，我们将总结各种校准方法，并对影响校准结果的因素进行分析，并展望未来可能的研究方向。

1.3 目的本文旨在提供一种全面而清晰地说明直流稳压电源校准方法的文章，以帮助读者更好地理解和应用这些方法。

通过该篇文章，读者将能够了解不同类型直流稳压电源的校准方法，理解校准过程中的关键要点，并熟悉影响校准结果的因素。

同时，我们也希望为未来的研究者提供一些可能的方向和启示。

2. 直流稳压电源的校准方法2.1 校准方法概述直流稳压电源的校准方法是为了确保其输出电压的准确度和稳定性。

校准过程主要包括校准设备的选择、连接、设置和调整等步骤。

通过对直流稳压电源进行周期性的校准，可以保证其输出满足设计要求，并提高其可靠性和稳定性。

2.2 校准过程解释直流稳压电源的校准主要包括以下步骤：（1）选择校准设备：需要选择适用于直流稳压电源的专业校准仪器，如万用表、示波器等。

这些设备应具备高精度、可靠性好等特点，能够提供有效且可靠的测量结果。

（2）连接设备：将待校准的直流稳压电源与校准仪器通过相应接口进行连接，确保连接正确并牢固可靠。

（3）设置参数：按照所选用的校准仪器要求，在设备界面上进行相应参数的设置，如测量范围、采样率等。

确保所需测量结果符合标准要求。

（4）调整输出：按照校准仪器的操作指南，对直流稳压电源的输出进行调整。

安捷伦直流程控电源的使用1. 产品概述安捷伦直流程控电源是一种高精度、高稳定性的直流电源，广泛应用于电子、通信、航空、军事等领域。

该电源具有多种保护功能和便捷的远程控制功能，能够满足各种实验和应用需求。

2. 主要特点•高精度：安捷伦直流程控电源具有极高的精度，能够提供稳定可靠的电源输出。

•大功率：该电源能够提供大功率输出，满足需求大电流的应用场景。

•远程控制：用户可以通过远程控制方式对电源进行操作，实现远程监控和管理。

•多种保护功能：安捷伦直流程控电源具有过载保护、过压保护、过流保护等多种保护功能，提高了使用的安全性和可靠性。

•便携式设计：电源具有紧凑的外观设计和轻便的重量，方便携带和移动使用。

3. 使用步骤3.1 连接电源首先，将电源的输入端连接到交流电源，并确保电源连接稳定。

然后，根据需要，将电源的输出端连接到待测设备或其他电子设备。

3.2 打开电源按下电源开关，将电源启动。

在电源启动后，可以进行电源输出的设置和调整。

3.3 设置电源输出参数通过电源面板上的控制按钮或远程控制方式，设置电源的输出电压、电流和功率等参数。

根据实际需求，进行相应的调整。

3.4 检测电源输出使用测试仪器或其他设备，检测电源的输出情况。

可以检测输出电压、电流和功率等参数是否符合要求，如有需要，可以进行相应的调整。

3.5 关闭电源在使用完毕后，将电源断开连接，并按下电源开关，将电源关闭。

确保电源断电后，再进行任何进一步的操作。

4. 注意事项使用安捷伦直流程控电源时，需要注意以下事项：•请仔细阅读产品说明书，并按照说明书的要求进行操作和使用。

•在操作电源时，请确保具备相关的电气知识和实践经验，以确保操作的安全性和可靠性。

•在使用电源时，请谨慎调整输出参数，以防止对待测设备或其他电子设备造成损坏。

•在调整电源输出参数时，请注意设备的额定工作范围，并避免超出设备的最大承受能力。

•在使用电源时，应遵守相关安全规范和操作规程，确保操作的安全性和设备的正常工作。
