光功率计校准程序

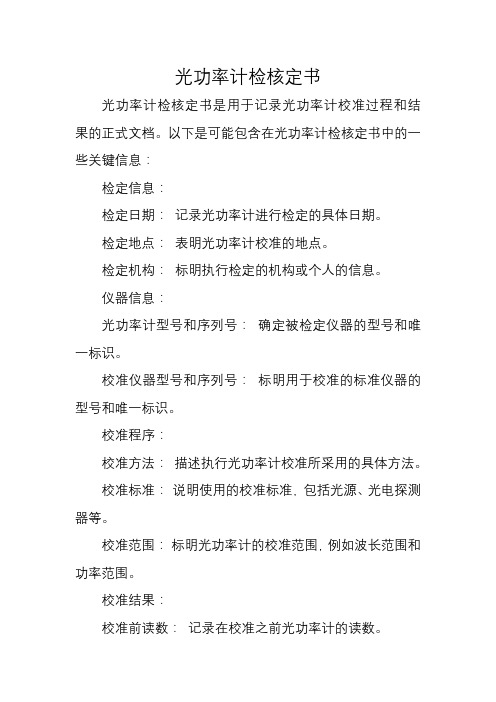

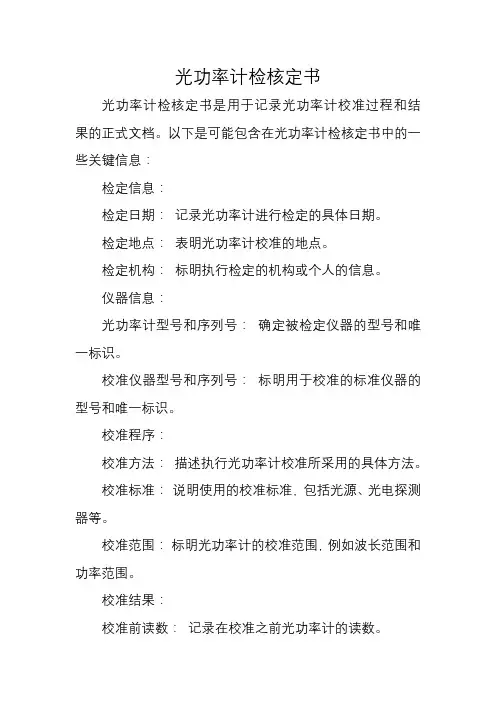

光功率计检核定书
光功率计检核定书是用于记录光功率计校准过程和结果的正式文档。

以下是可能包含在光功率计检核定书中的一些关键信息：
检定信息：
检定日期： 记录光功率计进行检定的具体日期。

检定地点： 表明光功率计校准的地点。

检定机构： 标明执行检定的机构或个人的信息。

仪器信息：
光功率计型号和序列号： 确定被检定仪器的型号和唯一标识。

校准仪器型号和序列号： 标明用于校准的标准仪器的型号和唯一标识。

校准程序：
校准方法： 描述执行光功率计校准所采用的具体方法。

校准标准：说明使用的校准标准，包括光源、光电探测器等。

校准范围：标明光功率计的校准范围，例如波长范围和功率范围。

校准结果：
校准前读数： 记录在校准之前光功率计的读数。

校准后读数： 记录在校准之后光功率计的读数。

不确定度：标明校准结果的不确定度，以确保校准结果的可靠性。

备注和结论：
校准过程中的注意事项： 记录在校准过程中需要特别关注的事项。

校准结果的结论： 对光功率计的校准结果进行总结和结论。

签名和认证：
校准技术员签名：校准技术员在检定书上签名，确认校准过程的真实性。

机构或实验室认证信息：如适用，包含机构或实验室的认证信息。

这些信息的记录有助于确保光功率计的准确性和可追溯性。

校准是确保仪器测量准确性的关键步骤，因此检定书是光功率计校准过程中的重要文档。

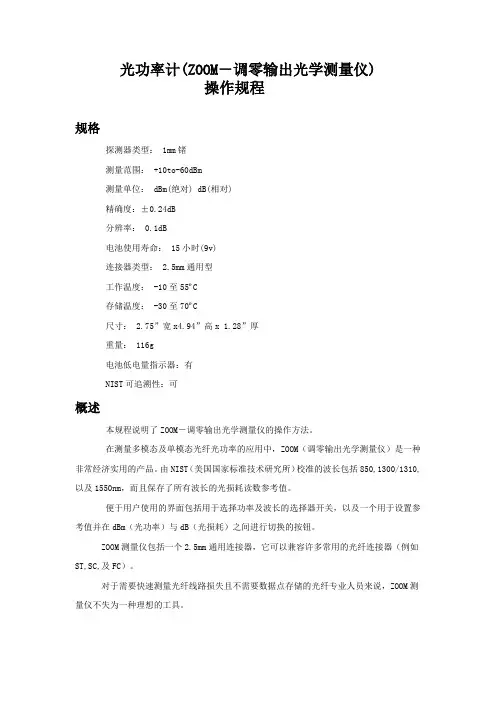

光功率计(ZOOM－调零输出光学测量仪)操作规程规格探测器类型： 1mm锗测量范围： +10to-60dBm测量单位： dBm(绝对) dB(相对)精确度：±0.24dB分辨率： 0.1dB电池使用寿命： 15小时(9v)连接器类型： 2.5mm通用型工作温度： -10至55ºC存储温度： -30至70ºC尺寸：2.75”宽x4.94”高x 1.28”厚重量： 116g电池低电量指示器：有NIST可追溯性：可概述本规程说明了ZOOM－调零输出光学测量仪的操作方法。

在测量多模态及单模态光纤光功率的应用中，ZOOM（调零输出光学测量仪）是一种非常经济实用的产品。

由NIST（美国国家标准技术研究所）校准的波长包括850,1300/1310,以及1550nm，而且保存了所有波长的光损耗读数参考值。

便于用户使用的界面包括用于选择功率及波长的选择器开关，以及一个用于设置参考值并在dBm（光功率）与dB（光损耗）之间进行切换的按钮。

ZOOM测量仪包括一个2.5mm通用连接器，它可以兼容许多常用的光纤连接器（例如ST,SC,及FC）。

对于需要快速测量光纤线路损失且不需要数据点存储的光纤专业人员来说，ZOOM测量仪不失为一种理想的工具。

功能图表操作注意事项操作——为了保证读数准确可靠，必须清洁套装光纤的金属环。

如果在连接器内部积聚了灰尘及油污，可能划伤光电探测器的表面，从而产生错误的结果。

每一次使用之后应更换防尘盖。

必备附件清洁用具——在每一次插入之前，都应使用99%或纯度更高的异丙醇及不含麻的软布清洁光纤金属环。

应准备一罐压缩空气，以便在擦拭连接器之后进行干燥，并吹去防水壁上的灰尘。

接插线——要求使用接插线连接ZOOM测量仪与测试系统。

连接器型式与接插线的光纤类型必须匹配ZOOM测量仪的类型以及测试系统的类型，以便得到准确的结果。

应用光功率测量说明——在dBm模式下显示功率时，ZOOM测量仪将测量2.5mm通用探测器端口接收到的绝对功率值。

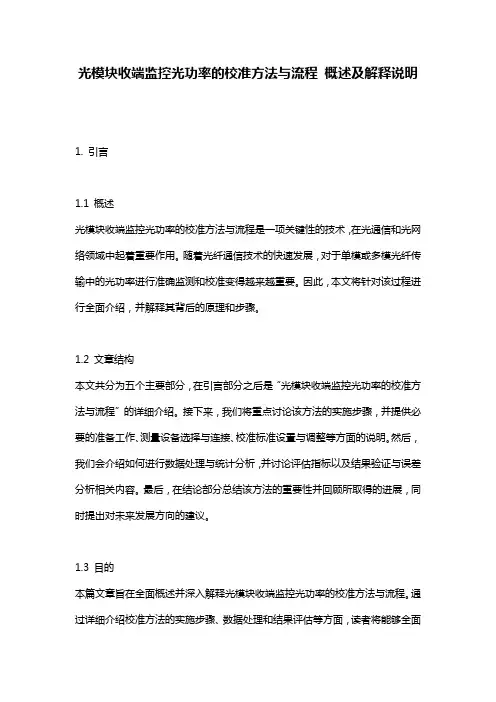

光模块收端监控光功率的校准方法与流程概述及解释说明1. 引言1.1 概述光模块收端监控光功率的校准方法与流程是一项关键性的技术，在光通信和光网络领域中起着重要作用。

随着光纤通信技术的快速发展，对于单模或多模光纤传输中的光功率进行准确监测和校准变得越来越重要。

因此，本文将针对该过程进行全面介绍，并解释其背后的原理和步骤。

1.2 文章结构本文共分为五个主要部分，在引言部分之后是“光模块收端监控光功率的校准方法与流程”的详细介绍。

接下来，我们将重点讨论该方法的实施步骤，并提供必要的准备工作、测量设备选择与连接、校准标准设置与调整等方面的说明。

然后，我们会介绍如何进行数据处理与统计分析，并讨论评估指标以及结果验证与误差分析相关内容。

最后，在结论部分总结该方法的重要性并回顾所取得的进展，同时提出对未来发展方向的建议。

1.3 目的本篇文章旨在全面概述并深入解释光模块收端监控光功率的校准方法与流程。

通过详细介绍校准方法的实施步骤、数据处理和结果评估等方面，读者将能够全面了解该领域的最新进展，并且可以在实际操作中正确应用这些方法以确保光模块收端监控光功率的精确度和可靠性。

同时，本文还将提供未来发展方向的建议，为相关领域的研究者指明前进方向。

2. 光模块收端监控光功率的校准方法与流程2.1 光模块收端监控光功率的重要性光模块收端监控光功率是一种关键的技术手段，用于确保光通信系统中的数据传输质量和性能稳定。

监控光功率可以帮助我们实时了解光信号在传输过程中受到的衰减情况，并作出相应的调整和优化，从而提供更可靠、稳定的通信服务。

2.2 校准方法介绍校准方法是确保光模块收端监控光功率准确可靠的关键步骤。

常用的校准方法包括基于单个参考源进行校准、基于比对法进行校准以及基于标准设备进行校准等。

不同方法适用于不同场景和需求，其核心目标是通过精确测量和调整，使得被测试设备能够输出符合预期要求的有效功率。

2.3 校准流程详解（1）确定测试环境：首先需要确认测试环境，并做好照明设备、温度湿度等因素的控制和消除潜在干扰。

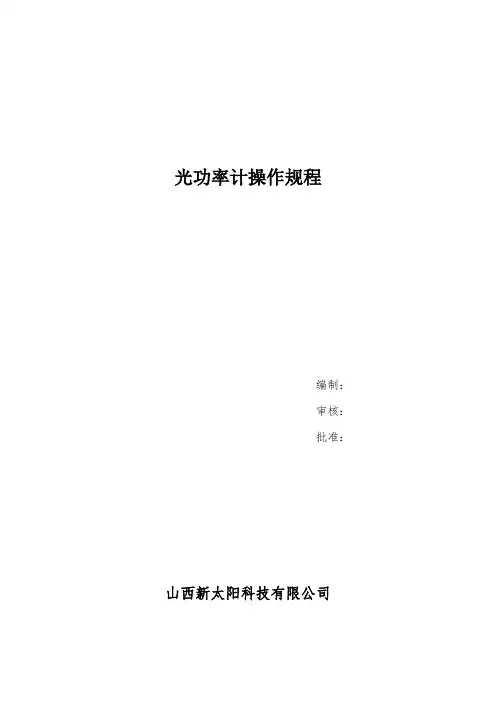

光功率计操作规程编制：审核：批准：山西新太阳科技有限公司光功率计操作规程一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～ 55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1)POWER 电源开关。

(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

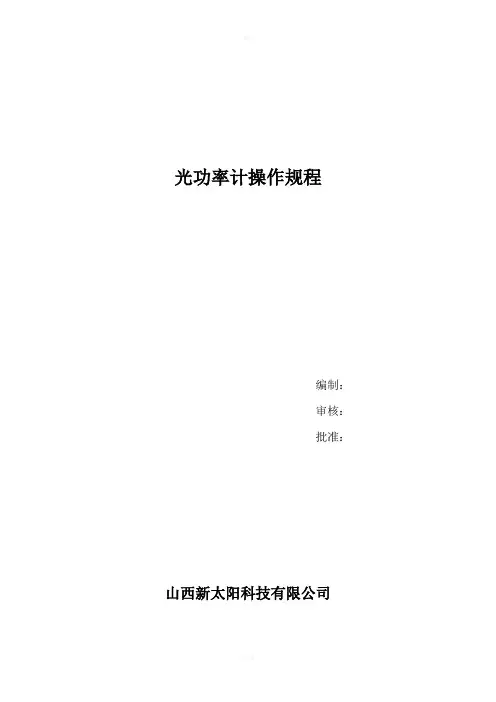

光功率计操作规程编制：审核：批准：山西新太阳科技有限公司光功率计操作规程一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～ 55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）; b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1)POWER 电源开关。

(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

光功率计使用方法及注意事项有哪些光功率计是一种用于测量光源输出功率的仪器，是光通信、光纤传感等领域中不可或缺的工具。

下面将介绍光功率计的使用方法及注意事项，以确保准确测量并保证仪器的正常使用。

一、光功率计的使用方法：1.接线：将待测光源与光功率计通过光纤连接起来。

确保光纤连接的两端都是干净的，并避免弯曲或损坏。

2.开机：接通光功率计的电源，待仪器开启后进行预热。

通常预热时间为10分钟左右，确保仪器工作在稳定的状态下。

3.零校准：在测量之前进行零校准。

将光功率计放置在零功率环境中，按下“ZERO”按钮，使指示器回到零位，确保测量结果的准确性。

4.测量：将光功率计对准待测光源，以正对光线入口，并确保光源稳定输出。

通过读取光功率计上的读数，即可得到光源的输出功率。

如需反复测量各个波长或不同的光源，需要依次进行。

5.关机：完成测量后，及时关闭光功率计的电源。

二、光功率计的注意事项：1.避免强光照射：光功率计不能将太强的光源直接照射在探测器上，否则会损坏探测器或降低其灵敏度。

如果需要测量强光源，可以选择带有几个量程的光功率计，或使用合适的衰减器。

2.避免湿度和污染：光功率计需要放置在干燥、洁净的环境中，避免受潮、灰尘或化学物质的影响。

使用前应确保仪器和光纤接口的表面清洁，以免影响测量结果。

3.避免温度变化：温度会影响光功率计的稳定性和准确性，因此应将光功率计放置在稳定的温度环境中进行测量，避免突然的温度变化。

4.注意不同波长的影响：不同波长的光源对光功率计的探测效果可能有所不同。

在测量前，应确保光功率计的波长范围适应待测光源的波长。

若需要测量多个波长的光源，应选择带有多个波长通道的光功率计。

5.定期校准：为了确保测量结果的准确性，应定期对光功率计进行校准。

校准频率根据使用情况而定，一般建议每年校准一次，或者在重要的测量任务前进行校准。

6.注意操作安全：在使用光功率计时，应注意安全操作。

避免将眼睛直接对准光源或光功率计的光束，以免对眼睛造成伤害。

光功率计使用说明一、概述通常光功率计采用了精确的校准技术，可测量不同波长的光功率，是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备的测量工具。

二．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（d B）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/ D转换器、微处理器以及控制面板与数码显示器。

其原理方框图如下（图1）：A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器图 1. 光功率计原理方块图被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1) POWER 电源开关。

(2) W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W” 和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

(3) dB(REL) 相对测量按键。

光功率计使用方法
光功率计是一种用于测量光的功率的仪器，广泛应用于光通信、激光加工、光学研究等领域。

正确的使用方法能够确保测量结果的
准确性，下面将介绍光功率计的使用方法。

首先，使用光功率计之前需要进行仪器的准备工作。

确保仪器
处于干净整洁的状态，清洁仪器表面，避免灰尘和污垢影响测量结果。

检查仪器的电源和连接线，确保电源供应正常，连接线连接牢固。

接下来，根据测量需求选择合适的探头。

不同波长的光需要选
择相应波长范围的探头，确保测量的准确性。

在安装探头时，要注
意保持探头和被测光线垂直，避免角度偏差导致测量误差。

调节仪器的测量范围和增益。

根据被测光源的功率范围选择合
适的测量范围，避免功率过大或过小导致测量不准确。

调节增益可
以提高仪器的灵敏度，确保对微弱光信号的测量。

进行零点校准。

在测量之前，需要对仪器进行零点校准，即在
没有光输入时，仪器显示为零。

通过零点校准可以排除仪器本身的
漂移和误差，确保测量结果的准确性。

将探头对准被测光源，确保光线垂直进入探头。

在测量过程中，要保持探头和光源的相对位置稳定，避免因为位置变化导致测量误差。

观察仪器显示的功率数值，记录测量结果。

测量结束后，及时关闭仪器电源，拆下探头，清洁仪器表面，
将仪器放置在干燥通风的环境中。

定期对仪器进行维护保养，确保
仪器的长期稳定运行。

以上就是光功率计的使用方法，正确的使用方法能够确保测量
结果的准确性，希望能对您有所帮助。

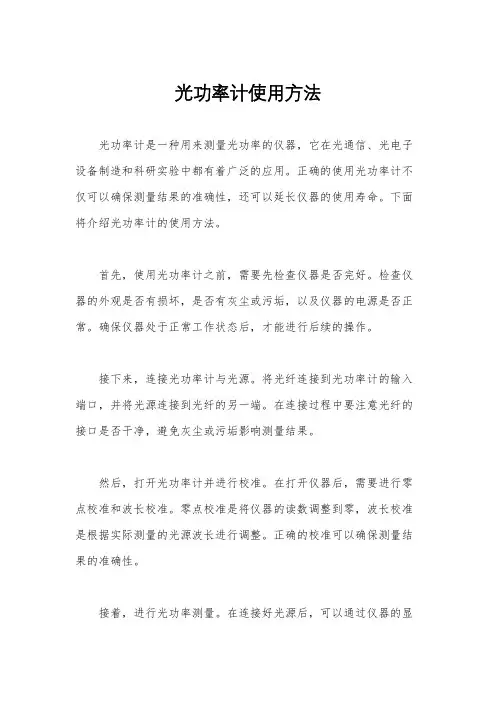

光功率计使用方法
光功率计是一种用来测量光功率的仪器，它在光通信、光电子设备制造和科研实验中都有着广泛的应用。

正确的使用光功率计不仅可以确保测量结果的准确性，还可以延长仪器的使用寿命。

下面将介绍光功率计的使用方法。

首先，使用光功率计之前，需要先检查仪器是否完好。

检查仪器的外观是否有损坏，是否有灰尘或污垢，以及仪器的电源是否正常。

确保仪器处于正常工作状态后，才能进行后续的操作。

接下来，连接光功率计与光源。

将光纤连接到光功率计的输入端口，并将光源连接到光纤的另一端。

在连接过程中要注意光纤的接口是否干净，避免灰尘或污垢影响测量结果。

然后，打开光功率计并进行校准。

在打开仪器后，需要进行零点校准和波长校准。

零点校准是将仪器的读数调整到零，波长校准是根据实际测量的光源波长进行调整。

正确的校准可以确保测量结果的准确性。

接着，进行光功率测量。

在连接好光源后，可以通过仪器的显
示屏或软件界面来读取光功率的数值。

在测量过程中，要确保光源
的输出稳定，并注意避免光纤受到外界干扰。

最后，完成测量后，关闭光功率计并进行清洁。

在使用完毕后，要关闭仪器的电源，并将光纤接口盖好，避免灰尘或污垢进入仪器
内部。

定期清洁仪器的外部和内部，可以延长仪器的使用寿命。

总之，正确的使用光功率计需要注意仪器的检查、连接、校准、测量和清洁等步骤。

只有严格按照操作规程进行，才能确保测量结
果的准确性和仪器的稳定性，从而更好地为光通信和光电子设备制
造提供支持。

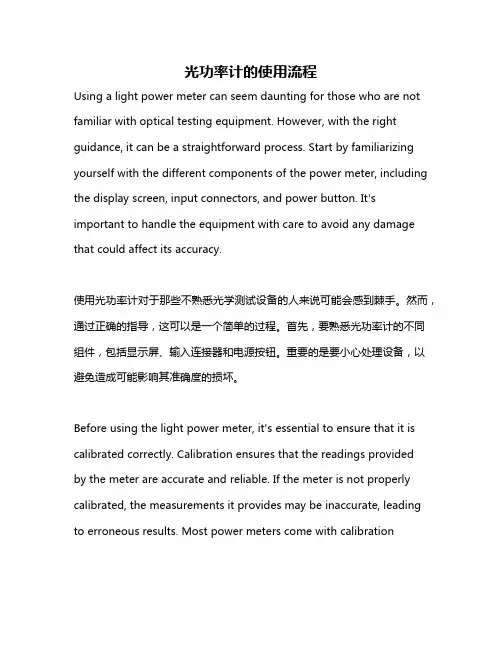

光功率计的使用流程Using a light power meter can seem daunting for those who are not familiar with optical testing equipment. However, with the right guidance, it can be a straightforward process. Start by familiarizing yourself with the different components of the power meter, including the display screen, input connectors, and power button. It's important to handle the equipment with care to avoid any damage that could affect its accuracy.使用光功率计对于那些不熟悉光学测试设备的人来说可能会感到棘手。

然而，通过正确的指导，这可以是一个简单的过程。

首先，要熟悉光功率计的不同组件，包括显示屏、输入连接器和电源按钮。

重要的是要小心处理设备，以避免造成可能影响其准确度的损坏。

Before using the light power meter, it's essential to ensure that it is calibrated correctly. Calibration ensures that the readings providedby the meter are accurate and reliable. If the meter is not properly calibrated, the measurements it provides may be inaccurate, leading to erroneous results. Most power meters come with calibrationinstructions provided by the manufacturer. Follow these instructions carefully to calibrate the meter before every use.在使用光功率计之前，必须确保其正确校准。
