光功率计操作规程

光源光功率计的使用方法一、仪器准备1.检查光源光功率计是否完好，是否有电源供应。

2.将光源光功率计正确放置在平稳的台面上，避免受到外部振动的影响。

3.确保仪器所需的电源和数据传输线连接正常。

二、连接光源1.将需要测量的光源与光功率计相连。

通常有两种连接方式：a.如果光源具有光纤输出，使用合适的连接器将光纤连接到光功率计的输入端口。

b.如果光源直接输出，使用适当的接头将光源与光功率计的输入口连接。

三、校准光源光功率计1.打开光源光功率计，并确保处于待机状态。

2.进入校准模式。

根据不同型号的光功率计，可能需要在仪器上使用旋钮或触摸屏选择校准模式。

3.根据仪器要求，使用标准光源进行校准。

标准光源通常是一个已经标定过的光源，具有已知的输出功率。

4.将标准光源的输出连接到光功率计的输入端口，并根据仪器显示的指示进行校准。

5.根据仪器的提示，将标准光源的输出调整到仪器所要求的范围内，并进行校准。

四、测量光功率1.将待测光源连接到光功率计的输入端口。

2.打开光源，使其输出稳定后，开始测量。

此时光功率计将自动读取并显示光源的输出功率。

3.根据需要，可以在测量过程中设置不同的测量模式和参数，如功率单位、测量时间等。

4.进行连续测量或多点测量时，确保每次测量之间光源输出稳定后再进行。

五、测量结束和数据处理1.测量结束后，关闭光源和光功率计，断开所有连接。

2.如有需要，将测量结果记录下来，并进行数据处理。

可以使用计算机软件或其他数据处理工具进行数据分析和图形显示。

使用过程中的注意事项：1.在连接时，确保光源与光功率计之间的连接良好，避免信号损失和干扰。

2.在校准时，要根据仪器的要求正确操作，确保校准的准确性和稳定性。

3.在测量时，要确保待测光源输出的稳定性，避免光功率计读数误差。

4.在测量结果处理时，要避免人为操作误差和数据丢失。

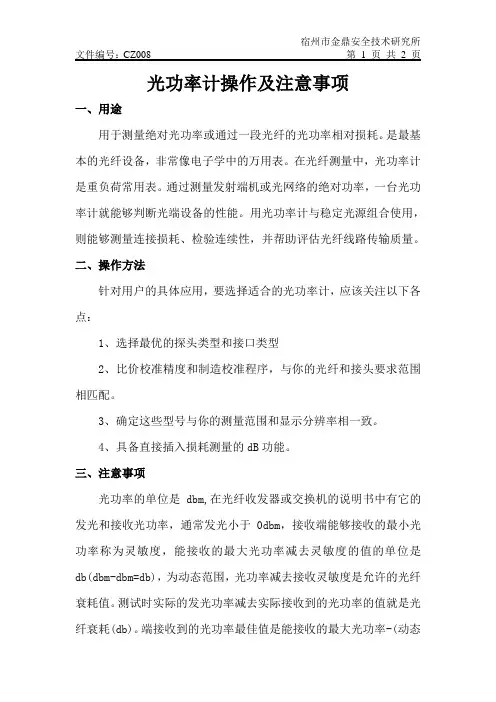

光功率计操作及注意事项一、用途用于测量绝对光功率或通过一段光纤的光功率相对损耗。

是最基本的光纤设备，非常像电子学中的万用表。

在光纤测量中，光功率计是重负荷常用表。

通过测量发射端机或光网络的绝对功率，一台光功率计就能够判断光端设备的性能。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤线路传输质量。

二、操作方法针对用户的具体应用，要选择适合的光功率计，应该关注以下各点：1、选择最优的探头类型和接口类型2、比价校准精度和制造校准程序，与你的光纤和接头要求范围相匹配。

3、确定这些型号与你的测量范围和显示分辨率相一致。

4、具备直接插入损耗测量的dB功能。

三、注意事项光功率的单位是dbm,在光纤收发器或交换机的说明书中有它的发光和接收光功率，通常发光小于0dbm，接收端能够接收的最小光功率称为灵敏度，能接收的最大光功率减去灵敏度的值的单位是db(dbm-dbm=db)，为动态范围，光功率减去接收灵敏度是允许的光纤衰耗值。

测试时实际的发光功率减去实际接收到的光功率的值就是光纤衰耗(db)。

端接收到的光功率最佳值是能接收的最大光功率-(动态范围/2)，每种光收发器和光模块的动态范围不一样，为15-30db左右。

有的说明书会只有发光功率和传输距离两个参数，出的传输距离，大多是0.5db/km。

用最小传输距离除以0.5，就是能接收的最大光功率，如果接收的光功率高于这个值，光收发器可能会被烧坏。

用最大传输距离除以0.5，就是灵敏度，如果接收的光功率低于这个值，链路可能会不通。

光纤的连接有两种方式，一种是固定连接一种是活动连接，固定连接就是熔接，是用专用设备通过放电，将光纤熔化使两段光纤连接在一起，优点是衰耗小，缺点是操作复杂灵活性差。

活动连接是通过连接器，通常在ODF上连接尾纤，优点是操作简单灵活性好，缺点是衰耗大，一般说来一个活动连接的衰耗相当于一公里光纤。

光纤的衰耗可以这样估算:包括固定和活动连接，每公里光纤衰耗0.5db，如果活动连接相当少，这个值可以为0.4db，单纯光纤不包括活动连接，可以减少至0.3db，理论值纯光纤为0.2db/km；为保险计大多数情况下以0.5为好。

光功率计使用方法及注意事项有哪些？一、按键说明1 、DET 删除数据键：删除测量过的数据2 、dBm / W REL 键：测量结果的单位转换，每按一次此键，显示方式在“ W ”和“ dBm ”之间切换3 、λLD 键：作为光源模式时，1310mm 和1550mm 波长转换，常用1310mm4 、λ /+ 键： 6 个基准校准点切换，有6 个基本波长校准点：850nm 、1300nm 、1310nm 、1490nm 、1550nm 、1625nm 。

5 、SAVE/- 键：储存测量数据6 、LD 键：光功率计与光源模式转换POWER 键：电源开关。

二、使用方法光功率计的IN 口代表输入口，在光功率计的接受模式下使用此口光功率计的OUT 口代表输出口，在光功率计的光源模式下使用此口注意：此借口使用FC 借口的尾纤图左边光功率计设置：使用LD 键设置为光源模式，波长为1310mm ，使用输出OUT 口。

图右边光功率计设置：使用LD 键设置为接受模式（光功率模式），用dBm/ W REL 键切换单位查看结果，并用SAVE/- 键储存测量结果。

光纤具体能够允许衰耗多少要看实际情形，一般来说允许的衰耗为15-30db 左右。

如果两端为信息网络设备，测量结果为-15db—28db 为可使用的光通道，测量距离在30km 以内，准确度高。

三、注意事项1. 任何情况下不要眼睛直视光功率计的激光输出口，对端接入光传输设备同样不要用眼睛直视光源。

这样做会造成永久性视觉烧伤。

2. 装电池的光功率计长期不用取出电池，可充电的光功率计每个月必须充放电一次3. 使用时保护好陶瓷头，每三个月用酒精棉清洁陶瓷头一次。

光功率计的使用方法
光功率计主要用于测量光源的光功率和光功率密度，通常使用方法如下：
1. 光纤连接：将待测光源的光纤连接到光功率计的测试接口，注意保证连接端口对齐，避免损坏光纤。

2. 校准操作：打开光功率计的电源开关，进入菜单界面进行校准操作。

校准最好在稳定的环境中进行，如使用者应在室内环境中对光功率计进行校准。

一般需要将光功率计与标准光源进行比对，调整光功率计的灵敏度和零点。

3. 测量操作：根据待测信号的不同，选取合适的测量模式，如峰值，平均值等。

将测量点对准待测光源，观察光功率计的显示屏上的数值并记录结果。

如需多次测量，应在每次测量前重新进行校准。

4. 结果处理：测量完毕后，可以将结果纪录在笔记本电脑或其他资料中，以便进行后续的数据分析和处理。

注意事项：
1. 操作时应避免外界光源对光功率计造成影响，如应尽量在光线较弱的环境中进行操作。

2. 在进行校准操作时，应严格按照说明书的操作流程进行，以保证测量结果的准确性。

3. 使用完毕后，应将光功率计放在防尘、防潮、防震的环境中，避免受到损坏。

光功率计使用方法
第一篇：光功率计的基本使用方法
光功率计是测试光功率的一种重要工具，它可以用来测
量光源的亮度、输出功率等指标，以便进行科学研究和工程应用。

下面，我们来详细介绍一下光功率计的基本使用方法。

1. 准备工作
在使用光功率计之前，首先要做好以下准备工作：
（1）检查光功率计是否完好无损，测量头是否干净。

（2）连接电源并开机，等待光功率计稳定后再进行测量。

（3）根据需要选择合适的测量头和滤波器。

2. 测量操作
（1）调整仪器
打开测量头保护盖，将测量头放置在光源发出的光线方
向上，并使得光线垂直进入测量头。

通过移动测量头调整位置，让光线尽可能地集中在探测器上。

在调整过程中，可以利用光功率计上的显示屏观察光功率的变化，以便精细调节。

（2）开始测量
当测量头已经调整好位置后，可以开始进行测量。

在光
源发光的状态下，记录下光功率计的读数。

如果需要连续测量多个点位的光功率，则需要重复以上过程。

3. 测量结果分析
当完成测量后，光功率计上会显示出测量结果。

一般来说，光功率的单位通常为瓦特（W）、毫瓦（mW）等。

根据实
际需求，可以选择将数据转换成其他的单位。

此外，根据测量结果还可以进行其他的数据处理和分析。

例如，可以通过光功率计测量光源的输出功率，从而推断出其内部的能量转换效率等信息。

总之，光功率计是测量光源亮度和输出功率的重要工具，需要按照上述方法进行正确使用。

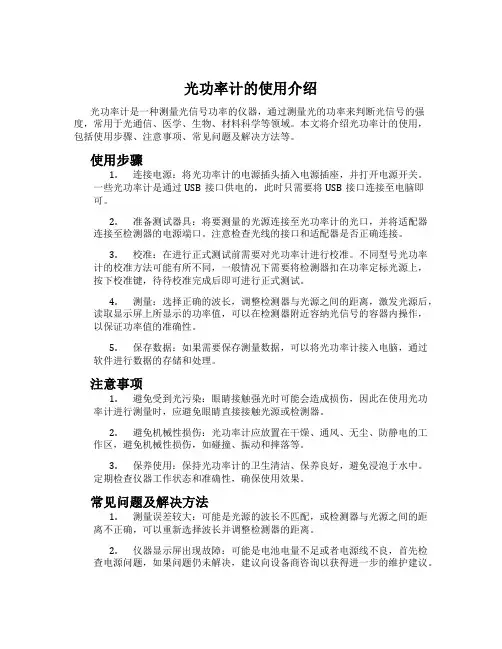

光功率计的使用介绍光功率计是一种测量光信号功率的仪器，通过测量光的功率来判断光信号的强度，常用于光通信、医学、生物、材料科学等领域。

本文将介绍光功率计的使用，包括使用步骤、注意事项、常见问题及解决方法等。

使用步骤1.连接电源：将光功率计的电源插头插入电源插座，并打开电源开关。

一些光功率计是通过USB接口供电的，此时只需要将USB接口连接至电脑即可。

2.准备测试器具：将要测量的光源连接至光功率计的光口，并将适配器连接至检测器的电源端口。

注意检查光线的接口和适配器是否正确连接。

3.校准：在进行正式测试前需要对光功率计进行校准。

不同型号光功率计的校准方法可能有所不同，一般情况下需要将检测器扣在功率定标光源上，按下校准键，待待校准完成后即可进行正式测试。

4.测量：选择正确的波长，调整检测器与光源之间的距离，激发光源后，读取显示屏上所显示的功率值，可以在检测器附近容纳光信号的容器内操作，以保证功率值的准确性。

5.保存数据：如果需要保存测量数据，可以将光功率计接入电脑，通过软件进行数据的存储和处理。

注意事项1.避免受到光污染：眼睛接触强光时可能会造成损伤，因此在使用光功率计进行测量时，应避免眼睛直接接触光源或检测器。

2.避免机械性损伤：光功率计应放置在干燥、通风、无尘、防静电的工作区，避免机械性损伤，如碰撞、振动和摔落等。

3.保养使用：保持光功率计的卫生清洁、保养良好，避免浸泡于水中。

定期检查仪器工作状态和准确性，确保使用效果。

常见问题及解决方法1.测量误差较大：可能是光源的波长不匹配，或检测器与光源之间的距离不正确，可以重新选择波长并调整检测器的距离。

2.仪器显示屏出现故障：可能是电池电量不足或者电源线不良，首先检查电源问题，如果问题仍未解决，建议向设备商咨询以获得进一步的维护建议。

3.仪器工作异常：如仪器显示异常或光源无法输出信号等问题，建议向设备商咨询以获得进一步的维护建议。

总结使用光功率计需要注意的事项包括避免受到光污染、避免机械性损伤以及注意保持卫生清洁。

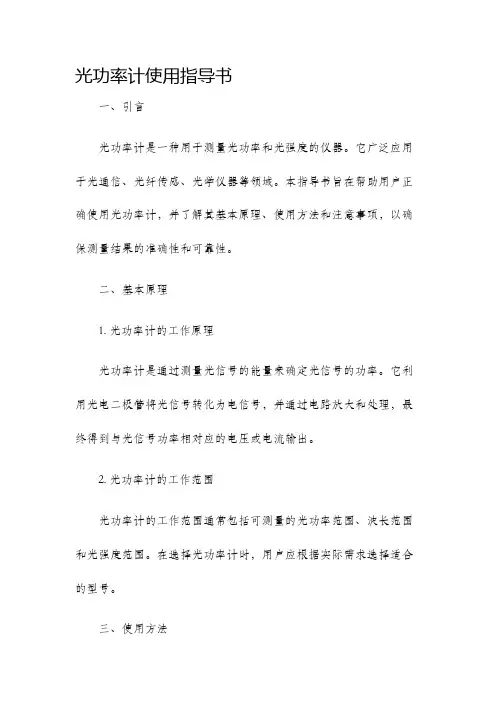

光功率计使用指导书一、引言光功率计是一种用于测量光功率和光强度的仪器。

它广泛应用于光通信、光纤传感、光学仪器等领域。

本指导书旨在帮助用户正确使用光功率计，并了解其基本原理、使用方法和注意事项，以确保测量结果的准确性和可靠性。

二、基本原理1. 光功率计的工作原理光功率计是通过测量光信号的能量来确定光信号的功率。

它利用光电二极管将光信号转化为电信号，并通过电路放大和处理，最终得到与光信号功率相对应的电压或电流输出。

2. 光功率计的工作范围光功率计的工作范围通常包括可测量的光功率范围、波长范围和光强度范围。

在选择光功率计时，用户应根据实际需求选择适合的型号。

三、使用方法1. 准备工作在使用光功率计之前，用户需先确保所有连接线缆的接口是干净、整洁的，并检查仪器的电源正常。

2. 设置参数根据需要测量的光源波长设置光功率计的工作波长。

在设置波长时，应注意选择正确的单位（如nm或μm）。

3. 连接光源将光源的输出端口与光功率计的输入端口连接起来。

连接时应确保连接牢固，并避免光源和光功率计之间产生信号损失。

4. 测量光功率通过按下测量按钮或触发测量命令来开始测量光功率。

在测量过程中，光功率计将实时显示光源的功率值。

5. 记录结果完成测量后，用户应将测得的光功率结果记录下来。

同时，还应注意保存有关测量条件和环境的信息，以备日后参考。

四、注意事项1. 避免光污染在测量过程中，应尽量避免将光照射到光功率计以外的区域，以免对测量结果产生干扰。

同时，应保持测量环境的清洁，避免灰尘和杂物进入光功率计。

2. 避免强光照射强光照射可能对光功率计造成损坏。

在使用过程中应避免直接将强光照射到光功率计的输入端口，以免损坏光电二极管。

3. 注意光纤连接在连接光纤时，应确保光纤连接面干净、平整，不带有杂质和污渍。

在拆解连接时，应小心操作，避免损坏光纤接口。

4. 正确使用电源光功率计的电源输入电压应与实际使用电源的额定电压相匹配。

在连接电源时，应注意正负极性，并确保电源线安全可靠。

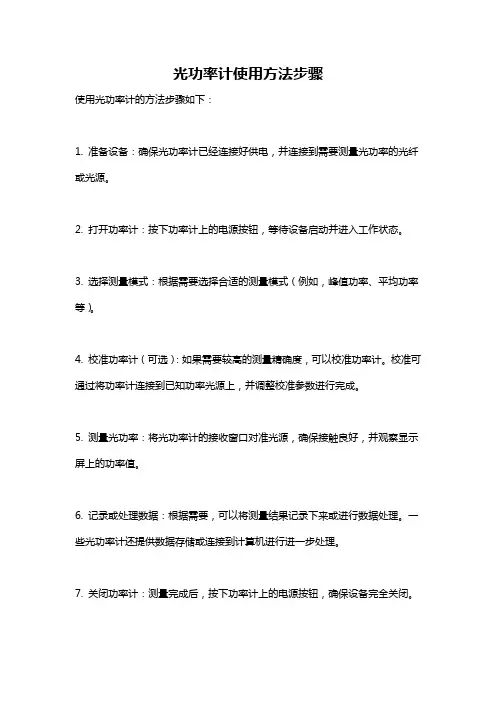

光功率计使用方法步骤
使用光功率计的方法步骤如下：
1. 准备设备：确保光功率计已经连接好供电，并连接到需要测量光功率的光纤或光源。

2. 打开功率计：按下功率计上的电源按钮，等待设备启动并进入工作状态。

3. 选择测量模式：根据需要选择合适的测量模式（例如，峰值功率、平均功率等）。

4. 校准功率计（可选）：如果需要较高的测量精确度，可以校准功率计。

校准可通过将功率计连接到已知功率光源上，并调整校准参数进行完成。

5. 测量光功率：将光功率计的接收窗口对准光源，确保接触良好，并观察显示屏上的功率值。

6. 记录或处理数据：根据需要，可以将测量结果记录下来或进行数据处理。

一些光功率计还提供数据存储或连接到计算机进行进一步处理。

7. 关闭功率计：测量完成后，按下功率计上的电源按钮，确保设备完全关闭。

注意事项：
- 在测量前，确保光纤和接口干净，以避免光损失或误差产生。

- 避免直接暴露于强光源下，以免对光功率计产生损坏。

- 尽量避免用手接触接收窗口，以防止对测量结果产生误差。

- 如果测量中遇到异常或不符合预期的结果，应仔细检查连接和校准设置，并重新进行测试。

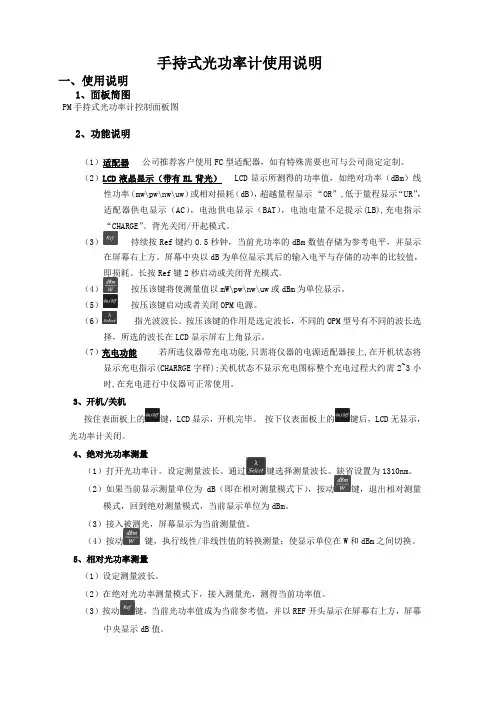

手持式光功率计使用说明一、使用说明1、面板简图PM手持式光功率计控制面板图2、功能说明（1）适配器公司推荐客户使用FC型适配器，如有特殊需要也可与公司商定定制。

（2）LCD液晶显示（带有EL背光） LCD显示所测得的功率值，如绝对功率（dBm）线性功率（mw\pw\nw\uw）或相对损耗（dB），超越量程显示“OR”,低于量程显示“UR”，适配器供电显示（AC），电池供电显示（BAT），电池电量不足提示(LB),充电指示“CHARGE”。

背光关闭/开起模式。

（3）持续按Ref键约0.5秒钟，当前光功率的dBm数值存储为参考电平，并显示在屏幕右上方。

屏幕中央以dB为单位显示其后的输入电平与存储的功率的比较值，即损耗。

长按Ref键2秒启动或关闭背光模式。

（4）按压该键将使测量值以mW\pw\nw\uw或dBm为单位显示。

（5）按压该键启动或者关闭OPM电源。

（6）指光波波长。

按压该键的作用是选定波长，不同的OPM型号有不同的波长选择，所选的波长在LCD显示屏右上角显示。

（7）充电功能若所选仪器带充电功能,只需将仪器的电源适配器接上,在开机状态将显示充电指示(CHARRGE字样);关机状态不显示充电图标整个充电过程大约需2~3小时,在充电进行中仪器可正常使用。

3、开机/关机按住表面板上的键，LCD显示，开机完毕。

按下仪表面板上的键后，LCD无显示，光功率计关闭。

4、绝对光功率测量（1）打开光功率计。

设定测量波长。

通过键选择测量波长。

缺省设置为1310nm。

（2）如果当前显示测量单位为dB（即在相对测量模式下），按动键，退出相对测量模式，回到绝对测量模式，当前显示单位为dBm。

（3）接入被测光，屏幕显示为当前测量值。

（4）按动键，执行线性/非线性值的转换测量；使显示单位在W和dBm之间切换。

5、相对光功率测量（1）设定测量波长。

（2）在绝对光功率测量模式下，接入测量光，测得当前功率值。

（3）按动键，当前光功率值成为当前参考值，并以REF开头显示在屏幕右上方，屏幕中央显示dB值。

光功率计的使用说明光功率计是一种测量光源功率的仪器。

它可以测量光源的输出功率，帮助用户准确了解光源的发光情况。

光功率计的使用说明如下：一、仪器介绍1.光功率计是由一个光探头和一个显示屏组成的，根据光探头接收到的光信号来显示光源的功率数值。

2.光功率计可以测量不同波长范围内的光功率，需要在使用前设定好测量的波长范围。

3.光功率计有不同的量程选择，用户在使用时需要根据实际测量的光功率范围选择合适的量程。

二、使用步骤1.将光功率计接通电源，并打开显示屏。

等待显示屏出现正常显示后，即可开始使用。

2.在光功率计上设置测量的波长范围。

根据实际需要选择合适的波长范围，并将波长设置到光功率计上。

3.当光功率计稳定后，将待测的光源对准光探头，并使光源尽量均匀地照射到光探头上。

4.光功率计会自动测量并显示光源的功率数值。

记录下测量结果后，根据需要可以继续测量其他光源。

三、使用注意事项1.使用光功率计时，应注意保持光探头的干净和完好，避免污染和损坏。

2.使用光功率计时，应注意光源的稳定性，尽量避免光源的快速变化，以免影响测量结果的准确性。

3.在测量时，应尽量保持光源与光探头的垂直距离恒定，以避免因角度变化而引起的功率测量误差。

4.当光功率计长时间不使用时，应将其关闭，以节省能源并延长仪器寿命。

5.光功率计在使用过程中应注意防潮、防震，并避免与液体或其他化学物质接触，以保证仪器的正常运行和准确测量。

四、维护保养1.定期检查光探头的清洁情况，如发现污渍或灰尘，应用干净的柔软布轻轻擦拭，切勿使用湿润的布或强酸碱溶液。

2.对于使用频率较高的光功率计，建议定期进行校准，以确保测量结果的准确性。

3.安装和拆卸光探头时，应轻拿轻放，避免碰撞和摔落，以免损坏探头。

4.在正常使用过程中，应避免光探头与硬物、磁性物质等接触，以防止探头的破损和电路干扰。

总结：光功率计是一种用于测量光源功率的仪器，使用前应了解仪器的结构和工作原理，掌握正确的使用步骤。

光功率计的使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作确保光功率计已经充电或安装了电池，并处于正常工作状态。

光功率计操作规程
《光功率计操作规程》
一、操作前准备
1. 确保光功率计和相应的光源已经连接好并处于正常工作状态。

2. 检查光功率计的显示屏和按键是否正常，如有异常需及时处理。

3. 确认所要测量的光源波长范围和功率范围，选择合适的测量模式和参数。

二、操作步骤
1. 打开光功率计的电源开关，等待仪器启动完成。

2. 根据需求选择合适的测量模式，如单次测量或连续测量。

3. 选择需要测量的波长范围和功率范围，设置测量参数。

4. 将待测光源对准光功率计的接收端，确保光线保持稳定。

5. 点击测量按钮进行测量，记录测量结果。

6. 如需连续测量，按照实际需求连续进行测量操作。

三、注意事项
1. 操作人员需熟悉光功率计的基本原理和操作方法，避免误操作导致损坏仪器。

2. 在使用过程中，要注意保持光源的稳定性和光线的清洁度，避免影响测量结果。

3. 若测量结果异常，需及时检查和调整仪器，确保测量准确性。

4. 使用完毕后，及时关闭光功率计电源开关，做好仪器的保养和清洁工作。

通过以上规程的操作，能够准确、稳定地进行光功率计的测量工作，保证测量结果的准确性和可靠性。

系列光功率计安全操作及保养规程光功率计在光学通信、光纤传输、激光加工等领域中广泛应用。

为确保光功率计的正常工作和安全使用，本文将为您介绍系列光功率计的安全操作及保养规程。

一、光功率计的安全操作1.1 工作环境安全在使用光功率计时，需要保持周围环境的安全。

避免将光纤直接暴露在大气环境中，减少因受到温度、湿度变化而引起的误差。

对于高功率激光功率计的使用，需要采取防护措施，避免直接照射人体和皮肤。

1.2 操作安全在测量前，请务必详细阅读光功率计的操作手册。

在使用过程中，操作者要时刻注意安全，防止误操作引起意外事故。

在测量时，首先要保证光纤的连接正确稳固，避免因连接不良或断路导致的故障。

1.3 光功率计的维护定期检查光功率计的光接收器，确保其工作正常。

对于大功率激光光功率计需要将其放置在绝缘材料上，防止在使用过程中发生电击，并避免高温烧坏电路。

二、光功率计的保养2.1 保护光接收器在使用光功率计时，接收器表面容易被沾上指纹、灰尘、水滴等，需要使用清洁器具和清洁溶液清洗，保证接收器表面的干净度。

同时防止硬物撞击光接收器和机箱。

2.2 定期校验为了保证光功率计的精度和可靠性，需要定期校验光功率计。

定期校验可以验明测量误差，发现故障，及时解决问题。

一般情况下建议每年进行校验，具体时间间隔和校验方法依据说明书。

2.3 记录维护和保养光功率计是一种高精仪器，因此需要记录设备的使用情况、使用位置、使用时间、校验结果及保养情况，并保存相关数据。

在记录维护过程中，需要规定保养负责人、保养时间，以及掌握光功率计的使用情况。

三、结束语以上即为系列光功率计的安全操作及保养规程，通过严格按照安全操作及保养规程使用和维护，可以提高光功率计的精度、可靠性，有效延长设备使用寿命。

全自动光功率计安全操作及保养规程光功率计是一种广泛应用于实验室和工业生产中的光电测试设备。

在使用光功率计时需要注意安全操作，并进行定期保养，以确保设备正常工作和延长使用寿命。

本文将介绍全自动光功率计的安全操作和保养规程。

安全操作规程1.场所准备在安装全自动光功率计之前，需要选择潮湿度合适、温度适宜的场所，避免长时间放置于过于潮湿和温度过高或过低的环境中。

同时还需保证场所灰尘少、没有震动和共振，以免影响光功率计的测量精度和可靠性。

2.电源接入对于全自动光功率计来说，一般带有交流电源和直流电源两种电源接入方式，使用时应首先确认电源电压和电源频率。

接入电源前，应检查电源开关是否关闭，确认电源输入头接插件处是否清洁，并严格按照说明书说明正确接线。

3.设备校准每次使用前，需要按照规程进行校准，确保光功率计的测量值准确无误。

在校准时需要注意校准方法的正确性，校准实验使用的光源的稳定性和光源的光谱功率，以及测量时的环境因素等。

4.光纤连接光功率计的测量和输入依赖于光纤的连接，为了确保光信号在输入输出时不发生光纤头插拔损伤或连接不良等问题，需要在连接前将光纤头插入连接器，并严格按照说明书操作。

当需要插拔光纤时，要注意光纤表面是否受到污染或损伤，避免影响测量结果。

5.防控操作在操作全自动光功率计时，需要遵循安全操作规程，如严禁随意拆卸、更改或修理设备，严禁在开机情况下将任何液体物质倒入光功率计内部等。

保养规程为保证全自动光功率计的长期稳定运行和有效保障其正常工作，应定期进行保养。

1.日常清理在使用全自动光功率计时，如发现灰尘和污渍等不能影响测量结果的局部，可使用软布进行清洁，以保持设备表面的整洁和干净。

2.定期检查在日常使用中需定期检查光纤连接器的表面状况，以及各种功能按键的灵敏度和是否正常响应。

3.更换器件全自动光功率计内部装有一些器件，如光纤等，应按照说明书和保养规程进行定期检查和更换。

4.保养记录为了便于全自动光功率计的保养工作管理和机器状态检查，需要在设备的主控板上记录保养情况，以备日后查询和跟踪使用情况。

光功率计光纤测试仪安全操作及保养规程一、前言随着现代化信息技术的不断发展，光纤通信技术也越来越广泛应用于各个领域。

而在光纤通信行业中，光功率计和光纤测试仪是必不可少的测试设备，主要用于测试光源的输出功率和检测光纤的传输性能等。

但是，如果操作不当或者缺乏保养，就会对设备的使用寿命和测试结果产生不良影响，甚至会引发安全事故。

因此，本文主要介绍光功率计和光纤测试仪的安全操作及保养规程，旨在提高设备的安全性和耐用性，确保测试结果的准确性和可靠性。

二、安全操作规程1、设备设置在进行光功率计和光纤测试仪的操作之前，需要先进行设备设置。

首先，需要调整设备的工作模式及其他测试参数，以保证测试结果的精度和准确性。

在设置过程中，要仔细阅读和理解设备说明书，根据测试环境和测试要求进行合理设置。

此外，还需要注意保持设备处于良好的工作状态，定期进行校准和维护工作。

2、安全操作流程在进行光功率计和光纤测试仪的测试操作之前，需要按照以下步骤进行：1.穿戴好防静电手套和防静电衣服，确保不会因为静电引起测试误差，同时还要保证在操作中不受到电流的伤害。

2.关闭测试仪器的所有电源开关，保证测试仪器处于安全状态。

3.连接好光纤，并尽量避免在光路中出现过多的连接点，以免产生插损等质量问题。

4.打开设备电源开关，并根据设备说明书设置测试仪器的相关参数，确认设备设置正确。

5.开始进行测试操作，注意观察测试结果并记录下来，同时也要注意观察测试仪器的运行状态，确保测试过程中不出现异常。

3、注意事项在进行光功率计和光纤测试仪的操作时，还需要注意以下事项：1.避免使用有损伤的光纤，以免产生测试误差或者不良结果。

2.在操作时，要尽量避免弯曲光纤或产生过多弯折，以免产生光的衰减或损耗。

3.在操作过程中，要保持干净和整洁，尽量避免灰尘、水分等脏物质接触设备和光纤，以免影响测试结果或者导致损坏。

4.一旦出现设备故障或异常情况，要及时停止测试操作，并按照说明书上的方法进行排查和处理，确保设备正常。

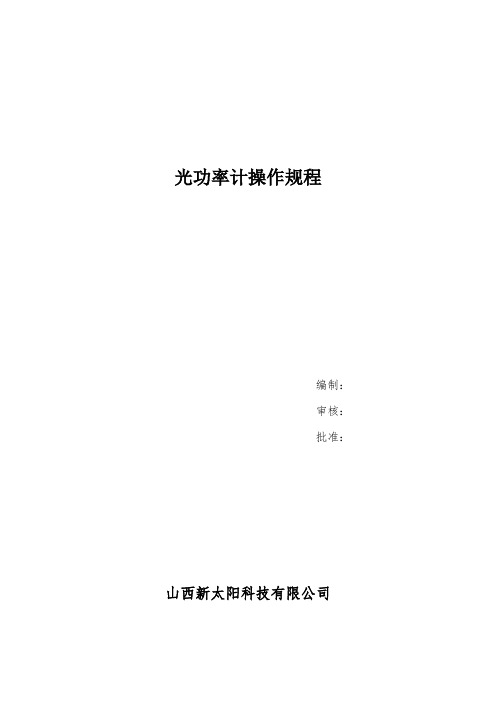

光功率计操作规程编制：审核：批准：山西新太阳科技有限公司光功率计操作规程一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～ 55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）; b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1)POWER 电源开关。

(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

PMS-XM微型光功率计使用说明
1、技术指标
特性●四位液晶显示，W、W(REL)、dBm、dB(REL)四种显示方式
●自动量程转换
●自动关机
●自动清零
●多波长测量
●电池不足告警
2、操作指南
2.1按键操作说明书
1
2.2仪表部件及按键的功能
2.3操作流程图
3、测量说明
3.1 供电电源
仪表可由两节七号电池供电，当电池供电不足时，液晶屏上会显示“BATT”字符，要及时更换电池。

3.2 开机
把两节电池装如仪表电池盒内，按面板开关键后，仪表首先将液晶屏上全部字符，小标志显示出来，次过程持续一秒。

仪表随后进入
测试状态，此时对PMS-!M、PSM-1AM、PSM-1BM、PSM-12M测量波长为
1310nm, 对PSM-2M测量波长为850nm,W显示模式，直接测量方式。

3.3 测量前必须按CLR键对仪表清零，否则会有误差。

3.4 光纤转接器的使用（工程上一般不用）
仪表配件FC/PC型光纤转接器用于裸光纤测量。

其使用方法如下：将转接器上的白色按键按下，将处理好的裸光纤穿入并伸出插针
约５mm，用金刚刀切平光纤端面，然后拉入插针端面平齐。

3.5 关机

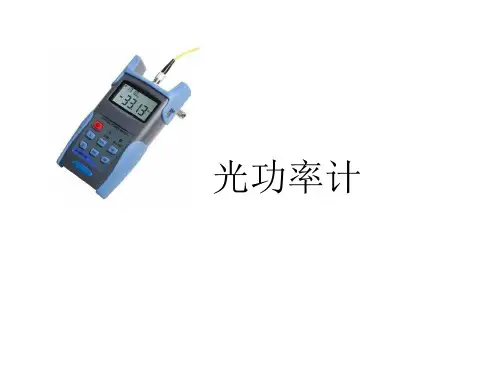

PMS-XM开机后，如在五分钟左右无光信号输入，并且不按面板键，仪表自动关机。

也可按手动键关机。

4、简单故障处理。
