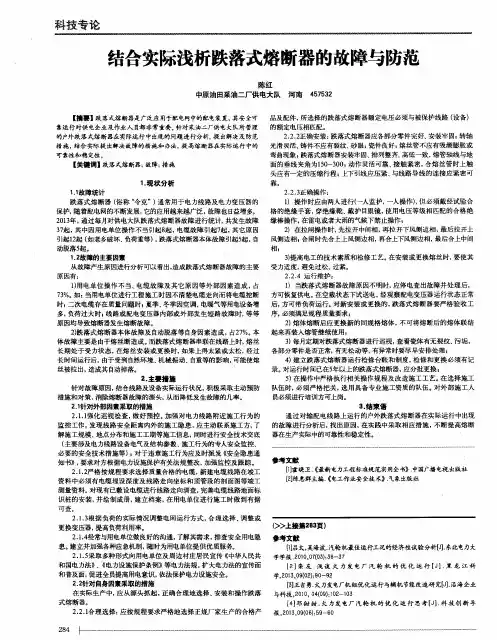

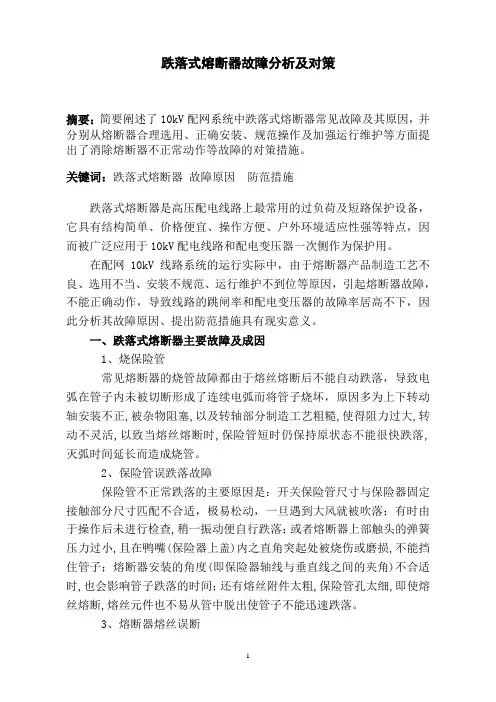

跌落式熔断器故障分析及对策摘要:简要阐述了10kV配网系统中跌落式熔断器常见故障及其原因,并分别从熔断器合理选用、正确安装、规范操作及加强运行维护等方面提出了消除熔断器不正常动作等故障的对策措施。
关键词:跌落式熔断器故障原因防范措施跌落式熔断器是高压配电线路上最常用的过负荷及短路保护设备,它具有结构简单、价格便宜、操作方便、户外环境适应性强等特点,因而被广泛应用于10kV配电线路和配电变压器一次侧作为保护用。
在配网10kV线路系统的运行实际中,由于熔断器产品制造工艺不良、选用不当、安装不规范、运行维护不到位等原因,引起熔断器故障,不能正确动作,导致线路的跳闸率和配电变压器的故障率居高不下,因此分析其故障原因、提出防范措施具有现实意义。
一、跌落式熔断器主要故障及成因1、烧保险管常见熔断器的烧管故障都由于熔丝熔断后不能自动跌落,导致电弧在管子内未被切断形成了连续电弧而将管子烧坏,原因多为上下转动轴安装不正,被杂物阻塞,以及转轴部分制造工艺粗糙,使得阻力过大,转动不灵活,以致当熔丝熔断时,保险管短时仍保持原状态不能很快跌落,灭弧时间延长而造成烧管。
2、保险管误跌落故障保险管不正常跌落的主要原因是:开关保险管尺寸与保险器固定接触部分尺寸匹配不合适,极易松动,一旦遇到大风就被吹落;有时由于操作后未进行检查,稍一振动便自行跌落;或者熔断器上部触头的弹簧压力过小,且在鸭嘴(保险器上盖)内之直角突起处被烧伤或磨损,不能挡住管子;熔断器安装的角度(即保险器轴线与垂直线之间的夹角)不合适时,也会影响管子跌落的时间;还有熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。
3、熔断器熔丝误断熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量,保险丝误熔断;如果重复发生,往往是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断;保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断;另外,锡合金焊接的和带丝弦或弹簧的旧式保险熔丝,受到温度影响后因性能改变,又易氧化生锈,最易发生误熔断。

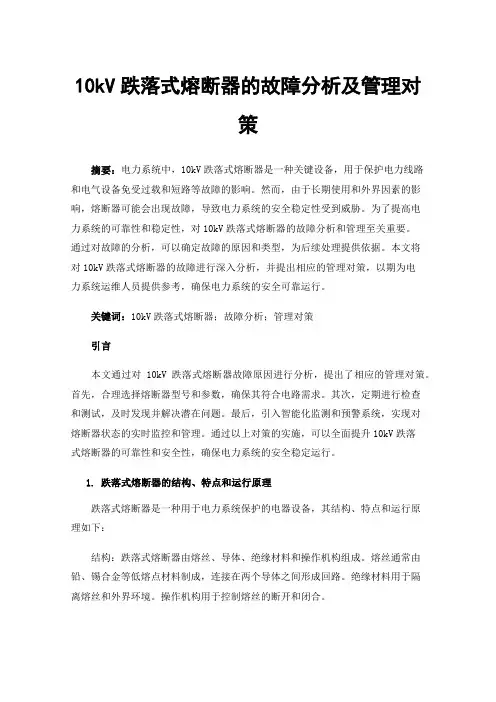

10kV跌落式熔断器的故障分析及管理对策摘要:电力系统中,10kV跌落式熔断器是一种关键设备,用于保护电力线路和电气设备免受过载和短路等故障的影响。
然而,由于长期使用和外界因素的影响,熔断器可能会出现故障,导致电力系统的安全稳定性受到威胁。
为了提高电力系统的可靠性和稳定性,对10kV跌落式熔断器的故障分析和管理至关重要。
通过对故障的分析,可以确定故障的原因和类型,为后续处理提供依据。
本文将对10kV跌落式熔断器的故障进行深入分析,并提出相应的管理对策,以期为电力系统运维人员提供参考,确保电力系统的安全可靠运行。
关键词:10kV跌落式熔断器;故障分析;管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析,提出了相应的管理对策。
首先,合理选择熔断器型号和参数,确保其符合电路需求。
其次,定期进行检查和测试,及时发现并解决潜在问题。
最后,引入智能化监测和预警系统,实现对熔断器状态的实时监控和管理。
通过以上对策的实施,可以全面提升10kV跌落式熔断器的可靠性和安全性,确保电力系统的安全稳定运行。
1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备,其结构、特点和运行原理如下:结构:跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。
熔丝通常由铅、锡合金等低熔点材料制成,连接在两个导体之间形成回路。
绝缘材料用于隔离熔丝和外界环境。
操作机构用于控制熔丝的断开和闭合。
特点:跌落式熔断器具有以下几个特点:高可靠性:由于采用了可靠的熔丝材料,跌落式熔断器能够在短时间内断开电路并保护电力系统。
快速动作:当电流超过熔丝的额定值时,熔丝迅速融化,使电路断开,实现快速动作的保护功能。
可替换性:一旦熔丝熔断,可以方便地更换熔丝以恢复电力系统的正常运行。
灵活性:熔丝的额定电流可以根据电路负载需求进行选择和调整,以满足不同电力系统的保护需求[1]。
运行原理:跌落式熔断器的运行原理基于熔丝的熔化现象。
技术总结惠州电务段黄凯林跌落式熔断器运行的技术要求及常见故障处理摘要:跌落式熔断器运行情况对铁路电力电网的安全性有着重要的影响,对铁路运输生产起到很重要的安全作用;跌落式熔断器运行中产生的故障,虽然有产品制造和安装方面的因数,但主要原因还是维护工作跟不上,没有很好地制定和执行有关跌落式熔断器运行管理与维护制度。
因此加强跌落式熔断器运行维护和检修工作,是日常维修管理工作的重中之重。
关键词:跌落式熔断器技术要求故障处理跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中,装在配电变压器高压侧或配电之干线路上。
跌落式熔断器在铁路电力系统中主要用于配电变压器的主保护:变压器高压端短路保护、过载及隔离电路作用其工作原理是:将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
使电路断开,切除故障段线路或者故障设备。
跌落式熔断器在额定容量小于200kVA的配电变压器允许按下列要求带负荷操作:1、操作时由两人进行(一人监护,一人操作),但必须戴经试验合格的绝缘手套,穿绝缘靴、戴护目眼镜,使用电压等级相匹配的合格绝缘棒操作,在雷电或者大雨的气候下禁止操作。
2、在拉闸操作时,一般规定为先拉断中间相,再拉背风的边相,最后拉断迎风的边相。
这是因为配电变压器由三相运行改为两相运行,拉断中间相时所产生的电弧火花最小,不致造成相间短路。
其次是拉断背风边相,因为中间相已被拉开,背风边相与迎风边相的距离增加了一倍,即使有过电压产生,造成相间短路的可能性也很小。
跌落式熔断器的常见故障及防范措施
跌落式熔断器是电路中常用的一种保护器件,它能够在电路发生故障时自动断开电路,保护电路和设备的安全。
但是,跌落式熔断器也存在一些常见的故障,如下:
1. 跳闸频繁:这可能是因为熔断器额定电流过小,或者是负载电流超过了熔断器的额定电流。
解决方法是更换符合负载电流要求的熔断器。
2. 熔丝烧断:这可能是因为熔丝材质或尺寸不合适,或者是负载电流过大。
解决方法是更换符合负载电流要求的熔丝,或者减小负载电流。
3. 熔丝老化:这可能是因为熔丝长时间工作使得熔丝老化,导致熔断器失效。
解决方法是定期更换熔丝,避免熔丝老化。
为了防范跌落式熔断器的故障,我们可以采取以下措施:
1. 选择符合负载电流要求的熔断器。
2. 定期检查熔丝的状态,如果发现熔丝老化或烧断,及时更换。
3. 避免负载电流过大,避免超过熔断器的额定电流。
跌落式熔断器在电路保护中起到了重要的作用,但是也需要我们关注其故障和防范措施,确保电路和设备的安全运行。
- 1 -。

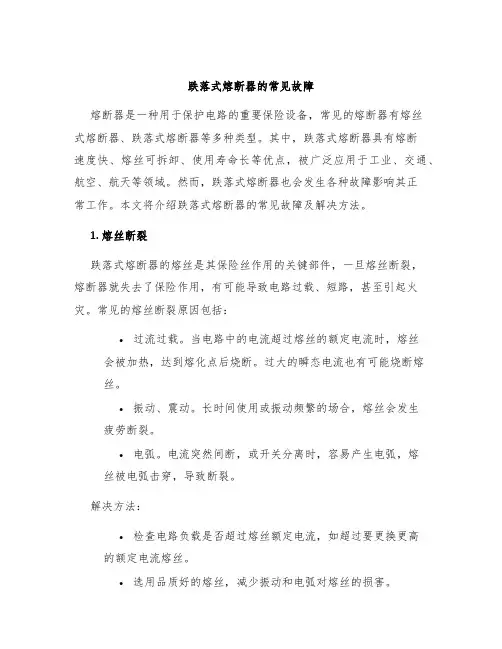

跌落式熔断器的常见故障熔断器是一种用于保护电路的重要保险设备,常见的熔断器有熔丝式熔断器、跌落式熔断器等多种类型。
其中,跌落式熔断器具有熔断速度快、熔丝可拆卸、使用寿命长等优点,被广泛应用于工业、交通、航空、航天等领域。
然而,跌落式熔断器也会发生各种故障影响其正常工作。
本文将介绍跌落式熔断器的常见故障及解决方法。
1. 熔丝断裂跌落式熔断器的熔丝是其保险丝作用的关键部件,一旦熔丝断裂,熔断器就失去了保险作用,有可能导致电路过载、短路,甚至引起火灾。
常见的熔丝断裂原因包括:•过流过载。
当电路中的电流超过熔丝的额定电流时,熔丝会被加热,达到熔化点后烧断。
过大的瞬态电流也有可能烧断熔丝。
•振动、震动。
长时间使用或振动频繁的场合,熔丝会发生疲劳断裂。
•电弧。
电流突然间断,或开关分离时,容易产生电弧,熔丝被电弧击穿,导致断裂。
解决方法:•检查电路负载是否超过熔丝额定电流,如超过要更换更高的额定电流熔丝。
•选用品质好的熔丝,减少振动和电弧对熔丝的损害。
•定期检查熔丝是否熔断,及时更换熔丝,避免对电路的影响。
2. 跳闸失效跌落式熔断器的跳闸解除是一种重要的保护措施,防止过载、短路继续存在,保护电路的安全。
但是,如果跳闸失效,则无法正常工作,为安全带来隐患。
跳闸失效的原因主要有以下几点:•熔丝损坏。
当熔丝受到损坏,可能发生短路,熔断器不能正常跳闸。
•跳闸机构故障。
跌落式熔断器的跳闸机构负责熔丝烧断后的跳闸操作,如果机构故障,也会导致跳闸失效。
•电源故障。
如果跌落式熔断器的电源失效,无法正常供电,也会导致跳闸失效。
解决方法:•定期检查跳闸机构是否正常工作,发现异常及时维修。
•制定规范的使用维护保养制度,定期更换熔丝,保证熔丝在目前电路负荷工作下不受过大电流,避免熔断器丧失跳闸功能。
•确保电源的正常供电,防止跳闸失效。
3. 大电流熔断器反复跳闸跌落式熔断器有一定的额定电流范围,但有时会出现大电流熔断器反复跳闸现象,无法正常工作。
操作跌落式熔断器时应注意事项集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-操作跌落式熔断器时应注意事项在广泛的实践中,通过对高压跌落式熔断器操作的不断总结,人们发现三相负荷在开断第一相时,断口电压较低,产生电弧小;开断第二相时,断口电压较高,切断电路后往往出现强烈的电弧,易使邻相短路;最后拉第三相时,因电路已无电流,也就不会产生电弧。
因此看来拉第二相是确保安全的关键。
另外,气流(刮风,风向)对操作的安全影响也是明显的,当气流将电弧拉长后,有可能引起相间短路,造成大的弧光,危及操作人员的安全。
一般的跌落式熔断器没有消弧装置,所以在变压器停送电时,为了防止电弧烧伤事故,应避免带负荷拉闸。
变压器停电时,先拉低压侧各分路(支路)开关,再拉低压线路总开关,最后拉变压器高压熔断器。
变压器送电操作顺序与此相反。
为了防止误操作,在拉合高压熔断器之前,应先检查低压开关是否在断开位置。
RW-10F型跌落式熔断器带有灭弧罩和灭弧触头,可以拉、合变压器的额定电流。
因此不受以上操作顺序的限制。
为安全起见,工作人员在操作高压跌落式熔断器时,应注意事项如下:(1)操作人员在拉开跌落式熔断器时,必须使用电压等级适合,经过试验合格的绝缘杆,穿绝缘鞋、戴绝缘手套、绝缘帽和防目镜或站在干燥的木台上,并有人监护,以保人身安全。
(2)操作人员在拉、合跌落式熔断器开始或终了时,不得有冲击。
冲击将会损伤熔断器,如将绝缘子拉断、撞裂,鸭嘴撞偏,操作环拉掉、撞断等。
所以工作人员在对跌落式熔断器分、合操作时,千万不要用力过猛,发生冲击,以免损坏熔断器,且分、合必须到位。
合熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(当动触头临近合闸终了时)。
拉熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(动触头临近拉闸终了时)。
快是为了防止电弧造成电气短路和灼伤触头,慢是为了防止操作冲击力,造成熔断器机械损伤。
10千伏户外高压跌落式熔断器的故障与处理分析摘要:本文以10KV高压跌落式熔断器为例,对设备的常见故障进行分析,并从产品自身、人员素质、用电单位等方面着手,对设备故障产生的原因进行分析,并提出有效的处理措施,力求通过科学选型、及时更换、正确操作与加强维护等方式,确保熔断器的良好稳健运行。
关键词:10KV;高压熔断器;故障处理引言在10KV配电网中,跌落式熔断器得到广泛应用,不但便于线路检修,当出现故障时,还可对线路和设备起到切实保护。
但是,熔断器的构造复杂,在应用过程中很容易受到内外因素的影响,使设备出现故障,进而影响正常供电。
对此,应针对熔断器的常见故障进行分析,采取科学有效的措施,确保其高效运行。
1跌落式熔断器的常见故障熔断器作为配电网的“保护神”,在对线路和设备安全提供切实保护的同时,也容易受到损坏,其常见的故障如下:(1)连接点故障。
熔断器在长期高效运行之下,螺栓容易出现锈蚀,使横担与前抱箍螺栓的连接处出现故障,在更换螺栓时,往往需要钢锯才可将其拆卸下来,上述做法费时费力,导致停电时间延长,用户投诉量增加;(2)支柱故障。
设备长期投入运行后,瓷质老化,如若操作者用力拉合熔管,很容易使支柱的颈部受损断裂,引发故障;(3)拉合刀片故障。
当线路处于负荷状态下,操作者对熔管进行拉合时,产生的电弧很容易使熔断器上动触头烧坏,拉合刀片也很容易在强大的电弧下被灼伤;(4)熔管故障。
线路长时间在超负荷状态下运行时,很容易引发故障,由于熔管内熔丝配置不当,与线路额定电流相比较高,不易熔断,致使熔管发热,甚至烧毁熔管。
此外,熔管两侧铜帽的螺丝松动,一侧铜帽下滑,使铜帽两侧距离拉近,鸭嘴罩与触头之间没有紧密相连,在风力作用下容易使熔管脱落;(5)灭弧罩故障。
灭弧罩是熔断器中重要内容,在突发故障时应切断线路电源,高强度的电弧在灭弧室内熄灭,避免受拉弧作用影响,导致弧光短路、接地事故等发生。
但是,如若反复操作或者刀片长时间处于接触不良状态时,灭弧罩被烧毁的概率便会大大提升[1]。
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改10KV跌落式熔断器故障分析及防范(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10KV跌落式熔断器故障分析及防范(2020年)跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。
如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。
1跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。
其工作原理是:熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。
当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。
由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。
2跌落式熔断器装置性缺陷的剖析2.1产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。
2.2熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。
尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。
2.3熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。
跌落式熔断器的常见故障及防范措施
随着股市的不断波动,跌落式熔断器已经成为保护投资者的重要工具。
然而,熔断器也会遇到故障,这可能会给投资者带来损失。
本文将介绍常见的跌落式熔断器故障,以及如何防范这些故障。
1. 技术故障
跌落式熔断器是一种高科技产品,需要高度精密的计算和实时监控。
因此,技术故障是一种常见的问题。
例如,熔断器可能遇到软件漏洞、网络故障或硬件故障。
为了防范这些故障,投资者应该选择可靠的熔断器供应商,并保持软件和硬件的更新和维护。
2. 操作错误
投资者使用熔断器的过程中,操作错误也会导致故障。
例如,投资者可能会误操作熔断器,将其关闭或设置错误。
此外,投资者可能不熟悉熔断器的使用规则,导致误解或不当使用。
为了防范这些故障,投资者应该仔细阅读熔断器的使用说明书,并进行相关的培训和实践操作。
3. 网络攻击
跌落式熔断器运行在互联网上,因此也容易受到网络攻击。
例如,黑客可能会入侵熔断器的网络,篡改数据或破坏系统。
为了防范这些故障,投资者应该选择安全可靠的网络环境,并保持熔断器软件的更新和加强网络安全防范。
总之,跌落式熔断器是一种非常重要的投资保护工具,其故障会给投资者带来损失。
为了防范这些故障,投资者应该选择可靠的熔断
器供应商,仔细阅读熔断器的使用说明书,并保持软件和硬件的更新和维护。
同时,投资者也应该选择安全可靠的网络环境,加强网络安全防范。
2019年第6期总第385期跌落式熔断器频繁熔断事故排查及防范措施李志全1,李明超2,李寿鹏1,王瑞宁1,孙善平1,李世玲1(1.国网山东省电力公司诸城市供电公司,山东诸城262200;2.国网山东省电力公司莒南县供电公司,山东临沂276600)2017年5月15日—6月4日期间,山东某邮政局供电专变跌落式熔断器频繁出现熔断事故,经5次排查后方得到彻底解决,导致客户多次停电。
事故原因为跌落式熔断器引线松动接触不良导致,该类问题虽然简单,但原因不易查找且极易被忽视。
为总结经验教训,将事故查找分析过程总结出来,以便同行借鉴。
1设备应用概况1.1供电设备情况邮政局专变型号为S9-160/10,供电线路为10kV 兴华西线供销商场支线9号杆(终端杆),客户支线电缆(YJLV 22-3×50/10,长度约100m )经跌落式熔断器接入客户高压配电室。
该客户高压室设有高压负荷开关总柜(配置高压熔断器作为保护,熔管熔丝配置16A ),变压器经总柜后接入,相当于配置了两级熔丝保护。
1.2负荷情况客户用电负荷为综合用电负荷,以办公用电为主,沿街商铺、邮政业务门面用电也是其重要组成部分。
主要用电设备有22台2匹壁挂式空调,4台3匹落地式空调,照明、办公计算机等若干。
2熔丝频繁熔断情况第1次熔断:5月15日,客户反映供电中断,经查为其供电的9号杆上配置的跌落式熔断器A 、B 两相熔丝熔断。
考虑其跌落式熔断器已运行超过10年,更换熔丝的同时将其跌落式熔断器同时更换,通过带电作业方式接入电网,恢复送电。
第2次熔断:5月25日,客户再次反映供电中断,经查,依旧是刚刚更换的跌落式熔断器A 、B 两相熔丝熔断。
连续2次熔丝熔断,立即对供电电缆、变压器等主要设备进行检修检查和电气试验,均未发现问题。
怀疑其用电负荷分布不合理,遂配合客户调整三相负荷平衡后,将A 、B 相熔丝更换为30A 型号(原熔丝额定电流为16A )后投入运行。
10KV跌落式熔断器故障分析及防范作者:孙路阳来源:《中国新技术新产品》2010年第04期摘要:要保证配网安全稳定运行,必须坚持“安全第一,预防为主”的方针,其主要设备的健康水平起到了关键性的作用。
本文结合日常工作经验,对配网运行中跌落式熔断器及熔丝等常用主要设备的检修与维护进行介绍分析,达到提高配电的运行水平和故障防范能力的作用。
关键词:10KV;配电运行;跌落式熔断器;原理分析;运行维护跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。
如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。
1 跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。
其工作原理是:熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。
当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。
由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。
2 跌落式熔断器装置性缺陷的剖析2.1 产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。
2.2 熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。
尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。
2.3 熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。
目前,10KV户外跌落式熔断器分为三种型号,即50A、100A、200A。
200A跌落式断器的遮断能力上限是200MVA,下限是20MVA。
10kv跌落熔断器多发故障处理措施探讨摘要:本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查,对10kV户外跌落式熔断器在运行中常见故障进行了分析,并提出了这些故障的一般处理措施。
关键词:继电保护;10kV户外跌落式熔断器;故障处理一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器,一般由绝缘子、上下接触导电系统和熔管等构成。
跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。
当系统发生故障时,故障电流超过熔体(丝)的额定动作值时,熔体会按其反时限的熔断特征熔断,断口在熔管内产生电弧,电弧高温致使消弧管内壁产生大量的气体,高压气体向管外高速喷出,将电弧吹灭。
熔丝熔断后,熔丝的拉力消失,使消弧管上方动触头的锁紧机构释放,消弧管在自重力及静触头弹力的作用下,绕其下轴翻转跌落,使动静触头分离,形成明显的开断位置。
二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用,因此跌落式熔断器的安装前、安装后检查不容忽视。
(一)安装前检查:应检查产品的型号、规格是否与设计材料相符,附件、备件是否齐备,“使用说明书”、“产品合格证”、“试验报告”等是否齐全。
将熔断器各部分擦拭干净,检查部分螺纹连接是否紧固,各转轴部分是否灵活,铸件不应有裂纹、砂眼、锈蚀,瓷件良好,弹簧有无锈蚀,熔丝管不应有吸潮膨胀或弯曲现象,导电接触部位是否接触良好,对跌落式熔断器做耐压试验。
(二)安装后检查:应检查跌落式熔断器安装工艺,主要检查内容有:熔断器部件整洁齐全无损伤;安装牢固、排列整齐,安装高度应距地面垂直距离不小于4.5米的横担上,熔管轴线与地面垂线之间的夹角为15-30度,熔断器水平相间距离不小于500mm;上、下引线压紧,与线路导线的连接紧密可靠;熔丝规格正确,熔丝两端压紧、弹力适中,无拧伤、克断现象;熔管长度合适,操作灵活,接触紧密,无卡阻硬撞击合闸或松动自行掉管现象。
10kV跌落式熔断器常见故障分析摘要:10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点,因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV 配电线路分支线上,可缩小停电范围,又因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感;如果安装在配电变压器上,可以作为配电变压器的主保护。
本文主要对跌落式熔断器的故障进行了分析,并提出了相关的改进措施,可供同行参考。
关键词:跌落式熔断器;配电线路;故障Abstract:10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words:Drop type fuse;Distribution line;Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一,安装在配电变压器的一次侧,既有保护线路和变压器的作用,又有控制变压器投退的功能。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.跌落式熔断器常见故障及防范措施正式版
跌落式熔断器常见故障及防范措施正
式版
下载提示:此解决方案资料适用于工作或活动的进度安排中,详细说明各阶段的时间和项目内容完成的进度,而完成上述需要实施方案的人员对整体有全方位的认识和评估能力,尽力让实施的时间进度与方案所计划的时间吻合。
文档可以直接使用,也可根据实际需要修订后使用。
跌落式熔断器是高压配电线路上最常用过负荷及短路保护设备,它具有结构简单、价格便宜、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护用。
它安装在10kV配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给线路检修创造了一个安全作业环境。
安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV 配电线路和配电变压器中得到了普及。
其工作原理是:将熔丝穿入熔管内,两端拧
紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
使电路断开,切除故障段线路或者故障设备。
一、跌落式熔断器主要故障
1、烧保险管
常见熔断器的烧管故障都在熔丝熔断后发生,由于熔丝熔断后不能自动跌落,这时电弧在管子内未被切断形成了连续电弧而将管子烧坏,保险管常因上下转动轴安装不正,被杂物阻塞,以及转轴部分粗糙,因而阻力过大,不灵活等原因,以致当熔丝熔断时,保险管仍短时保持原状态不能很快跌落,灭弧时间延长而造成烧管。
2.保险管误跌落故障
保险管不正常跌落的主要原因是:有些开关保险管尺寸与保险器固定接触部分尺寸匹配不合适,极易松动,一旦遇到大风就会被吹落,有时由于操作后未进行检查,稍一振动便自行跌落;熔断器上部触头
的弹簧压力过小,且在鸭嘴(保险器上盖)内之直角突起处被烧伤或磨损,不能挡住管子也是造成保险器误跌落的原因;熔断器安装的角度(即保险器轴线与垂直线之间的夹角)不合适时,也会影响管子跌落的时间。
有时由于熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。
3.熔断器熔丝误断
熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量,保险丝误熔断。
如果重复发生,常常是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断。
这类事故,可能是因为换用大容量的变压器后,未随之更换大容量的
保险丝所致。
保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断。
另外,锡合金焊接的和带丝弦或弹簧的旧式保险熔丝,因受到温度影响后会改变性能,又易氧化生锈,最易发生误熔断。
二、防止跌落式熔断器故障的主要措施
1、合理选择跌落式熔断器
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。
其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。
熔断器的额定电流应大于或等
于熔体的额定电流。
而熔体的额定电流可选为额定负荷电流的1.5~2倍。
此外,应按被保护系统三相短路容量,对所选定的熔断器进行校核。
保证被保护系统三相短路容量小于熔断器额定断开容量的上限,但必须大于额定断开容量的下限。
若熔断器的额定断开容量(一般是指其上限)过大,很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限,造成在熔体熔断时难以灭弧,最终引起熔管烧毁,爆炸等事故。
2、正确安装跌落式熔断器
(1) 10kV跌落式熔断器安装在户外,相间距离应大于70cm。
并且牢固可靠地安装在离地面垂直距离不小于4m的横担(构
架)上,不能有任何的晃动或摇晃现象。
若安装在配电变压器上方,应与配变的最外轮廓边界保持0.5m以上的水平距离,以防熔管掉落引发其他事故。
(2)安装时应将熔体拉紧,否则容易引起触头发热,所使用的熔体必须是正规厂家的标准产品,并具有一定的机械强度。
(3) 熔管应有向下25°(±2°)的倾角,熔管的长度应调整适中,要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上,以免在运行中发生自行跌落的误动作,熔管亦不可顶死鸭嘴,以防止熔体熔断后熔管不能及时跌落。
3、正常合理操作跌落式熔断器
在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作:
(1) 操作时由两人进行(一人监护,一人操作),但必须戴经试验合格的绝缘手套,穿绝缘靴、戴护目眼镜,使用电压等级相匹配的合格绝缘棒操作,在雷电或者大雨的气候下禁止操作。
(2) 在拉闸操作时,一般规定为先拉断中间相,再拉背风的边相,最后拉断迎风的边相。
这是因为配电变压器由三相运行改为两相运行,拉断中间相时所产生的电弧火花最小,不致造成相间短路。
其次是拉断背风边相,因为中间相已被拉开,背风边相与迎风边相的距离增加了一倍,
即使有过电压产生,造成相间短路的可能性也很小。
最后拉断迎风边相时,仅有对地的电容电流,产生的电火花则已很轻微。
(3) 合闸的时候操作顺序拉闸时相反,先合迎风边相,再合背风的边相,最后合上中间相。
(4) 操作熔管是一项频繁的项目,注意不到便会造成触头烧伤引起接触不良,使触头过热,弹簧退火,促使触头接触更为不良,形成恶性循环。
所以,拉、合熔管时要用力适度,合好后,要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上,可用拉闸杆钩住上鸭嘴向下压几下,再轻轻试拉,检查是否合好。
合闸时未能
到位或未合牢靠,熔断器上静触头压力不足,极易造成触头烧伤或者熔管自行跌落。
4、加强跌落式熔断器的运行维护
为使熔断器能更可靠、安全的运行,除按规程要求严格地选择正规厂家生产的合格产品及配件(包括熔件等)外,在运行维护管理中应特别注意以下事项:
(1)熔断器的额定电流与熔体及负荷电流值是否匹配合适,若配合不当必须进行调整。
(2)熔断器的每次操作必须仔细认真,不可粗心大意,特别是合闸操作,必须使动、静触头接触良好。
检查熔断器转动部位是否灵活,有否锈蚀、转动不灵等
异常,零部件是否损坏、弹簧有否锈蚀。
(3)熔管内必须使用标准熔体,禁止用铜丝铝丝代替熔体,更不准用铜丝、铝丝及铁丝将触头绑扎住使用。
(4)对新安装或更换的熔断器,要严格验收工序,必须满足规程质量要求,熔管安装角度达到25°左右的倾下角。
(5)熔体熔断后应更换新的同规格熔体,不可将熔断后的熔体联结起来再装入熔管继续使用。
(6)应定期对熔断器进行巡视,每月不少于一次夜间巡视,查看有无放电火花和接触不良现象,有放电,会伴有嘶嘶的响声,要尽早安排处理。
