HG20592-97法兰标准

第十讲法兰的种类及应用范围（一）一、法兰的技术标准管法兰标准主要有两大体系，即欧洲体系（以DIN标准为代表，HG20592）及美洲体系（以美国ASME/ANSI B16.5—B16.47标准为代表和HG20615标准一致）。

在同一体系内，各国的法兰标准基本上可以互配使用；两个不同体系的法兰是不能互相配用的。

HG20592-97（欧洲体系）简介1.主题内容和适用范围本标准规定了钢制管法兰（欧洲体系）的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。

本标准适用于公称压力PN为0.25MPa（2.5bar）至25.0MPa（250bar）钢制管法兰和法兰盖。

本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零件。

2、引用标准GB1048 《管道元件公称压力》HG20553 《化工配管用无缝及焊接钢管尺寸选用系列》HG20593 《板式平焊钢制管法兰（欧洲体系）》HG20594 《带颈平焊钢制管法兰（欧洲体系）》HG20595 《带颈对焊钢制管法兰（欧洲体系）》HG20596 《整体钢制管法兰（欧洲体系）》HG20597 《承插焊钢制管法兰（欧洲体系）》HG20598 《螺纹钢制管法兰（欧洲体系）》HG20599 《对焊环松套钢制管法兰（欧洲体系）》HG20600 《平焊环松套钢制管法兰（欧洲体系）》HG20601 《钢制管法兰盖（欧洲体系）》HG20602 《衬理钢制管法兰盖（欧洲体系）》3、公称通径和钢管外径本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管），B系列为国内沿用系列（俗称公制管）。

其公称通径DN 和钢管外径按下表规定。

公称通径和钢管外径对照 mm25.0MPa（250bar）管法兰适用的钢管外径系列按下表：5.公称压力法兰的公称压力PN包括下列十个等级：0.25MPa（2.5bar）、0.6 MPa（6 bar）、1.0 MPa（10 bar）、1.6 MPa（16bar）、2.5 MPa（25 bar）、4.0 MPa（40 bar）、6.4 MPa（64 bar）、10.0 MPa（100 bar）、16.0 MPa（160 bar）、25.0 MPa（250 bar）二、法兰的分类管道法兰按其与管子的连接方式分成以下五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

钢制管法兰型式、参数表（欧洲体系）HG 20592—971主题内容与适用范围本标准规定了钢制管法兰（欧洲体系）的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标准。

本标准适用于公称压力PN 为0.25MPa（2.5bar）至25.0MPa（250bar）的钢制管法兰和法兰盖。

本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。

2引用标准GB 1048 《管道元件公称压力》HG 20553 《化工配管用无缝及焊接钢管尺寸选用系列》HG 20593 《板式平焊钢制管法兰(欧洲体系)》HG 20594 《带颈平焊钢制管法兰(欧洲体系)》HG 20595 《带颈对焊钢制管法兰(欧洲体系)》HG 20596 《整体钢制管法兰(欧洲体系)》HG 20597 《乘插焊钢制管法兰(欧洲体系)》HG 20598 《螺纹钢制管法兰(欧洲体系)》HG 20599 《对焊环松套钢制管法兰(欧洲体系)》HG 20600 《平焊环松套钢制管法兰(欧洲体系)》HG 20601 《钢制管法兰盖(欧洲体系)》HG 20602 《衬里钢制管法兰盖(欧洲体系)》3公称通径和钢管外径本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制官）、B系列为国内沿用系列（俗称公制管）。

其公称通径DN和钢管外径按表3—1规定。

表3—1 公称通径和钢管外径（mm）PN25.0MPa（250bar）管法兰适用的钢管外径系列按表3—2规定。

表3—2 PN25.0MPa（250bar）管法兰适用的钢管外径系列（mm）4公称压力法兰的公称压力PN包括下列十个等级：0.25MPa（2.5bar）、0.6MPa（6bara）、1.0MPa（10bar）、1.6MPa（16bar）、2.5MPa（25bar）、4.0MPa（40bar）、6.3MPa（63bar）、10.0MPa（100bar）、16.0MPa（160bar）25.0MPa（250bar）。

一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。

铸件仅使用于整体法兰，2。

钢管仅适用采用钢管制造的不锈钢对焊接环。

3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。

2法兰类型代号码。

3法兰公称通径DN 4。

公称压力5。

密封面型式6。

应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。

25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。

6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。

6至6。

3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。

3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。

6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。

3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

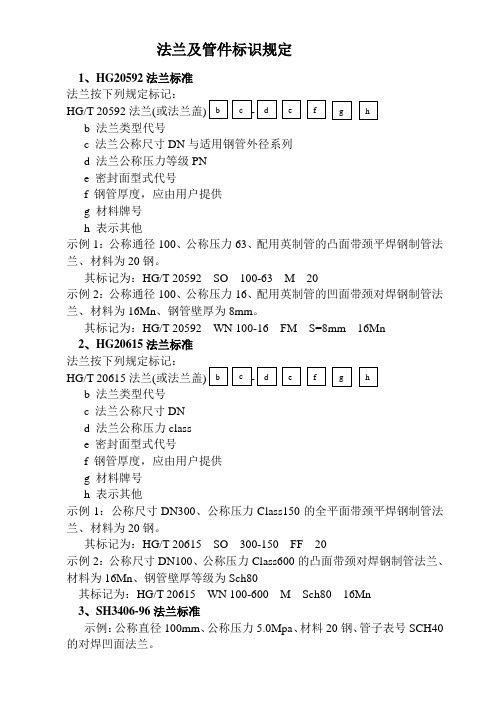

法兰及管件标识规定1、HG20592法兰标准法兰按下列规定标记：HG/T 20592法兰(或法兰盖b 法兰类型代号c 法兰公称尺寸DN与适用钢管外径系列d 法兰公称压力等级PNe 密封面型式代号f 钢管厚度，应由用户提供g 材料牌号h 表示其他示例1：公称通径100、公称压力63、配用英制管的凸面带颈平焊钢制管法兰、材料为20钢。

其标记为：HG/T 20592 SO 100-63 M 20示例2：公称通径100、公称压力16、配用英制管的凹面带颈对焊钢制管法兰、材料为16Mn 、钢管壁厚为8mm 。

其标记为：HG/T 20592 WN 100-16 FM S=8mm 16Mn2、HG20615法兰标准法兰按下列规定标记：HG/T 20615法兰(或法兰盖 b 法兰类型代号c 法兰公称尺寸DNd 法兰公称压力classe 密封面型式代号f 钢管厚度，应由用户提供g 材料牌号h 表示其他示例1：公称尺寸DN300、公称压力Class150的全平面带颈平焊钢制管法兰、材料为20钢。

其标记为：HG/T 20615 SO 300-150 FF 20示例2：公称尺寸DN100、公称压力Class600的凸面带颈对焊钢制管法兰、材料为16Mn 、钢管壁厚等级为Sch80其标记为：HG/T 20615 WN 100-600 M Sch80 16Mn3、SH3406-96法兰标准示例：公称直径100mm 、公称压力5.0Mpa 、材料20钢、管子表号SCH40的对焊凹面法兰。

其标记为：SH3406 PN5.0 DN100 MN/LF-SCH40-204、ASME B16.5法兰标准法兰标记内容：标准代号、公称管径、额定值级别、法兰类型、密封面型式、材料。

其标记为：ASME B16.5 NPS 1 -150 WN RJ A 1055、JB/T82.1/82.2/82.3/82.4/82 法兰标准示例：公称通径300 mm、公称压力1.0 MPa、凸面对焊钢制管法兰。

hg20592-97法兰标准HG20592-97法兰标准。

HG20592-97法兰标准是指中国国家标准化委员会发布的一项关于法兰产品的标准，该标准适用于各种类型的法兰产品，包括钢制法兰、不锈钢法兰、合金钢法兰等。

本文将对HG20592-97法兰标准进行详细介绍，包括标准的适用范围、技术要求、检验方法等内容，以便于相关行业从业人员了解和应用该标准。

HG20592-97法兰标准的适用范围涵盖了工业管道系统中使用的法兰产品，主要包括连接管道、阀门、设备和配件等。

该标准规定了法兰产品的尺寸、材质、连接方式、密封性能、表面处理等技术要求，以确保法兰产品在工业管道系统中的安全可靠运行。

根据HG20592-97法兰标准，法兰产品的材质应符合相关的材料标准，如GB/T 699-2015、GB/T 1220-2007等。

法兰产品的尺寸应符合标准规定的公称通径和公称压力等要求，以确保其与管道、阀门、设备等配件的连接和配合。

此外，法兰产品的连接方式应符合标准规定的螺纹、对焊、对接等方式，以确保连接的牢固和密封性能。

在HG20592-97法兰标准中，对法兰产品的表面处理也有详细的规定，包括防锈处理、涂漆要求等，以确保法兰产品在使用过程中能够抵抗腐蚀和氧化。

此外，该标准还对法兰产品的检验方法进行了详细的规定，包括外观检查、尺寸测量、材质分析、压力测试等，以确保法兰产品的质量符合标准要求。

总的来说，HG20592-97法兰标准对法兰产品的生产、使用和检验等方面进行了全面的规定，旨在提高法兰产品的质量和可靠性，保障工业管道系统的安全运行。

相关行业从业人员在使用该标准时，应严格按照标准的要求进行生产和检验，以确保生产的法兰产品符合标准要求，能够安全可靠地运行在工业管道系统中。

在实际应用中，我们还需要注意根据具体的工程要求和使用环境，选择符合要求的法兰产品，并严格按照标准的要求进行安装和使用，以确保工业管道系统的安全运行。

同时，也需要定期对法兰产品进行检验和维护，及时发现和处理潜在的问题，确保工业管道系统的长期稳定运行。

水线问题的探讨ASMEEither a serrated con- centric or serrated spiral finish having a resultant surface finish from to pm (125 to 250 Fin.) average roughness shall be furnished. The cutting tool employed should have a n approximate mm in.) or larger radius, and there should be from grooves/mm through grooves/mm (45 grooves/in. through 55 grooves /in.)”.ASME 版第六页条规定:"除榫槽面和环连接面外,其它法兰密封面应提供同心圆式或螺旋式的细齿表面,其综合表面平均粗糙度为所用切削刀具应有约或更大些的半径,每毫米的细齿数为各方意见：1、ASME要求的水线是车床加工出来的，按照粗糙度的要求加工。

不仔细看，看不出来；用手摸，才能感觉出来。

不存在取消一说。

2、SH 3059-2001 石油化工管道设计器材选用通则：凸台面法兰除采用非金属垫片其密封面可以车制水线外，其他法兰密封面均不得车制水线。

HG 20603中规定：≤PN40的突面法兰采用非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密水纹线，密封面代号为RF（A），密封面粗糙度为～，水线的深度为，水线节距为，加工刀具圆角为。

带水线的法兰在更换垫片时清理困难，而且对垫片本身造成些损伤。

水线无标准，是一般都是自定义加工，条件允许情况下，1～3道！通常结构是：倒直角三角形（截面形式），斜边是1或者高是1！其作用是法兰连接时，形成迷宫密封，减少气体或液体的泄漏量！另外，如果法兰联接采用非金属密封垫片，一般才加工密封水线；若是金属垫片密封，则不加工水线。

hg20592-97法兰标准
本标准规定了公称通径与公称压力、法兰类型、连接尺寸、密封面尺寸和其他要求等方面的内容。

标准法兰的公称通径范围为DN10到DN600，公称压力范围为PN10到PN250。

1.公称通径与公称压力
公称通径是指法兰连接的管道或设备的通径，而公称压力是指法兰在规定温度下能够承受的最大工作压力。

在选择法兰时，需要根据实际需求确定公称通径和公称压力。

2.法兰类型
标准法兰类型包括平焊法兰、对焊法兰、承插焊法兰、松套法兰等。

不同种类的法兰适用于不同的工况和连接方式，需要根据实际情况进行选择。

3.连接尺寸
标准法兰的连接尺寸根据不同的法兰类型和公称通径而有所不同，但均应符合相关规定。

连接尺寸包括外径、内径、螺栓孔直径和螺栓孔数量等。

4.密封面尺寸
标准法兰的密封面尺寸根据不同的密封面形式而有所不同，但均应符合相关规定。

密封面尺寸包括平面、凸面和凹面等，不同的密封面形式适用于不同的工况和介质类型。

5.其他要求
标准法兰的其他要求包括材料、加工、检验、试验等方面的要求，以确保其质量和可靠性。

材料应符合相关标准要求，加工精度和表面粗糙度应符合规定，检验和试验应按照相关规定进行。

总之，HG20592-97法兰标准是机械行业中的重要标准之一，对于法兰的制造和选用具有指导意义。

在实际应用中，需要结合具体工况和需求进行选择和应用。
