标准法兰规格

法兰标准尺寸
法兰标准尺寸是指在工业领域中，用于连接两个管道的法兰连接件的尺寸和公差。

法兰连接件是一种常见的管道连接方式，广泛应用于石油、化工、建筑、给排水等行业。

法兰标准尺寸的确定有助于保证法兰连接件在实际应用中的可靠性和安全性。

法兰标准尺寸主要包括以下几个方面：
1. 法兰外径 D）：法兰外径是指法兰连接件中管道外径的大小。

法兰外径通常分为多个规格，如DN15、DN20、DN25等。

2. 法兰螺纹 N）：法兰螺纹是指法兰连接件中螺纹的数量和直径。

法兰螺纹通常分为多个规格，如1/2、1、1 1/4等。

3. 法兰厚度 S）：法兰厚度是指法兰连接件中法兰盘的厚度。

法兰厚度通常分为多个规格，如1.0mm、1.5mm、2.0mm等。

4. 法兰连接方式 E）：法兰连接方式是指法兰连接件中管道和法兰之间的连接方式。

法兰连接方式通常分为螺纹连接和焊接连接两种。

5. 法兰材料 M）：法兰材料是指法兰连接件中法兰盘的材料。

法兰材料通常包括碳钢、不锈钢、合金钢等。

法兰标准尺寸的确定需要遵循相关的国家和行业标准。

在我国，法兰标准尺寸主要依据国家标准 GB/T 9115.1-2010 管道法兰 通用要求》进行制定。

此外，还需要参考国际标准 ANSI B16.5-2017 管道法兰》等相关标准。

法兰标准尺寸的确定有助于保证法兰连接件在实际应用中的可靠性和安全性。

在选择法兰标准尺寸时，需要根据实际应用需求和管道规格进行选择，以确保法兰连接件能够满足实际应用需求。

同时，还需要关注法兰连接件的公差要求，以确保法兰连接件在实际应用中的连接质量和稳定性。

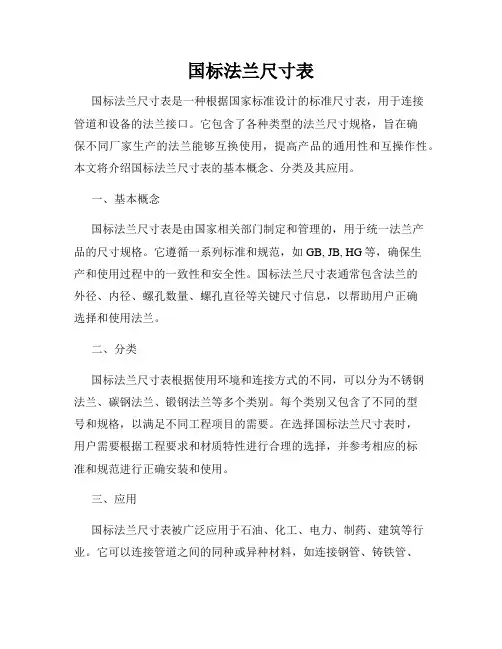

国标法兰尺寸表国标法兰尺寸表是一种根据国家标准设计的标准尺寸表，用于连接管道和设备的法兰接口。

它包含了各种类型的法兰尺寸规格，旨在确保不同厂家生产的法兰能够互换使用，提高产品的通用性和互操作性。

本文将介绍国标法兰尺寸表的基本概念、分类及其应用。

一、基本概念国标法兰尺寸表是由国家相关部门制定和管理的，用于统一法兰产品的尺寸规格。

它遵循一系列标准和规范，如GB, JB, HG等，确保生产和使用过程中的一致性和安全性。

国标法兰尺寸表通常包含法兰的外径、内径、螺孔数量、螺孔直径等关键尺寸信息，以帮助用户正确选择和使用法兰。

二、分类国标法兰尺寸表根据使用环境和连接方式的不同，可以分为不锈钢法兰、碳钢法兰、锻钢法兰等多个类别。

每个类别又包含了不同的型号和规格，以满足不同工程项目的需要。

在选择国标法兰尺寸表时，用户需要根据工程要求和材质特性进行合理的选择，并参考相应的标准和规范进行正确安装和使用。

三、应用国标法兰尺寸表被广泛应用于石油、化工、电力、制药、建筑等行业。

它可以连接管道之间的同种或异种材料，如连接钢管、铸铁管、塑料管等。

国标法兰尺寸表的应用范围非常广泛，可以满足各种工程需求。

四、选用原则在选用国标法兰尺寸表时，需要考虑以下因素：1. 工作压力和温度：根据工程的具体要求，选择适当的工作压力等级和温度等级，确保法兰的安全使用；2. 材料选择：根据介质性质和工艺要求，选择合适的材料，如碳钢、不锈钢、合金钢等；3. 法兰连接形式：根据工程的要求，选择合适的法兰连接形式，如对焊、螺纹、对夹等；4. 法兰尺寸选择：根据管道的尺寸和连接要求，选择合适的法兰尺寸，确保连接的紧固性和密封性；5. 法兰标准选择：根据具体的工程标准要求，选择合适的国标法兰尺寸表进行设计和选择。

五、注意事项在使用国标法兰尺寸表时，需要注意以下事项：1. 严格按照相关标准和规范进行选择、安装和使用；2. 检查法兰的尺寸和表面质量，确保无缺陷和损伤；3. 使用合适的密封垫片和紧固件，确保连接的密封性；4. 定期检查和维护法兰，确保其安全可靠的工作状态；5. 使用配套的工具和设备，操作时注意安全。

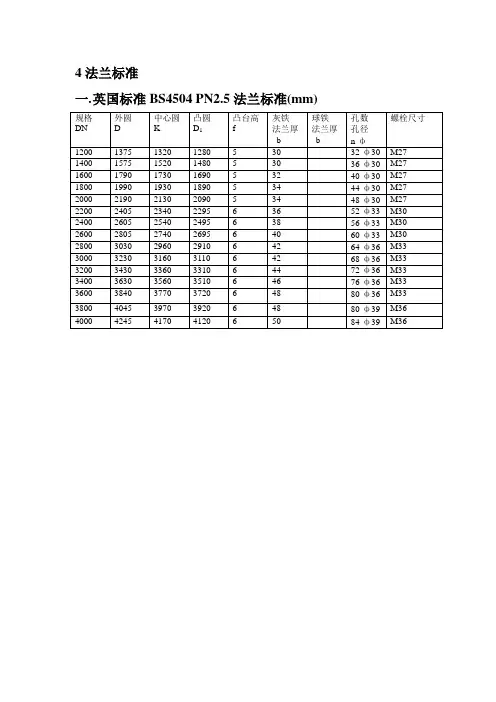

常用法兰规格尺寸表(国标、美标、日标)
法兰PL是板式平焊法兰

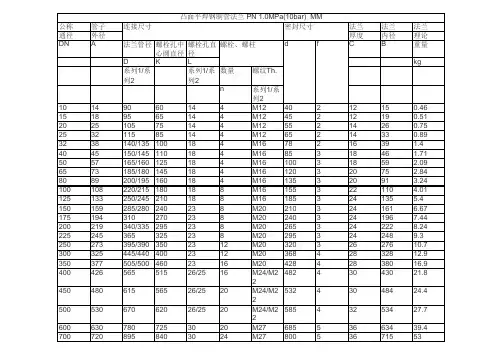

板式平焊法兰(PL)：
平焊法兰适用于公称压力不超过的钢管道连接.平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

法兰分类：
1、按化工(HG)行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化(SH)行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械(JB)行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

4、按国家(GB)标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

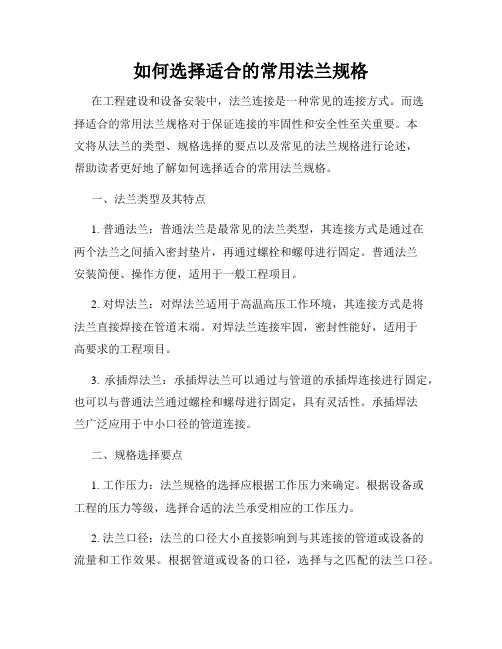

如何选择适合的常用法兰规格在工程建设和设备安装中，法兰连接是一种常见的连接方式。

而选择适合的常用法兰规格对于保证连接的牢固性和安全性至关重要。

本文将从法兰的类型、规格选择的要点以及常见的法兰规格进行论述，帮助读者更好地了解如何选择适合的常用法兰规格。

一、法兰类型及其特点1. 普通法兰：普通法兰是最常见的法兰类型，其连接方式是通过在两个法兰之间插入密封垫片，再通过螺栓和螺母进行固定。

普通法兰安装简便、操作方便，适用于一般工程项目。

2. 对焊法兰：对焊法兰适用于高温高压工作环境，其连接方式是将法兰直接焊接在管道末端。

对焊法兰连接牢固，密封性能好，适用于高要求的工程项目。

3. 承插焊法兰：承插焊法兰可以通过与管道的承插焊连接进行固定，也可以与普通法兰通过螺栓和螺母进行固定，具有灵活性。

承插焊法兰广泛应用于中小口径的管道连接。

二、规格选择要点1. 工作压力：法兰规格的选择应根据工作压力来确定。

根据设备或工程的压力等级，选择合适的法兰承受相应的工作压力。

2. 法兰口径：法兰的口径大小直接影响到与其连接的管道或设备的流量和工作效果。

根据管道或设备的口径，选择与之匹配的法兰口径。

3. 材质选择：根据工作环境、介质特性和工作温度等因素选择合适的材质。

常见的法兰材质包括碳钢、不锈钢、合金钢等。

确保法兰能够适应所处的工作环境，具备耐腐蚀、耐高温等特性。

4. 法兰连接标准：根据不同的国家或行业标准，法兰连接的规格也会有所不同。

选择合适的法兰连接标准，确保法兰能够与相应的设备或管道进行连接。

三、常见的法兰规格1. ANSI常用法兰规格：ANSI B16.5是美国国家标准，常用于工业管道系统。

其规格范围从1/2英寸（15mm）到24英寸（600mm），压力等级从150磅（PN20）到2500磅（PN420）不等。

2. DIN常用法兰规格：DIN标准法兰是德国标准，常用于工程建设和设备制造。

其规格范围从DN15到DN2200，压力等级从PN6到PN100不等。

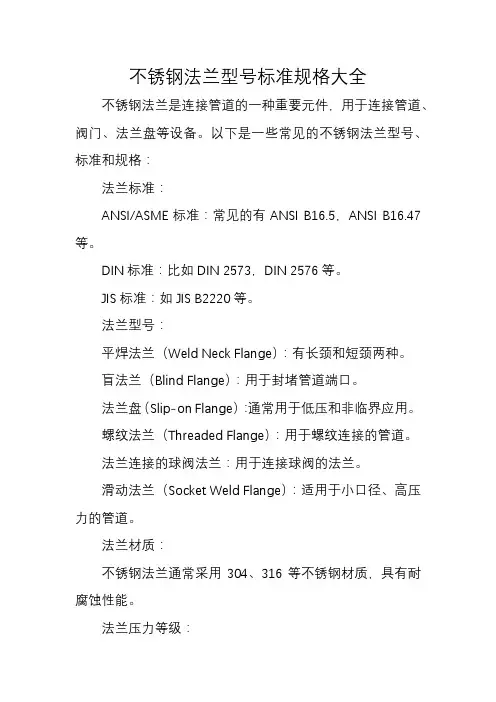

不锈钢法兰型号标准规格大全
不锈钢法兰是连接管道的一种重要元件，用于连接管道、阀门、法兰盘等设备。

以下是一些常见的不锈钢法兰型号、标准和规格：
法兰标准：
ANSI/ASME标准：常见的有ANSI B16.5，ANSI B16.47等。

DIN标准：比如DIN 2573，DIN 2576等。

JIS标准：如JIS B2220等。

法兰型号：
平焊法兰（Weld Neck Flange）：有长颈和短颈两种。

盲法兰（Blind Flange）：用于封堵管道端口。

法兰盘 （Slip-on Flange）：通常用于低压和非临界应用。

螺纹法兰（Threaded Flange）：用于螺纹连接的管道。

法兰连接的球阀法兰：用于连接球阀的法兰。

滑动法兰（Socket Weld Flange）：适用于小口径、高压力的管道。

法兰材质：
不锈钢法兰通常采用304、316等不锈钢材质，具有耐腐蚀性能。

法兰压力等级：
150#，300#，600#，900#，1500#等，表示法兰的额定工作压力。

请注意，具体的型号、标准和规格可能会因制造商和地区而异。

在选择不锈钢法兰时，建议参考相关标准和规格，并根据具体的工程要求和应用场景选择合适的法兰型号和材质。

同时，确保所选用的法兰符合相应的压力等级和耐腐蚀要求。

国标标准法兰尺寸对照表一、前言法兰是管道连接的重要组成部分，国家标准规定了不同尺寸的法兰应该有的尺寸和公差范围，以确保管道连接的质量和安全性。

本文将介绍国标法兰尺寸对照表，以便读者在实际工作中能够正确选择和使用法兰。

二、法兰标准在国内，法兰依据GB/T、HG、SH、JB、JB/T等标准进行生产和质量控制。

其中，GB/T是国家标准，HG和SH是中式法兰，JB和JB/T是机械法兰。

根据标准的不同，法兰的尺寸也有所不同。

下面将分别介绍这几种法兰的尺寸对照表。

三、GB/T法兰尺寸对照表GB/T法兰分普通和减薄两种，其中减薄法兰又分为大口径和小口径两种。

下面是GB/T法兰的尺寸对照表：1.普通法兰：DN D1 D2 D3 b n d(公称直径)(法兰外径)(法兰孔径)(内径)(法兰厚度)(法兰螺孔数)(螺孔直径)15 95 65 45 14 4 1420 105 75 55 16 4 1425 115 85 65 16 4 1432 140 100 78 18 4 1840 150 110 85 18 4 1850 165 125 100 20 4 1865 185 145 120 22 4 18 80 200 160 135 22 8 18 100 220 180 155 24 8 18 125 250 210 185 26 8 18 150 285 240 210 28 8 23 200 340 295 265 30 12 23 250 405 350 320 34 12 25 300 460 400 375 36 12 25 350 520 460 435 40 16 25 400 580 515 485 42 16 30 500 715 620 590 48 20 30 600 840 725 700 56 20 36 700 910 795 810 60 24 36 800 1025 920 920 68 24 36900 1125 1015 1020 78 28 36 1000 1255 1125 1120 88 28 36 1200 1485 1340 1320 102 32 391400 1685 1560 1530 118 36 421600 1915 1760 1730 134 40 451800 2115 1970 1930 152 44 482000 2335 2180 2130 170 48 482200 2555 2390 2330 172 48 522400 2775 2600 2530 182 52 522600 2995 2810 2730 196 56 562800 3215 3020 2930 197 56 562.减薄法兰：a.大口径减薄法兰DN D1 D2 D3 b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)300 400 372 345 25 20 23350 460 428 400 30 20 23400 515 482 450 32 20 25450 565 532 500 32 24 25500 620 585 550 34 24 25600 725 685 650 36 28 30700 840 800 780 40 28 30800 950 905 890 42 28 30900 1050 1005 990 46 32 301000 1170 1115 1090 5032 331200 1400 1330 1310 5636 361400 1620 1550 1530 6040 391600 1840 1770 1750 6444 421800 2060 1990 1970 6848 452000 2280 2210 2190 7252 482200 2500 2430 2410 7656 512400 2750 2630 2630 8060 54b.小口径减薄法兰DN D1 D2 D3b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)15 95 65 4510 4 1420 105 75 55 10 4 1425 115 85 65 10 4 1432 140 100 78 10 4 1840 150 110 85 12 4 1850 165 125 100 144 1865 185 145 120 14 4 1880 200 160 135 16 8 18100 220 180 155 18 8 18125 250 210 185 208 18四、HG法兰尺寸对照表HG法兰是中式法兰之一，分为普通和减薄两种。

各种法兰的标准1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

国标法兰片规格型号对照表国标法兰片规格型号对照表是针对法兰片的一种分类和标识方法，它可以帮助用户在选择和使用法兰片时快速准确地找到所需的规格型号。

在实际应用中，法兰片是连接管道和设备的重要部件，通过固定螺栓连接提供密封和支撑。

下面是国标法兰片规格型号对照表的相关参考内容。

国标法兰片是根据GB/T9113标准进行分类和标识的，主要包括以下几个方面：1. 材质对照表材质是法兰片的重要参数之一，不同材质适用于不同的工作环境和介质。

材质对照表通常包括法兰片所采用的材质名称、牌号、化学成分和力学性能等信息。

常见的材质有碳钢、不锈钢、合金钢等。

2. 压力等级对照表压力等级是法兰片的承受压力能力的指标，它表示法兰片能够承受的最大工作压力。

压力等级对照表列出了各种压力等级的法兰片的规格型号，包括口径、厚度、孔径和螺栓孔数量等信息。

常见的压力等级有PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3等。

3. 尺寸对照表尺寸是法兰片的另一个重要参数，它涉及到法兰片的外径、内径、厚度、孔径和螺栓孔直径等。

尺寸对照表按照标准规定的尺寸范围进行分类，并列出了各个尺寸的规格型号。

4. g为密封表面形状对照表g为密封表面形状是法兰片密封面的设计形状，常见的有平面、凸面、凹面等形状。

g为密封表面形状对照表列出了各种形状的规格型号及其特点和适用范围。

通过国标法兰片规格型号对照表，用户可以根据具体的使用要求和工作条件，选择合适的法兰片。

同时，在获取规格型号之后，用户还需要根据具体需求和工程设计要求，进一步确定法兰片的材质、密封性能和连接方式等。

需要注意的是，在使用国标法兰片规格型号对照表时，用户应该确认所使用的表格版本与实际使用的标准一致，避免因为不同标准版本导致的规格不匹配。

此外，用户还应该注意法兰片的搭配和安装方式，确保法兰片能够正确连接和密封，提供良好的工作性能。

总之，国标法兰片规格型号对照表是选择和使用法兰片时的重要参考工具，通过查阅对照表，用户可以快速准确地找到所需的法兰片规格型号，并根据实际需求进行合理选择和应用。

标准法兰与螺栓规格尺寸本文档旨在提供标准法兰与螺栓规格尺寸的相关信息。

法兰和螺栓是机械和管道系统中常用的连接部件，其规格和尺寸根据不同的应用场景而异。

下面将详细介绍公称通径DN、压力等级PN、螺栓孔中心圆直径Dk、法兰内径Df、法兰厚度B、螺栓孔直径d、螺栓数量n和螺栓长度L 等方面的内容。

1. 公称通径DN公称通径DN 是法兰和螺栓规格的主要参数之一，它表示管道或设备的名义直径。

根据不同的行业和国家标准，DN 的数值范围有所不同。

例如，在ISO 标准中，DN 通常以毫米（mm）为单位，而在美国标准中，DN 则以英寸（in）为单位。

2. 压力等级PN压力等级PN 是指法兰和螺栓能够承受的最大工作压力，通常以兆帕（MPa）或磅力/平方英寸（psi）为单位表示。

PN 等级越高，法兰和螺栓能够承受的压力越大。

常见的PN 等级包括1.0、1.6、2.5、4.0、6.4 等。

3. 螺栓孔中心圆直径Dk螺栓孔中心圆直径Dk 是指法兰上螺栓孔的直径，它的值取决于法兰的尺寸和所需螺栓的直径。

Dk 的数值对于确保螺栓与法兰的配合以及安装过程中的紧固效果至关重要。

4. 法兰内径Df法兰内径Df 是指法兰内部与管道或设备相配合的直径。

根据管道或设备的尺寸，Df 的数值会有所不同。

一般来说，Df 略大于管道或设备的直径，以确保良好的密封效果。

5. 法兰厚度B法兰厚度 B 是指法兰的厚度，它的数值取决于法兰的标准和所需承受的压力。

一般来说，较厚的法兰能够承受较大的压力，提供更好的密封性能。

B 的数值对于计算法兰强度和确保管道或设备的稳定连接至关重要。

6. 螺栓孔直径d螺栓孔直径 d 是指用于安装螺栓的孔的直径。

d 的数值取决于所选螺栓的直径，以确保螺栓能够顺利安装并紧固法兰。

正确的 d 值对于提供足够的紧固力和防止螺栓损坏至关重要。

7. 螺栓数量n螺栓数量n 是指用于紧固法兰的螺栓数量。

根据法兰的大小和标准，n 的数值会有所不同。

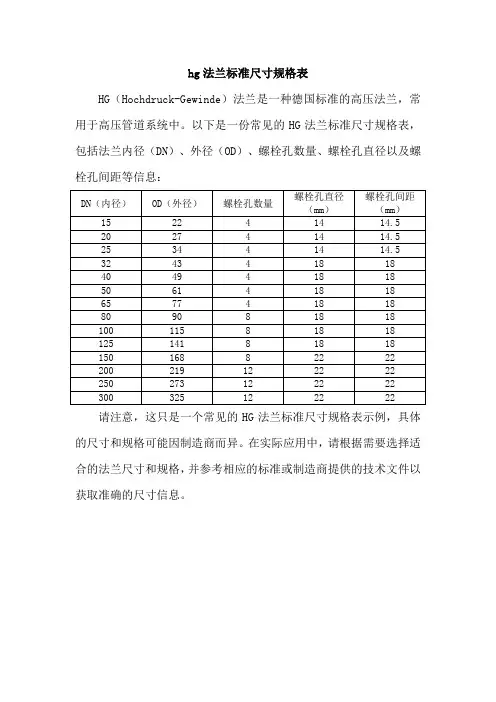

法兰规格尺寸表大全法兰规格是指管道系统中用于连接或支撑管道的一种重要元件，具有固定管道及连接紧固件的作用。

按照标准规格设计，法兰可分为钢制、铸铁和塑料制法兰等多种材质。

下面是常用的法兰规格尺寸表大全，希望对大家有所帮助。

1、美标法兰美标法兰分为150#、300#、600#、900#、1500#、2500#等不同压力等级，对应的尺寸如下：压力等级尺寸150# 1/2"~24"300# 1/2"~24"600# 1/2"~24"900# 1/2"~16"1500# 1/2"~12"2500# 1/2"~12"2、日标法兰日标法兰则是按照JIS B2220-2004标准规格设计，其尺寸范围如下：公称压力 MPa 钢制法兰铸铁法兰尺寸(mm) 尺寸(mm)0.25 15～1200 15～6000.40 15～1200 15～6000.63 15～1200 15～6001.0 15～1200 15～6001.6 15～1200 15～6002.5 15～1200 15～6004.0 15～600 15～3005.0 15～450 15～3007.5 15～400 15～20010.0 15～300 15～20016.0 15～200 15～1003、德标法兰德标法兰是按照DIN PN6、PN10、PN16、PN25、PN40等不同压力等级进行分类，其尺寸如下：公称直径尺寸(mm)DN10~40 90DN50~80 110DN100~150 150DN200~300 225DN350~600 320DN700~1200 5004、欧标法兰欧标法兰则是按照EN 1092-1标准规格设计，尺寸如下：公称压力 PN2.5 PN6 PN10 PN16 PN25 PN40DN10~150 60 75 90 105 115 140DN200~300 165 185 200 220 250 320DN350~600 420 450 510 580 660 725DN700~1000 800 900 975 1075 1175 1325DN1200~2000 1600 1750 1950 2150 2325 2550 以上是常见的几种法兰规格尺寸表大全，希望对大家有所帮助。
