MD12-80X4(P)自平衡离心泵

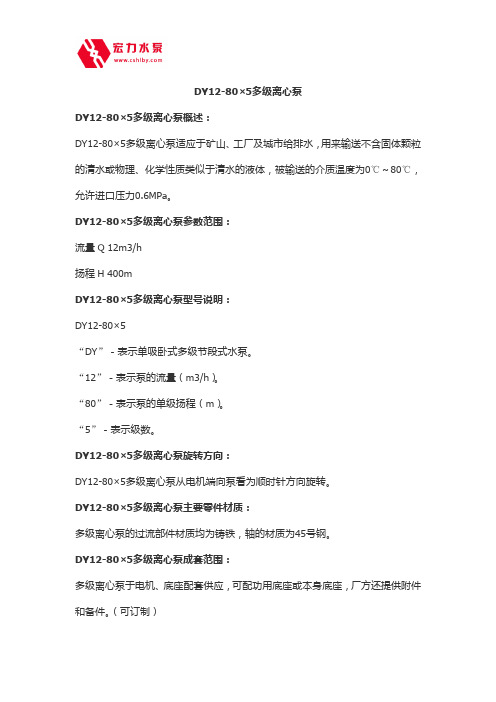

DY12-80×5多级离心泵
DY12-80×5多级离心泵概述：
DY12-80×5多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DY12-80×5多级离心泵参数范围：
流量Q 12m3/h
扬程H 400m
DY12-80×5多级离心泵型号说明：
DY12-80×5
“DY”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“80”－表示泵的单级扬程（m）。

“5”－表示级数。

DY12-80×5多级离心泵旋转方向：
DY12-80×5多级离心泵从电机端向泵看为顺时针方向旋转。

DY12-80×5多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DY12-80×5多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。

（可订制）。

ZDM12-80*7自平衡多级泵概述：ZDM12-80*7自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM12-80*7自平衡多级泵优势：ZDM12-80*7自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：560mZDM12-80*7自平衡多级泵结构形式：ZDM12-80*7自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

MD型多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表MD型泵法兰尺寸表单位：mm进口法兰尺寸进口法兰尺寸泵型号Dg D D1 D2 D4 b f n-φd1Dg D D1 D2 D4 b f n-φd1MD80-30 80 200 160 135 22 4-φ17.580 200 160 133 26 8-φ17.5 100MD16 100 205 170 145 18 4-φ18100 215 180 155 24 8-φ18 125MD25 125 235 200 175 20 8-φ18125 270 220 188 32 8-φ25 150MD30 150 280 240 210 24 8-φ23150 300 250 218 32 8-φ25 200MD43 200 335 295 265 26 8-φ23200 375 320 282 259 38 4.5 12-φ30 MD25-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD46-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD85-67 150 260 225 200 20 8-φ18150 340 280 240 203 38 4.5 8-φ34 MD155-67 150 260 225 200 38 4.5 8-φ34150 340 280 240 203 38 4.5 8-φ34 MD280-43/84 200 340 295 268 28 8-φ22200 375 320 285 259 38 4.5 12-φ30 MD280-65/84 200 340 295 268 30 12-φ22200 415 345 285 259 44 4.5 12-φ36 MD450-60/84250 405 355 320 32 12-φ26250 470 400 345 312 48 4.5 12-φ36（250MD60）MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表100D16型泵外形安装尺寸表125MD25型泵外形安装尺寸表装尺寸（公用底座）5 6001200280 622 199 630 630 400 325φ250 710 1420380712214.5 600 710 450360 60802214.5892 282 285150MD30型泵外形安装尺寸表 泵型号级数外形安装尺寸（公用底座）泵重 Kg配套电机LL1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk 型号功率Kw150MD30 3 21411885 600 1200 340322 425 388 2024 350 670 670 430350 36050 6-φ30540 Y280S-4 75 4 2306540 260620 Y280M-4 905 2599 2089 2560 825 1655 502 655 418 182 630 890 475 4956-φ26690 JS2355S1-4JR2355S1-4112 6 2714770297770 JS2355S2-132MD25-50型泵外形安装尺寸表φ25303111363171 0950290423 191 530 530 375 305 5 560 1120483 186 480 600 4053256-φ255 630 1260360543 132 500670 4303606031926632522 670 1340 370723351 26430 710 1420 380 783 271750 370445 606-φ30MD46-50型泵外形安装尺寸表 泵型号 级数 外形安装尺寸（公用底座）泵重㎏ 配套电机 LL1L2 L3 L4L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk型号功率 KwMD85-67型泵外形安装尺寸表。

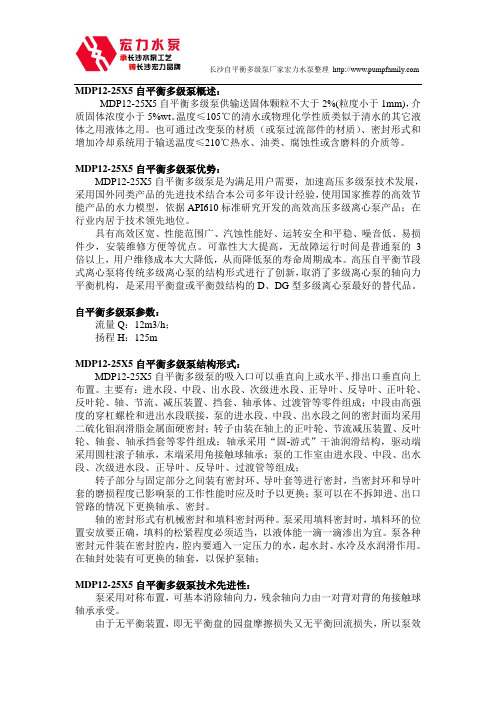

MDP12-25X5自平衡多级泵概述：MDP12-25X5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

MDP12-25X5自平衡多级泵优势：MDP12-25X5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：125mMDP12-25X5自平衡多级泵结构形式：MDP12-25X5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

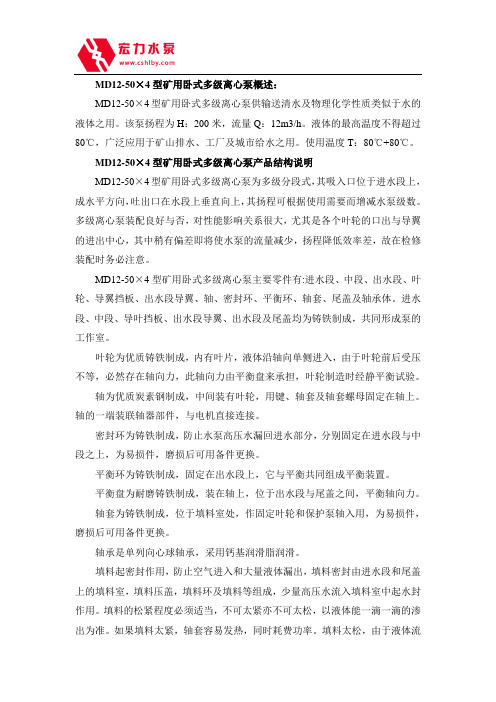

MD12-50×4型矿用卧式多级离心泵概述：MD12-50×4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：200米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD12-50×4型矿用卧式多级离心泵产品结构说明MD12-50×4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD12-50×4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

ZD12-80×3多级离心泵
ZD12-80×3多级离心泵概述：
ZD12-80×3多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZD12-80×3多级离心泵参数范围：
流量Q 12m3/h
扬程H 240m
ZD12-80×3多级离心泵型号说明：
ZD12-80×3
“ZD”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“80”－表示泵的单级扬程（m）。

“3”－表示级数。

ZD12-80×3多级离心泵结构型式：
ZD12-80×3多级离心泵为卧式安装。

除ZD16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZD型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除ZD85-67，ZD155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

ZD12-80×3多级离心泵旋转方向：
ZD12-80×3多级离心泵从电机端向泵看为顺时针方向旋转。

ZD12-80×3多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

ZD12-80×3多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。

（可订制）。

长沙自平衡多级泵厂家宏力水泵整理MD12-80X10(P)自平衡多级泵概述：MD12-80X10(P)自平衡多级泵为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

MD12-80X10(P)自平衡多级泵优势说明：可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。

多年的运行证明，该产品性能达到国际同类产品的先进水平。

MD12-80X10(P)自平衡多级泵材质：材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

符合API610 8th /API610 9th /API610 10th 标准设计密封系统按照API682第二版设计。

MD12-80X10(P)自平衡多级泵参数：流量Q:12m3/h；扬程H:800m转速n=2950rpm运行温度t≤210℃MD12-80X10(P)自平衡多级泵用途：1.在工业用电站内给水输送2.在工业设备中的锅炉供水系统和冷凝水输送3.在石油，石油化工，煤化工，化学工业介质输送4.在剪切设备中的冷水输送5.在除氧化皮设备中的压力水输送6.在工业过程中的高压水生产7.化工工艺流程8.油田注水，矿山排水9.卤液采输10.压缩机、去氧化皮机、脱壳机等设备的水输送。

ZDM12-80*11自平衡多级泵概述：ZDM12-80*11自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM12-80*11自平衡多级泵优势：ZDM12-80*11自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：880mZDM12-80*11自平衡多级泵结构形式：ZDM12-80*11自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZD25-80*4自平衡多级泵概述：ZD25-80*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD25-80*4自平衡多级泵优势：ZD25-80*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：320mZD25-80*4自平衡多级泵结构形式：ZD25-80*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
