330kV断路器安装器安装作业指导书

-1-安注意事项：1. 安按产品说明书要求,包括安方式、进线方式、使用条件、铜导线(铜排)截面积(参考值见表11)、使用原厂随机附件等。

2. 额定值是否符合使用要求，包括额定电压、额定电流、额定短路分断能力等等，上下级保护选择要合理。

3. 断路器应清洁，产品上端应无导电物质或其它非导电物质遗落。

4. 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。

5. 板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。

6. 所有电气联接是否紧固可靠，紧固件联接应根据表14扭矩要求核对。

7. 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验方法。

装装装敬告：1. 安装断路器时应按要求,在电弧喷出方向有足够的飞弧距离,并确保相间隔弧板或护罩安装到位,进线端铜排进行了绝缘处理,以防止电弧短路。

2. 安装后应检查断路器与安装板的绝缘电阻。

如有必要对产品进行绝缘测试时,请按以下要求操作：1)用DC 500V兆欧表；2)在断路器处于闭合状态时,对断路器各极分别对地(安装箱金属外壳)间绝缘电阻进行测试;在断路器处于断开状态时,对连接在一起的电源端子与连接在一起的负载端子之间和连接在一起的所有各极带电部件与外壳之间(外壳用金属箔覆盖)分别进行测试;3)绝缘电阻应不小于10M Ω。

3. 因线路短路引起断路器动作后,应更换新的断路器且排除故障后方可投入运行。

4.在使用断路器的情况下,也应保证电气系统接地保护应完好可靠,并且装有剩余电流保护装置。

运行维护：1. 严禁湿手操作断路器，否则可能发生电击事故。

2. 断路器投入运行后，使用单位应作运行记录，并建立相应的管理制度。

3. 断路器因被保护电路发生故障(过载或短路)而分闸时，必须查明原因，排除故障后，才能进行合闸操作。

4. 断路器每六个月进行一次检查，检查时应切断电源，操作手柄使断路器合、分3次，检查机构是否可靠；检查断路器以及断路器与安装板的绝缘电阻，同时清除外壳表面尘-4-注：1. 短路分断能力级别代号:标准型(代号S)，较高型(代号H)；2. 按操作方式分:手柄直接操作(无代号)，电动操作(代号P)，转动手柄操作(代号Z)；3. 按极数分:三极(代号3)，四极(代号4)；4. 按用途分:配电保护用(无代号)；电机保护用(代号2)；5. 四极产品中性极(N)的 型式分为:C型:N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合 后分)；表1 附件名称及代号无附件报警触头分励脱扣器辅助触头欠电压脱扣器分励脱扣器、辅助触头分励脱扣器、欠电压脱扣器二组辅助触头辅助触头、欠电压脱扣器分励脱扣器、报警触头辅助触头、报警触头欠电压脱扣器、报警触头分励脱扣器、辅助触头、报警触头二组辅助触头、报警触头辅助触头、欠电压脱扣器、报警触头300308310320330340350360370318328338348368378附件名称附件代号-5-123456789T 0.3sTR Isd Ii....0.9I R 1.2I RIi (xI n 34681012OFF 2RunOFF0.5 1.0OFFNPTU126080100T (S)9010011012514015016080(A)234568OFF 1.5Isd (xI )2I 4 主要技术参数4.1断路器的额定值见表2。

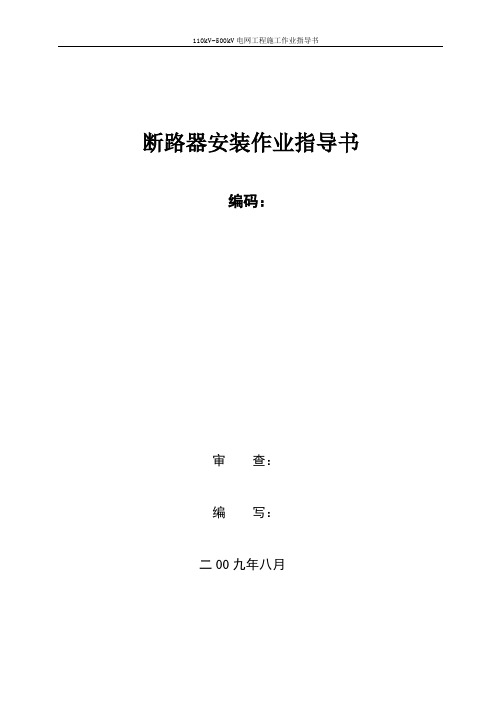

断路器安装作业指导书编码：审查：编写：二00九年八月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (3)5．作业方法 (3)6．安健环控制措施 (8)7. 质量控制措施及检验标准 (8)1. 适用范围本作业指导书适用于110kV～500kV电压等级，频率为50Hz的支柱式和罐式SF6断路器安装作业。

2. 编写依据表2－1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图图3－1 作业流程图4. 作业准备4.1 人员配备4.2 工器具及仪器仪表配置5．作业方法5.1施工准备5.1.1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；5.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；5.1.4 施工材料准备：螺栓等。

5.2 预埋螺栓安装把水泥基础预留孔清理干净，按图纸及支架尺寸划好中心线，然后用钢板做一个架子用于固定地脚螺栓，使其装上断路器支架刚好露出３~５扣，而后用混凝土灌浆，保养不少于7天。

5.3 支架或底座安装5.3.1 将分相断路器支架分别安装在预埋螺栓上，用水平仪通过调节地脚螺栓上的螺母使支架处于水平，底部螺栓全部拧紧，以待本体吊装。

5.3.2 将分相断路器机构箱按A、B、C相依次吊装在预埋基础上，用经纬仪校验后紧固地脚螺栓（部分分相断路器液压机构箱直接立于土建基础上）。

5.3.3 三相联动断路器采用三极共用两个支架、一个横梁、一个操动机构，因此开关本体安装前必须先安装支架、横梁，并用螺栓、螺母和平垫紧固，然后测量调节，通过调节地脚螺栓上的螺母使横梁在横向和纵向都处于水平，紧固螺母并锁固。

断路器的安装和操作指导断路器是一种常见的电气设备，用于保护电路和电气设备免受过载和短路等电气故障的损害。

正确安装和操作断路器对于保障电路的安全运行至关重要。

本文将为大家介绍断路器的安装和操作指导。

首先，安装断路器前需要进行一系列的准备工作。

首先，要确保断路器的额定电流与电路负载相匹配，以免因过载而引发故障。

其次，要选择合适的安装位置，确保断路器能够方便操作和维护，并且远离易燃物质和湿度较高的地方。

最后，要确保安装过程中断路器与电源之间的电气连接良好，以免因接触不良而影响正常运行。

安装断路器时，需要按照以下步骤进行操作。

首先，将断路器固定在安装位置上，确保其稳固可靠。

然后，根据电路的连接情况，将电源线和负载线分别连接到断路器的输入和输出端子上。

在连接过程中，要注意保持线缆的绝缘完好，避免触碰裸露的导线，以免触电事故发生。

最后，检查所有的电气连接，确保没有松动或接触不良的情况，以确保断路器能够正常工作。

在操作断路器时，需要遵循以下几点指导。

首先，要熟悉断路器的各个部件和功能，了解其工作原理和操作方法。

其次，要按照正确的顺序打开和关闭断路器，避免频繁开关引发故障。

在打开断路器之前，要确保负载已经断开，以免因突然的电流冲击而损坏断路器。

同时，在关闭断路器之前，要确保负载已经稳定，以免因过载而引发故障。

此外，还需要定期检查和维护断路器，以确保其正常运行。

定期检查断路器的外观是否有损坏或变形的情况，如果有，应及时更换。

同时，还要检查断路器的接线端子是否松动，以及内部的触点是否干净，如有问题应及时清洁或修复。

另外，还要定期检查断路器的额定电流是否与负载相匹配，如有变动应及时调整。

总之，断路器的安装和操作是保障电路安全运行的重要环节。

正确安装断路器，并按照操作指导进行操作，可以有效地保护电路和电气设备免受过载和短路等电气故障的损害。

同时，定期检查和维护断路器，可以延长其使用寿命并提高其可靠性。

希望本文的指导能够对大家有所帮助。

断路器安装施工方案一、项目背景和目的在电力系统中，断路器是一种用来开关电路的电气设备。

它主要用于保护电气设备免受过电流和短路电流的损害。

断路器安装施工是电力工程中的关键环节之一、本施工方案旨在确保断路器安装的质量和安全性。

二、施工准备工作1.施工前的准备：施工前，必须准备好所需的材料和设备，包括断路器、电缆、电线、接线端子、电缆夹等。

2.施工工具准备：准备好各种施工工具，如电钻、锤子、扳手、检测仪器等。

3.安全措施：施工前必须进行安全培训，施工人员要穿防静电服、绝缘鞋等，并遵守安全操作规范。

三、施工步骤1.确定安装位置：根据电气系统的要求和布局，确定断路器的安装位置，并标记出来。

2.安装支架：根据标记位置，在墙壁或设备上安装支架，确保支架牢固可靠。

3.连接电缆：根据设计要求，将电缆布线到断路器位置，并进行相应的连接。

4.安装断路器：将断路器安装在支架上，确保断路器与支架之间的接触良好，紧固螺栓。

5.连接电线：根据断路器的接线要求，将电线连接到断路器的接线端子上，确保连接牢固可靠。

6.连接接地线：将接地线连接到断路器的接地端子上，确保接地可靠。

7.进行接线检测：将断路器连接到电源，使用检测仪器对接线进行测试，确保安装正确。

8.断路器调试：对已安装的断路器进行调试，检查断路器的工作状态和动作是否正常。

9.安装标牌：安装合适的标牌，标明断路器的位置、额定电流和其他相关信息。

10.清理工地：清理施工现场，确保无杂物和危险物。

四、安全措施1.施工期间，施工人员必须穿戴好防护装备，如安全帽、安全鞋、防静电服等。

2.施工人员必须熟悉施工工具的使用方法，并遵守安全操作规范。

3.施工现场必须进行警示标识，防止他人误入施工区域。

4.在进行电气接线前，必须切断电源，并进行电压检测，确保安全。

5.施工现场要保持整洁，材料和工具要妥善摆放，防止发生意外事故。

五、质量控制1.安装施工必须按照设计要求和相关标准进行，确保安装质量。

编写：张松审核：澹思详断路器操作机构安装批准：黄跃能作业指导书目录1.目的和适用范围2.方框图3.作业细则3.1.熟悉产品的随机资料3.2.清点到货设备3.3.工器具准备3.4.设备安装3.5.电磁式操作机构的调整3.6.弹簧式操作机构的调整3.7.液压式操作机构的调整3.8检查与资料整理4.相关或引用文件5.记录6.职责1. 目的和适用范围:1.1其目的是为了保证断路器操作机构安装调试质量符合规范和设计要求。

1.2适用于与额定电压3~500kv 断路器配合使用的液压、电磁、弹簧操作机构。

2. 方框图见附图2图2 断路器操作机构方框图3.作业细则 3.1熟悉产品的随机资料:仔细阅读设备出厂《安装使用说明书》。

3.2.清点到货设备:按到货清单清点到货设备、元器件。

若有损坏的,应立即书面向设备管理部门、技术管理部门提出。

3.3.工器具准备,见附表3.3工器具表 表3.3活搬手 150~300mm 6~3 把摇 表 500v 1~2 台气割设备 1 套 电磁式调整弹簧式调整 液压式调整破布 5~60 kg白布 1~20 kg酒精 2~30 kg汽油 1~30 kg铁水平尺 500mm 2~4 支冲氮机 1 套3.4.设备安装3.4.1.按实际到货设备及尺寸或设计尺寸,预埋操作机构的基础。

3.4.2.设备基础调整水平,中心离距及高度的误差不应大于10mm。

3.4.3.操作机构吊装可用汽车吊或手动葫芦。

3.4.4.操作机构的固定应牢靠,与断路器应连成一牢固的整体。

3.4.5.操作机构的底座或支架与基础间的不平垫片不宜超过3片,且总厚度不应超过20mm。

调整完毕后,各片间应焊接牢固。

3.4.6.每颗固定螺栓应有弹簧垫,以防螺栓松动。

3.4.7.用500v摇表测量分合闸线圈绝缘良好。

铁芯无锈蚀动作灵活。

3.4.8.检查接触器、继电器、微动开关、压力开关、辅助开关,其动作应灵活、准确可靠。

绝缘检查若电压在110v以上者可用500v摇表检查应绝缘良好;36v及以下者可用万用表检查。

断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：目次1 适用范围 (27)2 编写依据 (27)3 作业流程 (27)4 安全风险辨析与预控 (28)5 作业准备 (28)6 作业方法 (29)7 质量控制措施及检验标准 (33)1 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的支柱式和罐式 S F 6 断路器安装作业。

2 编写依据表 2-1编 写 依 据3 作业流程作业（工序）流程见图 3-1。

图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 断路器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与断路器安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5 作业准备5. 1人员配备表5-1 作业人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法6. 1施工准备6. 1. 1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

6. 1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

6. 1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

6. 1.4 施工材料准备：螺栓等。

中国石化长城能源化工宁夏有限公司管理体系330KV断路器检修作业指导书文件编号版本/修改 1 第1 页共3 页一、基本条件工作任务330KV断路器检修作业工作条件室外工作作业指导书编号工作班成员及分工1.作业人员2-3人，其中工作负责人（监护人）1人，其余为工作班成员。

所有工作人员必须经培训合格，持证上岗。

2.工作负责人对整个作业过程的安全、工作质量及记录的准确性进行监督，同时对整个工作过程进行指导并负责，对整个作业过程及存在问题，负责向上级汇报。

3.工作班成员负责断路器的外观清扫、检查SF6气压（20℃）合格、电动机及控制回路绝缘检查、加热器及机构箱密封检查良好、检查液压油、各项电气试验，核对图纸与实际接线，做试验记录以及现场工作后的书面试验报告。

制定依据中国石化长城能源化工（宁夏）有限公司热电运行部《设备检修控制程序》、《检修工艺规程》、《断路器设备说明书》。

二、资料及基本工具常用工器具名称数量名称数量梅花扳手3把AB胶1盒#120砂纸3张螺丝刀3把活扳手2把破布3公斤凡士林10克钳子3把清洗剂1公斤电笔3支毛刷3把流动电源1个安全带3条升降车1台三、风险分析及对策措施1、检查工作票所载安全措施正确完善；2、检查值班人员所做安全措施符合现场实际条件；3、检查工作人员着装是否符合规定、精神状态良好；4、每天作业前向工作班成员交代现场安全措施、带电部位及其它注意事项；5、使用电动工具及起重工具应符合安全效验标准；6、对检修设备范围内的地面进行100％保护（地面铺设塑料布，上面铺设胶皮）。

7、设置待检区、检修区、废料区、检修工具摆放区、垃圾箱（可回收、不可回收）。

8、高处坠落或物体打击。

工作人员不应有妨碍高处作业的病症,遇有精神异常等禁止作业，使用合格的安全带,且要将安全带挂在腰部以上牢固的物件上9、高压试验人身触电，如果与高压班使用的不是同一张工作票作业，在高压试驻前应将检修工作票交回运行，当高压试验完全结束井交回试验工作票后．方可再提出检修工作票进行作业，而在高压试验期间，检修人虽不得进入试验区域。

电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引，确保电力设备的安装过程符合相关标准和规范，保障设备的安全运行。

本指导书适用于各类电力设备的安装，并重点考虑了操作流程、安全要求和质量控制。

二、安装前准备1. 设备到货验收在安装前，对设备进行验收是至关重要的。

验收内容主要包括设备的数量、型号、规格和外观检查等。

如果发现任何问题，应及时与供应商联系。

2. 安装环境准备在安装电力设备之前，要确保安装环境的合适性。

包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。

3. 安全事项电力设备的安装过程中，安全应放在首位。

在进行任何安装作业之前，必须明确相关的安全措施和规定，并告知所有操作人员。

三、安装作业步骤1. 设备组装根据设备的具体要求，对设备进行组装工作。

确保组装过程中零部件的配合精度和连接紧固度，并进行必要的调整。

2. 设备固定根据设备的类型和安装要求，进行设备的固定工作。

例如，对于大型电力设备，可以采用螺栓连接和焊接等方法。

3. 线缆布线根据电力设备的布局图，进行线缆的布线工作。

保证线缆的捆扎整齐、有序，并避免磨损和交叉干扰。

4. 接地处理对于电力设备的安装，接地处理是必不可少的环节。

确保设备的接地符合相关标准和规范，并进行必要的测试和记录。

5. 安全设施设置根据安装环境和设备的要求，设置安全设施，如防护罩、警示标识和安全开关等。

这些设施可以提供额外的安全防护和警示。

四、质量控制1. 检查和测试在安装工作完成后，对安装的设备进行检查和测试。

包括设备的外观检查、功能测试和安全性能测试等。

2. 质量记录对安装过程中的关键环节和质量控制点进行记录，包括安装步骤、测试结果和调整数据等。

这些记录可以用于设备运行过程中的维护和管理。

五、安装后处理1. 清理工作在设备安装完成后，进行现场的清理工作。

清除安装过程中产生的废料、杂物，并确保工作环境的整洁。

2. 安全交底和培训对设备的操作人员进行安全交底和培训，明确设备的操作规程、应急处理和安全注意事项等。

图注：1—气阀盖2—阀蝶
图5 检查气体图
图6 支持瓷瓶起吊图图7 操作机构安装
图8 均压电容器安装图图9 均压环安装图
图10 灭弧室吊装图（1）
1—灭弧室下口2—M12螺栓
3—密封盖4—M10螺栓
5—灭弧室6—支持瓷瓶上口
7—支持瓷瓶8—锁定垫圈
图11 灭弧室装配图（2）图中：
—密封垫2—灭弧室
—支持瓷瓶4—绝缘操作杆
但不要拧紧。

不得随意操作。

图12 灭弧室装配（3）图中：
1—灭弧室2—支持瓷瓶3—M12螺栓4—销子
5—卡圈6—调整螺栓7—锁定螺母
图13 灭弧室装配（4）
图14 检查拐臂图
图15 机构状态检查
图16 拉杆装配图
图17 充气管道连接图
图18 充气接头构造图
榆社500KV开闭站
断路器现场安装作业指导书
HPL550B2 SF6断路器
山西省供电承装公司
榆社变项目部。

断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：次目27···············································································1适用范围·········································································27·························································编写依据2·······························································································27········································································································································3作业流程····································································································28············4安全风险辨析与预控····································28····························································5作业准备····························································································29···········································································································作业方法6·············································33····························································································································质量控制措施及检验标准7．1适用范围断路器安装作业。
