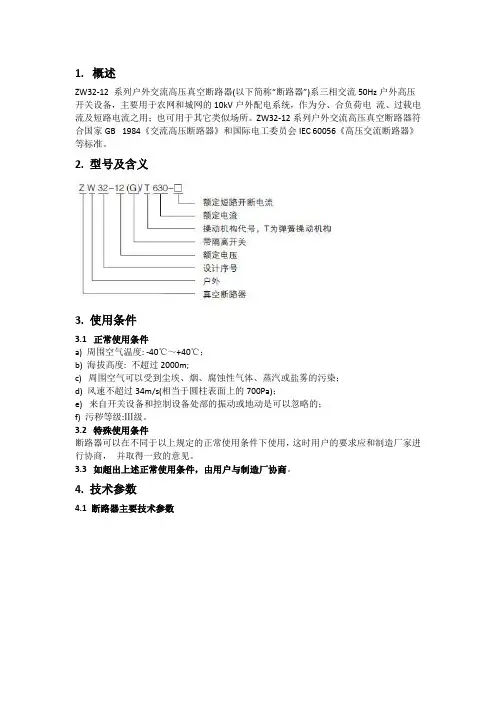

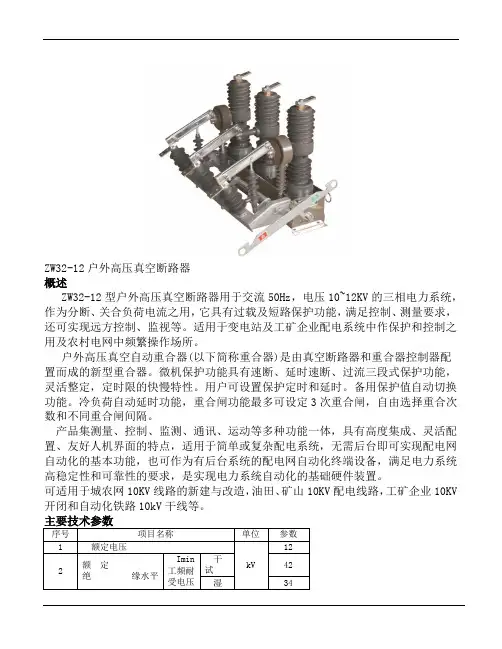

ZW32-12断路器安装使用说明书

1. 概述ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。

操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。

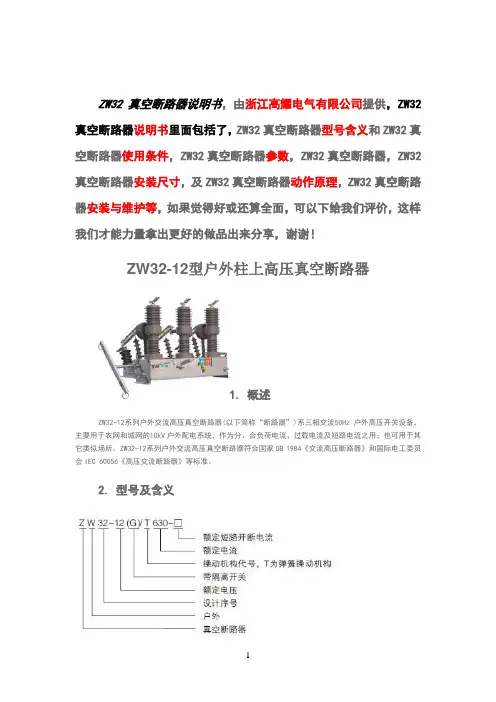

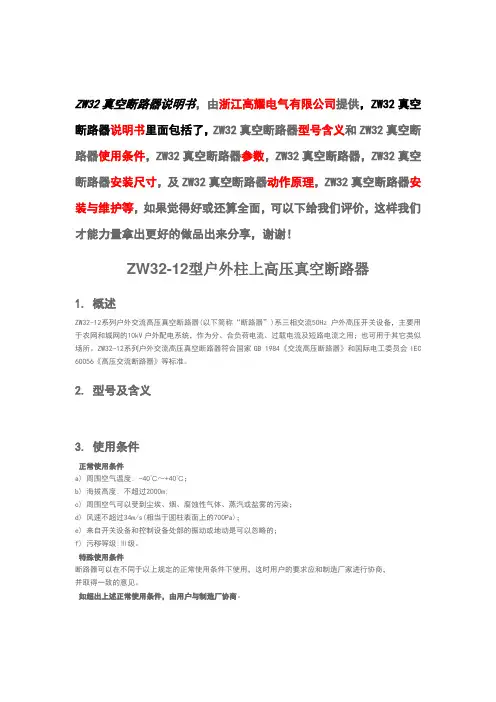

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

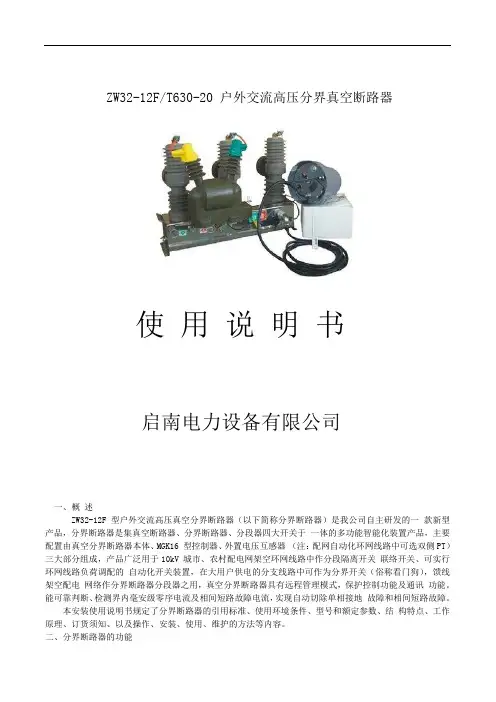

ZW32-12F/T630-20户外交流高压真空分界断路器使用说明书ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。

能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。

三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s 时)：0.1W/cm28)最大风速：34m/s 9)最大覆冰厚度：10mm10)安装位置：户外、10kV 架空线路用户责任分界点处。

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

ZW32-12F/T630-20 户外交流高压分界真空断路器使用说明书启南电力设备有限公司一、概述ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。

能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

二、分界断路器的功能自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则 动将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。

三、使用的环境条件1) 海拔高度：≤2000米2) 环境温度：户外 -30℃~ +55℃最高年平均气温20℃最高日平均气温30℃3) 相对湿度：95% （25℃）4) 抗震能力：地面水平加速度 0.3g地面垂直加速度 0.15g5）地震烈度：7度6) 最大日温差： 25℃7) 日照强度(风速0.5m/s 时)：0.1W/cm28) 最大风速：34m/s9) 最大覆冰厚度：10mm10) 安装位置：户外 、10kV 架空线路用户责任分界点处11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。

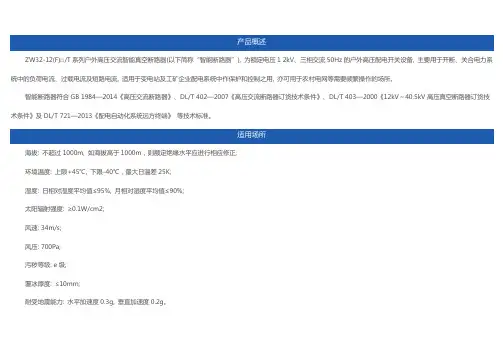

产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。

智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。

适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。

技术参数外形尺寸。

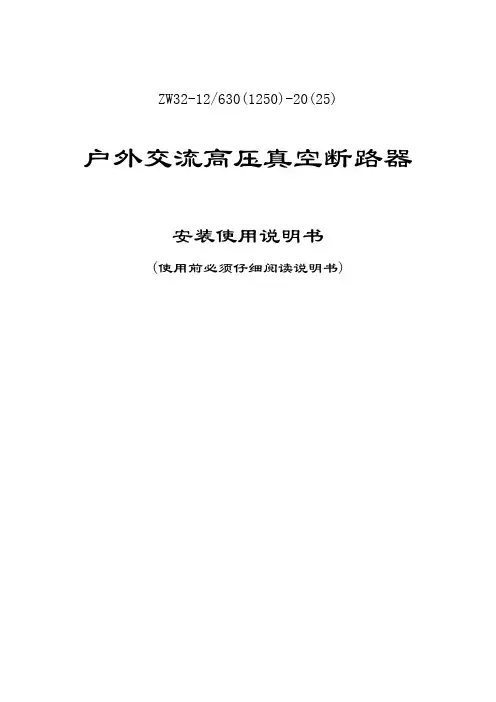

ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。

也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。

还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。

ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。

可配置隔离刀闸，具备明显断开点，维护方便、安全。

本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。

1.3 工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。

1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。

1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。

1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。

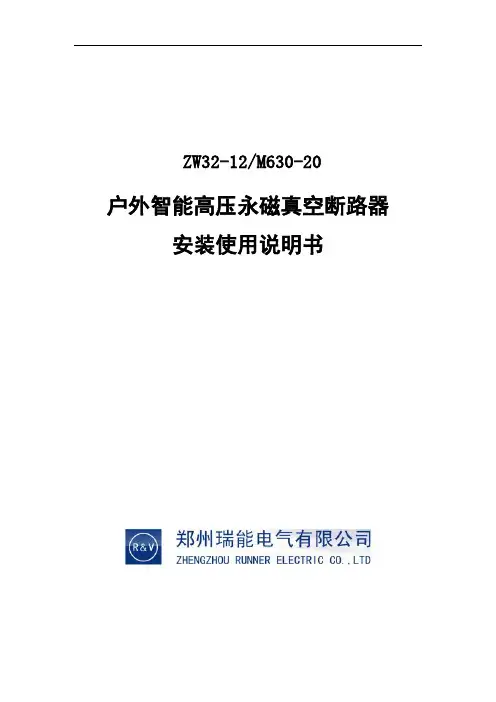

ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。

1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质不锈钢箱体。

同时配有手动紧急分闸装置。

隔离开关和电流互感器可根据用户需要选择。

ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装，通过控制电缆与断路器连接。

智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。

当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。

断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。

ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。

适用范围
ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。

适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

型号及其含义
主要技术参数
Z W 32 - 12 G / 630 - 20
额定短路开断电流(kA)
额定电流(A)
带隔离开关
额定电压(kV)
设计序号
户外
真空断路器
ZW32-12
户外高压交流真空断路器
060
外形及安装尺寸图1 ZW32-12
户外高压真空断路器
ZW32-12
户外高压交流真空断路器
高压电器
061
订货须知
1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
图2 ZW32-12户外高压真空断路器(G ) 图3 ZW32-12(G ) 户外高压真空断路器安装尺寸
ZW32-12户外高压交流真空断路器
062。

ZW32M型永磁户外真空断路器安装使用说明书有限公司1.概况ZW32M-12型户外高压永磁真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。

断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。

可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。

断路器具有多次开断和快速重合闸的能力。

断路器采用永磁操动机构，断路器机械寿命为5万次，5万次之内，无需检修、调整，实现了高可靠，长寿命。

2. 技术参数2.1断路器型号、名称及含义Z W 32 M –12 G / 630 – 20额定短路开断电流（kA）额定电流(A)带隔离开关额定电压(kV)永磁操动机构产品设计序号户外真空断路器2.2使用环境条件a) 环境温度不高于+ 45 ℃，不低于– 35 ℃；b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高湿度期温度急降时，可能凝露；c) 海拔高度不超过1000 米；d) 地震烈度不超过8级；e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。

2.3技术数据2.3.1断路器主要技术参数，见下表1。

表1 主要技术参数表2 机械特性参数2.4 结构尺寸3. 整体结构特点3.1 断路器总体结构采用操动机构和灭弧室上下布置的形式，真空灭弧室纵向安装在一个管状的绝缘筒内。

绝缘筒由户外环氧树脂浇注而成，因而特别抗爬电。

这种结构不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态。

3.2 断路器操动机构采用永磁操动机构，具有电动分、合闸和紧急分闸三种功能。

ZW32-12/630型⼾外⾼压真空断路器产品安装使⽤前，请仔细阅读使⽤说明书，目录1、产品概述 (1)2、工作原理 (2)3、隔离开关主要技术参数和结构特点 (5)4、运输、调试和安装 (7)5、FDK 复合控制使用方法 (7)6、产品检修和维护 (9)7、随机文件 (9)8、订货须知 (10)图一断路器外形及安装尺寸 (10)图二断路器（带隔离）外形及安装尺寸 (11)图三断路器手动控制接线图 (12)图四断路器电动控制接线图 (13)图五断路器安装方式 (14)Table of Contents1. Product description2. Working principle3. Main technical parameters and structural characteristics of isolating switch4. Transportation, debugging and installation5. FDK compound control method of usage6. Product maintenance7. Documents together8. Ordering InformationFigure 1 circuit breaker shape and installation dimensionsFigure 2 circuit breaker (with isolation) shape and installation dimensionsFigure 3 circuit breaker manual control wiring diagramFigure 4 circuit breaker electric control wiring diagramFigure 5 circuit breaker installation1、产品概述 Product Overview1.1、主要用途 The main purposeZW32-12型户外高压真空断路器（以下简称断路器）是额定电压为12kV，50Hz 三相交流的户外配电设备。

ZW32-12M型户外断路器操作说明
安装注意事项：
设备安装时应紧固安装支架所以螺丝，设备安装完成后，回路控制电缆头要拧紧。

合分闸说明：
断路器设有手动合分闸与就地红外遥控合分闸两种操作方式，正常情况下两种操作方式都可以，红外遥控在无障碍情况下，有效距离不超过30米。

如遇到断路器手动与遥控不能正常分闸的情况下，断路器本体上面设有紧急分闸臂，使用绝缘拉杆下拉分闸手臂可使断路器分闸。

定值设定：
断路器控制箱操作面板采用数码管显示加手动按键操作。

定值设定应注意，断路器要设定一次定值，不是二次定值。

过流定值设额定电流值，速度定值设额定电流值的三倍。

所有延时设定都是按毫秒计算（1秒=1000毫秒）。

详细设定说明注意查看控制箱操作面板处，按说明序号进行设定值及延时。

注意！
断路器安装及调试完成后，应把随装置的资料及遥控器放置到妥善的地方，已方便日后维护等。

第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。

基于这一思想，北京四方华能电气设备开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。

装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。

ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。

由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。

ZW32-12型户外多功能柱上真空断路器江苏高新电力电器设备有限公司电话：*************1.产品概述ZW32-12型户外多功能柱上真空断路器是本公司新推出的适用于12KV电网综合性的线路保护设备，主要用于开断、关合电力系统的负载电流、过载电流及短路电流。

适用于变电站、工矿企业及城乡配电网的保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。

2.主要特点2.1 断路器采用三相支柱式结构，具有密封性能好、开断性能稳定可靠、免维护、体积小、重量轻（小于80kg）、使用寿命长和线路保护全面等特点。

2.2 断路器采用不锈钢钢外壳，全封闭结构。

有助于提高防锈、防潮、防防凝露性能，特别适应于严寒或潮湿地区使用。

2.3三相支柱及电流互感器采进口硅橡胶固体绝缘，具有耐高低温、耐紫外线、耐老化的特点。

2.4断路器的分、合闸操作可采用手动或电动操作及远方控制操作。

可与控制器配套实现“三遥”（遥控、遥测、遥信）真正实现配电自动化，也可以与重合器控制器配合组成重合器。

2.5本断路器在原基础上以单片机做为处理核心，为电网提供了更全面的保护并可根据用户要求提供单项或多项保护功能●合闸涌流躲避功能：用于躲避上下电涌流冲击。

调整范围大，适用于各种负荷的线路。

●过流延时保护：用于过负载故障保护。

●限时速断保护：用于瞬时性短路故障保护和合闸时无限时速断保护。

●三相电流保护：各项电流可以分别整定为不同值，使线路保护方式更灵活多样。

●零序保护功能：可以可靠的判断并隔离故障点，变电站及馈线上的其它分支用户感受不到故障的发生。

零序电流定值、延时时间可调。

●缺项保护功能：可以可靠的判断开关出线侧的断路、缺相故障。

●三相不平衡保护：三相电流不平衡超出范围时保护启动，延时跳闸。

●两项短路故障保护：任意两相短路故障时都能可靠动作。

回避了目前大多数断路器存在AC相短路故障不能动作的不足。

1、概况1.1产品型号及名称ZW32-12/630-20型户外高压交流真空断路器1.2主要用途ZW32-12型户外高压真空断路器（以下简称断路器）为额定电压12kV，三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构以及操作、安装、使用维护的原理和方法等内容。

1.3型号说明Z W 32 – 12 / T 630 - 20额定短路开断电流，KA额定电流，A弹簧操动机构额定电压，KV设计序号户外型真空断路器1.4 引用标准断路器符合《GB/T11022高压开关及其控制设备标准的共用技术条件》、《GB1984-2003交流断路器》、《GB1985-89交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。

1.5使用环境1.5.1海拔高度不超过2000米；1.5.2周围空气温度：-45。

C～+65。

C；日温差：日变化25。

C；1.5.3风速不大于35m/s1.5.4无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

1.6主要技术参数（见表1）表11.7机械特性（见表2）表22、结构特点2.1该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低，机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，维护更换方便。

该断路器可装隔离开关，三相联动，在隔离开关分闸状态下有明显的可见断口，具备与断路器本体之间的防误联锁，维护方便，安全。

2.2装有真空灭弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。

2.3断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
