感应卡IC卡游戏机投币系统使用说明一、IC卡投币器外型，安装尺寸兼容硬币投币器尺寸：64mm×123mm二、分消费卡、采集卡、员工卡、授权卡、密码卡、清单卡。
三、消费卡在消费的过程中，顺便携带机器的营业数据。
消费卡在销分和充值的过程中，将携带的机器的营业数据写入到收银机。
四、收银机有虚拟币的概念，用授权卡实现，充值时扣虚拟币，只有虚拟币未用完的收银机才可以充值。
五、收银机还有授权币的概念，用授权卡实现，充值时扣授权币，只有授权币未用完的收银机才可以充值。
六、授权卡一般由老板携带，使用授权卡可以增加或减少虚拟币和授权币。
同时，授权卡的密码可以通过收银机随时修改。
七、IC卡投币器有虚拟币的概念，用员工卡携带虚拟币，出分时扣虚拟币，只有虚拟币未用完的游戏机才可以出分。
八、员工上班时用本人员工卡将收银机的虚拟币取出部分装到游戏机，下班时用本人员工卡将游戏机的虚拟币提取到收银机。
九、员工上班不管是否转移虚拟币，都需要将员工卡放在收银机感应一次，以记录员工卡号和自动交接班。
交班后，机器的当班充币数和当班销币数清零。
十、收银机的数据通过联网的网线回到电脑，电脑形成相应的报表。
十一、由收银机的充卡记录的数量可直观看到营业状况。
十二、系统可方便定期更改卡密码。
十三、收银机的操作：(1)外型：(2)开机开机，机器显示“P……”，将员工卡放入感应区，输入员工卡的密码（初始密码：“1234”），按“确认”键。
平时，员工在不使用机器时，可按一次“D”键进入密码保护状态，这时机器显示“P……”。
修改员工卡密码的方法：机器处于密码保护状态，显示“P……”时，将员工卡放入感应区，输入8位的员工卡密码，不够8位前面加“0”（比如密码是“123”，则输入“00000123”），这时机器“嘀”的一声，接着，不按“确认”键，而直接输入新的密码（1到7位），再按确认键，机器“嘀”的一声，修改密码成功。
(3)查看累计充币数和累计销币数：按“A”键，第一行显示累计充币数，第二行显示累计销币数。
常规投币器的工作原理投币器是一种常见的设备，广泛应用于自动售货机、公共交通工具和游戏机等场合。
它的主要功能是接收硬币并判断其是否有效、计数并记录投入的硬币数量。
那么，常规投币器是如何实现这些功能的呢？下面就让我们一起来探究一下常规投币器的工作原理。
一、硬币接收和辨识常规投币器的第一个功能是接收硬币，并通过一系列机械装置来辨识硬币的真伪和面额。
当硬币被投入投币器时，它会通过一个斜坡进入到接收槽中。
接收槽内通常会放置一组刻度，用来调整合适的硬币直径范围，以确保只有合格的硬币能够通过。
在接收槽的下方，常规投币器内部还安装有一组传感器和光电器件。
传感器可以通过测量硬币所产生的力或振动，判断硬币是否有效。
而光电器件则可以通过光线传感器来检测硬币的厚度和直径，从而辨识不同面额的硬币。
二、硬币存储和计数一旦经过辨识后，有效的硬币将被转移到硬币箱或者存储仓中。
常规投币器内部一般会设有一个存储盘，它可以容纳多个硬币，并通过一系列弹簧装置将硬币堆叠在一起。
硬币堆叠时，通常是较大面额的硬币层叠在下面，较小面额的硬币层叠在上面。
这样设计的目的是为了方便后续的硬币计数和记录。
在存储盘的底部，常规投币器还有一个上推板机构。
当存储盘中的硬币数量达到一定值时，上推板会被弹簧推动，将硬币一层层地推向硬币箱或者存储仓。
此时，存储盘内的硬币数量就会重新计数，并记录到机器的统计信息中。
三、防止作弊和故障处理为了防止作弊行为和故障发生，常规投币器通常会采取一些安全措施和机制。
例如，投币口通常会设计成倾斜的形状，以防止使用者通过倒置或刷卡等方式进行非法投币。
同时，投币器内部还会设有传感器和开关，用来监测异常情况和故障，如硬币卡住或者堵塞在接收槽中。
当发生故障时，常规投币器通常会发出警报信号并停止接收硬币，以便维修人员及时处理。
此外，现代的投币器还可以通过无线通信技术将故障信息传输给相关维修人员，提高故障排除的效率。
四、其他功能和应用除了接收和计数硬币外，现代的常规投币器还可以具备其他附加功能。
IC卡投币器及发卡软件使用说明一、投币器的使用说明：1．投币器的结构：投币器上有一个插卡口，两个按键，分别是“出票”和“投币”键。
1、投币器的接线：接线图：J1：插设置卡时跳线；短路时，插入设置卡才有效。
P1：接原出票机的插头P2：输出至出票机P3：电源P4：接面板按键P8：卡座接口LINE：投币信号K1：投币按键外接触点K2：出币按键外接触点投币器电路板上有“P1”“P2”两个出线插座和一个电源插座，一个投币信号插座“LINE”，一个设置插座“PASS”。
3、投币器的IC卡种类：分别有“机号设置卡”“投币设置卡”“汇总卡”和“消费卡”四种卡。
“机号设置卡”是设置机号和定义用户代码用的，插入机号设置卡前须将设置插座“PASS”用短路塞短路，才有效，插入机号设置卡后，投币器显示为机号，可用“出票”和“投币”两按键“+”“-”机号，注意：在设置机号的过程中，将消除机器上的汇总数。
“投币设置卡”的使用：插入“投币设置卡”后，投币器显示“CCCC”，这时可按“投币”键设置一次投币额，分别是“01”“10”“100”“1000”“消费卡”的使用：插入消费卡后，投币器显示卡上的币数，在IN2为低电平的时候，按“投币”键可进行投币，每次投币的数量由投币“设置卡”预先设置好，如果游戏机上有奖励，这时可按“出票”键，奖励的币数将自动写入IC卡上。
“汇总卡”的使用：消费卡消费的币数和出票的币数存储在投币器的存储器上，并自动累加，使用汇总卡可将这两个数值汇总入汇总卡。
插入汇总卡后，投币器将显示投币数和出票数，其中显示出票数时前面加负号，以作分别。
两个数字循环显示。
这时可按“出票”键，将这两个数字写入汇总卡。
投币器的投币数和出票数将自动消零。
二、发卡软件的使用说明：1、软件的菜单：使用步骤：1、软件安装完毕，第一次运行，需先设定客户代码，在“OPTION”-“USERID”中设定。
界面如下：先输入初始密码：“a1b2c3d4”，完后点“cmp”，这时可输入“User Name”和“User ID”。

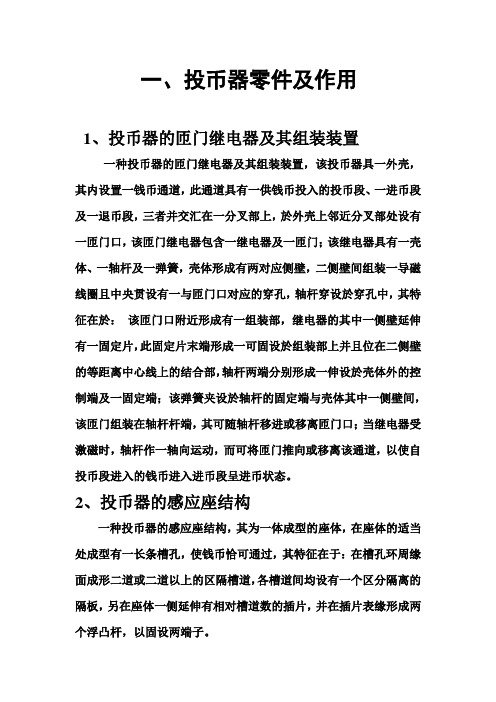

一、投币器零件及作用1、投币器的匝门继电器及其组装装置一种投币器的匝门继电器及其组装装置，该投币器具一外壳，其内设置一钱币通道，此通道具有一供钱币投入的投币段、一进币段及一退币段，三者并交汇在一分叉部上，於外壳上邻近分叉部处设有一匝门口，该匝门继电器包含一继电器及一匝门；该继电器具有一壳体、一轴杆及一弹簧，壳体形成有两对应侧壁，二侧壁间组装一导磁线圈且中央贯设有一与匝门口对应的穿孔，轴杆穿设於穿孔中，其特征在於：该匝门口附近形成有一组装部，继电器的其中一侧壁延伸有一固定片，此固定片末端形成一可固设於组装部上并且位在二侧壁的等距离中心线上的结合部，轴杆两端分别形成一伸设於壳体外的控制端及一固定端；该弹簧夹设於轴杆的固定端与壳体其中一侧壁间，该匝门组装在轴杆杆端，其可随轴杆移进或移离匝门口；当继电器受激磁时，轴杆作一轴向运动，而可将匝门推向或移离该通道，以使自投币段进入的钱币进入进币段呈进币状态。
2、投币器的感应座结构一种投币器的感应座结构，其为一体成型的座体，在座体的适当处成型有一长条槽孔，使钱币恰可通过，其特征在于：在槽孔环周缘面成形二道或二道以上的区隔槽道，各槽道间均设有一个区分隔离的隔板，另在座体一侧延伸有相对槽道数的插片，并在插片表缘形成两个浮凸杆，以固设两端子。
3、投币机推挤盘结构一种投币机推挤盘结构，具有一可容纳硬币的面板，面板上设置有一用以推挤硬币的推挤机构；其特征在于：其中的推挤机构是一装置于面板上的中央回转体，偏心回转及本身自转，进行推挤硬币的动作，其结构包含有：一上盖，呈一盘状，其上具有若干点缀性的凹凸花纹或可透光的孔洞，其周围侧边则连接一环状侧盖，侧盖的外侧则另套设一推挤环（２３），用以推挤相邻的硬币；其中上盖上设有若干的固定孔，以利用螺丝锁固于一连接盘；一连接盘，是一板状构造，其外侧设有相对于上盖固定孔位置的螺丝孔柱，以利于螺丝锁固上述的上盘，近中央位置处则设有复数固定孔，以螺丝将连接盘与回转机构的固定座连接成一体；一回转机构，其结构包含有：一驱动马达，固定于游戏机的面板上，其动力输出的旋转轴的周缘设有一座体，其上具若干螺丝孔，一固定齿轮穿过旋转轴并以螺丝锁固，固定齿轮呈静止的状态；一回转臂，呈一长方形体，其一端设有配合驱动马达的旋转轴直径的贯穿孔，以套设于旋转轴上并位于固定齿轮的上方，其中贯穿孔的三面则各利用一螺丝将回转臂定位于旋转轴上并随之转动；回转臂的另一端及中央处亦开设有贯穿孔，穿过一轴而将轴定位于回转臂上；一传动齿轮，固定于轴之一端，轴之一端穿过回转臂中央处的贯穿孔而定位，传动齿轮与固定齿轮相啮合；用以啮合于传动齿轮的一小齿轮，其固定于一轴的一端，其轴穿过回转臂设于远离回转中心的最外侧贯穿孔并与一固定座相连接；而固定座连接所述的连接盘；驱动马达带动回转臂旋转，回转臂下方的传动齿轮、小齿轮，与固定齿轮三者相互啮合而传动，通过一轴与小齿轮连接的固定座产生偏心回转及自转，通过上述连接盘与固定座结合的上盘产生相同的动作，形成中央回转体自转及偏心回转的推挤4、投币式话机的投币座一种投币式话机的投币座，其主要是在一基座两面分别枢设一活动挡板及一连动座，其特征在于：所述基座表面对应于活动挡板处形成一钱道，又活动挡板大致呈一倒＊形状，其一侧上端枢设在基座上，并可以该枢设处为支点内外摆动，进而封闭或开放基座上的钱道，所述连动座对应于话机挂钩下方，又其下端形成一顶制片，该顶制片是穿经基座，而对应顶制在活动挡板上，当话机挂钩下压时／连动座将下方的顶制片顶开活动挡板，以进行退币或解除硬币卡塞钱道现象。

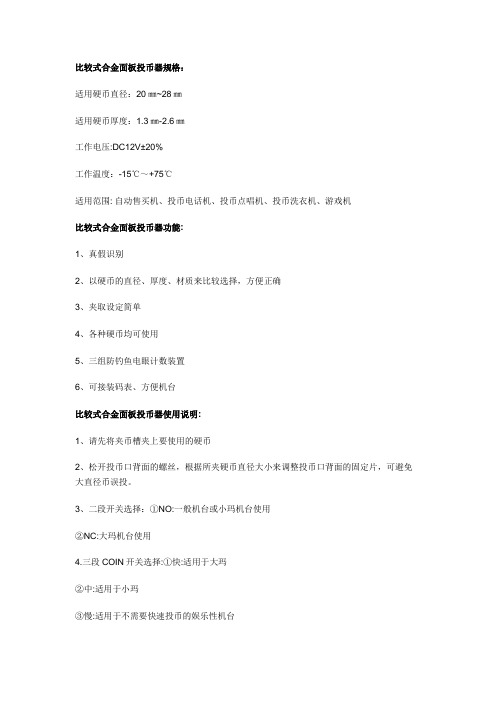

比较式合金面板投币器规格：
适用硬币直径：20㎜~28㎜
适用硬币厚度：1.3㎜-2.6㎜
工作电压:DC12V±20%
工作温度：-15℃～+75℃
适用范围: 自动售买机、投币电话机、投币点唱机、投币洗衣机、游戏机
比较式合金面板投币器功能:
1、真假识别
2、以硬币的直径、厚度、材质来比较选择，方便正确
3、夹取设定简单
4、各种硬币均可使用
5、三组防钓鱼电眼计数装置
6、可接装码表、方便机台
比较式合金面板投币器使用说明:
1、请先将夹币槽夹上要使用的硬币
2、松开投币口背面的螺丝，根据所夹硬币直径大小来调整投币口背面的固定片，可避免大直径币误投。
3、二段开关选择：①NO:一般机台或小玛机台使用
②NC:大玛机台使用
4.三段COIN开关选择:①快:适用于大玛
②中:适用于小玛
③慢:适用于不需要快速投币的娱乐性机台
5\以VR旋钮选择硬币的敏感度调整,顺时针方向旋转则选择较松,逆时针方向旋转较严.
6.精准:一元专用或材质偏差小的代币使用
正常:一般材质或材质偏差大代币使用
广州游戏机。
投币器原理图投币器是一种常见的自动化设备，广泛应用于自动售货机、游戏机、洗衣机等领域。
它的作用是接收硬币并进行识别、计数和存储，从而实现自动化的付款功能。
投币器的原理图是其内部结构和工作原理的图示，下面我们将详细介绍投币器的原理图及其工作原理。
投币器的原理图主要包括以下几个部分，硬币接收装置、硬币识别装置、计数存储装置、控制电路等。
硬币接收装置通常由硬币槽、导向装置和接收传感器组成，其作用是接收投入的硬币并将其引导至硬币识别装置。
硬币识别装置通过光电传感器或磁传感器对硬币进行识别，根据硬币的直径、厚度、材质等特征进行区分，并将识别结果传输至控制电路。
计数存储装置用于对已识别的硬币进行计数和存储，通常采用螺旋式或旋转式的装置将硬币分类存放。
控制电路是整个投币器的核心部分，它接收硬币识别装置传输的信息，并根据预设的程序进行判断和控制，最终实现对硬币的接收、识别、计数和存储。
投币器的工作原理是，当用户投入硬币时，硬币首先通过硬币接收装置进入投币器内部；然后经过硬币识别装置的识别，根据硬币的特征进行分类和识别；识别结果将传输至控制电路，控制电路根据预设的程序进行判断，如果是有效硬币，则将其存入计数存储装置；最终完成对硬币的接收、识别、计数和存储。
投币器的原理图设计需要考虑多个因素，首先是硬币的识别准确性和稳定性，硬币识别装置需要能够准确识别各种面额、直径、厚度和材质的硬币，并且在不同环境下都能够稳定工作；其次是投币器的反假币能力，投币器需要具备一定的防伪能力，能够有效识别和拒绝假币；此外，投币器的结构设计也需要紧凑合理，便于安装和维护，同时还要考虑成本和生产效率等因素。
在实际应用中，投币器的原理图设计需要根据具体的应用场景和要求进行定制，以满足不同领域的需求。
同时，随着技术的不断发展，投币器的原理图也在不断创新和完善，以适应不断变化的市场需求。
总之，投币器作为一种自动化设备，其原理图设计是实现其功能的关键。
通利娃娃机说明书
1：投币器设置调整问题
投币器分为2种，一种是一元专用投币器，一是比较式投币器，投币口处为银色。
打开投币器门，长按图片指示的黑色按键直到指示灯亮；第二步连续投30个币直到红灯灭，长按图片指示的黑色按键直到指示灯亮后，连续投5个币左右，再长按按键直到红灯灭掉即可。
2：比较式投币器设置调整方法
打开投币器门，垂直拉起可活动开关；在下方有弧形的那侧有一个币大小的缝隙就可以了。
3：如果您要调控制次数，第一个是往下，第二、第三个是往上，只调SW1位置的8个拔键即可。
4：如果娃娃机出现故障，那么不要私自拆卸，要赶紧到专业的售后维修点进行维修就可以了。
投币洗衣机收费标准投币洗衣机是一种常见的自助洗衣设备，广泛应用于公共场所、学校、宾馆等地方。
对于使用者来说，了解投币洗衣机的收费标准是非常重要的，可以帮助他们更好地掌握使用成本，避免不必要的浪费。
因此，我们在这里将详细介绍投币洗衣机的收费标准，希望能为大家提供一些参考和帮助。
首先，投币洗衣机的收费标准通常是按照洗衣时间来计费的。
一般来说，投币洗衣机的洗衣时间分为不同档位，如15分钟、20分钟、30分钟等。
而每个档位的收费标准也会有所不同。
一般情况下，15分钟的洗衣时间收费在1元左右，20分钟的洗衣时间收费在1.5元左右，30分钟的洗衣时间收费在2元左右。
当然，这只是一个大致的参考，具体的收费标准还需要根据实际情况而定，不同地区、不同洗衣机品牌的收费标准也会有所差异。
其次，投币洗衣机的收费标准还会受到一些其他因素的影响。
比如，一些高端洗衣机可能会提供更多的洗衣程序选择，如快速洗、强力洗、漂洗等，而这些不同的洗衣程序可能会对应不同的收费标准。
此外，一些投币洗衣机还会提供烘干功能，如果用户选择了烘干，那么相应的收费也会有所不同。
因此，在使用投币洗衣机时，用户需要根据自己的实际需求选择合适的洗衣程序，以免造成不必要的费用支出。
最后，使用投币洗衣机时，用户还需要留意一些使用注意事项，以免因为操作不当而造成不必要的损失。
比如，在投币之前，需要先检查洗衣机内部是否有遗留物品，以免造成洗衣机堵塞或损坏；在投币后，需要等待洗衣机启动后再投放衣物，以免因为操作不当而导致洗衣机故障；在使用过程中，需要根据衣物的材质和脏污程度选择合适的洗衣程序和洗衣剂，以免影响洗衣效果。
只有在严格遵守使用说明和注意事项的情况下，用户才能更好地利用投币洗衣机，避免不必要的损失和费用支出。
综上所述，投币洗衣机的收费标准是根据洗衣时间来计费的，不同的洗衣时间对应不同的收费标准。
除此之外，用户在使用投币洗衣机时还需要留意一些使用注意事项，以免因为操作不当而造成不必要的损失。
HS-350设定使用说明
工作电压：DC12V±20%
工作温度：－10℃~＋60℃
注意事项
1、配合主板需要选择NO（常开）与NC（常闭）的切换。
2、三段COIN开关（投币信号时间）选择。
（1） Fast(20ms)为快讯号，适用于大玛利（COIN）
（2） Medium(40ms)为中讯号，适用于小玛利（COIN）
（3） Slow(60ms)为慢讯号，适用于一般荧幕机台。
3、精准度开关分三档“精准”、“正常”、“放宽”。
一般机台选择“正常”，如有
退币现象，可选择“放宽”。
4、接线说明
1
2
3
4
适用范围
游戏机、公共汽车、自动售货机、自动售水机、投币洗衣机、投币电话等
故障排除
1、宕机情形
●电源线是否接触不良
●是否被电击或钓鱼
●大NC、小NO是否与机台相符
2、读币不准
●是否钓鱼宕机
●电源是否DC12V
●钱币是否磨损过度
●请按照温馨提示重新设定。
