电解锰污水处理工程方案1.方案概述电解锰污水处理工程方案采用电解技术实现锰离子的氧化和去除。
在电解过程中，将锰污水通入电解槽中，通过电流刺激锰离子氧化为固体沉淀物或气体，然后经过沉淀、过滤等工艺进行处理，最终得到符合排放要求的清洁水。
2.设备和工艺流程2.1电解槽：采用具有较好导电性的材料制成，结构稳定，能够承受电解过程中的高电流和高温。
2.2电极：采用铅钛合金电极，具有较高的电解效率和耐腐蚀性能。
2.3电源系统：采用直流电源，能够提供稳定的电流，并根据实际情况进行调节。
2.4沉淀槽：将电解后的污水转移到沉淀槽中，通过自然沉淀和加入沉淀剂的方式，将固体沉淀物沉降到底部。
2.5过滤系统：将沉淀槽中的清洁水通过滤料进行过滤，去除残留的悬浮物和固体颗粒。
2.6后处理：对滤过后的清洁水进行进一步处理，如消毒、中和、除臭等，使其达到排放标准。
3.操作流程3.1准备工作：检查设备是否完好、电极是否正常、沉淀剂是否充足等。
3.2启动电源系统：将正极和负极接入电源，设定合适的电流，启动电源系统。
3.3进水和排水：将锰污水通过泵输送到电解槽中，控制进水速度和流量；清洁水通过滤料进入沉淀槽，同时将底部的沉淀物排出。
3.4电解过程：通过控制电流和时间，使锰离子发生氧化反应，生成沉淀物或气体。
3.5沉淀和过滤：将电解后的污水转移到沉淀槽中，在搅拌的作用下，固体沉淀物沉降到底部；然后将清洁水通过滤料进行过滤，去除悬浮物。
3.6后处理：对滤过后的清洁水进行进一步处理，如消毒、中和、除臭等。
3.7监测和记录：定期对处理后的水样进行监测和记录，确保水质达到排放标准。
4.安全措施4.1使用耐腐蚀性能良好的材料制作电解槽和管道，防止腐蚀泄露。
4.2严格控制电解过程中的电流和电压，避免发生电解槽爆炸或漏电等事故。
4.3定期检查设备的绝缘性能和接地情况，保证操作人员的人身安全。
4.4配备专业操作人员，确保操作规范和安全。
通过电解锰污水处理工程方案，可以有效去除锰污染物，并达到排放要求，实现锰污水的治理和净化。
电解金属锰污水处理方案设计作者：闫秀梅来源：《科学与财富》2013年第10期摘要：主要叙述电解金属锰产生的含铬废水、含锰废水经深度处理后，达到国家环保标准，节能减排，变废为宝，资源回收利用。
关键词：电解金属锰含铬废水含锰废水环保达标 PH值 RO膜循环利用达标宁夏天元锰业是以电解金属锰为主导产品的企业，，公司长期以来对环境保护、污染防治与发展循环经济非常重视，充分认识节能减排的极端重要性和紧迫性，提出了以节能减排和提高资源利用为核心，以节能、节水、节材、资源综合利用和发展循环经济为重点的企业发展思路。
经过几年的不懈努力，现已形成年产20万吨的生产规模，正在建设中的60万吨/年电解锰三期项目也即将投入生产，随着生产规模的不断扩大，生产过程中会产生大量的废水、废气、废渣等污染，不仅浪费资源而且严重污染环境，公司领导高度重视环境的治理工作，在电解锰三期设计初期首先贯彻国家“三同时”的原则和电解金属锰准入导则，将安全、环保在设计阶段就进行规划设计，一期、二期项目也进行了改造设计，所有的生产废水经收集后进入污水处理系统，达到二次循环再利用，处理后的废水即达到了国家对电解锰环保的要求同时也做到了节能减排，资源回收利用。
1、废水的种类及来源1.1 电解金属锰生产废水分三种：含铬废水；含锰废水；循环水浓排水。
1.2 电解金属锰生产废水的来源：1.2.1 其中含铬废水是有两部分组成：一部分是低浓度的带锰极板冲洗废水；一部分是高浓度的钝化液废水。
（1）高浓度的含铬废水，量较小一期、二期收集后集中处理，三期收集后集中处理；（2）含铬废水经一类重金属达标处理后，将六价铬和总铬处理达标后，一部分进入电解生产线冲洗极板，一部分进入生产服务车间洗滤布，做到污水循环利用，多余部分的含铬废水进入含锰废水收集池。
1.2.2 含锰废水是由三部分组成：（1）产自电解锰滤布、隔膜布清洗车间工段；（2）产自电解锰次锰冲洗工段；（3）电解车间极板的冲洗；1.2.3 循环水浓排水由两部分组成：主要来自电解锰生产线循环冷却水系统；一部分来自泵循环冷却系统；综上所述，电解金属锰生产中产生的废水成分复杂，污染负荷重，源头众多。
含猛废水处理方法含锰废水的来源钢铁企业的外排废水中锰浓度相对较高，必须进行深度处理。
锰代镍生产不锈钢工艺突破后，电解金属锰的需求量猛增。
95%以上的电解锰生产企业是用碳酸锰矿为原料，采用酸浸、复盐电解制锰工艺，在电解锰生产过程中会产生大量的废水，其主要废水污染源是钝化废水、洗板废水、车间地面冲洗废水、滤布清洗废水、板框清洗废水、清槽废水、渣库渗滤液、厂区地表径流和电解槽冷却水等。
每生产1t电解锰，大约排放工业废水350t。
锰矿石矿井水污染可分为矿物污染、有机物污染和细菌污染。
在有些矿山中还存在放射性物质污染和热污染。
矿物污染有砂、泥颗粒、矿物杂质、粉尘、溶解质、酸和碱等;有机物污染有油脂、生物代谢产物、木材及其他物质的氧化分解产物。
细菌污染主要是受开采、运输过程中散落的岩粉、矿粉及伴生矿物的污染。
锰矿石矿井水的一大特点是锰离子含量高。
矿井水中的锰是由岩石和矿物中锰的氧化物、硫化物、碳酸盐及硅酸盐等溶解于水所致。
氧化过程中锰迁移于水中生成Mn2﹢,因此矿井水中锰主要以Mn2﹢形式存在。
矿山开采过程中，从井下排出大量废水废石，污染了河流，占用了大量农田、山林、草场，破坏了生态平衡。
含锰废水的危害在工业方面，如纺织、印染、造纸、漂白粉和胶卷等行业，漂洗用水中含有较高的锰则会降低产品的色泽，影响其颜色的鲜亮度。
使用含锰水作为食品和酿造用水，将严重影响食品的色、香、味等。
当水中含锰量超过一定值时，还将导致生产设备出现故障而无法正常运行。
在给排水管网方面，水中锰含量高，锰会沉淀在管壁上而降低管道的通水能力，其沉淀剥落或者锰在管道末端产生积淀时，将严重影响供水水质及堵塞管道，增大水流阻力，即形成所谓的“黑水”或“黄水”，严重时还会引起管道的腐蚀破坏。
含锰废水进入生活饮用水中，由于水中锰的异味大，污染生活器具，使人们无法正常使用且会造成慢性中毒，我国生活饮用水标准将水中锰含量限制在0.1mg/L 以下。
含锰废水会对周边的土壤及生态环境造成危害。

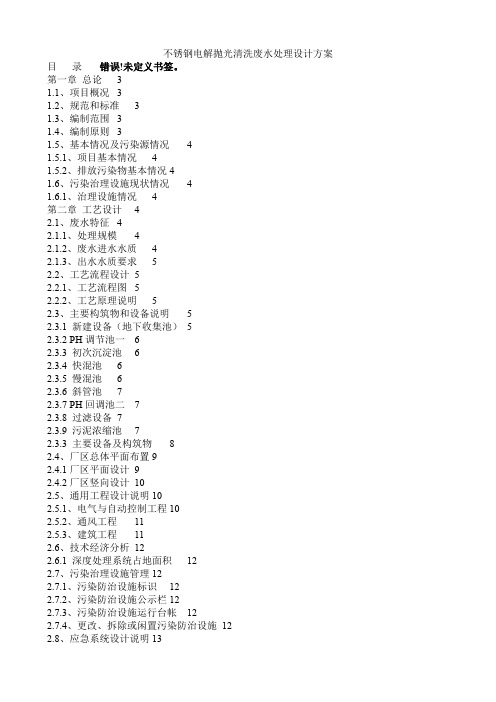

不锈钢电解抛光清洗废水处理设计方案目录错误!未定义书签。
第一章总论31.1、项目概况31.2、规范和标准31.3、编制范围31.4、编制原则31.5、基本情况及污染源情况41.5.1、项目基本情况41.5.2、排放污染物基本情况41.6、污染治理设施现状情况41.6.1、治理设施情况4第二章工艺设计42.1、废水特征42.1.1、处理规模42.1.2、废水进水水质42.1.3、出水水质要求52.2、工艺流程设计52.2.1、工艺流程图52.2.2、工艺原理说明52.3、主要构筑物和设备说明52.3.1 新建设备（地下收集池）52.3.2 PH调节池一62.3.3 初次沉淀池62.3.4 快混池62.3.5 慢混池62.3.6 斜管池72.3.7 PH回调池二72.3.8 过滤设备72.3.9 污泥浓缩池72.3.3 主要设备及构筑物82.4、厂区总体平面布置92.4.1厂区平面设计92.4.2厂区竖向设计102.5、通用工程设计说明102.5.1、电气与自动控制工程102.5.2、通风工程112.5.3、建筑工程112.6、技术经济分析122.6.1 深度处理系统占地面积122.7、污染治理设施管理122.7.1、污染防治设施标识122.7.2、污染防治设施公示栏122.7.3、污染防治设施运行台帐122.7.4、更改、拆除或闲置污染防治设施122.8、应急系统设计说明13第三章环境保护、安全卫生133.1、环境保护133．2、卫生133．3、节能133.4、安全防火与劳动保护133.4.1 设计依据133.4.2、防火等级143.4.3、安全措施14第四章工程投资预算144.1、工程量清单144.1.1、构（建）筑物一览表144.1.2、设备及材料一览表144.2、工程预算16第五章操作人员培训及岗位职责内容175.1、编制操作手册175.2、操作人员上岗培训计划和内容185.3、人员分工及岗位职责说明185.3.1人员分工185.3.2岗位职责19第六章工程进度计划说明21第七章售后服务承诺说明错误!未定义书签。
含锰废水处理设计含锰废水处理_毕业设计摘要锰是环境水质污染物的重要重金属监测指标之一，由于我国锰矿床多为中小型矿床，制约了锰矿山建设的规模，现有锰矿山生产能力普遍较小。
全国年消耗1000万吨以上，居世界首位，但我国锰矿资源相对缺乏，富矿较少，在大量锰矿的开采和深加工过程中由于设备和处理技术等各方面的制约，使我国的含锰废料和含锰废水污染较为严重。
本设计含锰废水污水处理站日处理量为1200m3/d，进水的COD Cr为200mg/L，pH为9.5，SS为150mg/L，出水COD Cr 为100mg/L，pH为6-9，SS为70mg/L。
本设计采用石灰乳沉淀锰离子，先将石灰乳和废水混合使废水的pH到达MnO析出，加入絮凝剂，通9.5以上， 2Mn在水中溶解氧的作用下迅速氧化为2MnO，锰离子的去除率为94.3%。
该工艺处理过的过初沉池、二沉池絮凝沉淀2出水可以达到《污水综合排放标准——GB8978-1996》的一级标准。
AbtractManganese is one of the important indicators of heavy metal monitoring pollutants in water environment, because our country manganese deposit more for small and medium-sized deposits, restricted the construction scale of the manganese ore mountain, mountain existing manganese ore production capacity is generally small. National consumption of 10 million t, the highest in the world, but the relative lack of manganese ore resources in our country, the rich or less, due to in the process of large amounts of manganese ore mining and processing equipment and processing technology and so on various aspects, make our country's waste and manganese content in manganese wastewater pollution is more serious. The author elaborates the manganese wastewater pollution control, and analysis has been made in research on governance, so as to provide reference for related research. This design contains manganese wastewater sewage treatment station, capacity is 3600m3/d, COD Cr is 200 mg/L water, pH 9.5, SS is 150 mg/L, effluent COD Cr is 100 mg/L, pH for 6～9,SS is 70 mg/L.This design USES lime precipitation manganeseion, mix lime milk and the waste water first, join flocculating agent, through the heavy precipitation pool, pond, at the beginning of the manganese ion removal rate was 94.3%. The processes treated effluent can meet the integrated wastewater discharge standard GB8978-1996 level standard.目录摘要 (I)Abtract ................................................................. I I 第一章总论.. (1)1.1锰的性质及用途 (1)1.2含锰废水的特征、来源与危害 (1)1.2.1含锰废水的特征 (1)1.2.2含锰废水的来源 (2)1.2.3 含锰废水的危害 (3)1.2.4含锰废水治理技术的发展及研究现状 (4)1.3结语 (11)第二章设计任务说明 (11)2.1 设计依据 (12)2.2 设计原则 (12)2.3 设计范围和规模 (13)2.3.1 设计范围 (13)2.3.2 设计规模 (13)2.4 设计进出水水质和基础资料 (13)第三章石灰乳的制备与投加 (14)3.1 石灰乳的配制原则 (14)3.2 石灰乳的搅拌 (14)3.3 石灰乳的计量 (15)3.4 石灰乳的投加 (16)3.4.1 石灰乳浓度计算 (16)3.4.2投加量的计算 (16)3.4.3 投加方式 (17)3.4.4 计量泵的选型 (17)第四章混凝剂的溶解与投加 (17)4.1 投加量的计算 (17)4.2 PAC的投加 (18)第五章工艺流程图及说明 (19)5.1工艺流程图 (19)5.2工艺说明 (20)第六章构筑物的设计计算 (21)6.1 中和槽 (21)6.2 初沉池 (22)6.3 二沉池 (24)第七章污水管路和阻力计算 (24)7.1 管路水力计算 (24)7.1.1 污水管径计算 (24)7.1.2 污泥管径计算 (25)7.2 阻力计算 (26)7.2.1中和槽进水阻力计算 (26)7.2.2 平流沉淀池进水阻力计算 (27)7.2.3 二沉池进水阻力计算 (27)7.2.4 平流沉淀池污泥管道阻力计算 (28)7.2.5 二沉池污泥管道阻力计算 (28)第八章污水处理站总体布置 (28)8.1 总体布置 (28)8.1.1 总平面布置原则 (28)8.1.2 总平面布置结果 (29)8.2 高程布置 (30)8.2.1 高程布置原则 (30)8.2.2 高程布置结果 (31)8.3 工厂运输 (31)第九章技术经济分析 (31)9.1 土建费用 (31)9.2设备费用 (33)9.3管材费用及其他费用 (34)9.4工程基本建设总投资 (35)9.5处理污水的日常运转管理费用 (36)第十章工程效益及环境保护 (37)10.1工程效益 (37)10.2环境保护 (39)参考文献 (39)致谢................................. 错误!未定义书签。

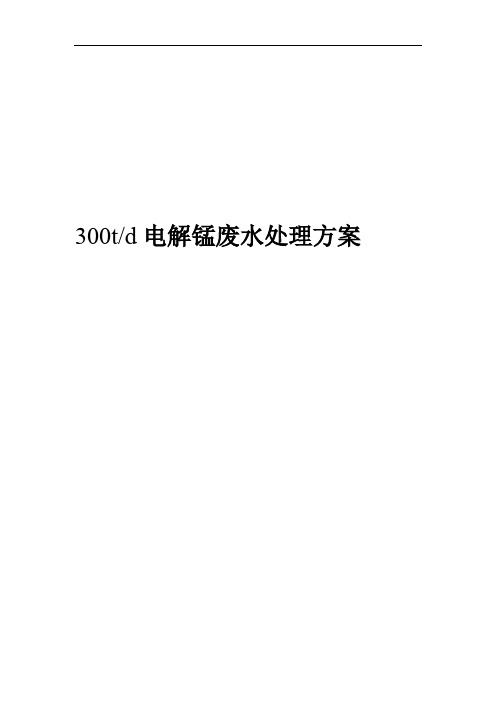

300t/d电解锰废水处理方案湖南中机环保能源科技工程有限公司2012、03、26目录第一章概述11工程简况12设计依据11.2.1主要设计规范21.2.2主要技术标准21.2.3其它政策性文件规定3第二章工艺设计42.1 纳污范围42.2设计规模52.2设计进水水质62.2设计出水水质6第三章主体设计73.1 工艺流程图73.2工艺流程说明8第四章工艺设备特点及技术参数84.1原水池84.2调节池94.3反应池104.4沉淀池1114加药装置4.5．4.5多介质过滤器16第五章建筑、电气结构175.1建筑结构215.1电气控制22第六章运行236.1组织机构、人员编制235.1运行经济技术指标24第七章报价估算265.1土建265.1设备27第八章执行的标准、规范及售后服务28 一、简况1、工程简况工程名称：电解锰水处理及回用工程3/d 300m工程规模：污水处理站工程工程建设性质：新建、设计依据2主要设计规范2.1—GBJ142000年版）（(1)《室外排水设计规范》（87）(2)《建筑给水排水设计规范》（GBH15—88，1997年版）(3)《给水排水工程结构设计规范》（GBJ69—84）《混凝土结构设计规范》（(4)GB50010—2002）《水工混凝土结构设计规范》（(5)SDJ20—78）《砌体结构设计规范》（GB50003—2001）(6)《建筑结构荷载规范》（GB50009—2001(7)）《建筑地基基础设计规范》（GB50007—(8)2002））2001—GBJ50011《建筑抗震设计规范》（(9)．(10)《室外给水排水和热力工程抗震设计规范》（TJ32—78）(11)《工业与民用建筑抗震设计规范》（GBJ11—89）(12)《泵站设计规范》（GBT56265—97）(13)《厂矿道路设计规范》（GBJ22—87）(14)《建筑设计防火规范》（TBJ16—87）（2001年版）2.2主要技术标准(1)《工程建设标准强制性条文》（城市建设部分）（建标[2000]202号）(2)《地面水环境质量标准》（GB3838—2002）《污水综合排放标准》（GB8978—1996(3)）《城镇污水处理(4)厂污染物排放标准》（GB18912—2002）(5)《水污染物排放限值》（DB44/26—2001）《城市污水处理厂污水污泥排(6)放标准》（CJ3025—93））94—GB50201《防洪标准》（(7)．(8)《室外给水排水工程设施抗震鉴定标准》（GBJ43—82）3设计原则(1)遵守国家对环境保护及城市污水治理的有关标准、规范和技术政策。
电解锰废水处理范文
一、简介
电解锰废水是工业生产过程中的常见废水，由于锰的含量较高，所以
电解锰废水是一类复杂的重金属废水，它污染比较严重，对环境具有潜在
的危害。
几乎所有的电解锰废水都含有有机物、重金属和无机物，因此，
有必要采取有效的处理措施防止对环境的污染，改善锰废水处理技术是一
项具有挑战性的任务。
二、电解锰废水的处理原理
1.化学处理
化学处理是一种比较常用的处理方法，常用的处理技术有氧化，萃取，催化氧化，反渗透等，这些技术可以有效的降低废水中的重金属离子的浓度，改善废水的水质。
2.物理处理
物理处理技术是一种经济有效的处理技术，可以有效的去除有机物，
重金属离子，及其他物质，常用的物理处理技术有沉淀法，活性炭吸附法，逆渗透法等。
3.生物处理
生物处理是一种可以有效的去除重金属离子和有机物的有效方法，常
用的生物处理技术有生物活化池，生物吸附，生物反硝化，生物转化等，
这些技术具有较高的去除效率，且能够有效的降低废水的污染。
4.化学沉淀。
电解金属锰生产过程中大部分废水是电解液冷却用水, 可以直接排放, 真正意义上的废水主要源于废电解液、废钝化液、酸解压滤废水以及水洗净化废水, 排放量为2~ 3 m3/ t[ 3] 。
1. 2 废水特点电解锰废水pH 值低, 一般在4.5左右, 呈酸性; 废水中含有Cr6+ 、Mn2+ 及NH3- N 等有害成分, 且悬浮物较多, 色度大, 对人体健康、作物生长具有严重危害, 必须通过综合治理, 达标排放。
电解锰工业废水处理技术的发展现状2. 1 絮凝沉淀法电解金属锰工业废水能够用絮凝沉淀法处理,主要是因为当废水中的pH 达到一定值时, 会产生Mn( OH) 2 ( 部分被氧化为Mn( OH) 4) 胶体微粒, 胶体由于带电而在溶液中维持双电层。
胶体表面吸附层与溶液之间存在电位, 当电位越高, 胶体越稳定; 胶体电位越低, 稳定性越差。
故降低胶体的电位, 能破坏其稳定性而使之沉降。
废水添加混凝剂后, 会形成一系列的络合物, 这些络合物能降低胶体的电位, 使其脱稳快速沉淀。
基于以上机理, 姚俊等人[ 5] 研究了分别利用聚合氯化物, 聚合氯化物- 硅酸盐、聚合氯化物- 铁盐、聚合氯化物- 有机高聚物、有机高聚物、聚合氯化物- 有机高聚物- pH 调节剂等作为混凝剂处理电解锰废水。
研究结果表明, 处理电解锰工业废水的最佳pH 为9.5; 在pH 为9.5 时, 聚合氯化物最佳投加量为35 mg / L; 最佳的混凝剂为聚合氯化物- 有机高聚物- pH 调节剂, 经聚合氯化物- 有机高聚物- pH 调节剂处理的电解锰废水, Mn2+ 、Cr6+ 含量都达到国家排放标准, 其中Mn2+ 去除率为99.76%。
樊玉川[ 6] 提出了石灰- 碱式氯化铝处理电解锰的新方法, 并通过试验证明pH 值控制在8.5~ 10 的条件下可获得较好的处理效果, 最佳的碱式氯化铝的投加量为50 mg/ L。
全流程试验结果表明, 废水采用此方法处理后, 锰由397 mg/ L 下降到0.2 mg/ L。
含锰废水应急处置方案设计概述含锰废水是指废水中含有高浓度的锰离子的废水，其对环境和人体健康都有一定危害。
因此，正确应对含锰废水的应急处置是非常关键的。
本文将从含锰废水的来源、对环境和人体的危害、应急处置方案等方面进行介绍，帮助相关人员了解如何对含锰废水进行应急处置。
含锰废水的来源含锰废水的来源主要包括：1.冶金行业冶金行业中生产出废水通常含有较高的锰，主要包括钢铁冶炼、重有色金属冶炼、有色金属冶炼等行业。
2.化工行业化工行业的生产活动通常会生成含有较高浓度锰离子的废水，主要包括有机合成、染料制造、电池制造等行业。
3.其他行业其他行业中也可能产生含有锰的废水，例如造纸行业、印染行业、污水处理厂等。
含锰废水对环境和人体的危害含锰废水对环境和人体的危害主要表现在以下几个方面：1.环境危害含锰废水在排放后会对水生生物造成影响，导致水质污染，破坏生态平衡。
2.人体危害锰是一种有害物质，长期接触含锰废水可能导致慢性中毒，引发肝肾等多种疾病。
应急处置方案应急处置方案是指在突发事件发生后，采取的紧急、有针对性的处置措施，以达到控制局势、保护人民生命财产安全的目的。
以下是针对含锰废水的应急处置方案：1.紧急反应当发现含锰废水的泄漏或排放时，需要立即启动应急预案，并进行紧急反应。
具体措施包括：•立即通知相关部门进行监测和处置。
•封锁污染源头，防止污染物继续扩散。
•拆除泄漏管道或阀门，尽量减小泄漏污染范围。
2.应急处置一旦发生含锰废水泄漏后，需要尽快进行应急处理，以减小对环境和人体的损害。
具体应急处置方案包括：•确定污染范围和泄漏量，对污染物进行深度处理。
•进行现场处置，使用吸附剂、中和剂等物质进行污染物吸附和中和。
•加强对周边环境和人员的监测和预警，确保没有任何人员受到污染物的伤害。
3.健康和环境监测进一步健康和环境监测是应急处置方案的重要环节，可以帮助提前发现存在的隐患并及时遏制其发展。
具体措施包括：•对污染区域进行空气质量和水质监测。
300t/d电解锰废水处理方案湖南中机环保能源科技工程有限公司2012、03、26目录第一章概述 (1)1项目概况 (1)2设计依据 (1)1.2.1主要设计规范 (2)1.2.2主要技术标准 (2)1.2.3其它政策性文件规定 (3)第二章工艺设计 (4)2.1 纳污范围 (4)2.2设计规模 (5)2.2设计进水水质 (6)2.2设计出水水质 (6)第三章主体设计 (7)3.1 工艺流程图 (7)3.2 工艺流程说明 (8)第四章工艺设备特点及技术参数 (8)4.1原水池 (8)4.2调节池 (9)4.3 反应池 (10)4.4 沉淀池 (11)4.5 加药装置 (14)4.5 多介质过滤器 (16)第五章建筑、电气结构 (17)5.1建筑结构 (21)5.1电气控制 (22)第六章运行 (23)6.1组织机构、人员编制 (23)5.1运行经济技术指标 (24)第七章报价估算 (26)5.1土建 (26)5.1设备 (27)第八章执行的标准、规范及售后服务 (28)一、概况1、项目概况项目名称：电解锰水处理及回用工程项目规模：污水处理站工程300m3/d项目建设性质：新建2、设计依据2.1主要设计规范(1)《室外排水设计规范》（2000年版）（GBJ14—87）(2)《建筑给水排水设计规范》（GBH15—88，1997年版）(3)《给水排水工程结构设计规范》（GBJ69—84）(4)《混凝土结构设计规范》（GB50010—2002）(5)《水工混凝土结构设计规范》（SDJ20—78）(6)《砌体结构设计规范》（GB50003—2001）(7)《建筑结构荷载规范》（GB50009—2001）(8)《建筑地基基础设计规范》（GB50007—2002）(9)《建筑抗震设计规范》（GBJ50011—2001）(10)《室外给水排水和热力工程抗震设计规范》（TJ32—78）(11)《工业与民用建筑抗震设计规范》（GBJ11—89）(12)《泵站设计规范》（GBT56265—97）(13)《厂矿道路设计规范》（GBJ22—87）(14)《建筑设计防火规范》（TBJ16—87）（2001年版）2.2主要技术标准(1)《工程建设标准强制性条文》（城市建设部分）（建标[2000]202号）(2)《地面水环境质量标准》（GB3838—2002）(3)《污水综合排放标准》（GB8978—1996）(4)《城镇污水处理厂污染物排放标准》（GB18912—2002）(5)《水污染物排放限值》（DB44/26—2001）(6)《城市污水处理厂污水污泥排放标准》（CJ3025—93）(7)《防洪标准》（GB50201—94）(8)《室外给水排水工程设施抗震鉴定标准》（GBJ43—82）3设计原则(1)遵守国家对环境保护及城市污水治理的有关标准、规范和技术政策。
(2)服从厂整体规划的原则要求，与厂区道路、给水、防洪、环保、电力、等工程规划相协调。
(3)保证处理后出水水质达到《污水综合排放标准》（GB8978-1996）标准及回用水要求。
(4)选择采用技术先进、经济合理的处理工艺，尽量减少工程投资。
(5)精心设计处理流程及高程，尽量减少运行过程的物耗及能耗，降低运行成本。
(6)处理系统运行稳定，管理便利。
(7)进行合理的平面布置，尽量节省建设用地。
设计范围本方案设计范围自电解锰生产线排水井起，至污水处理站排水口为止。
设计内容主要包括污水处理站工艺、建筑、结构、电气及自控设计。
二、工艺设计1、纳污范围本工程接纳的污水为电解锰生产工艺排放污水，工艺废水主要产生源：①冷却水；②电解车间冲洗废水：③洗滤布废水。
电解车间的冲洗废水和洗滤布废水，含有大量的总锰、（主要以二价锰形式存在）总铬、六价铬、悬浮物、硫酸盐、磷酸盐等污染物，需经治理达到生产用水要求后循环使用，或是深度处理后达标排放。
污水由两部分组成：含铬废水、含锰废水，本工艺先将含六价铬废水还原为三价铬后在调节池锰废水汇合一起处理。
2、设计规模根据建设单位提供的资料本工程设计处理量为300m3/d，变化系数1.2，24小时运行，每小时处理量取15m3。
3设计进水水质依据建设单位提供的资料并参考公司类似电解锰污水相关资料，拟定本项目污水处理站设计进水水质如下：表2.1 进水水质表单位：mg/L（pH无）4、设计出水水质依据建设单位提出的要求，拟定本项目生活污水处理站设计出水水质如下：达到《污水综合排放标准》（GB8978-1996）表1、表4中的一级标准，符合电解锰生产工艺回用水要求。
单位：mg/L（pH无）5污水处理工艺方案论证工艺方案选择原则选择适宜的污水处理工艺（1）技术成熟，对水质变化适应性强，出水稳定，污泥易处理；（2）经济节约，电耗少、造价低、占地少；（3）易于管理，操作方便，设备性能稳定；（4）重视环境，噪声控制，环境协调，清洁生产。
污水处理工艺方案选择5.1含六价铬废水的处理方法包括化学还原法、离子交换法、电解法等，根据电镀企业的实际情况，一般采用化学还原法处理工艺。
反应机理在酸性条件下还原剂将六价铬还原成三价铬，还原剂采用亚硫酸氢钠，反应方程式如下：2H2Cr2O7+6NaHSO3+3H2SO4→2Cr2(SO4)3+3Na2SO4+ 8H2O水量较大一般采用连续处理方式，工艺流程如下：（若水量较少，则可采用间歇式还原方式。
）酸+还原剂pH ↓ ORP 含铬废水→ 调节池→ 还原池→ 综合废水调节池含六价铬废水处理工艺流程主要工艺控制参数还原池内控制pH值为2-3，ORP值为250-300mV。
5.2 总锰废水的处理方法是石灰-碱式氯化铝将废水中总锰、二价锰氧化还原为二氧化锰、氯化锰水合沉淀。
反应方程式如下：CaO2 +H2O Ca(OH)2+[O]Mn2 + + O MnO2Mn2 + + 2OH Mn(OH)2Mn4+ + 4OH Mn(OH)4三、主体设计3.1 Array硫酸3.2．工艺流程说明经预处理后的含铬废水流入调节池与含锰废水混合；调节池废水提升入反应池区，在加药池中投加石灰乳调节PH，加入碱式氯化铝凝聚剂，聚丙烯酰氨絮凝剂，重力进入沉淀池泥水分离, 进入清水池，清水池中通入空气曝气终调PH，由泵提升至多介质过滤器、微滤进入回用水池，用于车间清洗滤布和产品回用车间。
实现水的全循环。
四、工艺设备特点及技术参数4.1、原水池设计为地下钢筋混凝土结构环氧树脂防腐。
总容积： 20m3有效水深： 1.8m有效容积： 15m3设计停留： 1.0h基本尺寸： 2.5×3×2m结构材质：钢砼结构。
数量：一座污水提升泵：形式：卧式泵型号规格： 50WQ20-10-1.5流量： 15m3/h扬程： 15m功率： 1.5kw数量： 2台（1用1备）厂商：上海瑞邦泵业同时在原水池中设置三只液位浮球，分高液位、中液位和低液位三个液位，由电气控制系统控制水泵的工作运行。
4.2、调节池铬废水经预处理后和含锰废水进入调节池进行水量、水质的调节均化，保证后续处理系统水量、水质的均衡、稳定，并设置预曝气系统，气水比为5：1，ABS穿孔管曝气，用于充氧搅拌，以防止污水中悬浮颗粒沉淀，提高整个系统的抗冲击性能和处理效果。
该池设计为地下钢筋混凝土结构，环氧树脂防腐。
总容积： 80m3有效水深： 3.m标高： 0.5m有效容积： 60m3停留时间： 4h基本尺寸： 6×4×3m结构材质：钢砼结构。
数量：一座（分割四个相同容积池污水提升泵：形式：卧式泵型号规格： 50WQ20-20-2.5流量： 20m3/h扬程： 15m功率： 2.5kw数量： 2台（1用1备）同时在调节池中设置三只液位浮球，分高液位、中液位和低液位三个液位，由电气控制系统控制水泵的工作运行。
4.3、反应池调节池废水由污水泵提升至反应池加药、混合、混凝、絮凝该池设计为地下钢筋混凝土结构，环氧树脂防腐。
总容积： 60m3有效水深： 3m标高： 0.5m有效容积： 45m3停留时间： 3h基本尺寸： 8×3×2.5m结构材质：钢砼结构。
数量：一座（分割成相同四个池）搅拌机： ZJJB1800型式：立式摆线针轮数量： 2台电机功率： N=0.75Kw搅拌轴、搅拌浆叶：1套浆叶材质：不锈钢4.4、沉淀池反应池废水重力进入沉定池中心絮凝物自然沉降，周边刮泥机收集污泥至中心污泥砊，经污泥泵抽出。
该池设计为地地下钢筋混凝土结构，环氧树脂防腐。
总容积： 45m3有效水深： 2m停留时间： 3h基本尺寸： R2.5×2.5m结构材质：钢砼结构。
数量：一座刮泥机：型式：周边传动数量： 1台电机功率： N=1.5Kw4.5、PAC及PAM加药装置1）加药装置的工作原理：按所需将一定的药剂放入搅拌溶药槽内进行搅拌，溶解完毕后进入贮药槽，再由计量泵输出至各投加药点，本加药装置可本地和远程控制计量泵、搅拌机的启停，有手动/自动切换装置。
可实现连续的各种药剂的自动投加，加药流量连续可调，以满足不同加药量的场所。
本工程中设计选用一套加药装置：JY-A型加药装置，用于混凝反应槽、絮凝反应槽以及污泥浓缩槽的加药。
加药装置均由溶药槽、贮药槽、电动搅拌机、投加计量泵、液位计、仪表、阀门、管道及平台、支架和就地控制柜等组合而成。
搅拌机减速机为常州江南减速机名牌产品，形式为立式摆线针轮减速机。
叶轮采用钢衬胶叶轮，减速机噪声低，轴和叶轮耐腐性能好，搅拌器采用定时控制。
溶药罐采用PE 材质，罐内设有分隔板，罐外设液位计。
加药计量泵采用米顿罗生产的计量泵，可手动、电动调节流量。
2）加药装置特点：a、加药量精确、恒定，能耗低。
b、操作方便，维修简单。
c、加药量大，可自由调节，满足不同期的要求。
d、本设备是一种新颖的加药装置，用于锅炉水处理、循环水处理、凝结水处理、及其它工业用水加药处理。
装置所有设备、管道及阀门均集中安装在钢支架上，具有结构紧凑、占地面积小和易于运输安装等优点。
e、主设备选用进口计量泵，它采用机械隔膜密封方式，泵头材质为PVC，因而具有良好的耐腐蚀和完全无泄漏，可满足强腐蚀性介质的要求。
f、加药入口设置了Y型过滤器，因此可以保证计量泵入口介质的洁净，同时也提高了运行的可靠性，延长了设备的使用寿命。
3）JY-A型加药装置组成及参数3.1）组成及材质：JY-A型加药装置配有二个溶药槽、二个贮药槽、二台电动搅拌机、二台投加计量泵、二个液位计及相应的一整套仪表、阀门、管道及平台、支架和就地控制柜等组合而成。
溶药槽和贮药槽材质为PE材质，管阀件为UPVC材质，搅拌装置为不锈钢材质。
支架及平台为碳钢材质。
3.2）技术参数：JY-A型号：数量：1套溶药槽：数量： 2台型式：圆桶型容积： 0.5m3材质： PE工作压力：常压尺寸：Ф800×1200mm溶液槽：数量： 2台型式：圆桶型容积： 0.5m3材质： PE工作压力：常压尺寸： 1000×800×800mm搅拌机：型式：立式摆线针轮数量： 2台电机功率： N=0.37Kw厂商：常州江南减速机厂搅拌轴、搅拌浆叶：1套浆叶材质：不锈钢计量泵：型式：机械隔膜型型号： GM0090数量： 2台单台出力： 0～85L/h 扬程： 0.7Mpa电机功率： 0.25KW泵头材质： PVC制造商：美国米顿罗磁翻板液位仪：型号规格： UHZ-DB数量： 2套测量范围： 0-2m压力范围： 0-0.6Mpa温度范围： -20-80℃主管材质： PP生产厂家：无锡清名锅炉配件厂注：带4-20mA信号输出，自动控制泵的开启与关闭。
