SF6密度继电器报告

SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。

正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。

三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。

四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。

3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。

如果指针指示在红色区域时，SF6开关将断开操作。

注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。

五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

安徽科技sf6气体密度继电器的原理、结构和现场校验方法文/杨庆贺(中国大唐集团科学技术研究院有限公司华东电力试验研究院)摘要:SF6气体密度继电器是高压电气设备的主要保护元件，其可靠性直接关系到设备的安全运行,因此对其定期校验非常重要。

本文从SF6气体的物理性质:出发,论述了SF6气体密度继电器的结构、原理、校验方法和现场校验注意事项。

关键词:密度继电器校验方法注意事项一、引言六氟化硫(SF6)是一种强电负性气体,而电负性气体分子具有“吸收电子能量”和“使电子附着而消灭电子”这两个作用，因此SF6气体具有良好的电气绝缘性能及优异的灭弧性能。

其耐电强度为同一压力下氮气的2.5倍,击穿电压是空气的2.5倍，灭弧能力是空气的100倍，是一种优于空气介质和油介质的新一代超高压绝缘介质材料[1]0SF6气体作为绝缘介质已经广泛地应用于高电压、高参数、大容量的电力设备中，如断路器、气体绝缘组合电器(GIS)和电流互感器等。

在SF6电气设备中，对其电气强度、灭弧性能起决定性作用的因素是SF6气体的密度,一旦电气设备中的SF6气体出现泄漏，密度随之下降，设备的耐压强度和断路器的开断容量等都会严重下降，造成电力系统发生接地或其他绝缘故障叫对于已投入运行的电气设备,SF6气体密度继电器是反映设备内SF6气体密度的唯一元件，而且随着使用SF6气体作为绝缘和灭弧介质的高压电气设备的日益增多和气体绝缘组合电器的广泛应用,SF6气体密度继电器对于保证运行设备和电力系统的安全运行有重大意义％因此，各级标准中均明确规定,应定期对其进行校验。

现场校验时,通常直接检测SF6气体的压力和温度,然后通过状态换算的方式对继电器进行校验。

然而实际工作中,部分运行维护人员对SF6密度继电器的重要性认识不足，对其主要结构、检测原理及动作性能的检测方法不太了解，导致继电器检测结果不可信，造成继电器运行时出现误发报警或闭锁信号、拒动等恶性事故,严重地影响了高压电气设备和电力系统的安全运行叽本文从SF6气体密度继电器的设计原理和基本结构出发，论述对该继电器进行现场校验的一般试验方法。

甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点220kV2#主变间隔等级 1.5出厂编号S493034C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV民东生方间隔等级 1.5出厂编号S493042C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%试验日期：2014年3月20日有效日期：2016年3月20日结论：经检查该设备符合技术要求，可以投入运行。

效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV2#主变间隔等级 1.5出厂编号S493023C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%试验日期：2014年3月20日有效日期：2016年3月20日结论：经检查该设备符合技术要求，可以投入运行。

效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位东方民生淖毛湖一期49.5MW风电项目工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点1#主变间隔等级1.5出厂编号S493025C额定工作电压力0.6Mpa额定报警压力0.55Mpa 额定闭锁压力0.52Mpa环境温度20°湿度26%效核：试验员：甘肃送变电公司电气试验室2014年3月5日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位东方民生淖毛湖一期49.5MW风电项目工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点2#主变间隔等级1.5出厂编号S493056C额定工作电压力0.6Mpa额定报警压力0.55Mpa 额定闭锁压力0.52Mpa环境温度20°湿度26%结论：经检查该设备符合技术要求，可以投入运行。

SF6密度继电器报告一、引言SF6(六氟化硫)是一种重要的气体绝缘体，广泛应用于电力系统中的高压设备，如开关设备和变压器等。

SF6密度继电器是一种用于监测和控制SF6气体压力的设备，它可以及时检测到密封系统中的压力异常，并发出警报或触发断电装置，以防止设备故障和意外事故的发生。

本报告旨在介绍SF6密度继电器的工作原理、优点和应用情况，以及未来的发展趋势。

二、工作原理SF6密度继电器的工作原理基于气体的压力和温度变化对密度的影响。

当SF6气体的压力变化超过设定的阈值时，继电器会发出信号，以通知操作人员。

继电器通常由一个导电浮子和一个弹簧驱动的触点组成。

导电浮子随着SF6气体的压力变化而上下移动，触点则根据浮子位置的变化来打开或关闭电路。

三、优点与应用情况1.高灵敏度：SF6密度继电器可以非常精确地监测SF6气体的压力变化，对设备的异常情况能够进行及时报警和隔离。

2.可靠性强：由于SF6气体具有优异的绝缘性能，密度继电器在各种恶劣环境中均能正常工作，并且寿命长。

3.易于安装和维护：SF6密度继电器的安装和维护相对简单，操作人员只需要按照说明书进行正确的接线和调试即可。

4.广泛应用：SF6密度继电器广泛应用于电力系统中的高压设备，如断路器、隔离开关和变压器等。

在实际应用中，SF6密度继电器主要用于以下几个方面：1.监测SF6气体密封系统的泄漏情况，以及及时采取措施进行修复。

2.监测设备内部的SF6气体压力，以判断设备是否正常运行。

3.提供SF6气体供应的安全控制，确保设备运行期间的正常气体压力。

四、未来发展趋势随着电力系统的快速发展，对高压设备的可靠性和安全性要求也越来越高。

未来，SF6密度继电器有望发展出更高的灵敏度和更广泛的应用领域。

例如，通过结合现有的SF6密度继电器和智能传感器技术，可以实现对设备的实时监测和故障诊断，从而提高设备的运行效率和可靠性。

此外，随着环保意识的提高，研发更环保的绝缘气体替代品也成为了一个热门研究方向。

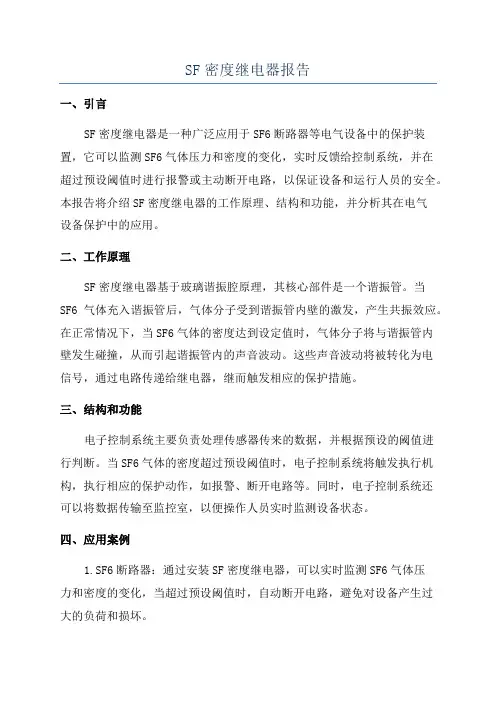

SF密度继电器报告一、引言SF密度继电器是一种广泛应用于SF6断路器等电气设备中的保护装置，它可以监测SF6气体压力和密度的变化，实时反馈给控制系统，并在超过预设阈值时进行报警或主动断开电路，以保证设备和运行人员的安全。

本报告将介绍SF密度继电器的工作原理、结构和功能，并分析其在电气设备保护中的应用。

二、工作原理SF密度继电器基于玻璃谐振腔原理，其核心部件是一个谐振管。

当SF6气体充入谐振管后，气体分子受到谐振管内壁的激发，产生共振效应。

在正常情况下，当SF6气体的密度达到设定值时，气体分子将与谐振管内壁发生碰撞，从而引起谐振管内的声音波动。

这些声音波动将被转化为电信号，通过电路传递给继电器，继而触发相应的保护措施。

三、结构和功能电子控制系统主要负责处理传感器传来的数据，并根据预设的阈值进行判断。

当SF6气体的密度超过预设阈值时，电子控制系统将触发执行机构，执行相应的保护动作，如报警、断开电路等。

同时，电子控制系统还可以将数据传输至监控室，以便操作人员实时监测设备状态。

四、应用案例1.SF6断路器：通过安装SF密度继电器，可以实时监测SF6气体压力和密度的变化，当超过预设阈值时，自动断开电路，避免对设备产生过大的负荷和损坏。

2.变电站：在变电站中，使用SF密度继电器可以监测SF6气体的压力和密度，当超过设定值时，及时报警或主动断电，保证设备和运行人员的安全。

3.工矿企业：在高压设备和工矿企业中，使用SF密度继电器可以提供详细的SF6气体压力和密度信息，及时发现潜在的风险，并采取相应的措施，确保工作环境和设备的安全。

五、结论SF密度继电器是一种重要的保护装置，通过实时监测SF6气体的压力和密度，可以保证电气设备的安全运行，并及时采取相应的保护措施。

其在电力系统、工矿企业和工程领域中的应用具有重要意义，可以有效降低事故和故障的发生率，提高设备的可靠性和运行效率。

未来，随着科技的不断进步，SF密度继电器将会在保护装置领域发挥更大的作用。

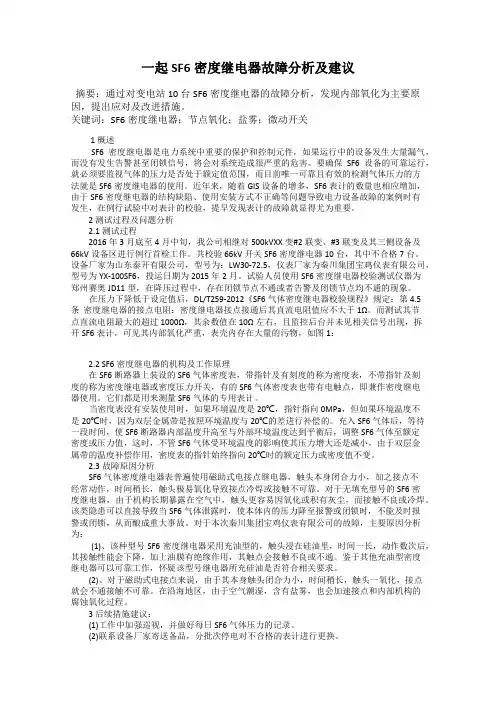

一起SF6密度继电器故障分析及建议摘要：通过对变电站10台SF6密度继电器的故障分析，发现内部氧化为主要原因，提出应对及改进措施。

关键词：SF6密度继电器；节点氧化；盐雾；微动开关1 概述SF6密度继电器是电力系统中重要的保护和控制元件，如果运行中的设备发生大量漏气，而没有发生告警甚至闭锁信号，将会对系统造成很严重的危害。

要确保SF6设备的可靠运行，就必须要监视气体的压力是否处于额定值范围，而目前唯一可靠且有效的检测气体压力的方法就是SF6密度继电器的使用。

近年来，随着GIS设备的增多，SF6表计的数量也相应增加，由于SF6密度继电器的结构缺陷、使用安装方式不正确等问题导致电力设备故障的案例时有发生，在例行试验中对表计的校验，提早发现表计的故障就显得尤为重要。

2 测试过程及问题分析2.1测试过程2016年3月底至4月中旬，我公司相继对500kVXX变#2联变、#3联变及其三侧设备及66kV设备区进行例行首检工作。

共校验66kV开关SF6密度继电器10台，其中不合格7台。

设备厂家为山东泰开有限公司，型号为：LW30-72.5，仪表厂家为秦川集团宝鸡仪表有限公司，型号为YX-100SF6，投运日期为2015年2月。

试验人员使用SF6密度继电器校验测试仪器为郑州赛奥JD11型，在降压过程中，存在闭锁节点不通或者告警及闭锁节点均不通的现象。

在压力下降低于设定值后，DL/T259-2012《SF6气体密度继电器校验规程》规定：第4.5条密度继电器的接点电阻：密度继电器接点接通后其直流电阻值应不大于1Ω。

而测试其节点直流电阻最大的超过1000Ω，其余数值在10Ω左右，且监控后台并未见相关信号出现，拆开SF6表计，可见其内部氧化严重，表壳内存在大量的污物，如图1：2.2 SF6密度继电器的机构及工作原理在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表，不带指针及刻度的称为密度继电器或密度压力开关，有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

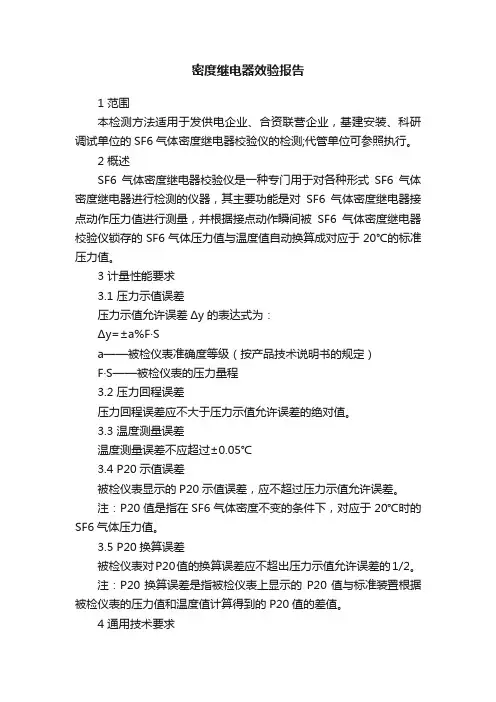

密度继电器效验报告1 范围本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。

2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。

3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为：Δy=±a%F·Sa——被检仪表准确度等级（按产品技术说明书的规定）F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。

3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差，应不超过压力示值允许误差。

注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。

3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。

注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。

4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。

4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。

4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。

4.3 显示值锁存功能检查当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。

5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。

各环节应满足如下要求：压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

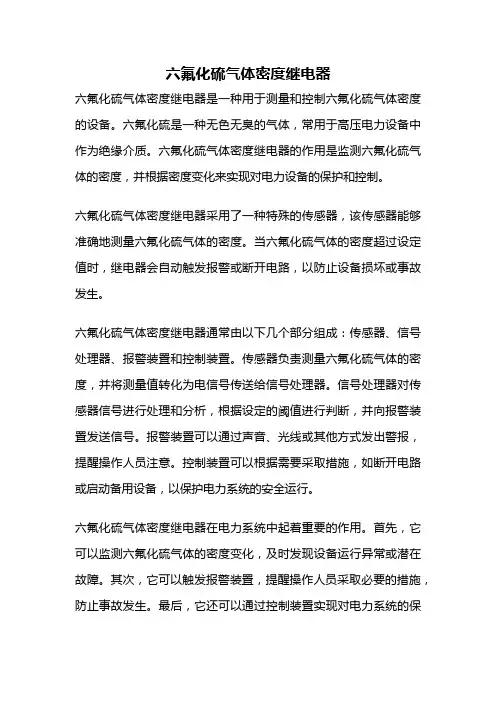

六氟化硫气体密度继电器六氟化硫气体密度继电器是一种用于测量和控制六氟化硫气体密度的设备。

六氟化硫是一种无色无臭的气体，常用于高压电力设备中作为绝缘介质。

六氟化硫气体密度继电器的作用是监测六氟化硫气体的密度，并根据密度变化来实现对电力设备的保护和控制。

六氟化硫气体密度继电器采用了一种特殊的传感器，该传感器能够准确地测量六氟化硫气体的密度。

当六氟化硫气体的密度超过设定值时，继电器会自动触发报警或断开电路，以防止设备损坏或事故发生。

六氟化硫气体密度继电器通常由以下几个部分组成：传感器、信号处理器、报警装置和控制装置。

传感器负责测量六氟化硫气体的密度，并将测量值转化为电信号传送给信号处理器。

信号处理器对传感器信号进行处理和分析，根据设定的阈值进行判断，并向报警装置发送信号。

报警装置可以通过声音、光线或其他方式发出警报，提醒操作人员注意。

控制装置可以根据需要采取措施，如断开电路或启动备用设备，以保护电力系统的安全运行。

六氟化硫气体密度继电器在电力系统中起着重要的作用。

首先，它可以监测六氟化硫气体的密度变化，及时发现设备运行异常或潜在故障。

其次，它可以触发报警装置，提醒操作人员采取必要的措施，防止事故发生。

最后，它还可以通过控制装置实现对电力系统的保护和控制，确保系统的安全稳定运行。

六氟化硫气体密度继电器的使用可以提高电力系统的可靠性和安全性。

通过实时监测六氟化硫气体的密度变化，可以预防设备故障和事故发生，减少停电时间和维修成本。

同时，它还可以帮助运维人员进行设备状态监测和故障诊断，提高设备的维护效率和运行可靠性。

除了在电力系统中的应用，六氟化硫气体密度继电器还可以在其他领域发挥作用。

例如，在化工工艺中，六氟化硫气体常用于制造特种材料和化学品，密度继电器可以用于监测和控制工艺过程中的气体密度，确保生产过程的稳定和安全。

在实验室中，六氟化硫气体密度继电器也可以用于测量和控制实验装置中气体的密度，保证实验结果的准确性和可重复性。

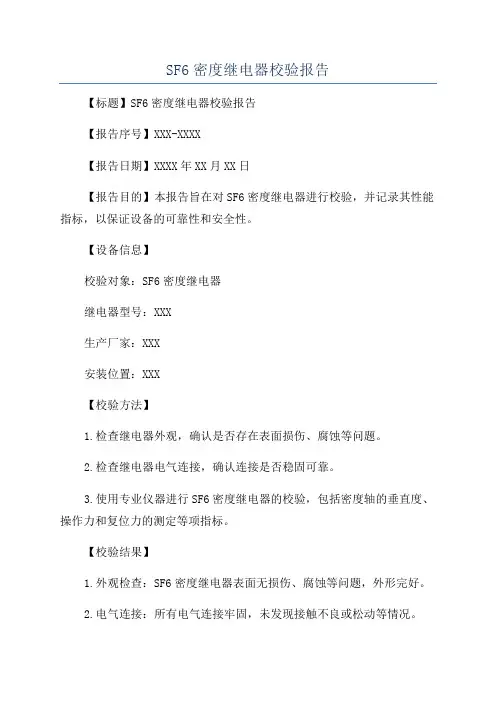

SF6密度继电器校验报告
【标题】SF6密度继电器校验报告
【报告序号】XXX-XXXX
【报告日期】XXXX年XX月XX日
【报告目的】本报告旨在对SF6密度继电器进行校验，并记录其性能指标，以保证设备的可靠性和安全性。

【设备信息】
校验对象：SF6密度继电器
继电器型号：XXX
生产厂家：XXX
安装位置：XXX
【校验方法】
1.检查继电器外观，确认是否存在表面损伤、腐蚀等问题。

2.检查继电器电气连接，确认连接是否稳固可靠。

3.使用专业仪器进行SF6密度继电器的校验，包括密度轴的垂直度、操作力和复位力的测定等项指标。

【校验结果】
1.外观检查：SF6密度继电器表面无损伤、腐蚀等问题，外形完好。

2.电气连接：所有电气连接牢固，未发现接触不良或松动等情况。

3.密度轴的垂直度：经测定，SF6密度继电器的密度轴垂直度为X度，符合要求。

4.操作力的测定：经测定，SF6密度继电器的操作力为XN，符合要求。

5.复位力的测定：经测定，SF6密度继电器的复位力为XN，符合要求。

【校验结论】根据以上综合校验结果，SF6密度继电器在校验过程中
的各项性能指标均符合要求，继电器正常工作，无需更换或修理。

【存在问题】校验过程中未发现任何问题。

【校验人员签字】【校验日期】
【审核人员签字】【审核日期】。

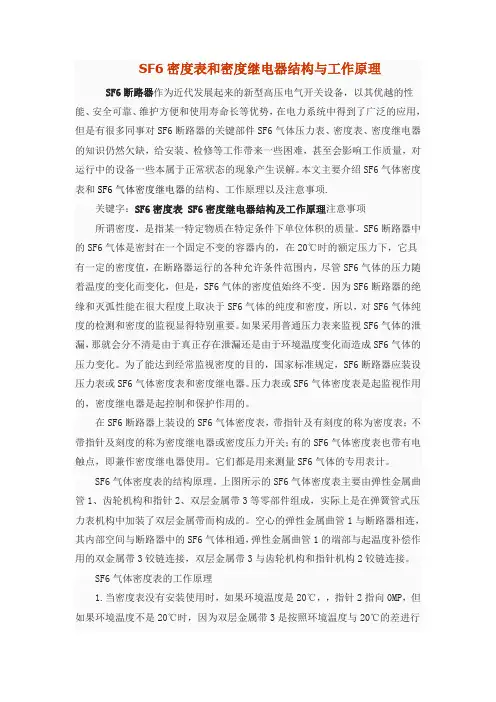

SF6密度表和密度继电器结构与工作原理SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。

本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项.关键字：SF6密度表 SF6密度继电器结构及工作原理注意事项所谓密度，是指某一特定物质在特定条件下单位体积的质量。

SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。

因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。

如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。

为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。

压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。

在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

它们都是用来测量SF6气体的专用表计。

SF6气体密度表的结构原理。

上图所示的SF6气体密度表主要由弹性金属曲管1、齿轮机构和指针2、双层金属带3等零部件组成，实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。

空心的弹性金属曲管1与断路器相连，其内部空间与断路器中的SF6气体相通，弹性金属曲管1的端部与起温度补偿作用的双金属带3铰链连接，双层金属带3与齿轮机构和指针机构2铰链连接。

SF6密度继电器表的使用状况分析黄烜城储海军陈迟韩文建（江苏方天电力技术有限公司，南京，211102）摘要：近年来由于GIS设备的增多，SF6密度继电器表由于结构缺陷、使用安装方式不正确等问题导致电力设备故障的事情时有发生。

由于SF6密度继电器表的选配是由GIS厂家选定的，这就有可能导致部分有设计缺陷的SF6密度继电器表与厂家设备一起成批量的在电力系统设备上出现，并导致同类的电气故障发生。

如何通过正确的检测方法确认并更换这些有缺陷的表计是我们必须重视的问题，近年来省内通过检测虽然发现了许多存在问题，但是相关参考标准中却缺乏明确的判断依据，据此笔者提出一些解决方法。

关键词：SF6 密度继电器表、校验、故障1、概述SF6密度继电器表是电力系统中重要的保护和控制元件，如果GIS发生故障，将会对系统造成很大的危害。

要确保GIS设备的可靠运行，就必须经常监视GIS 的各项指标。

特别是SF6气体的密度，必须到达到相关标准的规定，才能使GIS 长期保持良好的工作状态。

近年来伴随GIS设备的增多，由于SF6密度继电器表表1【4】.相关故障统计从表1统计数据来看省内2011年与SF6密度监测设备相关的电力系统故障已经占系统故障总量的40%，其中直接故障占总数的13.3%。

该类SF6密度继电器表在省内使用率为25.43%，但检测不合格率却高达30%-40%，情况的严重性可见一斑。

虽然新国标为SF6密度继电器表的检测提供了一定的参考标准，但是由于缺乏一些关键的参数，导致现场执行时在某些关键问题上会与厂家产生分歧。

2、使用状况及问题分析2.1 省内现状图1为笔者近期在江苏省内部分220kV变电站内随机拍摄的运行中设备上所使用的SF6密度继电器表。

这些表计都存在同样的问题，内部机构氧化严重（图中红圈部分为铜的氧化产物），表壳内存在大量的污物。

从开关的生产的年份看，这些SF6密度继电器表的投入使用年限均在6-8年左右。

图1.苏州城区、淮安郊区220kV变电站省内相关统计数据表明部分使用年限在4年以上的该类型SF6密度继电器表存在接点不通；表面指示压力不准确（严重超出误差允许范围）；指针在移动过程中存在严重的滞针、跳针现象等问题，不合格比例接近50%。

SF6密度继电器表的使用状况分析黄烜城陈迟储海军韩文建（江苏方天电力技术有限公司，南京，211102）摘要：2011年与SF6密度监测设备相关的电力系统故障已经占系统故障总量的40%，其中直接由于SF6密度继电器造成的故障占总数的13.3%。

文章中的密度继电器表在省内占有率为25.43%。

但是表计的检测不合格率却达到30%-40%。

给电力系统的安全稳定运行埋下了一定的隐患。

新的国标为SF6密度继电器表的检测提供了一定的参考标准，但是由于缺乏一些关键的参数，导致现场执行时关键问题上会与厂家产生分歧。

关键词：SF6 密度继电器表标准1、概述SF6密度继电器表是电力系统中重要的保护和控制元件，如果GIE（SF6气体绝缘设备）发生故障，将会对系统造成很大的经济损失，要保证GIE运行的可靠性，就必须经常监视GIE的各项指标。

特别是SF6气体的密度，必须到达有关标准的规定，才能使GIE长期保持良好的工作状态。

近年来由于GIE成规模设备的增多，SF6密度继电器表由于结构缺陷、使用安装方式不正确等问题导致电力系统故障的事情时有发生。

2、密度继电器表的结构及原理分析密度是指某一特定物质在特定条件下单位体积的质量。

GIE（SF6气体绝缘设备）中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在设备运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。

当设备的密封性能不好而SF6气体发生泄漏时，其密度和压力就会发生变化。

因为SF6GIE的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体密度的监控显得特别重要。

国家标准规定，GIE应装设压力表或SF6气体密度表和密度继电器。

图1所示为SF6气体密度表原理结构。

它实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。

图1 SF6气体密度表的结构1—弹性金属曲管；2—齿轮机构和指针；3—双层金属带；4—压力增大时的运动方向；5—压力减小时的运动方向。

【内容摘要】针对运行中SF6气体密度继电器漏油问题，分析漏油的原因，提出改良意见。

【关键词】SF6气体密度继电器、漏油、改良1引言SF6电气产品已广泛应用在电力部门，工矿企业，促进了电力行业的快速开展。

保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。

SF6电气产品的灭弧介质和绝缘介质是SF6气体，不能发生漏气，假如发生漏气，就不能保证SF6电气产品可靠安全运行。

所以监测SF6电气产品的SF6密度值是十分必要的。

现在用来监测SF6密度普遍采用一种机械的指针式密度继电器，具有当SF6电气产品发生漏气时能够报警与闭锁功能，还有现场显示密度值的性能。

为了提高其抗振性，一般都充有硅油。

但在我们工作中常会遇到SF6气体密度继电器出现漏油现象。

另据相关报道和反映，SF6气体密度继电器漏油问题是个普遍现象，全国每个供电局都会遇到。

有的密度继电器投入运行还不到一年就已发生漏油现象。

而发生漏油现象的充油型密度继电器包括所有其生产厂家，无论进口的，还是国产的。

相对而言，进口的密度继电器发生漏油现象的机率比国产的要小，进口的密度继电器发生漏油现象的年限比国产的要长。

总之，充油型密度继电器发生漏油现象是个十分普遍的问题。

2密度继电器漏油的危害性我们经过调查发现，该形式的密度继电器一般采用游丝型电接点，虽然增加了磁助式吸力，对接点的可靠闭合有帮助。

但是其触点〔报警或闭锁〕闭合时，其闭合力仅靠触头游丝的微小力，即使加上磁助式力，也还是很小，因此极其怕振。

为了提高其抗振性，一般都充有防振用的硅油。

如果一旦发生漏油现象，将会给SF6电气设备带来潜在的安全危害性。

危害一：由于其内部的防振油渗漏完了，其阻尼作用将消失，如此其抗振性能将大大下降。

在开关分合闸强烈冲击后，会出现指针卡死、接点永远失效〔不动作或一直动作〕、偏差超标等故障；危害二：由于该形式密度继电器其接点为磁助式电接点，本身触头闭合力小，时间稍长，触头一氧化，接点就会不通或接触不可靠。

SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。

正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。

三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。

四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。

3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。

如果指针指示在红色区域时，SF6开关将断开操作。

注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。

五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

SF6断路器的气体密度继电器分析摘要：SF6密度继电器使用中，凭借断路器功能可以为整体电力系统运行提供保障，并能够在此基础上针对电网数据进行控制，以便整体电气设备运行环境稳定。

所以，SF6密度继电器质量的好坏直接影响了地区电网环境的可靠性，只有确保定期校验和维修工作能够落实有效，才能够避免地区电力运行环境受到影响。

本文根据SF6密度继电器现场校验的原理展开分析，在明确校验工作的流程和必要性同时，期望能够为后续电网系统建设提供良好参照。

关键词：SF6密度继电器；高压开关设备；现场校验；必要性一、SF6密度继电器校验原理概述SF6密度继电器是当前工业过程测量与系统控制压力的专用仪器，在功能使用中，不但具备良好的绝缘性能，同时更能够凭借内部气体的化学稳定性，确保整体元件应用具备安全稳定的优势，所以在电力系统构建中应用也较为广泛。

期间，SF6密度继电器在压力输入到设定值时，能够及时进行警报，并基于内部元件的灵敏性进行控制，由此在二位式压力控制器环境中，能够及时起到通断作用，并可以为被控压力环境提供相对精细的控制平台。

其次，根据SF6密度继电器密闭容器的环境，内部气体压力通常会随着周边环境温度的变化而变化，为了避免统计工作出现偏差，通常会将环境温度为20度时的SF6作为标准压力值进行分析，也由此可见，在落实校验工作时，必须确保SF6密度继电器受环境影响的参数具备识别条件，这样才能够在不同的温度环境中进行压力检测，在经过换算之后便能够根据差异值评定SF6密度继电器的工作性能。

二、SF6密度继电器校验的必要性SF6气体密度继电器是改进型的电接点压力表，一般都能实现测量和开关一体化。

按结构型式可分为指示型和非指示型两种；按螺纹安装方式分为径向安装和轴向安装；按结构原理分为弹簧管式、波纹管式和数字式；按仪表耐震要求分为表壳内充油和不充油式；按接点形式分为磁助直接作用式和微动开关式。

目前我国主要使用的是表壳内不充油指针式波纹管微动开关SF6气体密度继电器。
