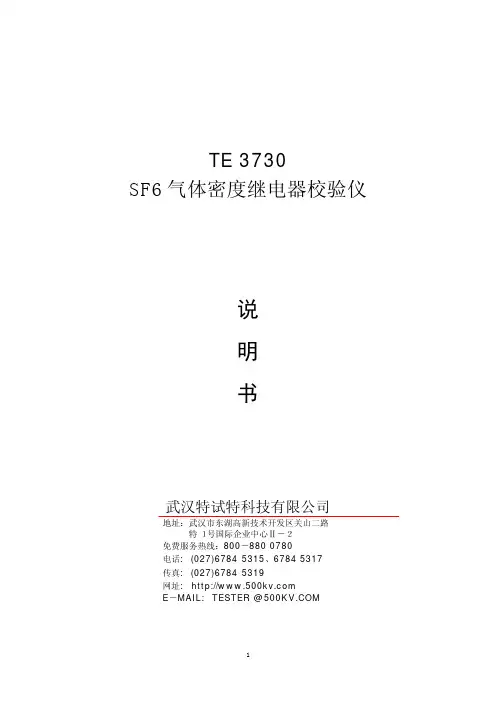

TE 3730SF6气体密度继电器校验仪说明书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路 特1号国际企业中心Ⅱ-2 免费服务热线:800-880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E-MAIL:****************第一部分 使用说明 一、概述 SF6电气产品已广泛用在电力部门、工矿企业,促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
SF6气体密度继电器是SF6电气开关的关键元件之一,它用来检测SF6电气设备本体中SF6气体密度的变化,它的性能好坏直接影响到SF6电气设备的可靠安全运行。
安装于现场的SF6气体密度继电器因不经常动作,经过一段时期后常出现动作不灵活或触点接触不良的现象,有的还会出现温度补偿性能变差,当环境温度变化时容易导致SF6气体密度继电器误动作。
因此电力部制定的DL/T596--1996《电力设备预防性试验规程》中明确规定:各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。
从实际运行情况来看,对现场的SF6气体密度继电器进行定期校验是防患于未然,保障电力设备安全可靠运行的必要手段之一。
TE3730型SF6密度继电器校验仪,是一种智能化的SF6密度继电器校验仪器。
该校验仪采用嵌入式微处理器,能对各种SF6密度继电器进行性能校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。
主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统,为SF6电气产品的生产、安全运行、预试和维护提供方便。
在密封容器中,一定温度下的SF6气体压力可代表SF6气体密度。
为了能够统一,习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。
所以,SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。
在现场校验时,不同的环境温度下,测量到的压力值都要换算到其对应20℃时的标准压力值,从而判断该SF6气体密度继电器的性能。

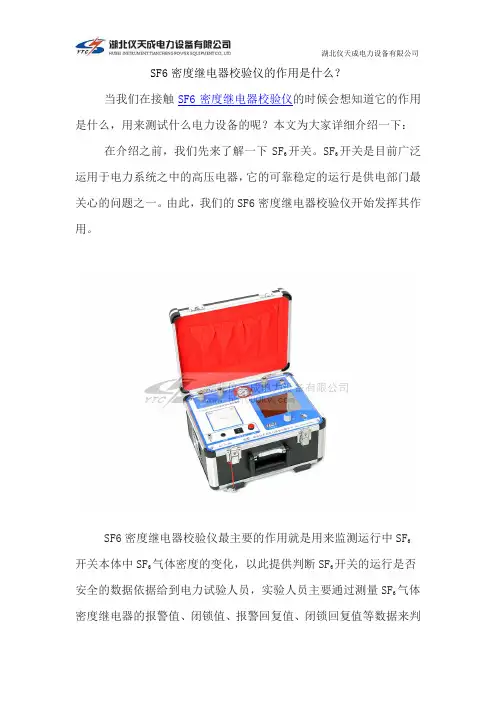

SF6密度继电器校验仪的作用是什么?当我们在接触SF6密度继电器校验仪的时候会想知道它的作用是什么,用来测试什么电力设备的呢?本文为大家详细介绍一下:在介绍之前,我们先来了解一下SF6开关。
SF6开关是目前广泛运用于电力系统之中的高压电器,它的可靠稳定的运行是供电部门最关心的问题之一。
由此,我们的SF6密度继电器校验仪开始发挥其作用。
SF6密度继电器校验仪最主要的作用就是用来监测运行中SF6开关本体中SF6气体密度的变化,以此提供判断SF6开关的运行是否安全的数据依据给到电力试验人员,实验人员主要通过测量SF6气体密度继电器的报警值、闭锁值、报警回复值、闭锁回复值等数据来判定SF6开关的安全度。
可见,SF6密度继电器校验仪的性能好坏直接影响着SF6开关的运行安全。
据了解,由于不常动作,现场运行的SF6气体密度继电器经过一段时间后就会经常出现动作不灵活、触点接触不良等现象,还有的会出现补偿性能变差,当环境温度突变时,经常容易导致SF6密度继电器出现错误动作。
因此《电力设备预防性试验规程》就此作出了规定:使用SF6开关的单位应定期对SF6气体密度继电器进行校验。
从安全使用电力设备的角度来说,定期对高压电器进行效验是非常有必要的。
SF6密度继电器校验仪是一种比较智能的校验仪器。
正是因为校验仪采用了高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验,在做试验时才能准确测量出SF6开关信号动作时当前温度下的压力值,使测试精度更高,稳定性更强。
更因为仪器电子数字化的智能处理,使得仪器自动完成任意环境温度对20℃时的标准压力换算。
该测试仪是供电部门的非常实用可靠的理想选择!除此之外,仪器还具有打印、存储和U盘转存功能,同时自动识别测试过程中的故障。
为供电部门电力工作者大大提升了工作效率,降低安全隐患,同时也很好的体现了仪器智能化的特点。
SF6气体密度继电器的现场校验摘要:SF6气体密度继电器是用于监测气体压力的元件,其性能的好坏关系到设备的安全运行,因此要对其进行定期性的校验。
本文讲述了SF6气体密度继电器校验的必要性、方法以及注意事项等,供校验人员参考。
关键词:密度继电器校验1 密度继电器校验的必要性由于SF6气体是强负电性气体,因此其气体分子能够迅速捕捉自由电子而形成负离子,吸收电子能量,而负离子导电作用迟缓,能够加速电弧间隙介质强度的恢复,从而具有优越的绝缘以及灭弧性能。
随着社会的发展,使用SF6气体作为绝缘介质的设备也越来越多,在各种大容量高电压的设备上应用广泛。
其中决定SF6气体的电气强度、灭弧性能的关键在于SF6气体的密度。
一旦电气设备中的SF6气体出现泄漏,密度随之下降,电气设备的绝缘强度和断路器的开断容量等都会严重下降。
由于电气设备本身发生气体泄漏的机率很小,年泄漏率小于 1%,故密度继电器不会经常动作,经过长时间后可能会导致动作不灵活或触点接触不良,甚至出现温度补偿性能变差的现象,当随温度变化的气体压力需要进行温度补偿时而不能可靠动作,就会造成指示的偏差错误甚至接点闭合误动,发出错误信号使继电器误动作。
对于运行中的电气设备,SF6气体密度继电器是反映设备内部SF6气体密度的唯一元件,其关系着系统的安全运行,因此,需要定期对其进行校验。
2 密度继电器的原理密度,是指某一特定物质在特定条件下单位体积的质量。
在电气设备内部,SF6气体相当于是密封在一个固定不变的容器内,在一定温度下的气体压力可以代表气体的密度。
在现场应用中,为了统一通常以20℃的气体压力作为密度的标准值。
在电气设备运行的各种允许条件范围内,当SF6气体在体积以及质量不变(气体不发生泄漏的理想状态)的情况下,尽管SF6气体的压力会随着温度的变化而变化,但是,SF6气体的密度值始终不变,如果采用普通压力表来监视SF6气体的泄漏,那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化,所以需要采用带有密度继电器的密度表,同时除了起监视密度变化的作用外,密度继电器还起控制与保护的作用。
sf6气体密度继电器校验方法嗨,小伙伴们!今天咱们来聊聊SF6气体密度继电器的校验方法呀。
SF6气体密度继电器可是个很重要的小物件呢。
那校验它的时候呀,我们得先把工具啥的准备好。
校验仪得是那种靠谱的哦。
在开始校验之前,要确保设备处于安全的状态。
比如说,要把相关的电路断开,防止在操作过程中出现意外触电之类的危险情况。
这就像是我们出门前要检查门窗有没有关好一样,安全第一嘛。
然后呢,我们要把密度继电器从设备上小心地拆下来。
这一步可不能太粗鲁啦,就像对待一个小宝贝一样,轻拿轻放。
拆下来之后,要把它和校验仪连接好。
连接的时候要保证接口对接准确,不能有松动或者漏气的情况哦。
接下来就是正式的校验啦。
一般校验仪会有一些操作界面,我们要按照上面的提示进行操作。
比如说,设置一些参数之类的。
这有点像我们在手机上设置闹钟一样,得按照自己的需求来调整那些数字。
在校验过程中,要密切关注校验仪显示的数据。
如果数据出现异常波动,那可就要好好检查检查是哪里出问题啦。
校验完了之后呢,我们要把数据记录下来。
这就像我们上学的时候记笔记一样重要哦。
记录的数据可以帮助我们分析密度继电器的状态是否正常。
如果数据不符合标准,那可能就需要对密度继电器进行调整或者维修啦。
最后呀,把校验好的密度继电器再小心地装回设备上。
装回去的时候也要注意安装的牢固性,可不能让它在设备里晃悠呢。
总之呢,SF6气体密度继电器的校验虽然有一些步骤要注意,但只要我们细心、耐心地去做,就能够很好地完成校验工作啦。
这样就能保证设备的正常运行,就像给设备吃了一颗定心丸一样呢。
目录一、概述 (1)1.1仪器外形 (1)1.2主要特点 (2)二、技术指标 (4)三、工作原理 (3)四、仪器的安装 (5)4.1配件检查 (6)4.2电池的充电 (6)五、仪器的操作 (7)5.1显示说明 (7)5.2按键说明 (7)5.3功能菜单及设置 (8)1、密度继电器 (8)2、密度表 (12)3、压力表 (15)4、数据查询 (17)5、系统设置 (18)六、测试步骤 (18)七、注意事项 (21)八、注意事项 (21)8.1术语和定义 (22)8.2过渡接头 (24)8.3部分密度继电器连接示意图 (26)一概述SF 6气体密度继电器是用来监测运行中SF 6开关本体中SF 6气体密度变化的重要元件,现场运行的SF 6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF 6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定:各SF 6开关使用单位应定期对SF 6气体密度继电器进行校验。
TP206型SF6密度继电器校验器是依据国家能源局最新发布的《DL/T259-2012:六氟化硫气体密度继电器校验规程》研发。
1.1仪器外形。
1、前面板介绍图1.1.1液晶屏触点测量接口充电指示灯开关(1)触点测量接头:此接口通过仪器配置的连接线连接至待测密度继电器的输出接点;(2)充电指示:当外接充电器对仪器进行充电时,该指示灯将点亮;2、后面板介绍图1.1.2(1)进气:设备测量供气接口,最大进气压力为1MPa;(2)出气:此接口连接待校验的密度继电器、密度表或者压力表;(3)排气:设备测量过程中以及测量结束后的余气排出接口;出气进气USB 接口电源打印机出气(4)USB:可以通过该接口将测量结果导出至U盘;(5)电源:仪器总电源按钮;1.2主要特点•密度继电器校验仪采用高性能单片机进行检测与控制,核心元器件采用进口元件,精度高,重复性好,可靠性高。

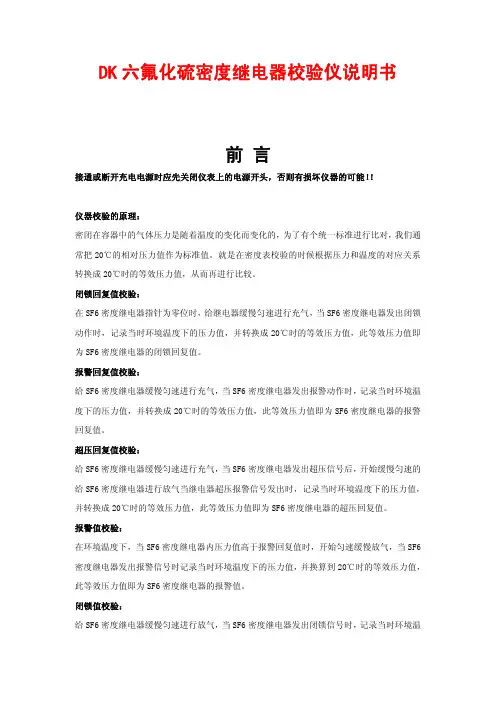

DK 六氟化硫密度继电器校验仪说明书前 言接通或断开充电电源时应先关闭仪表上的电源开头,否则有损坏仪器的可能! !仪器校验的原理: 密闭在容器中的气体压力是随着温度的变化而变化的, 为了有个统一标准进行比对, 我们通 常把 20℃的相对压力值作为标准值。
就是在密度表校验的时候根据压力和温度的对应关系 转换成 20℃时的等效压力值,从而再进行比较。
闭锁回复值校验: 在 SF6 密度继电器指针为零位时, 给继电器缓慢匀速进行充气, 当 SF6 密度继电器发出闭锁 动作时,记录当时环境温度下的压力值,并转换成 20℃时的等效压力值,此等效压力值即 为 SF6 密度继电器的闭锁回复值。
报警回复值校验: 给 SF6 密度继电器缓慢匀速进行充气, 当 SF6 密度继电器发出报警动作时, 记录当时环境温 度下的压力值,并转换成 20℃时的等效压力值,此等效压力值即为 SF6 密度继电器的报警 回复值。
超压回复值校验: 给 SF6 密度继电器缓慢匀速进行充气, 当 SF6 密度继电器发出超压信号后, 开始缓慢匀速的 给 SF6 密度继电器进行放气当继电器超压报警信号发出时,记录当时环境温度下的压力值, 并转换成 20℃时的等效压力值,此等效压力值即为 SF6 密度继电器的超压回复值。
报警值校验: 在环境温度下,当 SF6 密度继电器内压力值高于报警回复值时,开始匀速缓慢放气,当 SF6 密度继电器发出报警信号时记录当时环境温度下的压力值,并换算到 20℃时的等效压力值, 此等效压力值即为 SF6 密度继电器的报警值。
闭锁值校验: 给 SF6 密度继电器缓慢匀速进行放气, 当 SF6 密度继电器发出闭锁信号时, 记录当时环境温度下的压力值,并转换成 20℃时的等效压力值,此等效压力值即为 SF6 密度继电器的闭锁 值。
超压值校验: 给 SF6 密度继电器缓慢匀速进行充气, 当 SF6 密度继电器发出超压信号时, 记录当时环境温 度下的压力值,并转换成 20℃时的等效压力值,此等效压力值即为 SF6 密度继电器的超压 值。

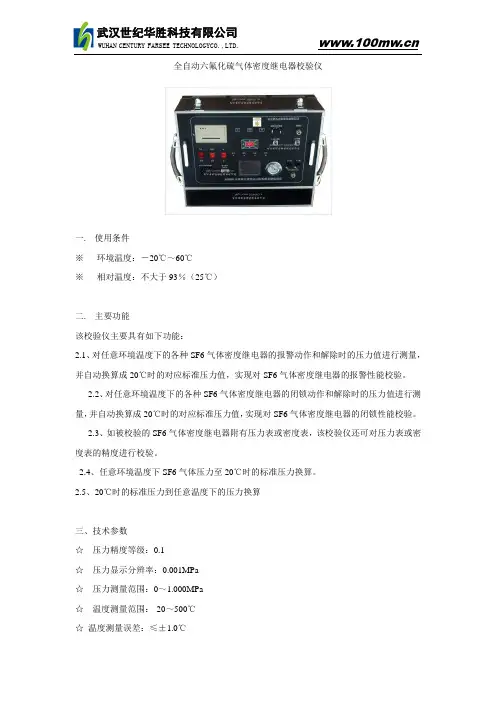

全自动六氟化硫气体密度继电器校验仪
一. 使用条件
※环境温度:-20℃~60℃
※相对温度:不大于93%(25℃)
二. 主要功能
该校验仪主要具有如下功能:
2.1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的报警性能校验。
2.2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的闭锁性能校验。
2.3、如被校验的SF6气体密度继电器附有压力表或密度表,该校验仪还可对压力表或密度表的精度进行校验。
2.4、任意环境温度下SF6气体压力至20℃时的标准压力换算。
2.5、20℃时的标准压力到任意温度下的压力换算
三、技术参数
☆压力精度等级:0.1
☆压力显示分辨率:0.001MPa
☆压力测量范围:0~1.000MPa
☆温度测量范围:-20~500℃
☆温度测量误差:≤±1.0℃
☆工作原理:采用气囊法自动加压,无需外接气源,无需手动加压升、降压力稳定性:触摸屏按键输入
☆整机功耗:< 50W,15kg。
SF6气体密度继电器校验仪检测方法1 范围本检测方法适用于发供电企业、合资联营企业,基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。
2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器,其主要功能是对SF6气体密度继电器接点动作压力值进行测量,并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。
3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为:Δy=±a%F·Sa——被检仪表准确度等级(按产品技术说明书的规定)F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。
3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差,应不超过压力示值允许误差。
注:P20值是指在SF6气体密度不变的条件下,对应于20℃时的SF6气体压力值。
3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。
注:P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。
4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。
4.2.1 仪表上的阀门旋钮、开关、连接(插)件等应标注名称,装配牢靠,功能正常,不应有松动和损坏现象。
4.2.2 仪表显示值及符号应清晰,不应有缺笔画、叠字、亮度不均匀现象,面板不应有影响读数的缺陷。
4.3 显示值锁存功能检查当输入压力使某接点动作时,仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。
5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。
各环节应满足如下要求:压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

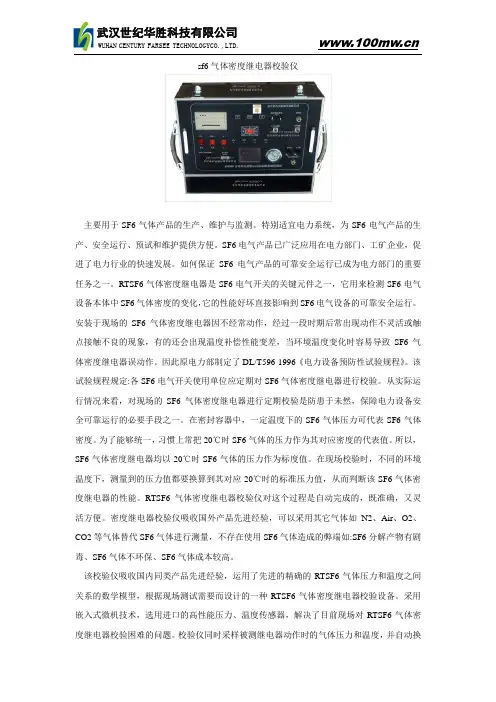

sf6气体密度继电器校验仪主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统,为SF6电气产品的生产、安全运行、预试和维护提供方便。
SF6电气产品已广泛应用在电力部门、工矿企业,促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
RTSF6气体密度继电器是SF6电气开关的关键元件之一,它用来检测SF6电气设备本体中SF6气体密度的变化,它的性能好坏直接影响到SF6电气设备的可靠安全运行。
安装于现场的SF6气体密度继电器因不经常动作,经过一段时期后常出现动作不灵活或触点接触不良的现象,有的还会出现温度补偿性能变差,当环境温度变化时容易导致SF6气体密度继电器误动作。
因此原电力部制定了DL/T596-1996《电力设备预防性试验规程》。
该试验规程规定:各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。
从实际运行情况来看,对现场的SF6气体密度继电器进行定期校验是防患于未然,保障电力设备安全可靠运行的必要手段之一。
在密封容器中,一定温度下的SF6气体压力可代表SF6气体密度。
为了能够统一,习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。
所以,SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。
在现场校验时,不同的环境温度下,测量到的压力值都要换算到其对应20℃时的标准压力值,从而判断该SF6气体密度继电器的性能。
RTSF6气体密度继电器校验仪对这个过程是自动完成的,既准确,又灵活方便。
密度继电器校验仪吸收国外产品先进经验,可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量,不存在使用SF6气体造成的弊端如:SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。
该校验仪吸收国内同类产品先进经验,运用了先进的精确的RTSF6气体压力和温度之间关系的数学模型,根据现场测试需要而设计的一种RTSF6气体密度继电器校验设备。
目录一、产品概述 ································································· - 2 -二、性能特点 ································································· - 2 -三、技术指标 ································································· - 4 -四、面板结构 ································································· - 5 -五、使用方法 ································································· - 5 -六、功能描述 ································································· - 8 -七、结束工作 ································································- 23 -八、配套工具软件使用方法···············································- 23 -九、注意事项 ································································- 33 -十、保管和运输 ·····························································- 34 - 十一、附件清单 ·····························································- 35 - 附录一、SF6密度继电器过渡接头装箱图·······························- 36 -一、产品概述ZXMD-2000六氟化硫密度继电器校验仪是一种智能化的SF6密度继电器校验仪器。

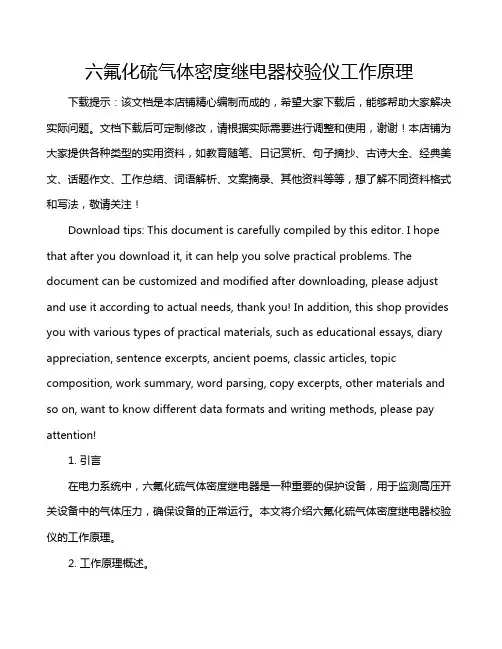

六氟化硫气体密度继电器校验仪工作原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在电力系统中,六氟化硫气体密度继电器是一种重要的保护设备,用于监测高压开关设备中的气体压力,确保设备的正常运行。
RTJD-II型SF6气体密度继电器校验仪一、产品概况RTJD- II型SF6气体密度继电器校验仪是我公司研制出的目前国内外功能最强,性能最好,体积特小,使用最方便的密度继电器校验仪器,其采用嵌入式微机技术,可以在任意有效范围内对SF6密度继电器、压力表进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器、压力表精度的校验;满足 DL/T596-1996《电力设备预防性试验规程》、《防止电力生产重大事故的二十五项重点要求》对SF6气体密度继电器进行定期校验的要求;是SF6 密度继电器校验工作的必备仪器。
二、产品技术要求一)、产品功能特点:● 支持任意温度下SF6气体压力至20℃时的标准压力换算与20℃时的标准压力到任意温度下的压力换算功能● 支持密度继电器的报警、闭锁发生与解除性能校验● 支持双闭锁型密度继电器校验、数字式密度继电器校验、现场无须拆卸可直接进行校验的功能● 整个校验全中文和声音提示,大屏幕中文汉字菜单,操作方便● 体积更小,重量更轻,便于携带● 进口微型快速逆止阀,操作简便,防止管路进入水份、空气、杂质● 仪器装有智能电压保护器系统,误接220V电压也不会损坏校验仪,使用更安全● 双路温度测量,直接采样,测量更准确● 仪器带有RS232或USB接口,支持数据分析软件● 支持海量存储、可查询历史记录、内置打印机,随时打印测试结果● 仪器自诊断功能,当出现接线错误时,可以进行提示● 交直流两用,内置锂电池,过充保护二)、产品技术参数:1. 工作电压:AC220V、50Hz2. 仪器功率:50W3. 仪器精度:0.2级4. 压力显示分辨率:0.001MPa5. 压力校验范围:0~1.0MPa6. 环境温度显示分辨率:0.1C7. 环境温度测量范围:-50℃~150℃8. 工作湿度:90%RH9. 校验对象:单报警、单闭锁、单报警单闭锁、单报警双闭锁10. 显示方式:320X240图形点阵单色液晶屏11. 操作方式:软键盘按键输入12. 打印机型:高速微型打印机13. 打印方式:汉字报表式打印14. 存储容量:可同时存储50次试验结果15. 外形尺寸:375X270X240(mm)16. SF6气体密度显示方式:被测环境下的压力、20℃时的等效压力。
YCMD SF6密度继电器测试仪使用说明书保定市源创电力设备制造有限公司目录一、仪器概述 (2)二、主要功能及特点 (2)三、主要技术参数 (3)四、操作方法 (4)五、钢瓶充气连接示意图 (14)六、注意事项 (16)七、标准配置 (17)八、售后服务 (17)一、仪器概述YCMD SF6密度继电器校验仪,是一种智能化全自动SF6密度继电器测试仪器。
该仪器采用微机技术,能对各种SF6密度继电器进行校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,也为SF6电气产品的生产、安全运行、预试和维护提供方便。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。
为了能够统一,习惯上常把20℃时SF6气体压力作为标度值。
在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,从而判断SF6密度继电器的性能。
YCMD SF6密度继电器校验仪对这个过程是自动完成的,既准确,又灵活方便。
本仪器除可对SF6密度继电器校验外,还具有对压力表、密度表进行校验和仪器自校的功能,这样不仅可以一机多用,还免除了仪器送检和返厂校验的难题。
二、主要功能及特点1.本校验仪采用高速单片机为核心的测控系统,自动化程度高、重复性好、可靠性高。
2.仪器可以测试相对和绝对压力两种继电器。
3.仪器采用进口彩色大屏幕液晶,人性化界面操作方便简单(5.7寸真彩屏)。
4.仪器在自动采集温度下对SF6密度继电器进行校验。
5.仪器有数据存储功能(可存储40组数据)并具有掉电数据保护功能,方便以后对测量数据的查询。
6.仪器可通过USB接口将测试数据上传PC机,自动生成专用测试数据表格。
7.仪器可对常温压力表和密度表进行校验,并报表式打印测试结果。
8.仪器管路全部采用快速接头,连接方便。
9.仪器内部具有时钟功能,也可在线对时钟进行修正。
10.仪器具有校验功能,以确保仪器的校验精度。
11.仪器采用高精度压力传感器和世界先进的压力控制元件。
SF6密度继电器检验仪产品说明书一、产品简介FS900型SF6密度继电器检验仪,是一种智能化全自动的SF6密度继电器检验仪器。
该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。
本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,它也可以对SF6密度表、压力表进行自动校验。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。
习惯上把20℃时SF6气体压力作为标准值。
在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,用以判断SF6密度继电器的性能。
二、SF6密度继电器检验仪性能特点1、继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大,数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。
2、仪器能对指针式和电子式密度继电器进行全自动校验。
3、密度继电器1~3组接点的初始状态为任意形式(常开或常闭),可同时测量 1~3组接点的响应值和恢复值,因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。
4、仪器采用320×240大屏幕彩色显示,中文操作,使用简单方便。
5、测量时仪器同时显示当前压力、对应20时的压力、环境温度。
解决了SF6密度继电器现场校验的难题。
6、测试过程为自动测量,避免了由于人为因素而产生的误差。
7、仪器可存储500组测量数据并永久保存不丢失,使每一次测量都有追溯性。
8、集成RS-232接口及USB口,可通过PC自动生产测试数据表格。
9、仪器可以在任意环境温度下对常温压力表和密度表进行校验。
10、仪器管路全部采用进口快速接头,连接方便而且漏气率小。
11、仪器内部具有时钟功能,可随时对时钟进行修正。
sf6密度继电器校验仪的作用是什么?
sf6密度继电器校验仪(也称为SF6气体密度校验仪)的主要功能是监视操作期间SF6开关体内SF6气体密度的变化,以便提供数据来确定SF6开关的操作对于电力测试仪是否安全。
测试仪主要通过SF6气体密度继电器的报警值,阻塞值,报警返回值,阻塞返回值等数据进行测量,以确定SF6开关的安全性。
可以看出, sf6密度继电器校验仪的性能直接影响到SF6开关的操作安全性。
据了解,由于动作不频繁,现场运行的SF6气体密度继电器在一段时间后往往会出现动作不灵活,接触不良的情况,补偿性能也较差。
通常很容易导致SF6密度继电器发
生故障,因此,《电力设备预防性试验规定》规定:使用SF6开关的机组应定期检查SF6气体密度继电器,从安全使用电气设备的角度出发,有必要对高压电器进行定期检查。
sf6密度继电器校验仪是一种相对智能的校准仪器。
正是因为该校准器使用了高精度压力传感器和高速A / D转换器,并结合了32位高性能微处理器,才可以对各种SF6气体密度继电器进行性能验证。
激活SF6开关信号时,当前温度下的压力值使测试更准确,更稳定。
此外,仪器的电子数字智能处理功能使仪器能够将环境温度自动转换为20°C时的标准压力。
对于电源部门来说,此测试仪是一种非常实用且可靠的选择!此外,该仪器还具有打印,存储和U盘传输功能,同时在测试过程中自动识别故障。
大大提高了供电部门电力工作人员的工作效率,减少了潜在的安全隐患,也体现了智能仪器的特点。
DKMD-S SF6密度继电器校验仪信息来源:使用方法1.液晶显示说明本仪器采用320×240高分辨率灰色背光液晶显示屏LCD,即使在强烈日光下也能清晰显示。
参数设置及试验结果均显示在 LCD屏上。
全汉字操作界面,图形清晰,美观,易于操作。
2.旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标,它有三种操作:“左旋”,“右旋”,“点击选定”。
通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。
移动光标:通过左旋或右旋鼠标来移动光标,将光标移动到所要选择的选项上,“点击”旋钮即可选定此项。
数据输入:当需要修改或者输入数据时,将光标移动到需要修改数据的选项上,点击鼠标,即进入数据的修改操作(光标缩小至被修改的这一位上),左旋或右旋鼠标即进行该位的增减操作,点击鼠标确认该位的修改。
旋转鼠标进入下一位的修改。
逐位修改完毕后,光标增大为全光标,即退出数据的修改操作,此时可通过旋转鼠标将光标移走。
3.仪器使用说明密度继电器时请按图1的方式使用仪器配置的配件的连接好气现场校验SF6路与线路,进气管连接仪器测量口与气瓶,出气管连接出气口,测量气管连接仪器的测量口并通过公共接头(附录一○16)与待检测的SF6密度继电器的过渡接头(过渡接头详见附录一○1~○14),六芯测试线连接仪器与接线柜上相应的测试点。
图1根据测试目标,把配备的六芯测试线一头与仪器面板上的航插信号口相连接,带鳄鱼夹的那头根据测试信号分别与密度继电器的接线柜上的信号插座对接,不使用的鳄鱼夹需闲置,不要与其它鳄鱼夹接触。
测试一个信号时(单报警、单闭锁1或者单闭锁2三者其中之一)应只接相应的测试信号,并在操作界面上选择“单信号”,系统会自动识别。
如果需要执行的是压力表校验操作,则需要将待校验的压力表与仪器面板上的测量口相连接;如果需要执行的是系统压力值修正操作,则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接如图2所示。
全自动SF6密度继电器校验仪的操作步骤SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,它的具体操作步骤如下:连接好气路就可以开启气瓶上的阀门,打开仪器电源,系统初始化后进入主界面如下图3所示有“密度继电器校验”、“常温压力表校验”、“20度压力表校验”、“历史数据浏览”、“系统时钟调整”、“计算机通信”等功能。
左右旋转鼠标,光标可在各功能项之前随意切换,选中功能项,“点击选定”即可进入。
图3(一)SF6密度继电器的校验SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化,通常把20℃时的SF6的相对压力值作为标准值。
在现场校验时,一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值,从而判断密度继电器的性能。
闭锁回复值校验:在环境温度下,当SF6密度继电器为零压力时,给SF6密度继电器一定的速度缓慢充气,当SF6密度继电器的闭锁继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。
报警回复值校验:继续给SF6密度继电器以一定的速度缓慢充气,当密度继电器的报警继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的报警回复值。
报警值校验:在环境温度下,当SF6密度继电器内压力大于报警回复值时,以一定的速度缓慢放气,当SF6密度继电器的报警继电器动作时,记录当前环境温度下的压力值,并换算成20℃时的等效压力值,这个20度时的等效压力值就是SF6密度继电器的报警值。
闭锁值校验:继续给SF6密度继电器以一定的速度缓慢放气,当SF6密度继电器的闭锁继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
在主界面中光标选定“密度继电器校验”项、“点击选定”进入密度继电器校验程序,如图4所示:图4这是SF6密度继电器校验的参数设置界面。
SF6密度继电器校验仪SF6密度继电器校验仪
SF
6开关是电力系统广泛使用的高压电器,SF
6
开关的可靠运行已成为供用电
部门最关心的问题之一。
SF
6气体密度继电器是用来监测运行中SF
6
开关本体中
SF
6气体密度变化的重要元件,其性能的好坏直接影响到SF
6
开关的运行安全。
现
场运行的SF
6
气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、
触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度
突变时常导致SF
6
密度继电器误动作。
因此DL/T596-2005《电力设备预防性试验
规程》规定:各SF
6开关使用单位应定期对SF
6
气体密度继电器进行校验。
从实
际运行情况看,对现场运行中的SF
6
密度继电器、压力表进行定期校验也是非常
必要的。
本产品是一种智能化的SF
6
气体密度继电器校验仪器。
该校验仪采用高精度
压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF
6
气体密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并具有打印、存储和U盘转存功能,同时自动识别测试过程中的故障。
本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。
1.2 仪器功能
仪器主要功能是测量SF
6
气体密度继电器的报警值、闭锁值、报警回复值、闭锁回复值,测量过程可单闭锁测量和双闭锁测量,同时仪器有常温压力表校验和20度压力表校验的功能。
1.3 执行标准
序号标准名称
1 DL/T 259-201
2 六氟化硫气体密度继电器校验规程
2 DL/T 596-2005 电力设备预防性试验规程
3 GB/T 22065-2008 压力式六氟化硫气体密度控制器
4 GB/T 11287-2000 电气继电器
1.4 仪器特征
1.测试精度高:核心元器件采用进口器件,集成程度高、精度高、重复性好、
SF6密度继电器校验仪
可靠性高。
气
2.高度智能化:校验过程无需恒温室,在任意有效温度范围内均可对SF
6体
密度继电器、压力表进行校验。
运用压力与温度动态补偿算法,自动完成压力测量和20℃等效压力值转换,并显示当前温度下的压力、20℃时的等效压力,彻底解决SF
气体密度继电器现场校验难的难题。
6
3.功能强大:能同时测试一组报警信号、二组闭锁信号,并具有常温压力表校验和20度压力表校验功能。
4.人机界面友好:配置大屏幕中文液晶屏和旋转鼠标人机接口,操作简单、
界
面美观、所有参数及状态一目了然。
测试过程仪器自动完成,无需人工干预,避免繁琐的人工气路调节操作。
5.配套过渡接头全:本产品为便携式仪器,配备多种型号过渡接头,大多数
密度继电器校验的最佳型号开关密度继电器不用拆卸即可进行现场校验,是SF
6
选择。
6.耗气量少:校验过程中耗气量极少,不浪费SF
气体,测试成本低,无污
6
染。
7.支持数据存储:仪器内置存储器,即时保存试验结果,具有掉电数据保存
功
能,随时查询和打印历史试验数据。
8.支持报表打印:汉字报表式打印测试结果,并对试验结果进行智能分析。
9.时钟修改:具有在线修改系统时钟的功能。
10.U盘转存:支持U盘转存试验数据,通过PC机进行读取,操作简便快捷。
11.PC机软件功能强大:PC机应用软件功能强大,操作简单,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理。
SF6密度继电器校验仪
1.5 技术参数
1.工作电源:AC220V/50Hz
2.仪器功率:50W
3.仪器精度:0.2级
4.压力校验范围:0~1MPa
压力校验分辨力:0.001MPa
5.温度测量范围:-20℃~80℃
温度测量分辨力:0.1℃
6.工作湿度: 90%RH
7.校验对象:单报警、单闭锁、单报警单闭锁、单报警双闭锁
8.SF
气体密度显示方式:被测环境下的压力、20℃时的等效压力
6
9.显示方式:320×240液晶屏
10.操作方式:旋转鼠标(一键飞梭)输入
11.打印机型:高速微型打印机
12.打印方式:汉字报表式打印
13.存储容量:同时存储150组试验结果
14.主机尺寸:400×320×160(mm3) 质量:6.2kg
附件箱尺寸:400×370×200(mm3) 质量:4.8kg
SF6密度继电器校验仪1.6面板结构
图1.1面板结构图
1.进气口
2.放气口
3.压力表
4.测量口
5.信号接口
6.温度传感器
7.微型打印机8.电源插座9.电源开关
10.放气按钮11.复位按钮12.旋转鼠标
B接口14.对比度调节15.LCD显示屏。
