SF6密度继电器校验仪说明书

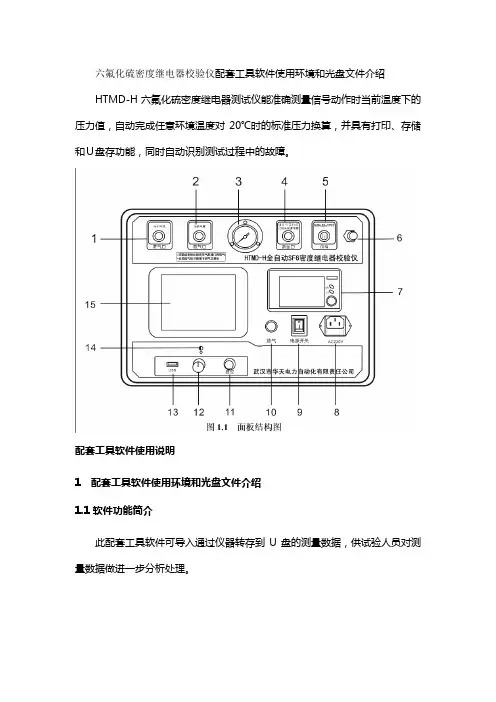

六氟化硫密度继电器校验仪配套工具软件使用环境和光盘文件介绍HTMD-H六氟化硫密度继电器测试仪能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并具有打印、存储和Ｕ盘存功能，同时自动识别测试过程中的故障。

配套工具软件使用说明1 配套工具软件使用环境和光盘文件介绍1.1软件功能简介此配套工具软件可导入通过仪器转存到U盘的测量数据，供试验人员对测量数据做进一步分析处理。

1.2软件特点●本软件为绿色软件，无需安装便可使用●支持所有的Windows系列操作系统，运行速度快，使用方便1.3运行环境硬件设备要求：建议使用赛扬533及以上CPU，512MB及以上内存、1GB 及以上可用硬盘空间。

支持软件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel，Word）。

1.4随机光盘文件打开随机配置的光盘，将光盘内的文件拷贝到本地计算机文件夹中，打开文件目录如图4.1所示。

图4.1 全自动SF6密度继电器校验仪光盘目录图标：CONFIG .INI为系统所需文件；图标：运行文件“全自动SF6密度继电器校验仪配套工具软件”，双击文件即可运行程序；图标：产品说明书。

2 软件使用说明2.1软件运行：双击，运行全自动SF6密度继电器校验仪配套工具软件，如图4.2所示。

初次运行，在Vista、Win 7、Win8 或更高版本的Windows系统中，请确保初次运行该程序时拥有管理员权限（右键程序，选择），若杀毒软件提示文件有风险，点击“允许程序运行”。

图4.2 全自动SF6密度继电器校验仪（软件界面）2.2导入数据：插上U盘，点击“导入数据”按钮，会弹出如图4.3所示的对话框，单击需导入的文件名，点击打开，进入导入成功界面，如图4.4所示。

图4.3 导入数据图4.4 数据导入成功界面2.3生成报表：选中其中一条测量数据，点击“生成报表”按钮，即可弹出对话框，如图4.5所示。

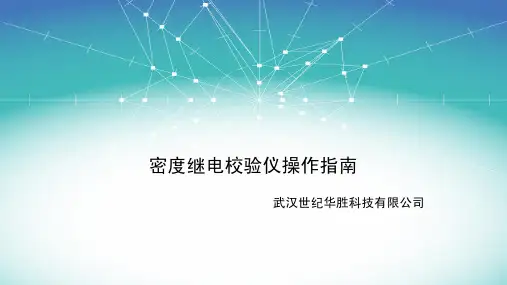

密度继电校验仪操作指南
武汉世纪华胜科技有限公司
1、检查确认各部连接正确后打开仪器电源进入如下初
始化界面。

经过大约20秒的延时后 按确认键直接进入功能选择菜单
进入下一个菜单 按其它键进入校验设备号和校员号设置
菜单
2、功能选择界面
按‘上’‘下’键换行，按‘确认’键进入所选行的对应菜单
3、接点状态选择界面
按‘上’‘下’键换行，按‘左’‘右’键改变‘常开’‘常闭’，按‘确认’键保存所有更改
4、密度继电器校验界面
• 4.1密度继电器种类选择界面 4.2 校验值设定界面
•
按‘上’‘下’键换行 该值作为校验值的对比值。

按‘确认’键 进入所选行的对应菜单 按‘上’‘下’键换行 按‘+1’‘-1’
和‘左移’‘右移’键修改数值，
按确认键保存所有新值并进入校验项目选择界面
4.3校验项目选择界面
按‘上’‘下’键换行，按‘确认’键进入所选行的对应菜单。

5、密度继电器充、放气校验测量界面5.1 接点一上升值和下降值校验
仪器进入自动校验，校验结束后界面底行的‘校中请等待’变为‘校　验OK 按确认键保存记
录’。

按‘+1’键打印。

按‘-1’键重新校验。

按‘上升’‘下降’键测量接点的升压值和降压
值。

按退出键返回到功能选择界面。

5.2接点二上升值和下降值校验
操作同“6、1 接点一上升值和下降值校验”
5.3接点一、接点二上升值和下降值校验
操作同“6、1 接点一上升值和下降值校验”。

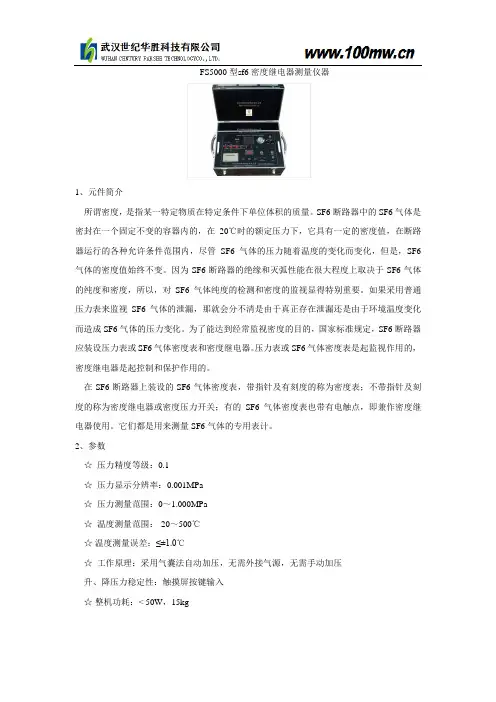

FS5000型sf6密度继电器测量仪器
1、元件简介
所谓密度，是指某一特定物质在特定条件下单位体积的质量。

SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。

因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。

如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。

为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。

压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。

在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

它们都是用来测量SF6气体的专用表计。

2、参数
☆压力精度等级：0.1
☆压力显示分辨率：0.001MPa
☆压力测量范围：0～1.000MPa
☆温度测量范围：-20～500℃
☆温度测量误差：≤±1.0℃
☆工作原理：采用气囊法自动加压，无需外接气源，无需手动加压
升、降压力稳定性：触摸屏按键输入
☆整机功耗：< 50W，15kg。

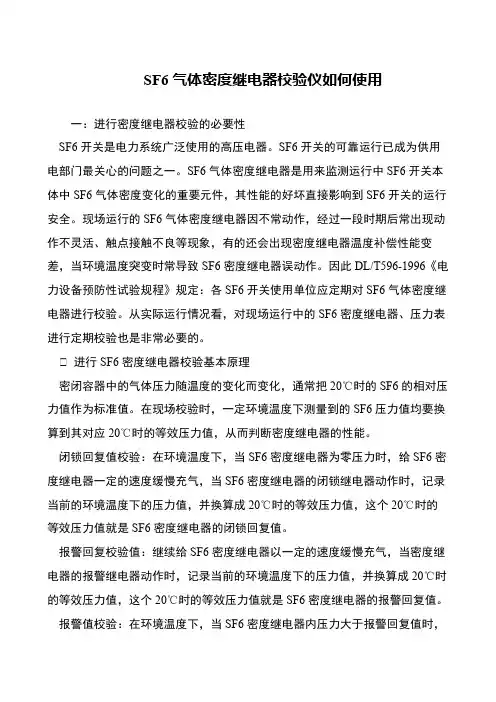

SF6气体密度继电器校验仪如何使用
一：进行密度继电器校验的必要性
 SF6开关是电力系统广泛使用的高压电器。

SF6开关的可靠运行已成为供用电部门最关心的问题之一。

SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。

现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

进行SF6密度继电器校验基本原理
 密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。

在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。

 闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。

 报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。

 报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，。

SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。

正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。

三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。

四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。

3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。

如果指针指示在红色区域时，SF6开关将断开操作。

注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。

五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

SF6气体密度继电器的现场校验摘要：SF6气体密度继电器是用于监测气体压力的元件，其性能的好坏关系到设备的安全运行，因此要对其进行定期性的校验。

本文讲述了SF6气体密度继电器校验的必要性、方法以及注意事项等，供校验人员参考。

关键词：密度继电器校验1 密度继电器校验的必要性由于SF6气体是强负电性气体，因此其气体分子能够迅速捕捉自由电子而形成负离子，吸收电子能量，而负离子导电作用迟缓，能够加速电弧间隙介质强度的恢复，从而具有优越的绝缘以及灭弧性能。

随着社会的发展，使用SF6气体作为绝缘介质的设备也越来越多，在各种大容量高电压的设备上应用广泛。

其中决定SF6气体的电气强度、灭弧性能的关键在于SF6气体的密度。

一旦电气设备中的SF6气体出现泄漏，密度随之下降，电气设备的绝缘强度和断路器的开断容量等都会严重下降。

由于电气设备本身发生气体泄漏的机率很小，年泄漏率小于 1％，故密度继电器不会经常动作，经过长时间后可能会导致动作不灵活或触点接触不良，甚至出现温度补偿性能变差的现象，当随温度变化的气体压力需要进行温度补偿时而不能可靠动作，就会造成指示的偏差错误甚至接点闭合误动，发出错误信号使继电器误动作。

对于运行中的电气设备，SF6气体密度继电器是反映设备内部SF6气体密度的唯一元件，其关系着系统的安全运行，因此，需要定期对其进行校验。

2 密度继电器的原理密度，是指某一特定物质在特定条件下单位体积的质量。

在电气设备内部，SF6气体相当于是密封在一个固定不变的容器内，在一定温度下的气体压力可以代表气体的密度。

在现场应用中，为了统一通常以20℃的气体压力作为密度的标准值。

在电气设备运行的各种允许条件范围内，当SF6气体在体积以及质量不变（气体不发生泄漏的理想状态）的情况下，尽管SF6气体的压力会随着温度的变化而变化，但是，SF6气体的密度值始终不变，如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化，所以需要采用带有密度继电器的密度表，同时除了起监视密度变化的作用外，密度继电器还起控制与保护的作用。

sf6气体密度继电器校验方法嗨，小伙伴们！今天咱们来聊聊SF6气体密度继电器的校验方法呀。

SF6气体密度继电器可是个很重要的小物件呢。

那校验它的时候呀，我们得先把工具啥的准备好。

校验仪得是那种靠谱的哦。

在开始校验之前，要确保设备处于安全的状态。

比如说，要把相关的电路断开，防止在操作过程中出现意外触电之类的危险情况。

这就像是我们出门前要检查门窗有没有关好一样，安全第一嘛。

然后呢，我们要把密度继电器从设备上小心地拆下来。

这一步可不能太粗鲁啦，就像对待一个小宝贝一样，轻拿轻放。

拆下来之后，要把它和校验仪连接好。

连接的时候要保证接口对接准确，不能有松动或者漏气的情况哦。

接下来就是正式的校验啦。

一般校验仪会有一些操作界面，我们要按照上面的提示进行操作。

比如说，设置一些参数之类的。

这有点像我们在手机上设置闹钟一样，得按照自己的需求来调整那些数字。

在校验过程中，要密切关注校验仪显示的数据。

如果数据出现异常波动，那可就要好好检查检查是哪里出问题啦。

校验完了之后呢，我们要把数据记录下来。

这就像我们上学的时候记笔记一样重要哦。

记录的数据可以帮助我们分析密度继电器的状态是否正常。

如果数据不符合标准，那可能就需要对密度继电器进行调整或者维修啦。

最后呀，把校验好的密度继电器再小心地装回设备上。

装回去的时候也要注意安装的牢固性，可不能让它在设备里晃悠呢。

总之呢，SF6气体密度继电器的校验虽然有一些步骤要注意，但只要我们细心、耐心地去做，就能够很好地完成校验工作啦。

这样就能保证设备的正常运行，就像给设备吃了一颗定心丸一样呢。

安徽科技sf6气体密度继电器的原理、结构和现场校验方法文/杨庆贺(中国大唐集团科学技术研究院有限公司华东电力试验研究院)摘要:SF6气体密度继电器是高压电气设备的主要保护元件，其可靠性直接关系到设备的安全运行,因此对其定期校验非常重要。

本文从SF6气体的物理性质:出发,论述了SF6气体密度继电器的结构、原理、校验方法和现场校验注意事项。

关键词:密度继电器校验方法注意事项一、引言六氟化硫(SF6)是一种强电负性气体,而电负性气体分子具有“吸收电子能量”和“使电子附着而消灭电子”这两个作用，因此SF6气体具有良好的电气绝缘性能及优异的灭弧性能。

其耐电强度为同一压力下氮气的2.5倍,击穿电压是空气的2.5倍，灭弧能力是空气的100倍，是一种优于空气介质和油介质的新一代超高压绝缘介质材料[1]0SF6气体作为绝缘介质已经广泛地应用于高电压、高参数、大容量的电力设备中，如断路器、气体绝缘组合电器(GIS)和电流互感器等。

在SF6电气设备中，对其电气强度、灭弧性能起决定性作用的因素是SF6气体的密度,一旦电气设备中的SF6气体出现泄漏，密度随之下降，设备的耐压强度和断路器的开断容量等都会严重下降，造成电力系统发生接地或其他绝缘故障叫对于已投入运行的电气设备,SF6气体密度继电器是反映设备内SF6气体密度的唯一元件，而且随着使用SF6气体作为绝缘和灭弧介质的高压电气设备的日益增多和气体绝缘组合电器的广泛应用,SF6气体密度继电器对于保证运行设备和电力系统的安全运行有重大意义％因此，各级标准中均明确规定,应定期对其进行校验。

现场校验时,通常直接检测SF6气体的压力和温度,然后通过状态换算的方式对继电器进行校验。

然而实际工作中,部分运行维护人员对SF6密度继电器的重要性认识不足，对其主要结构、检测原理及动作性能的检测方法不太了解，导致继电器检测结果不可信，造成继电器运行时出现误发报警或闭锁信号、拒动等恶性事故,严重地影响了高压电气设备和电力系统的安全运行叽本文从SF6气体密度继电器的设计原理和基本结构出发，论述对该继电器进行现场校验的一般试验方法。

SF6气体密度继电器校验仪检测方法1 范围本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。

2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。

3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为：Δy=±a%F·Sa——被检仪表准确度等级（按产品技术说明书的规定）F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。

3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差，应不超过压力示值允许误差。

注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。

3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。

注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。

4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。

4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。

4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。

4.3 显示值锁存功能检查当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。

5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。

各环节应满足如下要求：压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

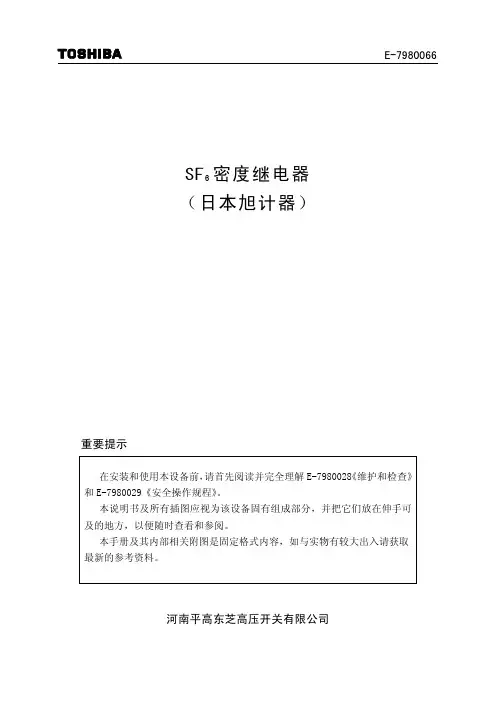

E-7980066SF6密度继电器（日本旭计器）重要提示在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》和E-7980029《安全操作规程》。

本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可及的地方，以便随时查看和参阅。

本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取最新的参考资料。

河南平高东芝高压开关有限公司目 录1 简介 (1)2 规格 (1)3 设计 (1)4 触点精确度 (3)5 接线 (3)1 简介SF6气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。

为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。

特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。

2 规格型号：AT1/2×100显示精度精度(全量程) 测试温度±2.5% -20℃±1.0% +20℃±2.5% +60℃温度补偿：双金属片工作环境温度：-30～+70℃温度补偿误差：≤±2.5%（在-20～+60℃范围内）触点类型：磁助式触点重复精确度：≤±0.2%触点容量：30V A 最大额定电压AC380V/DC220V工频耐压：1分钟AC 2kV 50/60Hz（端子与壳体之间）冲击耐压：7kV（端子与壳体之间）连续工作：持续通流100 mA/DC 1V（触点与端子之间）3 设计气体密度继电器的结构如图1所示。

压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。

（见图2）在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。

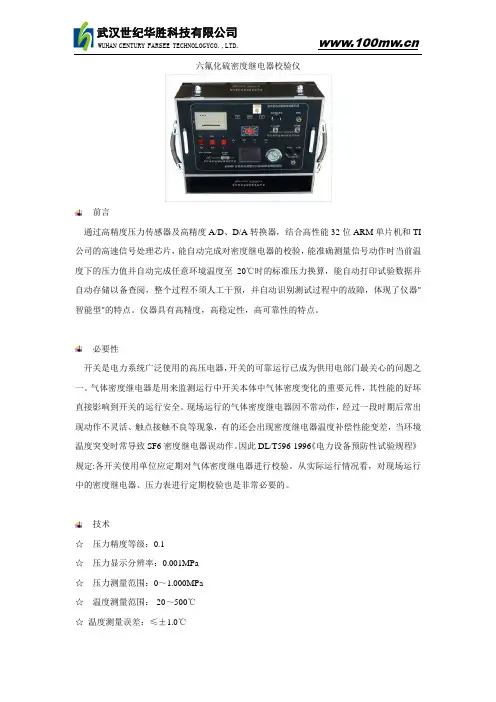

六氟化硫密度继电器校验仪
前言
通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI 公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器"智能型"的特点。

仪器具有高精度，高稳定性，高可靠性的特点。

必要性
开关是电力系统广泛使用的高压电器，开关的可靠运行已成为供用电部门最关心的问题之一。

气体密度继电器是用来监测运行中开关本体中气体密度变化的重要元件，其性能的好坏直接影响到开关的运行安全。

现场运行的气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定:各开关使用单位应定期对气体密度继电器进行校验。

从实际运行情况看，对现场运行中的密度继电器、压力表进行定期校验也是非常必要的。

技术
☆压力精度等级：0.1
☆压力显示分辨率：0.001MPa
☆压力测量范围：0～1.000MPa
☆温度测量范围：-20～500℃
☆温度测量误差：≤±1.0℃
☆工作原理：采用气囊法自动加压，无需外接气源，无需手动加压升、降压力稳定性：触摸屏按键输入
☆整机功耗：< 50W，15kg。

YCMD SF6密度继电器测试仪使用说明书保定市源创电力设备制造有限公司目录一、仪器概述 (2)二、主要功能及特点 (2)三、主要技术参数 (3)四、操作方法 (4)五、钢瓶充气连接示意图 (14)六、注意事项 (16)七、标准配置 (17)八、售后服务 (17)一、仪器概述YCMD SF6密度继电器校验仪，是一种智能化全自动SF6密度继电器测试仪器。

该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。

为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。

在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。

YCMD SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。

本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。

二、主要功能及特点1.本校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好、可靠性高。

2.仪器可以测试相对和绝对压力两种继电器。

3.仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单（5.7寸真彩屏）。

4.仪器在自动采集温度下对SF6密度继电器进行校验。

5.仪器有数据存储功能（可存储40组数据）并具有掉电数据保护功能，方便以后对测量数据的查询。

6.仪器可通过USB接口将测试数据上传PC机，自动生成专用测试数据表格。

7.仪器可对常温压力表和密度表进行校验，并报表式打印测试结果。

8.仪器管路全部采用快速接头，连接方便。

9.仪器内部具有时钟功能，也可在线对时钟进行修正。

10.仪器具有校验功能，以确保仪器的校验精度。

11.仪器采用高精度压力传感器和世界先进的压力控制元件。

六氟化硫气体密度继电器校准规定六氟化硫气体密度继电器是一种常用于高压电力系统中的保护装置。

它的作用是测量和监测六氟化硫气体的密度，以便在气体压力过高或过低时触发报警或断电操作，保证电力系统的安全运行。

为了确保六氟化硫气体密度继电器的准确性和可靠性，校准规定起到了重要的作用。

1. 校准的目的和意义六氟化硫气体密度继电器的准确性对于电力系统的正常运行至关重要。

校准的目的就是确保继电器能够提供准确和可靠的密度测量结果。

校准可以有效消除仪器的误差和漂移，提高测量的精度，进而保证系统的稳定性和可靠性。

2. 校准的依据和标准在进行校准之前，需要明确校准的依据和标准。

六氟化硫气体密度继电器的校准依据可以来自国家或行业标准，如GB/T 11023-2018《六氟化硫气体密度继电器》等。

这些标准中规定了校准所需的工作条件、设备和步骤，以及校准结果的评定方法。

3. 校准的步骤和方法校准六氟化硫气体密度继电器需要一个严格的流程和一系列的步骤。

校准的过程包括但不限于以下几个方面：3.1 准备校准设备和条件在进行校准之前，需要准备好符合标准要求的校准设备和条件。

包括使用精度高、可追溯的密度计进行校准，以及控制温度和湿度等环境条件。

3.2 校准前的检查和调整在进行校准之前，需要对六氟化硫气体密度继电器进行全面的检查和调整。

包括检查电缆连接是否良好，确认仪表的传感器和电路板的工作状态是否正常，以及校准仪表的零漂和灵敏度等。

3.3 进行校准测量校准的核心步骤是进行测量和比对。

使用已知密度的标准气体，通过改变六氟化硫气体的压力和温度，测量继电器的输出信号，并与标准值进行比对。

根据校准设备的精度，可以进行多个点的校准，以提高测量结果的准确性。

3.4 校准结果评定和记录校准的最后一步是根据标准要求评定校准结果，并记录校准的数据和过程。

通过评定校准结果，可以判断继电器是否符合标准要求，或者需要进一步的调整和校准。

4. 校准的周期和方法选择校准的周期是根据具体情况和标准要求确定的。
