SF6密度继电器报告

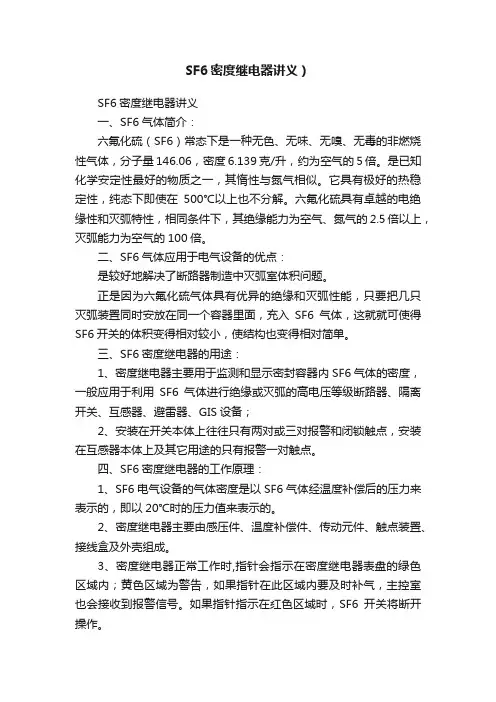

SF6密度继电器讲义）SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。

正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。

三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。

四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。

3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。

如果指针指示在红色区域时，SF6开关将断开操作。

注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。

五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

SF6密度‎继电器说明‎书由于输入输‎出端子、测试柱等均‎有可能带电‎压，在插拔测试‎线、电源插座时‎，会产生电火‎花，小心电击，避免触电危‎险，注意人身安‎全！安全要求请阅读下列‎安全注意事‎项，以免人身伤‎害，为了避免可‎能发生的危‎险，只可在规定‎的范围内使‎用。

只有合格的‎技术人员才‎可执行维修‎。

—防止火灾或‎人身伤害使用适当的‎电源线。

只可使用专‎用并且符合‎规格的电源‎线。

注意所有终‎端的额定值‎。

为了防止火‎灾或电击危‎险，请注意所有‎额定值和标‎记。

在进行连接‎之前，请阅读使用‎说明书，以便进一步‎了解有关额‎定值的信息‎。

使用适当的‎保险丝。

只可使用符‎合规定类型‎和额定值的‎保险丝。

避免接触裸‎露电路和带‎电金属。

有电时，请勿触摸裸‎露的接点和‎部位。

请勿在潮湿‎环境下操作‎。

请勿在易爆‎环境中操作‎。

－安全术语警告：警告字句指‎出可能造成‎人身伤亡的‎状况或做法‎。

目录一、概述 (5)1．进行SF6‎密度继电器‎校验的必要‎性 (5)2．校验SF6‎密度继电器‎的基本原理‎ (6)3．全自动SF‎6密度继电‎器校验仪功‎能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器‎校验 (10)3．历史数据浏‎览 (14)4．20℃压力表校验‎ (15)5．常温压力表‎校验 (15)6、系统压力值‎修正 (17)7．系统时钟修‎正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继‎电器校验的‎必要性SF6开关‎是电力系统‎广泛使用的‎高压电器。

SF6开关‎的可靠运行‎已成为供用‎电部门最关‎心的问题之‎一。

SF6气体‎密度继电器‎是用来监测‎运行中SF‎6开关本体‎中SF6气‎体密度变化‎的重要元件‎，其性能的好‎坏直接影响‎到S F6开‎关的运行安‎全。

现场运行的‎S F6气体‎密度继电器‎因不常动作‎，经过一段时‎期后常出现‎动作不灵活‎、触点接触不‎良等现象，有的还会出‎现密度继电‎器温度补偿‎性能变差，当环境温度‎突变时常导‎致S F6密‎度继电器误‎动作。

SF6气体密度继电器的现场校验摘要：SF6气体密度继电器是用于监测气体压力的元件，其性能的好坏关系到设备的安全运行，因此要对其进行定期性的校验。

本文讲述了SF6气体密度继电器校验的必要性、方法以及注意事项等，供校验人员参考。

关键词：密度继电器校验1 密度继电器校验的必要性由于SF6气体是强负电性气体，因此其气体分子能够迅速捕捉自由电子而形成负离子，吸收电子能量，而负离子导电作用迟缓，能够加速电弧间隙介质强度的恢复，从而具有优越的绝缘以及灭弧性能。

随着社会的发展，使用SF6气体作为绝缘介质的设备也越来越多，在各种大容量高电压的设备上应用广泛。

其中决定SF6气体的电气强度、灭弧性能的关键在于SF6气体的密度。

一旦电气设备中的SF6气体出现泄漏，密度随之下降，电气设备的绝缘强度和断路器的开断容量等都会严重下降。

由于电气设备本身发生气体泄漏的机率很小，年泄漏率小于 1％，故密度继电器不会经常动作，经过长时间后可能会导致动作不灵活或触点接触不良，甚至出现温度补偿性能变差的现象，当随温度变化的气体压力需要进行温度补偿时而不能可靠动作，就会造成指示的偏差错误甚至接点闭合误动，发出错误信号使继电器误动作。

对于运行中的电气设备，SF6气体密度继电器是反映设备内部SF6气体密度的唯一元件，其关系着系统的安全运行，因此，需要定期对其进行校验。

2 密度继电器的原理密度，是指某一特定物质在特定条件下单位体积的质量。

在电气设备内部，SF6气体相当于是密封在一个固定不变的容器内，在一定温度下的气体压力可以代表气体的密度。

在现场应用中，为了统一通常以20℃的气体压力作为密度的标准值。

在电气设备运行的各种允许条件范围内，当SF6气体在体积以及质量不变（气体不发生泄漏的理想状态）的情况下，尽管SF6气体的压力会随着温度的变化而变化，但是，SF6气体的密度值始终不变，如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化，所以需要采用带有密度继电器的密度表，同时除了起监视密度变化的作用外，密度继电器还起控制与保护的作用。

目录一、概述 (1)1.1仪器外形 (1)1.2主要特点 (2)二、技术指标 (4)三、工作原理 (3)四、仪器的安装 (5)4.1配件检查 (6)4.2电池的充电 (6)五、仪器的操作 (7)5.1显示说明 (7)5.2按键说明 (7)5.3功能菜单及设置 (8)1、密度继电器 (8)2、密度表 (12)3、压力表 (15)4、数据查询 (17)5、系统设置 (18)六、测试步骤 (18)七、注意事项 (21)八、注意事项 (21)8.1术语和定义 (22)8.2过渡接头 (24)8.3部分密度继电器连接示意图 (26)一概述SF 6气体密度继电器是用来监测运行中SF 6开关本体中SF 6气体密度变化的重要元件，现场运行的SF 6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF 6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定：各SF 6开关使用单位应定期对SF 6气体密度继电器进行校验。

TP206型SF6密度继电器校验器是依据国家能源局最新发布的《DL/T259-2012：六氟化硫气体密度继电器校验规程》研发。

1.1仪器外形。

1、前面板介绍图1.1.1液晶屏触点测量接口充电指示灯开关（1）触点测量接头：此接口通过仪器配置的连接线连接至待测密度继电器的输出接点；（2）充电指示：当外接充电器对仪器进行充电时，该指示灯将点亮；2、后面板介绍图1.1.2（1）进气：设备测量供气接口，最大进气压力为1MPa；（2）出气：此接口连接待校验的密度继电器、密度表或者压力表；（3）排气：设备测量过程中以及测量结束后的余气排出接口；出气进气USB 接口电源打印机出气（4）USB：可以通过该接口将测量结果导出至U盘；（5）电源：仪器总电源按钮；1.2主要特点•密度继电器校验仪采用高性能单片机进行检测与控制，核心元器件采用进口元件，精度高，重复性好，可靠性高。

SF6气体密度继电器（暂行）检验方法2202年月日批准年月日实施福建省电力有限公司技术监督领导小组办公室本检验方法主要执笔人：刘振华李大斌本检验方法参加执笔人：詹文陈国伟校核：詹文审核：复核：审批：主管单位：福建省电力有限公司技术监督领导办公室执笔单位：福建省电力有限公司技术监督领导小组办公室本检验方法技术条文由执笔单位负责解释目录一、概述---------------------------------------------------------------------------------------------------（1）二、技术要求---------------------------------------------------------------------------------------------（1）三、检验条件---------------------------------------------------------------------------------------------（2）四、检验项目及检验方法------------------------------------------------------------------------------（3）五、检验结果处理和检验周期------------------------------------------------------------------------（5）附录1 SF6气体密度继电器检验记录----------------------------------------------------------------（6）附录2 SF6气体密度继电器检验报告（内页）格式----------------------------------------------（7）SF6气体密度继电器（暂行）检验方法本检验方法适用于福建省电力有限公司直属发供电单位使用的SF6气体密度继电器的检验。

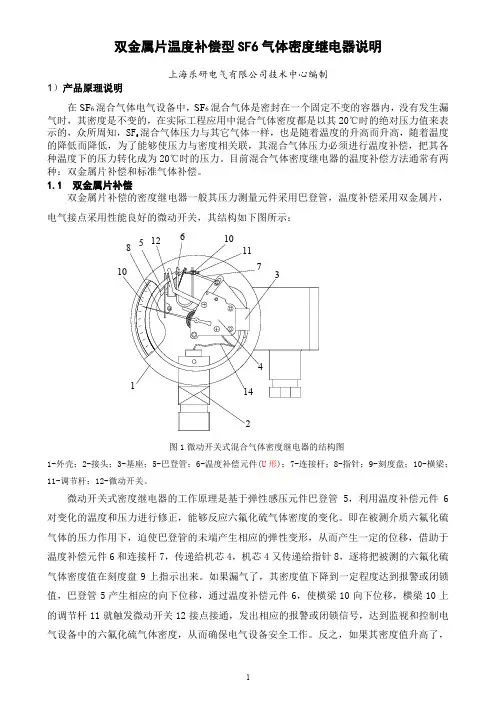

双金属片温度补偿型SF6气体密度继电器说明上海乐研电气有限公司技术中心编制1）产品原理说明在SF 6混合气体电气设备中，SF 6混合气体是密封在一个固定不变的容器内，没有发生漏气时，其密度是不变的，在实际工程应用中混合气体密度都是以其20℃时的绝对压力值来表示的，众所周知，SF 6混合气体压力与其它气体一样，也是随着温度的升高而升高，随着温度的降低而降低，为了能够使压力与密度相关联，其混合气体压力必须进行温度补偿，把其各种温度下的压力转化成为20℃时的压力。

目前混合气体密度继电器的温度补偿方法通常有两种：双金属片补偿和标准气体补偿。

1.1 双金属片补偿双金属片补偿的密度继电器一般其压力测量元件采用巴登管，温度补偿采用双金属片，电气接点采用性能良好的微动开关，其结构如下图所示： 214143711 121061085图1微动开关式混合气体密度继电器的结构图1-外壳；2-接头；3-基座；5-巴登管；6-温度补偿元件(U 形)；7-连接杆；8-指针；9-刻度盘；10-横梁；11-调节杆；12-微动开关。

微动开关式密度继电器的工作原理是基于弹性感压元件巴登管5，利用温度补偿元件6对变化的温度和压力进行修正，能够反应六氟化硫气体密度的变化。

即在被测介质六氟化硫气体的压力作用下，迫使巴登管的未端产生相应的弹性变形，从而产生一定的位移，借助于温度补偿元件6和连接杆7，传递给机芯4，机芯4又传递给指针8，逐将把被测的六氟化硫气体密度值在刻度盘9上指示出来。

如果漏气了，其密度值下降到一定程度达到报警或闭锁值，巴登管5产生相应的向下位移，通过温度补偿元件6，使横梁10向下位移，横梁10上的调节杆11就触发微动开关12接点接通，发出相应的报警或闭锁信号，达到监视和控制电气设备中的六氟化硫气体密度，从而确保电气设备安全工作。

反之，如果其密度值升高了，压力值也相应的升高，巴登管5也产生相应的向上位移，通过温度补偿元件6，使横梁10向上位移，横梁10上的调节杆11就向上位移，调节杆11就不会触发微动开关12，其接点就断开，报警或闭锁信号就解除。

SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)1．进行SF6密度继电器校验的必要性 (5)2．校验SF6密度继电器的基本原理 (6)3．全自动SF6密度继电器校验仪功能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器校验 (10)3．历史数据浏览 (14)4．20℃压力表校验 (15)5．常温压力表校验 (15)6、系统压力值修正 (17)7．系统时钟修正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。

SF6开关的可靠运行已成为供用电部门最关心的问题之一。

SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。

现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

尊敬的顾客感谢您使用本公司生产的产品。

在初次使用仪器前，请您详细阅读使用说明书，帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（含一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品通电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点220kV2#主变间隔等级 1.5出厂编号S493034C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV民东生方间隔等级 1.5出厂编号S493042C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%试验日期：2014年3月20日有效日期：2016年3月20日结论：经检查该设备符合技术要求，可以投入运行。

效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV2#主变间隔等级 1.5出厂编号S493023C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%试验日期：2014年3月20日有效日期：2016年3月20日结论：经检查该设备符合技术要求，可以投入运行。

效核：试验员：甘肃送变电公司电气试验室2014年3月20日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位东方民生淖毛湖一期49.5MW风电项目工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点1#主变间隔等级1.5出厂编号S493025C额定工作电压力0.6Mpa额定报警压力0.55Mpa 额定闭锁压力0.52Mpa环境温度20°湿度26%效核：试验员：甘肃送变电公司电气试验室2014年3月5日甘肃送变电工程公司电气试验室SF6气体密度测量装置现场效验结果送检单位东方民生淖毛湖一期49.5MW风电项目工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点2#主变间隔等级1.5出厂编号S493056C额定工作电压力0.6Mpa额定报警压力0.55Mpa 额定闭锁压力0.52Mpa环境温度20°湿度26%结论：经检查该设备符合技术要求，可以投入运行。

SF6密度继电器报告一、引言SF6(六氟化硫)是一种重要的气体绝缘体，广泛应用于电力系统中的高压设备，如开关设备和变压器等。

SF6密度继电器是一种用于监测和控制SF6气体压力的设备，它可以及时检测到密封系统中的压力异常，并发出警报或触发断电装置，以防止设备故障和意外事故的发生。

本报告旨在介绍SF6密度继电器的工作原理、优点和应用情况，以及未来的发展趋势。

二、工作原理SF6密度继电器的工作原理基于气体的压力和温度变化对密度的影响。

当SF6气体的压力变化超过设定的阈值时，继电器会发出信号，以通知操作人员。

继电器通常由一个导电浮子和一个弹簧驱动的触点组成。

导电浮子随着SF6气体的压力变化而上下移动，触点则根据浮子位置的变化来打开或关闭电路。

三、优点与应用情况1.高灵敏度：SF6密度继电器可以非常精确地监测SF6气体的压力变化，对设备的异常情况能够进行及时报警和隔离。

2.可靠性强：由于SF6气体具有优异的绝缘性能，密度继电器在各种恶劣环境中均能正常工作，并且寿命长。

3.易于安装和维护：SF6密度继电器的安装和维护相对简单，操作人员只需要按照说明书进行正确的接线和调试即可。

4.广泛应用：SF6密度继电器广泛应用于电力系统中的高压设备，如断路器、隔离开关和变压器等。

在实际应用中，SF6密度继电器主要用于以下几个方面：1.监测SF6气体密封系统的泄漏情况，以及及时采取措施进行修复。

2.监测设备内部的SF6气体压力，以判断设备是否正常运行。

3.提供SF6气体供应的安全控制，确保设备运行期间的正常气体压力。

四、未来发展趋势随着电力系统的快速发展，对高压设备的可靠性和安全性要求也越来越高。

未来，SF6密度继电器有望发展出更高的灵敏度和更广泛的应用领域。

例如，通过结合现有的SF6密度继电器和智能传感器技术，可以实现对设备的实时监测和故障诊断，从而提高设备的运行效率和可靠性。

此外，随着环保意识的提高，研发更环保的绝缘气体替代品也成为了一个热门研究方向。

密度继电器校验报告一、校验目的本次密度继电器校验的目的是验证仪器是否符合精确的测量要求和工作标准，以确保该仪器在实际应用中能够提供准确可靠的测量结果。

二、校验仪器和标准本次校验使用的密度继电器为型号为XXX的仪器，校验所使用的标准为仪器生产厂家提供的校准标准和相关国家标准。

三、校验方法采用了以下步骤对密度继电器进行校验：1.校验前的准备工作：检查仪器是否处于正常工作状态，确保仪器已经预热并且所有的电路已经连接好。

2.校验调整：根据仪器生产厂家提供的校准标准，对仪器进行相应的调整和校准。

确保仪器的示值和标准值一致。

3.校验步骤：使用标准溶液对密度继电器进行校验。

首先，将标准溶液倒入校验仪器中，并确保仪器的传感器完全浸入标准溶液中。

然后，通过仪器显示屏上的结果和标准溶液的浓度值进行比较，验证仪器的准确性。

4.校验记录：根据校验结果，记录仪器的示值和标准值，以便后续比对和分析。

四、校验结果本次密度继电器校验的结果如下：1.仪器示值与标准值在正负5%的误差范围内，符合工作标准要求，表明该密度继电器在测量密度方面具有较高的精确度。

2.仪器的灵敏度和稳定性良好，无明显的漂移现象。

校验时的重复性良好，多次校验结果一致。

3.仪器的线性度满足要求，校验曲线与理论曲线吻合度较高。

综上所述，根据本次校验结果，可以得出结论：校验的密度继电器符合工作标准要求，能够提供准确可靠的测量结果。

五、存在问题及建议根据本次校验过程中的观察和分析，存在以下问题：1.仪器的标定周期较长，建议根据使用情况制定更加合理的标定和校验计划。

2.仪器的外部环境对测量结果有一定影响，建议在安装和使用过程中注意避免暴露在强光、高温等环境下，以提高仪器的准确性。

六、校验结论根据本次校验结果和分析，结论如下：本次校验的密度继电器符合精确的测量要求和工作标准，能够提供可靠准确的测量结果。

然而，仍需要根据使用情况制定合理的标定和校验计划，并注意外部环境对仪器测量结果的影响，以确保仪器能够在实际应用中发挥最佳性能。

密度继电器效验报告1 范围本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。

2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。

3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为：Δy=±a%F·Sa——被检仪表准确度等级（按产品技术说明书的规定）F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。

3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差，应不超过压力示值允许误差。

注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。

3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。

注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。

4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。

4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。

4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。

4.3 显示值锁存功能检查当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。

5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。

各环节应满足如下要求：压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

SF6断路器的气体密度继电器分析摘要：SF6密度继电器使用中，凭借断路器功能可以为整体电力系统运行提供保障，并能够在此基础上针对电网数据进行控制，以便整体电气设备运行环境稳定。

所以，SF6密度继电器质量的好坏直接影响了地区电网环境的可靠性，只有确保定期校验和维修工作能够落实有效，才能够避免地区电力运行环境受到影响。

本文根据SF6密度继电器现场校验的原理展开分析，在明确校验工作的流程和必要性同时，期望能够为后续电网系统建设提供良好参照。

关键词：SF6密度继电器；高压开关设备；现场校验；必要性一、SF6密度继电器校验原理概述SF6密度继电器是当前工业过程测量与系统控制压力的专用仪器，在功能使用中，不但具备良好的绝缘性能，同时更能够凭借内部气体的化学稳定性，确保整体元件应用具备安全稳定的优势，所以在电力系统构建中应用也较为广泛。

期间，SF6密度继电器在压力输入到设定值时，能够及时进行警报，并基于内部元件的灵敏性进行控制，由此在二位式压力控制器环境中，能够及时起到通断作用，并可以为被控压力环境提供相对精细的控制平台。

其次，根据SF6密度继电器密闭容器的环境，内部气体压力通常会随着周边环境温度的变化而变化，为了避免统计工作出现偏差，通常会将环境温度为20度时的SF6作为标准压力值进行分析，也由此可见，在落实校验工作时，必须确保SF6密度继电器受环境影响的参数具备识别条件，这样才能够在不同的温度环境中进行压力检测，在经过换算之后便能够根据差异值评定SF6密度继电器的工作性能。

二、SF6密度继电器校验的必要性SF6气体密度继电器是改进型的电接点压力表，一般都能实现测量和开关一体化。

按结构型式可分为指示型和非指示型两种；按螺纹安装方式分为径向安装和轴向安装；按结构原理分为弹簧管式、波纹管式和数字式；按仪表耐震要求分为表壳内充油和不充油式；按接点形式分为磁助直接作用式和微动开关式。

目前我国主要使用的是表壳内不充油指针式波纹管微动开关SF6气体密度继电器。

武汉世纪华胜科技有限公司FS5000型sf6密度继电器武汉世纪华胜科技有限公司∙产品标准： DL/T 849.4—2004∙∙试验标准： DL/T 596-2005∙∙产品概要：电力电缆、电机等耐压试验最佳产品！∙◆FS5000型SF6密度继电器校验仪特点∙☆机电一体化设计，精度高，重复性好，可靠性高。

∙☆配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。

∙☆自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。

并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。

彻底解决了SF6气体密度继电器现场校验难的问题。

∙☆所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。

∙☆汉字报表式打印测试结果，并对试验结果进行智能分析。

∙☆能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

∙☆校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

∙☆配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

∙☆校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。

∙☆具有在线修改系统时钟的功能。

∙☆具有在线修改系统压力功能，可以现场修正。

∙☆核心元器件采用进口元件，性能可靠。

∙☆能同时测试一组报警信号、二组闭锁信号。

∙☆ FS5000型SF6密度继电器校验仪为便携式工具，使用方便可靠，是SF6密度继电器校验的最佳选择。

∙∙◆FS5000型SF6密度继电器校验仪技术参数∙☆压力精度等级：0.1☆压力显示分辨率：0.001MPa☆压力测量范围：0～1.000MPa☆温度测量范围：-20～500℃☆温度测量误差：≤±1.0℃☆工作原理：采用气囊法自动加压，无需外接气源，无需手动加压升、降压力稳定性：触摸屏按键输入☆整机功耗：< 50W，15kg∙。

SF6密度表和密度继电器结构与工作原理SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。

本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项.关键字：SF6密度表 SF6密度继电器结构及工作原理注意事项所谓密度，是指某一特定物质在特定条件下单位体积的质量。

SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。

因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。

如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。

为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。

压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。

在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

它们都是用来测量SF6气体的专用表计。

SF6气体密度表的结构原理。

上图所示的SF6气体密度表主要由弹性金属曲管1、齿轮机构和指针2、双层金属带3等零部件组成，实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。

空心的弹性金属曲管1与断路器相连，其内部空间与断路器中的SF6气体相通，弹性金属曲管1的端部与起温度补偿作用的双金属带3铰链连接，双层金属带3与齿轮机构和指针机构2铰链连接。
