同步发电机的并联运行(3)

简述同步发电机并联运行的条件同步发电机并联运行是指将两个或多个同步发电机连接到同一电力系统中，共同向负载提供电力。

以下是同步发电机并联运行的条件：
1.相序一致：并联运行的同步发电机必须具有相同的相序，即各相之间的电压波形和相位关系必须一致。

这确保了发电机之间的电力传输和共享负载的稳定性。

2.频率一致：并联运行的同步发电机必须具有相同的频率，即输出电压的频率必须一致。

频率一致性是保持电力系统稳定运行的关键因素。

3.电压幅值一致：并联运行的同步发电机在额定负载下应具有相似的电压幅值。

如果电压幅值差异较大，可能会导致电流流向错误或负载不均衡的问题。

4.相序、频率和电压幅值调整：在并联运行之前，需要对各个同步发电机进行相序、频率和电压幅值的调整，以确保它们满足相应的要求。

这可以通过调整励磁系统、调节同步发电机的机械负荷等方式实现。

5.调压和调频系统：在并联运行的过程中，需要使用调压和调频系统来监测和调节各个同步发电机的电压和频率，以保持稳定的电力系统运行。

这些系统能够自动调整发电机的励磁电流和机械负荷，以响应负载变化和维持电力系统的稳定性。

总的来说，同步发电机并联运行的关键在于确保相序、频率和电压幅值一致，并使用调压和调频系统进行实时监测和调节。

这样可以实现同步发电机之间的平衡负载和电力共享。

1/ 1。

同步发电机并联运行的条件
船舶同步发电机并联运行时，待并发电机组与运行发电机组之间必须满足如下条件:
(1)待并发电机的电压有效值U，与运行发电机的电压有效值U相等，即U，=Us
(2)待并发电机的频率f与运行发电机的频率f相等，即f=f。

(3)待并发电机电压的相位8，与运行发电机电压的相位δ一致，即δ1=δ2。

(4)待并发电机电压的相序与运行发电机的相序相同。

由于船舶发电机在安装时已经对发电机的相序及电网的相序进行了测定，保证了相序一-致的条件，通常船舶发电机的并联运行时，并不检测相序条件。

准同步并车操作就是通过检测和调整待并发电机组的电压、频率和相位，使之在基本满足上述三个条件的瞬间通过发电机主开关的合闸投入电网。

这样就可以保证在并车合闸时没有冲击电流，并且并车后能保持稳定的同步运行。

实际并车时，除相序外，其他条件不可能做到完全一致，而且必须有一定的频差才能快速投人并联运行。

下面来分析这三个并车条件。

同步发电机并联运行连接示意图和单相等效电路图，G为已在电网运行发电机，G为待并发电机。

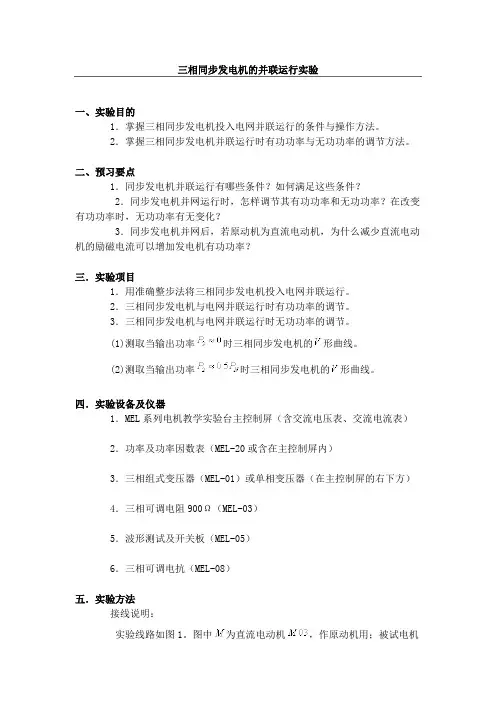

一、实验目的1．掌握三相同步发电机投入电网并联运行的条件与操作方法。

2．掌握三相同步发电机并联运行时有功功率与无功功率的调节方法。

二、预习要点1．同步发电机并联运行有哪些条件？如何满足这些条件？2．同步发电机并网运行时，怎样调节其有功功率和无功功率？在改变有功功率时，无功功率有无变化？3．同步发电机并网后，若原动机为直流电动机，为什么减少直流电动机的励磁电流可以增加发电机有功功率？三．实验项目1．用准确整步法将三相同步发电机投入电网并联运行。

2．三相同步发电机与电网并联运行时有功功率的调节。

3．三相同步发电机与电网并联运行时无功功率的调节。

(1)测取当输出功率时三相同步发电机的形曲线。

(2)测取当输出功率时三相同步发电机的形曲线。

四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方）4．三相可调电阻900Ω（MEL-03）5．波形测试及开关板（MEL-05）6．三相可调电抗（MEL-08）五．实验方法接线说明：实验线路如图1。

图中为直流电动机，作原动机用；被试电机为三相凸极式同步电机，其额定值为：，，，；为涡流测功机。

、同步电机、由联轴器直接联接（虚线所示）。

电阻选用挂箱上的阻值为（接端，即两只串联）、电流为的可调电阻，作为直流并励电动机的起动电阻。

电阻选用挂箱上的阻值为、电流为的可调电阻，作为直流并励电动机励磁回路串接电阻。

直流电流表选用直流电机励磁电源上的励磁电流表（mA），选用直流稳压电源上的电枢电流表（A）。

同步发电机定子回路的电流表、功率表、电压表选用主控屏左侧的交流电流表、功率表、电压表。

同步指示灯为挂箱上的三组灯。

开关选用挂箱上的。

图1 同步发电机与电网并联接线图1．用准确整步法将三相同步发电机投入电网关联运行本实验采用交叉法将三相同步发电机投入电网关联运行。

第十三章同步发电机的并联运行同步电动机第十三章同步发电机的并联运行同步电动机概念题13-1 比较变压器并联运行和同步发电机运行的条件的异同点变压器并联运行的条件是各台变压器的联机组相同，额定电压和变比相等。

要是变压器之间合理分配负载，还要求各变压器应有相同的短路电流标么值。

同步发电机和大电网并联运行的条件是发电机和电网的电压有效值相等，相位相同，频率相同和相序一致。

因为同步发电机的励磁可以调节，各台发电机并联运行时端电压相等，但空载电动势可以不同，同步电抗的数值不能决定负载电流的分配，同步发电机的电抗有不同数值时仍可并联运行，这是和变压器要求有相同的短路阻抗，是不同的。

13-2 什么是同步发电机的功角特性？再推导功角特性时用什么假定？功角θ的时间和空间物理意义是什么？功角特性是电磁功率与功角的关系。

推导功角特性时，略去电枢电阻。

功角θ是电动势Eo和电压U之间的时间和相位差，如忽略漏阻抗压降，θ是产生电动势Eo的转子主磁通Φ0和产生Eδ=U的合成磁通之间的空间相位差。

表示转子旋转磁场和气隙合成旋转磁场之间的相对位置。

功角的大小和电磁的功率成正比。

功角数值的正负，决定同步发电机的运行状态。

13-3 为什么隐极同步发电机和凸极发电机的功角特性表达式不同？隐极同步发电机空气隙均匀，气隙磁阻为常数。

功角特性P=======.功角θ=90时，输出功率最大。

凸极同步发电机空气隙不均匀，直轴范围磁阻小，交轴范围磁阻大，因为交直轴的磁阻不相等产生附加电磁功率称为磁阻功率。

功角特性P=======。

由式可见磁阻功率仅与电网电压U有关，只要Xd=Xq，θ≠0，就会产生磁阻功率。

凸极发电机的基本电磁功率在θ=90时最大，磁阻功率在θ=45时最大，总的电磁功率最大值将出现在45~90之间。

13-4 和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，输出无功功率的大小是否改变？和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，则无功功率的大小要改变，过历时发电机输出的感性无功功率，欠励时发电机输出容性无功功率。

并联运行同步发电机组间无功功率分配讨论同步发电机组并联运行的无功功率分配，首先要建立一个概念--电网上只有一个电压。

船舶电网是独立电网,电网上有几台机组并联运行时，电压是各台发电机电势共同作用的结果。

发电机在负载电流产生的电枢反应作用下输出与电网平衡的电压，当手动或自动调节任意一台发电机的励磁电流，就会改变该台发电机本身产生的电势的大小，同时会改变无功负载的承担，也会改变电网电压。

并联运行发电机间无功功率分配的关系，主要由电压调整特性曲线所决定。

也就是说，同步发电机间无功功率的分配,实际是通过电压调整器调整励磁电流，以调整发电机电势的办法来实现的。

因此，电压调整器不仅担负着调整电压的任务，同时，还担负着调整和分配无功功率的任务。

当两台并联运行发电机的电势不相等，而频率、相位相等时，在两机组之间将产生一个无功性质的环流，其结果将使电势较高的发电机输出无功功率增大，而电势较低的发电机输出的无功功率减少(发电机负载电流功率因数低的，无功功率大;功率因数高的，则无功功率小)。

由此可见，当同步发电机并联运行时，通过改变发电机的励磁电流来调节其电势，即能调整无功输出、实现无功功率转移。

具体调节方法是:必须同时调节两台发电机的励磁电流，将功率因数低的发电机励磁电流减小，与此同时将功率因数高的发电机励磁电流减大，这样就可以使两台发电机功率因数趋于-致，即输出的无功功率相等。

通常同步发电机都配有自励恒压装置来自动调整发电机的电压，因此同步发电机有一定的电压调整规律，也称电压调整特性。

同步发电机的电压调整特性是指发电机端电压U。

随无功电流I变化的规律，通常用Ug-f(Io)的曲线表示。

发电机并联运行时，调压特性曲线应呈下倾特性。

这样有利于稳定地并联工作。

由于两台机组的电压调整特性不一致，导致无功分配不均匀，特性曲线平坦的机组承担的无功变化大，特性曲线较陡的承担无功变化小，因此希望并联运行机组应有相同的电压调整特性。

同步发电机的并联运行§11-4 同步发电机的功角特性功率角：指励磁电动势和电网电压这两个向量之间的夹角，用表示。

功角特性：指同步电机接在电网上对称稳态运行时，电机的电磁功率与功率角之间的关系。

0E &U&θ¾功率角θ的物理意义1）功率角是和之间的时间相位差角，对发电机而言，θ角是励磁电动势超前于端电压的时间角。

0E &U &0E &U &同步发电机的并联运行§11-4 同步发电机的功角特性同步发电机的并联运行§11-5 同步发电机与无限大电网并联运行时有功功率的调节和静态稳定以隐极电机为例，饱和影响和电枢电阻略去不计，由于把电网看作无限大电网。

所以U＝常值，且f=常值。

同步发电机的并联运行§11-5 同步发电机与无限大电网并联运行时有功功率的调节和静态稳定¾静态稳定在电网或原动机方面偶然发生一些微小扰动时，当扰动的原因消失以后，发电机能否回到原先的状态继续运行，这称为同步发电机的静态稳定问题。

如果能回到原先的状态，发电机就是“静态稳定”的，反之，就是不稳定的。

¾静态稳定静态稳定条件：以θ角表示。

对于隐极同步发电机，运行在0°<θ<90°范围内，发电机是静态稳定的。

运行在90°<θ<180°范围内，发电机是静态不稳定的。

当θ=90°时，是静态稳定和不稳定的转折点，称为静态稳定极限。

极限电磁功率静态稳定条件：以微分形式表示。

发电机是否稳定取决于：由于外界的扰动使发电机的功角变化时。

电磁转矩的增量是大于零还是小于零。

若用微分形式表示是否静态稳定，则可用当功率角θ增加一个dθ时，如果电磁转矩也增加一个dT，当功率角减小一个dθ时，电磁M转矩也减小一个dT，则运行是稳定的。

M¾静态稳定1）隐极汽轮发电机的额定运行点一般设计在θ=3 0°~40 °范围内，以保证一定大小的同步转矩系数，即电机具备一定的稳定能力。

同步发电机并联运行的方法
同步发电机并联运行是指将多台同步发电机通过母线连接在一起，共同向负载供电的运行方式。

以下是同步发电机并联运行的方法：
1. 直接并联法：将两台或多台同步发电机的输出端直接连接在同一母线上，通过母线将电能输送到负载。

这种方法需要保证各台发电机的电压、频率、相位和相序相同，否则会引起环流和电能质量问题。

2. 准同步并联法：在直接并联法的基础上，通过调整各台发电机的电压、频率、相位和相序，使其达到同步状态后再进行并联。

这种方法需要使用同步装置来检测和调整各台发电机的参数，以确保并联时的同步性。

3. 自动并联法：通过自动控制系统来实现同步发电机的并联运行。

这种方法利用自动控制系统检测各台发电机的参数，并通过控制系统调整各台发电机的输出，以实现同步并联运行。

在实际应用中，同步发电机并联运行通常采用准同步并联法或自动并联法，以确保并联运行的稳定性和可靠性。

同步发电机的并联运行一、并联运行的必要条件二台同步发电机投入并联运行的必要条件：（1）发电机的频率与待并机组或电网频率相同，即FⅡ=FⅠ（2）发电机和电网的波形相同即三相正弦交流电（3）发电机和电网的电压大小及相位相同。

（4）发电机和电网的相序一致.一般情况下，条件(2)有设计制造年时来保证，不会出现问题。

条件（4）是最关键的最重要的条件，若条件（4）不满足是绝对不允许投入并联运行的，否则，将造成重大设备事故。

具体并联操作时，条件（2）可不考虑，条件（4）是电机出厂前由厂家对转向和相序作了标定。

只要接线时不搞错，一般不会出现问题。

当然，在没有完全把握时，可在并网前确认一下相序为好，以保万无一失。

于是，并网只要注意条件（1）和（3）就可以了。

二、投入并联运行的方法投入并联运行的方法很多，主要有自同步法和准确同步法，即同步表法。

主要由操作人员将电机的电压频率整定到符合并联运行的条件，为了判断该条件，常采用一种专门的同步指示装置（同步表MZ－10，100V）。

最简单的同步指示装置是灯光法，采用三组同步指示灯来检验合闸条件。

同步指示灯有两种接线方法：1.直接法（灯光明灭法）；2.交叉灯光法。

1注意：当控制回路电源缺相时，同期表指针将大幅度偏摆。

调整电压整定电位器使同期表上的电压指示在中间位置。

调整转速微调电位器，使频率指示在中间位置。

同期表S指示顺时针转动最慢，当指针指示在12点时为同步点。

并联运行的操作：a.并联时，先将控制屏同步检测转换开关置于“并”位置，调节电压整定电位器和转速微调电位器，使待并机组的电压、频率与电网或另一机机组的电压、频率相同，将并车方式开关置于“自动”位置，按自动并车按钮并保持一段时间，直到待并机组并车成功。

如自动并车功能失灵，可将并车方式开关置于“手动”位置，并观察同步表，当其指针逆时针转动最慢到垂直向上位置时，即可按合闸按钮，使待并机组与电网或另一机组并联。

b.当机组与电网并联运行时，并联成功后，调节转速调节电位器和电压整定电位器，使机组在功率因数0.8-0.9（滞后），有功功率在一定值下运行。
